A Qiyida X99‑D4 é uma placa‑mãe mATX branca e elegante para LGA2011‑3 que apareceu à venda pela primeira vez em 2023. Apesar de algumas falhas, o modelo provou ser um sucesso e estabeleceu‑se no segmento de baixo custo. Uma revisão posterior adicionou suporte a módulos TPM 2.0.
X99‑D4 é um dos nomes mais comuns entre as placas chinesas; muitos modelos diferentes usam esse nome. Verifique cuidadosamente as especificações e a aparência da placa específica.
Há um modelo de design semelhante, mas mais avançado — Soyo X99 D4.
Especificações
| Modelo | Qiyida X99 D4 |
|---|---|
| Soquete | LGA2011‑3 |
| Chipset | C612 |
| Processadores compatíveis | Intel Core i7 (séries 5000 e 6000, Haswell‑E/Broadwell‑E) Intel Xeon E5‑1600 v3/v4, E5‑2600 v3/v4, E5‑4600 v3/v4 (Haswell‑EP/Broadwell‑EP) |
| Configuração do VRM | 3 fases (6 virtuais via duplicadores) Total de MOSFETs: 12 (6 high‑side + 6 low‑side) |
| Memória suportada | 4 × DDR4 DIMM (dual‑channel), com suporte a ECC e não‑ECC Capacidade máxima: 128 GB |
| Suporte ao modo de suspensão (S3) | Não |
| Slots de expansão | 1 × PCIe x16 (Gen 3.0) 1 × PCIe x1 (Gen 2.0) |
| Armazenamento | 4 × SATA 3.0 1 × M.2 (NVMe/NGFF, Gen 3.0 x4) |
| Conectores de ventoinha | 1 × cooler da CPU (4 pinos) 1 × ventoinha do gabinete (3 pinos) |
| Portas PS/2 | 2 (mouse + teclado) |

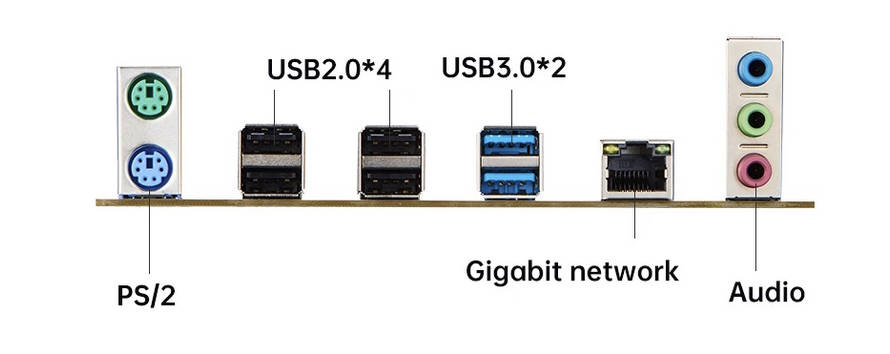

| Portas USB 3.0 | 2 (+ conector interno) |
| Portas USB 2.0 | 4 (+ conector interno) |
| Rede | Gigabit LAN (RTL8111 / RTL8168) |
| Áudio | 5.1 canais (ALC897) |
| Chip da BIOS | W25Q128FV |
| Conector JLPC | Sim |
| Conector TPM 2.0 | LPC de 14 pinos (depende da revisão) |
| Extra | Resfriamento ativo do VRM Alto‑falante do PC embutido |
| Formato | mATX, 215 × 190 mm |
| Preço aproximado | AliExpress: R$250 - R$400 (ver preço) | Shopee: R$400+ (ver ofertas) |

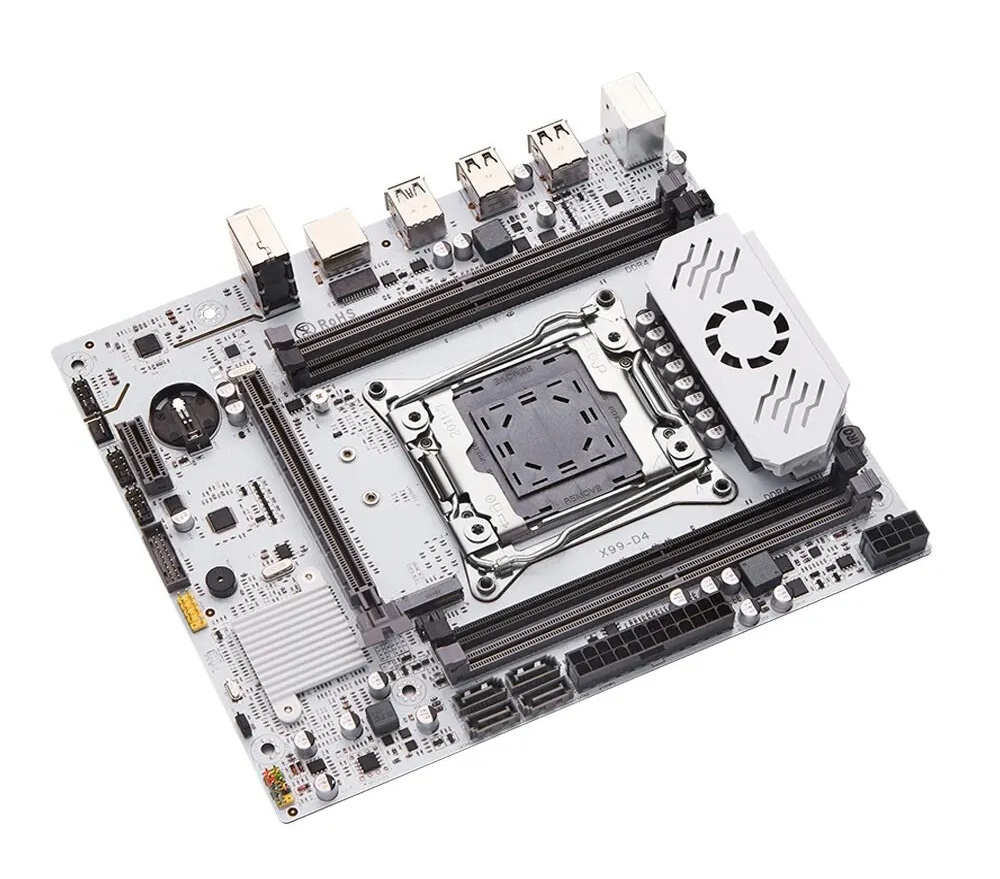

A placa vem na cor branca e parece muito atraente, mas algumas características não são particularmente bem equilibradas.
Ela usa o chipset de classe servidor C612, que poderia fornecer um grande número de portas modernas de I/O, mas esse potencial não é totalmente aproveitado aqui.

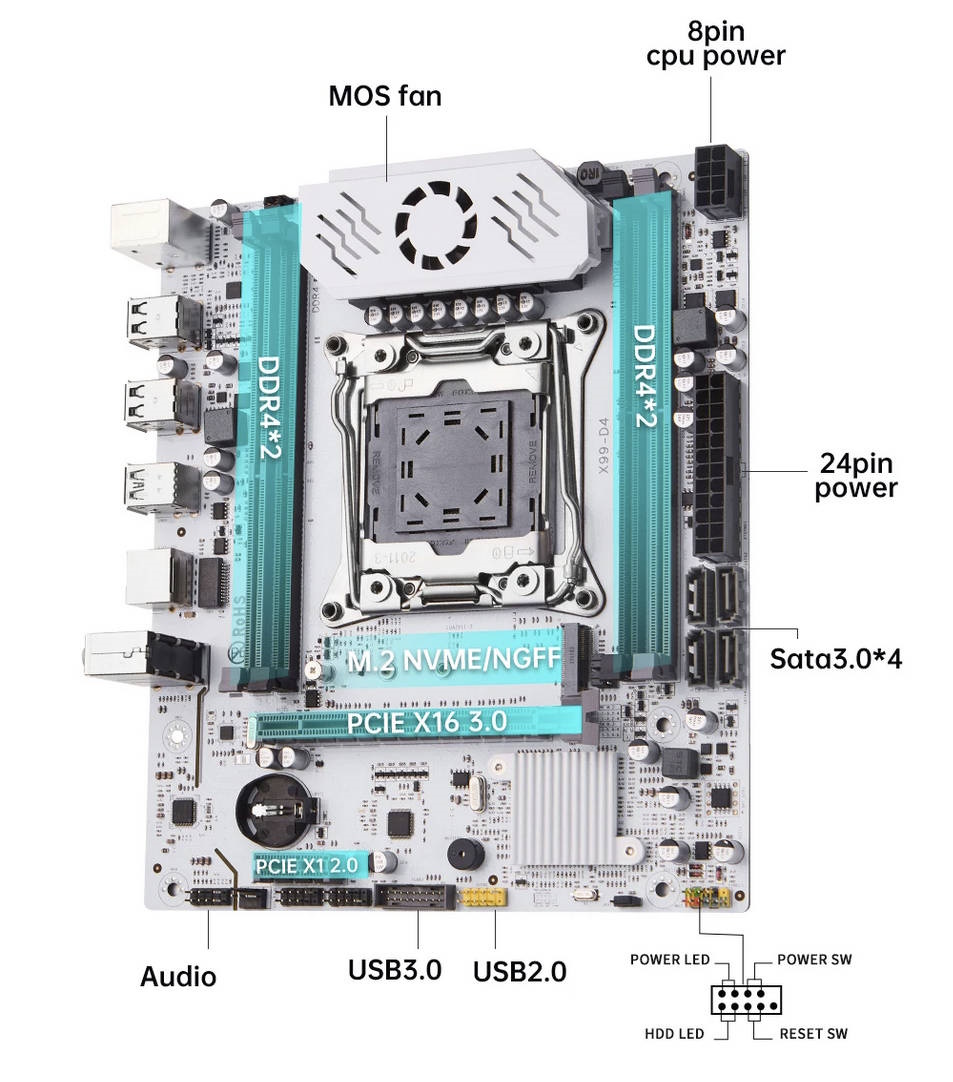

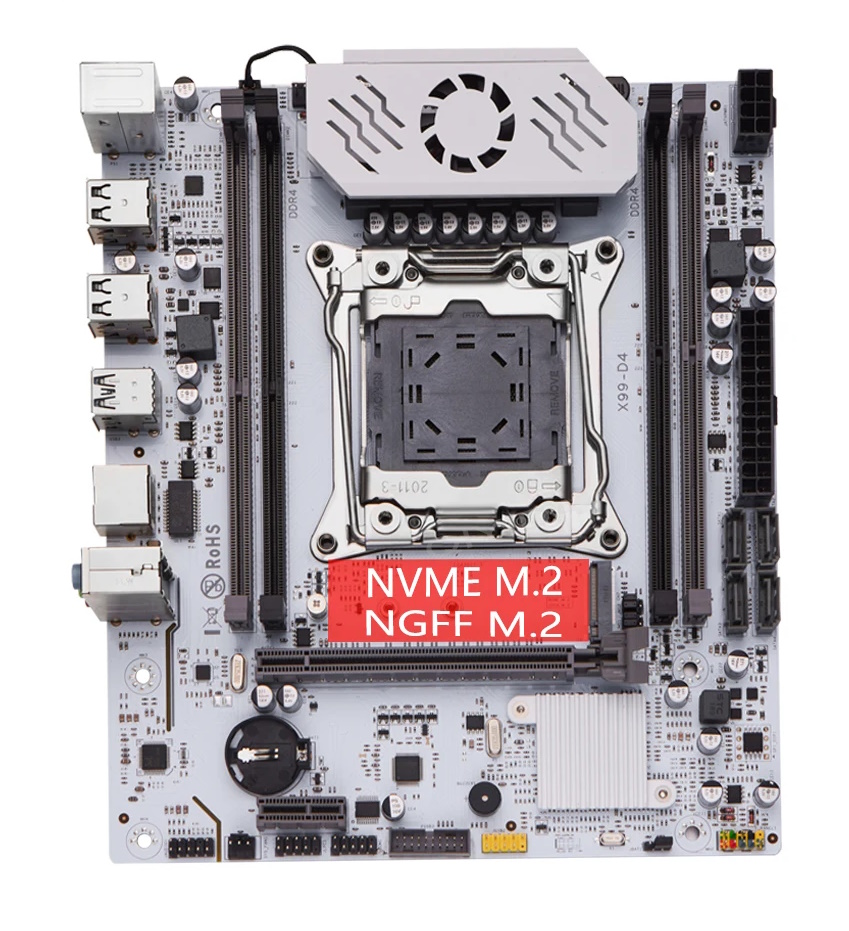

O subsistema de armazenamento consiste em quatro portas SATA III e um único slot M.2 que pode operar no modo NVMe ou SATA (NGFF).
A conectividade PCIe também é limitada: apenas um slot x16 de comprimento total (Gen 3) e um slot x1 cujas pistas vêm do chipset (Gen 2). O grande número de pistas PCIe fornecidas pelos processadores Xeon E5 permanece, em grande parte, sem uso neste projeto.
Um dos principais recursos é o resfriamento ativo do VRM, implementado no estilo típico chinês: uma pequena ventoinha integrada ao dissipador, girando em velocidade fixa. Embora o sistema de alimentação em si seja o layout clássico de baixo custo com três fases dobradas (seis fases “virtuais”), o resfriamento ativo permite usar CPUs intermediárias sem muita preocupação. Embora o fabricante não especifique um TDP máximo, recomendamos manter‑se em modelos na faixa de 120–135 W.
Nossa amostra está equipada com MOSFETs marcados como PQ PN0301 e PQ PN0302 (não conseguimos encontrar especificações exatas). Ela emprega drivers de MOSFET uP1961S (x4) e um controlador PWM uP1649Q. A mesma configuração é usada nas placas mais caras deste fornecedor, por exemplo, a Qiyida X99 H9s.
A principal desvantagem é a falta de suspensão S3 (o que é típico para placas baratas). Nota‑se também a pouca quantidade de conectores para ventoinhas e um áudio mediano sem capacitores de filtragem dedicados.
Revisões
Existem pelo menos duas revisões da placa: uma sem header TPM 2.0 e outra com ele. Visualmente, ambas as versões são quase idênticas; portanto, certifique‑se de confirmar esse detalhe antes de comprar.

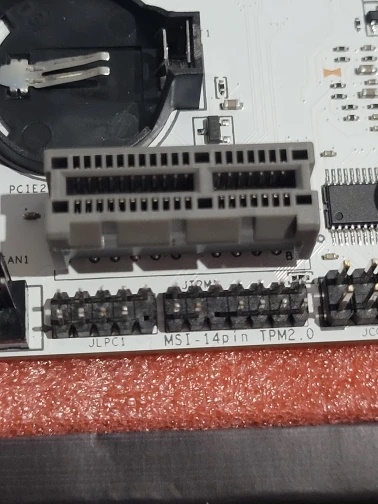

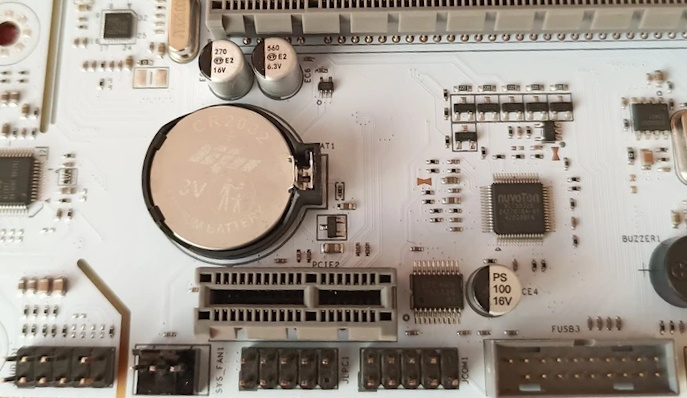

Ainda é possível conectar módulos TPM 2.0 à primeira revisão. A placa possui um header JLPC ao qual certos módulos podem ser conectados. Isso não é tão conveniente quanto nas revisões com um header TPM 2.0 nativo, mas é possível. Leia mais em nosso guia sobre TPM 2.0 em placas chinesas LGA2011‑3.
Recursos do BIOS
A Qiyida X99‑D4 roda o firmware típico encontrado em placas chinesas, baseado no Aptio V. A BIOS carece de uma interface gráfica moderna e controle por mouse, mas inclui quase tudo o que é essencial. De fábrica, é possível ajustar os timings de memória; Resizable BAR (ReBAR), Secure Boot e a configuração de TPM 2.0 estão disponíveis. Não há overclock para CPUs com multiplicador desbloqueado, mas esse recurso não é frequentemente necessário em placas de baixo custo.
Guia simples de gravação do BIOS (Windows)
| BIOS version & date | Ram Timings | ReBAR | Unlocked CPU OC | Turbo Boost unlock | Undervolt | Secure Boot & TPM2.0 | Notes & Link |
|---|---|---|---|---|---|---|---|
| Ver:001 11/01/2023 | + | + | - | - | - | + | Stock BIOS [Download] |
| Ver:001 11/01/2023 | + | + | + | -50 mV | + | Stock BIOS + TBU (undervolt -50mV) [Download] |
- Baixe o Intel Flash Programming Tool (FPTW) 9.1.10 nesta página.
- Abra o Prompt de Comando como Administrador.
- Copie seu arquivo de BIOS (
bios.binoubios.rom) para a mesma pasta do FPTW. - No Prompt de Comando, navegue até a pasta do FPTW usando o comando
cd. - Faça backup primeiro:
fptw64 -d backup.bin - Grave a BIOS:
fptw64 -f bios.bin
Notas: Substitua bios.bin pelo nome real do seu arquivo de BIOS.
Após a gravação, recomendamos redefinir as configurações ou limpar o CMOS.
Perguntas frequentes
Quais slots de memória são os primários?
Os slots cinzas (os mais distantes da CPU). Os slots pretos são secundários e devem ser preenchidos por último.
A placa não liga, tela preta, etc. O que devo fazer?
Veja nosso artigo sobre os problemas mais comuns do LGA2011‑3.
O desbloqueio do Turbo Boost é possível nesta placa?
Sim. Você pode realizar o desbloqueio com o S3TurboTool seguindo nosso guia, ou aguardar o lançamento de uma BIOS pronta com o desbloqueio aplicado.
Onde posso encontrar drivers para esta placa?
A página com drivers atuais para placas do soquete 2011‑3 está localizada aqui.
Onde fica o chip da BIOS?
À direita do dissipador do chipset.
Conclusão
