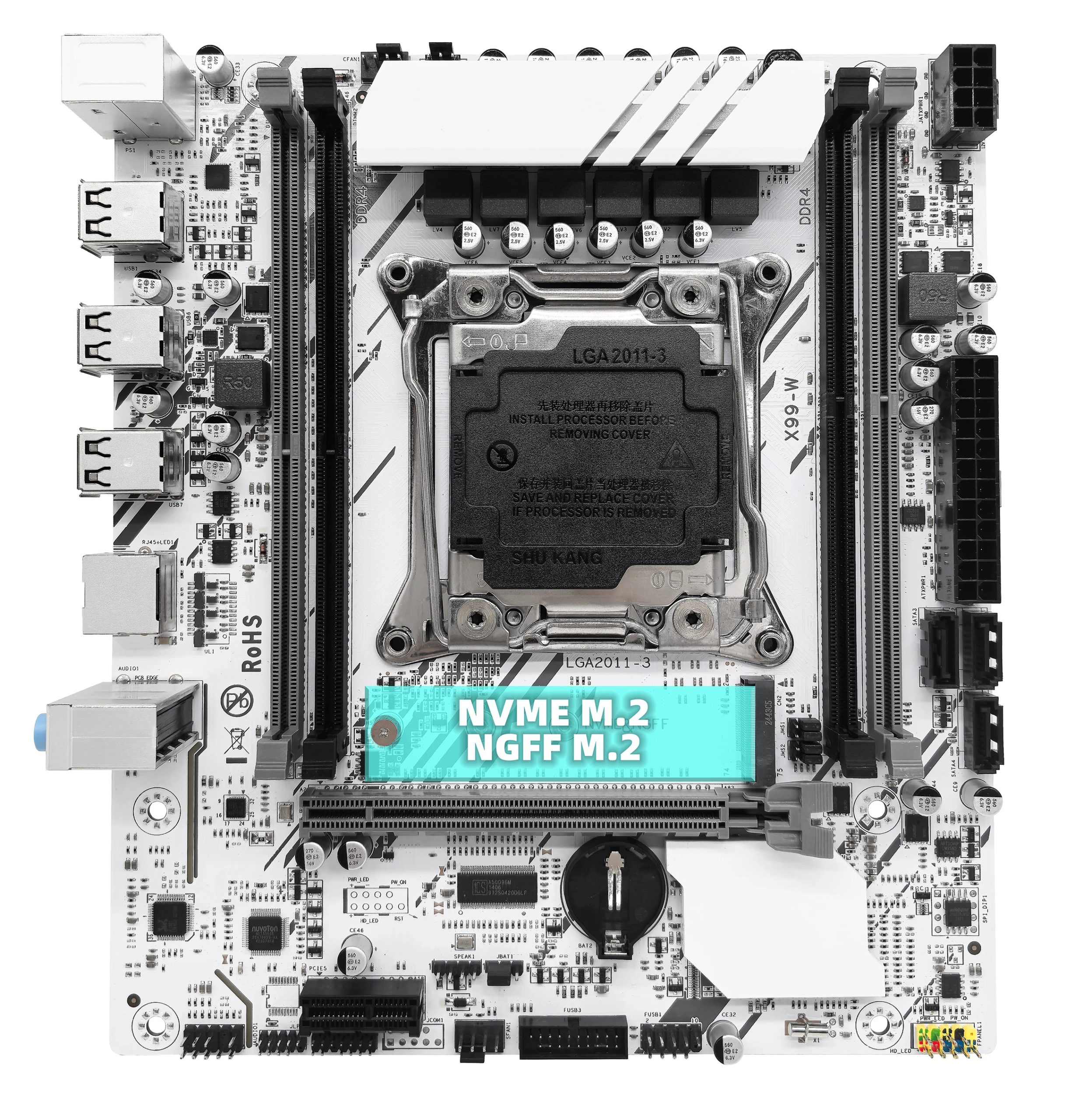

A ZSUS X99‑W é uma das placas LGA2011‑3 brancas mais acessíveis. Ela oferece um conjunto mínimo de recursos, mas, ao contrário de muitas concorrentes, inclui um conector TPM 2.0.

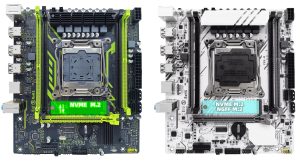

Tecnicamente, a placa é quase idêntica à ZSUS X99‑8D4.
Esta placa pertence à categoria mais básica de todas entre as X99. Se você está pensando em comprá-la, fica o aviso: o preço é super baixo, mas na grande maioria dos casos essa economia não vale a pena.
Os fabricantes cortam muitos custos nesses modelos, então prepare-se para limitações de hardware e de software. Dá para resolver alguns problemas, mas isso vai exigir tempo, paciência e, muito provavelmente, um gravador de BIOS SPI.
Se você quer um bom funcionamento, facilidade para regravar a BIOS e portas modernas, vale mais a pena investir um pouquinho a mais em modelos como a Qiyida X99 K9s, Qiyida X99 H9s ou X99-XD4.
Especificações
| Modelo | X99‑W |
|---|---|
| Soquete | LGA 2011‑3 |
| Chipset | HM55 / H57 / H55 |
| Processadores suportados | Intel Core i7 (séries 5000 e 6000, Haswell‑E/Broadwell‑E) Intel Xeon E5‑1600 v3/v4, E5‑2600 v3/v4, E5‑4600 v3/v4 (Haswell‑EP/Broadwell‑EP) |
| Configuração de VRM | 3 fases (6 virtuais via doublers) MOSFETs totais: 12 (6 high‑side + 6 low‑side) |
| TDP máximo recomendado | ≤90 W (processadores v3) ≤100 W (processadores v4) |
| Memória suportada | 4 x DDR4 DIMM (dual‑channel) com suporte a ECC e não‑ECC Capacidade máxima: 64 GB |
| Suporte a modo de suspensão | Não |
| Slots de expansão | 1 x PCI‑e x16 (Gen 3.0) 1 x PCI‑e x1 (Gen 2.0) |
| Armazenamento | 3 x SATA 2.0 1 x M.2 NGFF/NVMe (Gen 3.0 x4) |
| Conectores de ventoinha | 1 x cooler de CPU (4 pinos) 2 x ventoinhas de gabinete (3 pinos) |
| Portas PS/2 | 2 (mouse + teclado) |
| Portas USB 3.0 | — |
| Portas USB 2.0 | 6 (+ suporte para painel frontal) |
| Rede | Gigabit LAN (RTL8168H / RTL8111H) |
| Áudio | 5.1 canais (ALC662 / ALC897) |
| Header TPM 2.0 | LPC de 14 pinos |
| Header JLPC1 | Sim |
| Fator de forma e dimensões | mATX 215 x 190 mm |
| Preço aproximado |
A X99‑W é baseada em chipsets bem básicos e antigos da era HM55/H57, o que resulta em uma escassez severa de I/O moderno. A placa não possui SATA III nem USB 3.0. Embora a falta de SATA mais rápido possa ser parcialmente compensada por um slot M.2 de modo duplo (SATA/PCIe), a ausência de USB 3.0 terá de ser tolerada — ou você precisará usar o único slot x1 para uma placa de expansão USB 3.0.
No mais, a placa quase espelha a ZSUS X99‑8D4 — mas até esse projeto simples foi novamente otimizado para reduzir custos: há uma porta SATA II a menos, os magnetics (isolamento galvânico) do RJ45 foram simplificados e o banco de capacitores de saída do VRM foi reduzido (embora algumas revisões da X99‑8D4 usem o mesmo número de capacitores).
Em todos os outros aspectos, continua sendo a mesma placa “o mais barato possível” — agora com conector TPM 2.0 e acabamento branco. As desvantagens conhecidas também estão aqui: PCB fino, áudio integrado mediano, VRM de três fases duplicadas voltado a CPUs de entrada, sensor de consumo da CPU que reporta valores irrealisticamente baixos, ausência de modo de suspensão (S3) e uma UEFI/BIOS com as conhecidas arestas.
Recursos da BIOS
A placa roda uma UEFI/BIOS AMI Aptio V com interface bem básica. Os recursos de destaque incluem Resizable BAR (ReBAR), Above 4G Decoding, Secure Boot e configuração de módulos TPM. O firmware não expõe controles de timings de memória.
Todas as limitações conhecidas das BIOS chinesas estão presentes: sensor de temperatura da placa‑mãe inoperante (não se assuste se vir leituras acima de 100 °C), Smart Fan limitado aos conectores de 4 pinos e inúmeras opções — algumas das quais simplesmente não funcionam.
O uso de chipsets da série 5 complica o backup e a gravação da BIOS. Ferramentas padrão como a Intel Flash Programming Tool não funcionam com essas plataformas. AFUDOS / AFUWIN geram apenas o dump da região da BIOS. Gravação e backup completos exigem um gravador de BIOS. Se você tiver um, talvez consiga fazer cross‑flash com firmware de placas semelhantes — como Huananzhi X99‑P4T, Huananzhi X99E‑K4 ou Qiyida X99‑H5 — por sua conta e risco.
Imagens de BIOS de modelos tecnicamente semelhantes:
| Chipset | BIOS version & date | Ram Timings | ReBAR | Unlocked CPU OC | Turbo Boost unlock | Undervolt | Secure boot & TPM2.0 Support | Notes & Link |
|---|---|---|---|---|---|---|---|---|
| HM55 | X99P3 Ver:003 02/22/2024 | - | + | - | - | - | + | Stock BIOS from X99-8D3. For SPI chip programmer only. Not tested. [Download] |
| HM55 | X99E Ver:1.0 10/27/2023 | - | + | - | - | - | + | Stock BIOS from Huananzhi X99E-K4. For SPI chip programmer only. Not tested. [Download] |
| HM55 | X9PD3 Ver:001 10/31/2023 | - | + | - | + | -50 mV | + | Mod BIOS (based on Huananzhi X99-P4T). For SPI chip programmer only. Not tested. The primary RAM slots may have changed. [Download] |
| H57 | X99P4 Ver:006 04/30/2025 | + | + | - | - | - | + | Stock BIOS from X99-8D4 V9.02 board. For SPI chip programmer only. Not tested. [Download] |
Placas-mãe com chipsets da série 5 costumam dar problemas ao desativar o CSM ou ativar o Secure Boot. Se você se deparou com algo do tipo após mudar essas configurações, confira o nosso guia de solução.
Perguntas frequentes
A placa não inicializa, tela preta etc. O que fazer?
Confira nosso guia sobre os problemas mais comuns do LGA2011‑3.
Onde encontro drivers para esta placa?
Nossa coleção atual de drivers para placas soquete 2011‑3 está aqui.
Existe um manual disponível (PDF)?
O manual oficial da ZSUS pode ser baixado aqui.
Onde fica o chip da BIOS?
À direita do dissipador do chipset — é possível prender diretamente um clip SOIC (programador).

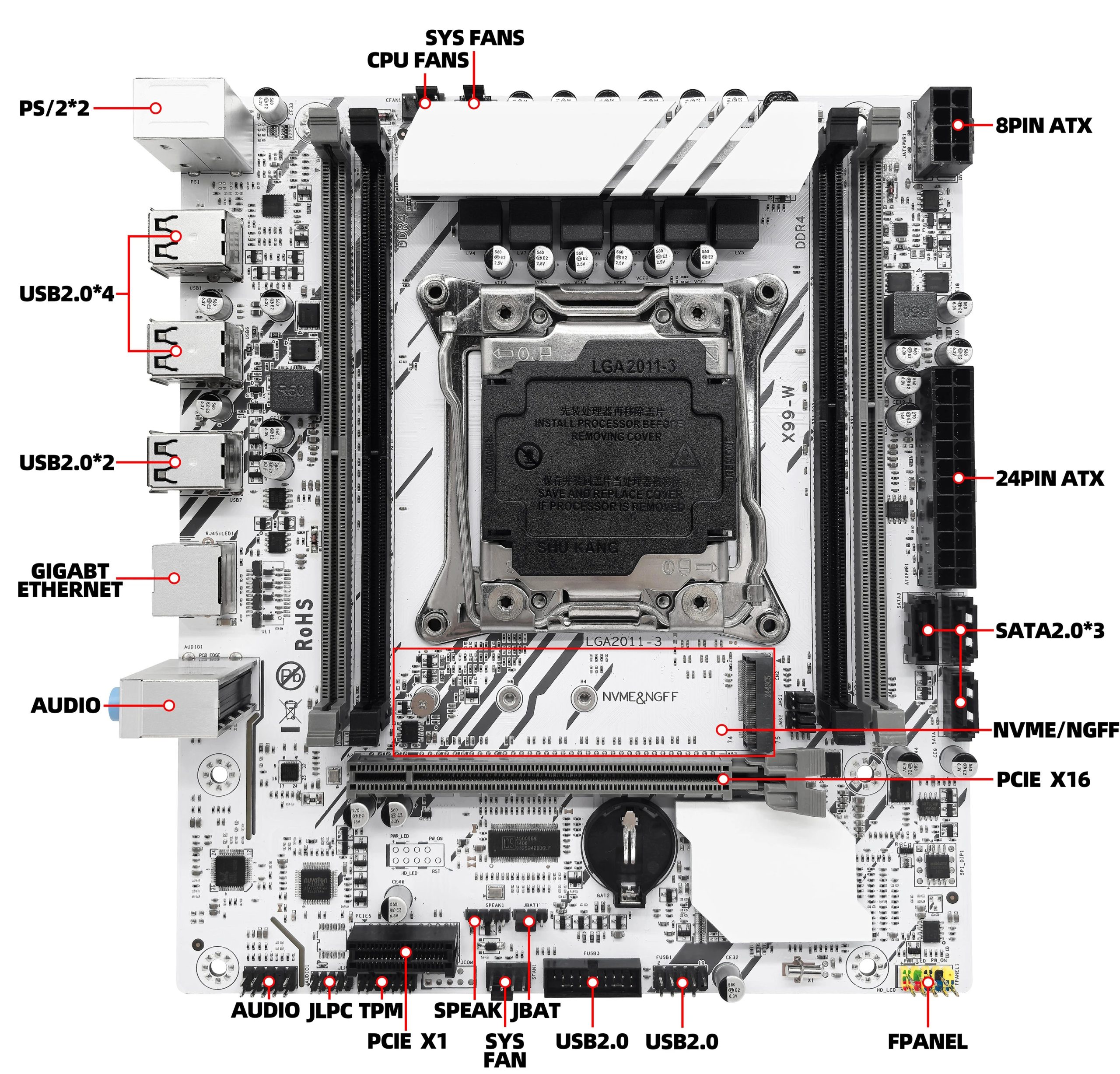

Como conectar o painel frontal?
Qual módulo TPM 2.0 é compatível com esta placa?
Você precisa de um módulo TPM 2.0 MSI LPC de 14 pinos — por exemplo, este aqui.
Conclusão
Análise OldRigRevive
5.0
3.4
2.1
2.5
“A ZSUS X99‑W é uma placa ultrabásica construída sobre chipsets muito simples. Ela funciona e pode atender a montagens pouco exigentes ou orçamentos muito apertados. No entanto, a falta de portas modernas e as limitações de gravação tornam difícil recomendá‑la além de casos de uso específicos. Use estritamente por sua conta e risco.”
