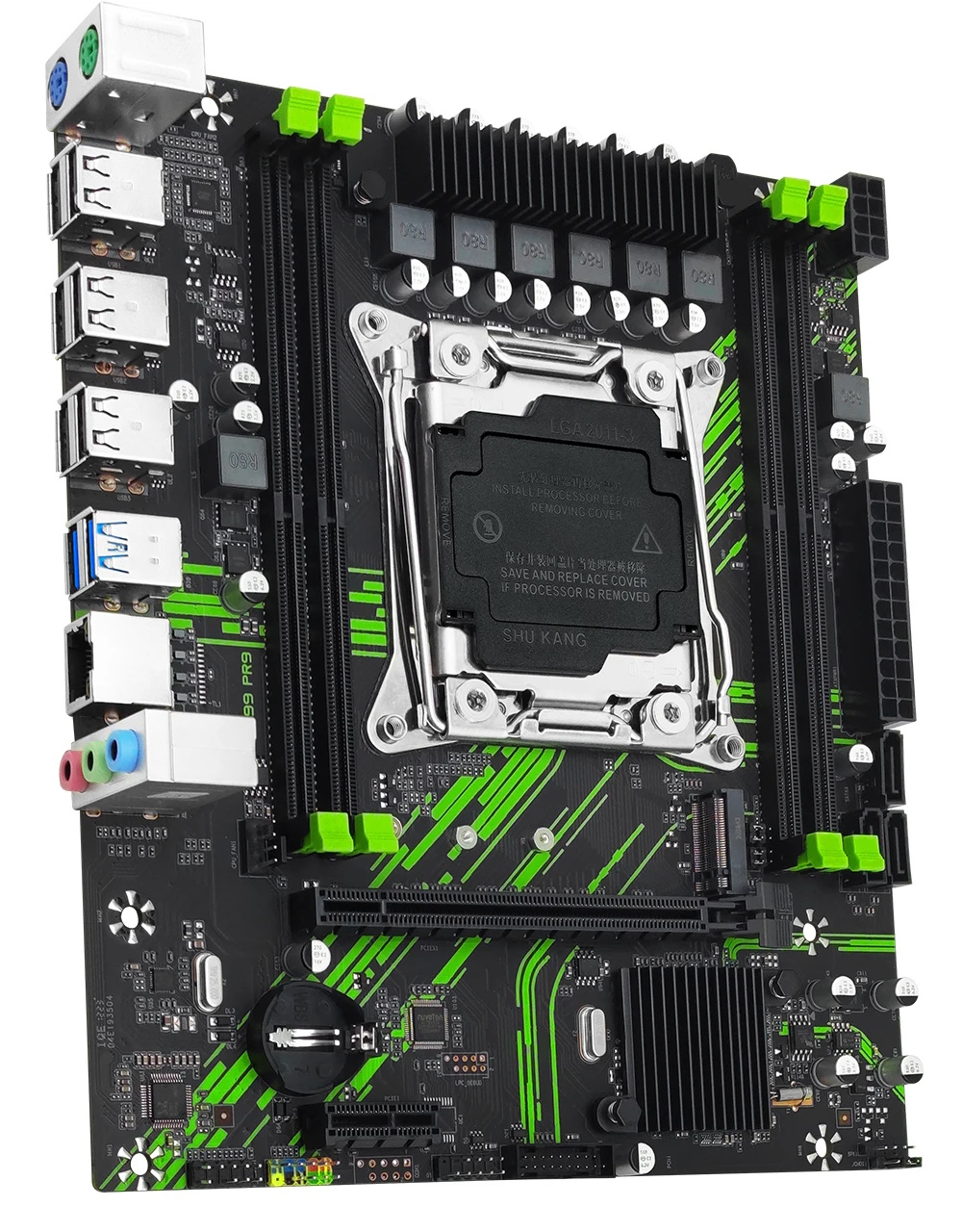

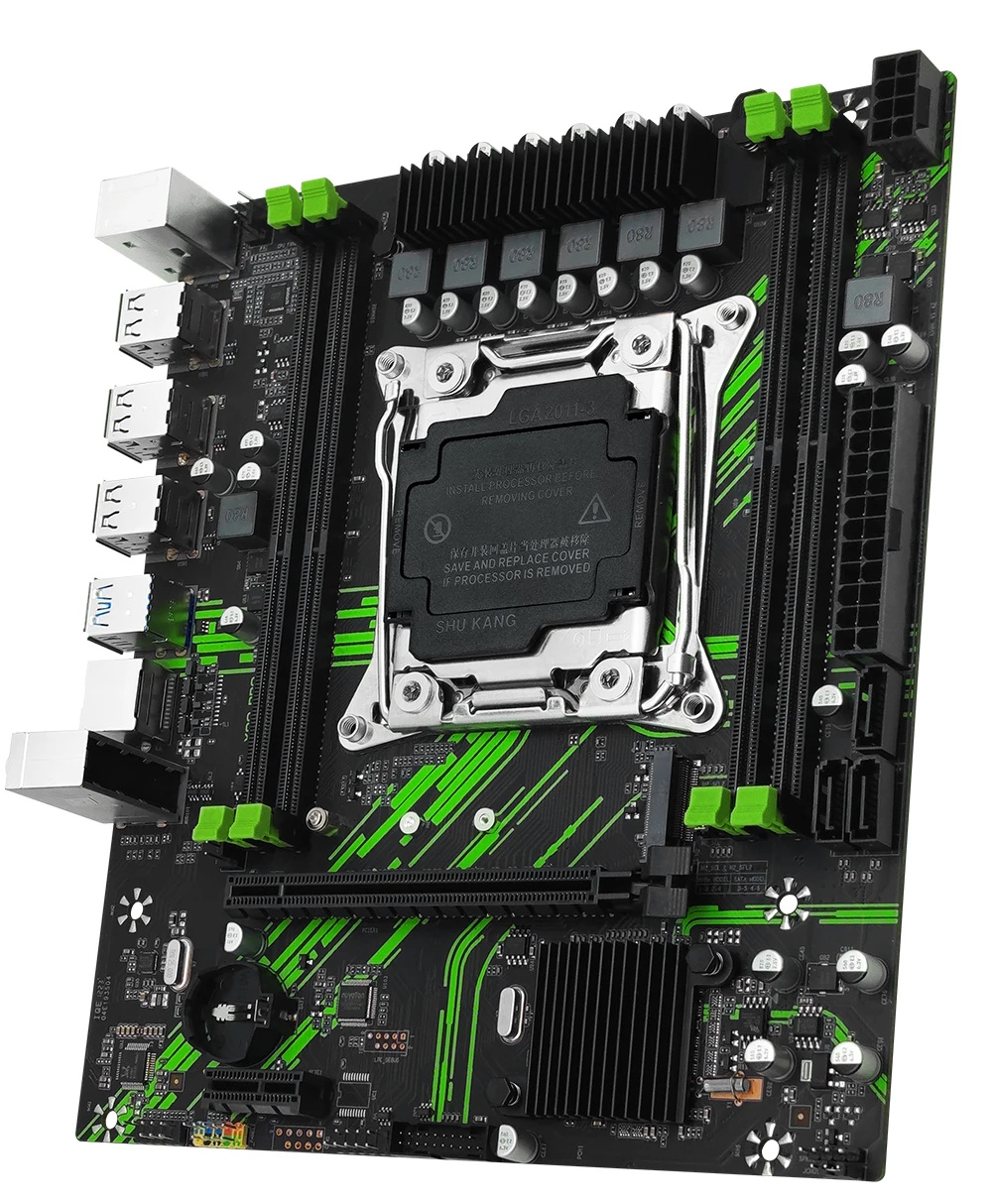

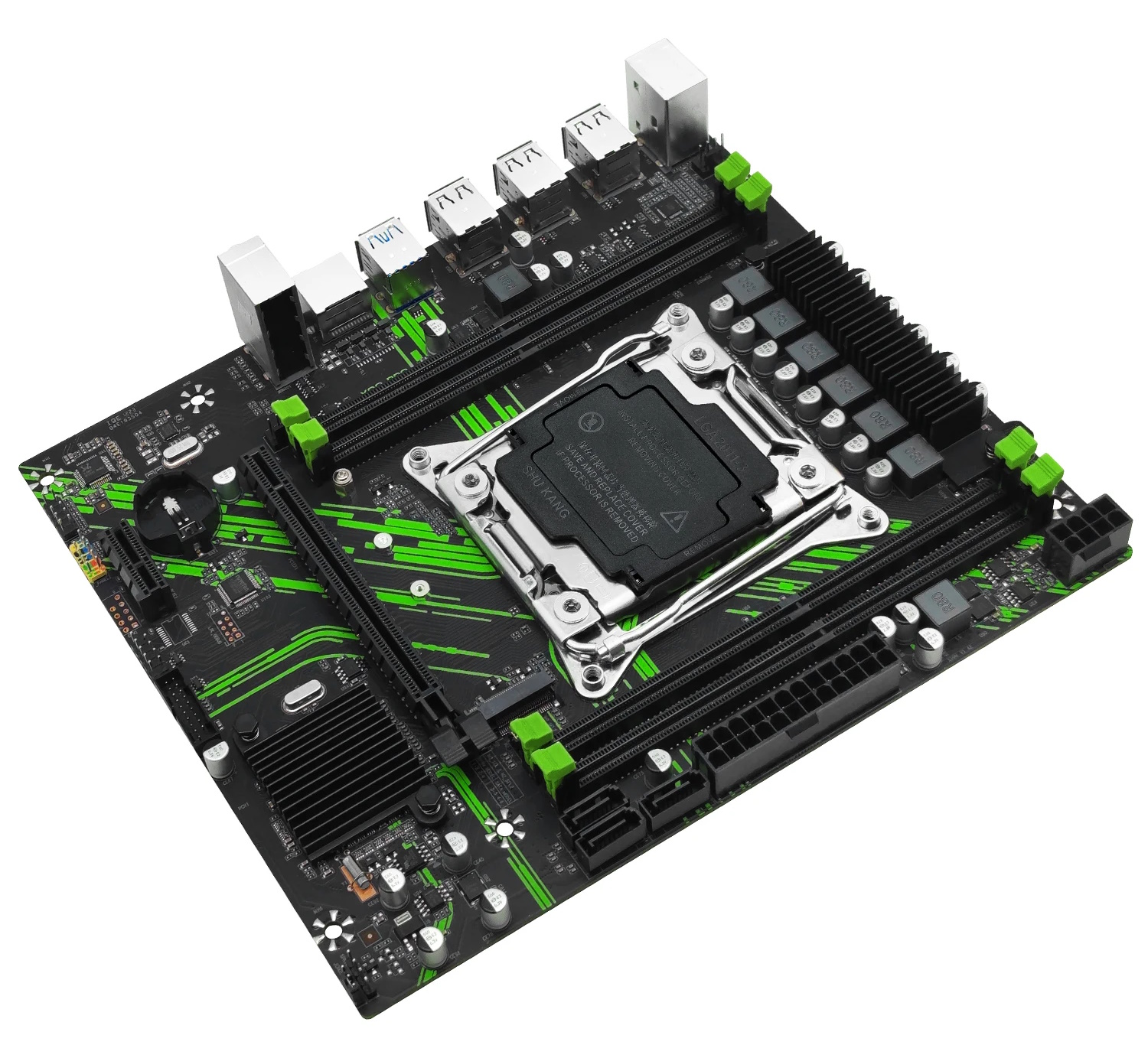

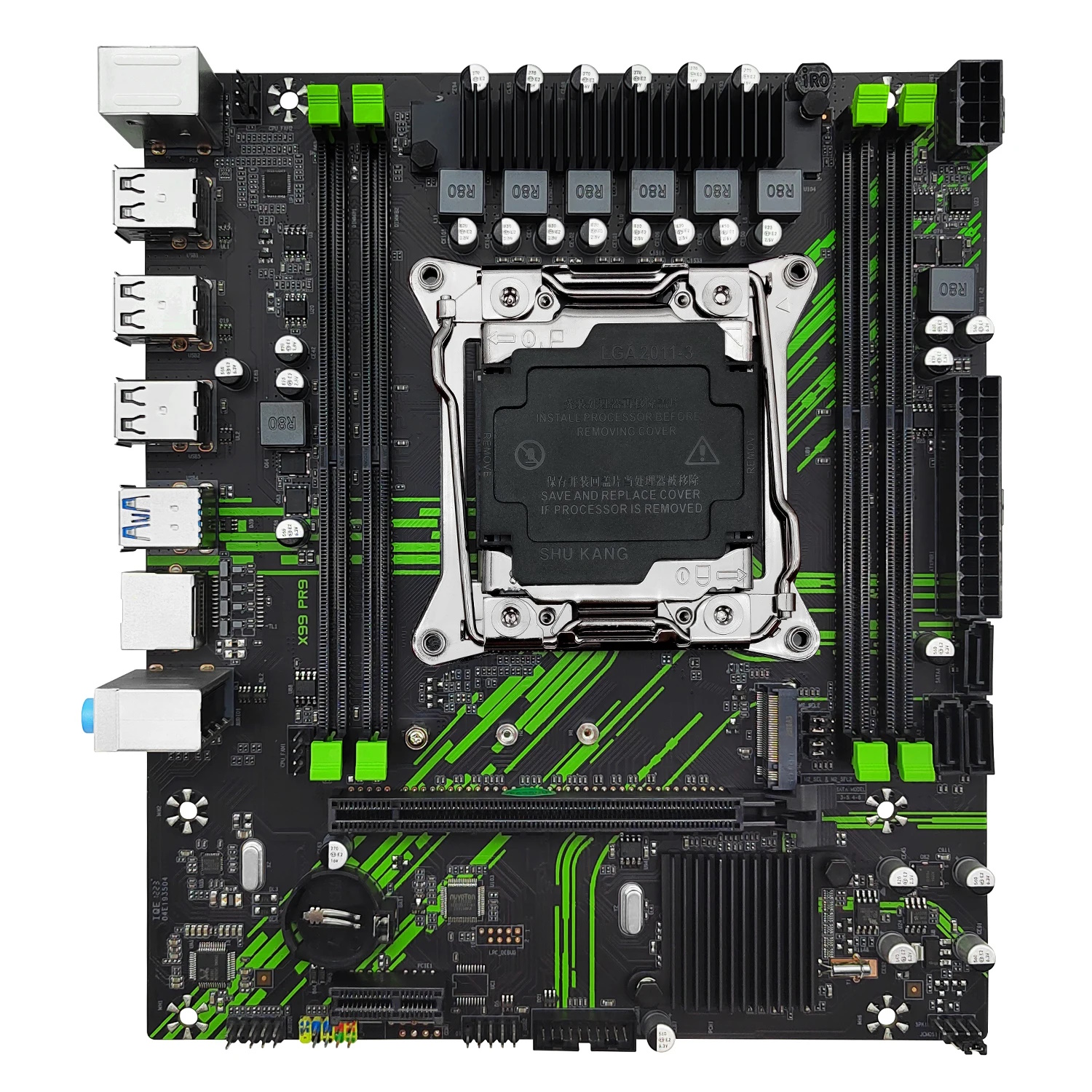

A Machinist X99‑PR9 é uma placa de entrada decente, baseada na X99H v1.41. Não é um modelo perfeito, mas é bastante conhecida e tem boas avaliações por conta do funcionamento estável.
Existem várias placas semelhantes do mesmo fabricante: Machinist X99‑PR8 (versão DDR3 com compatibilidade limitada de CPUs) e Machinist X99‑PR9‑H (modelo simplificado baseado em chipsets da série 5).
Especificações
| Modelo | X99‑PR9 |
|---|---|
| Soquete | LGA2011‑3 |
| Chipset | B85 / Q87 / Z97 / C222 |
| Processadores compatíveis | Intel Core i7 (séries 5000 e 6000, Haswell‑E/Broadwell‑E) Intel Xeon E5‑1600 v3/v4, E5‑2600 v3/v4, E5‑4600 v3/v4 (Haswell‑EP/Broadwell‑EP) |
| Configuração do VRM | 3 fases (6 virtuais via duplicadores) Total de MOSFETs: 12 (6 high‑side + 6 low‑side) |
| TDP máximo recomendado | até 110 W (processadores v3) até 120 W (processadores v4) |
| Memória suportada | 4 × DDR4 DIMM (dual‑channel), com suporte a ECC e não‑ECC Capacidade máxima: 128 GB |
| Suporte ao modo de suspensão | Não |
| Slots de expansão | 1 × PCIe x16 (Gen 3.0) 1 × PCIe x1 (Gen 2.0) |
| Armazenamento | 3 × SATA 3.0 1 × M.2 (NVMe/NGFF, Gen 3.0 x4) |
| Conectores de ventoinha | 1 × cooler da CPU (4 pinos) 1 × ventoinha do gabinete (4 pinos) |

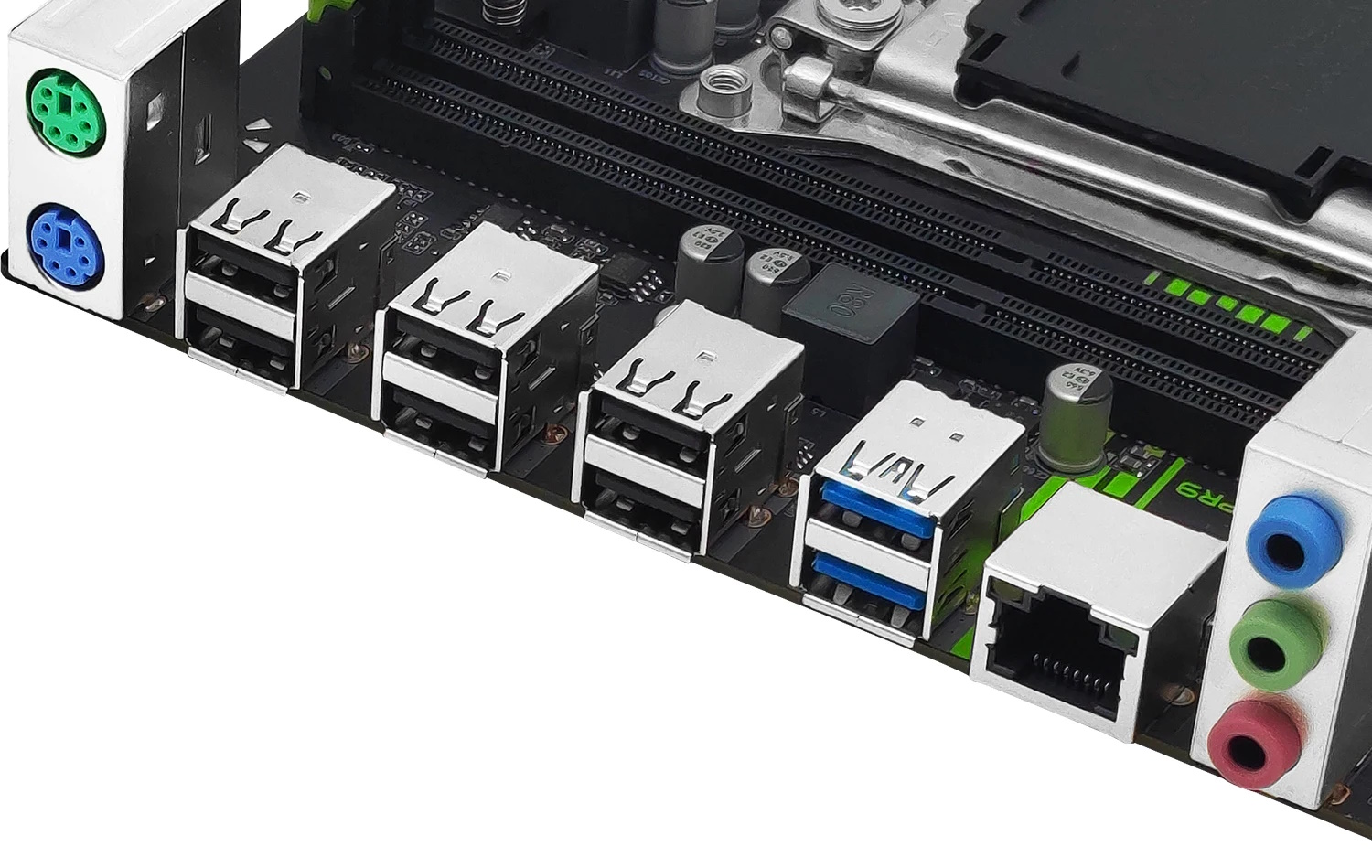

| Portas PS/2 | 2 (mouse + teclado) |
| Portas USB 3.0 | 2 (+ conector interno) |
| Portas USB 2.0 | 6 (+ conector interno) |
| Rede | Gigabit LAN (RTL8111 / RTL8168) |
| Áudio | 5.1 canais (ALC897) |
| Conector TPM 2.0 | Não |
| Formato | mATX, 215 × 185 mm |
| Preço aproximado |
A placa é baseada nos chipsets desktop B85, Q87 ou Z97; alguns lotes usam o C222 de classe servidor. Independentemente do PCH instalado, a funcionalidade geral permanece a mesma.
Como a maioria das placas de baixo custo, a X99‑PR9 utiliza um estágio de alimentação com três fases dobradas (3×2), dois MOSFETs por fase. Ela emprega MOSFETs SM4377NHKP (50 A / 7 mΩ) e SM4522NHKP (110 A / 2.65 mΩ), drivers uP1961S (×3) e o controlador uP1649Q. Essa configuração atende bem CPUs de entrada e de médio porte sem problemas. Dá para usar modelos com TDP mais elevado (~120 W+), mas recomendamos garantir uma boa circulação de ar sobre o VRM nesses casos.
Há um conector de ventoinha de 2 pinos ao lado do dissipador do VRM onde você pode fixar um pequeno cooler — prático para reforçar o resfriamento local.
O armazenamento consiste em três portas SATA 6 Gb/s (SATA III) e um slot M.2. O slot M.2 suporta tanto NVMe (padrão) quanto SATA — alternar entre eles requer ajustar os jumpers mostrados na imagem abaixo.
A PR9 não tem conector nativo para módulos TPM 2.0. Existe na placa um conector DEBUG, assim como o COM, mas com os pinos não soldados. Se conectar um módulo TPM 2.0 for essencial para você, solde os pinos no conector DEBUG e procure um módulo compatível com a pinagem dele. Lembre-se de que esse conector tem passo de 2,0 mm, o que dificulta um pouco a busca. Falamos mais sobre TPM 2.0 em placas X99 chinesas neste artigo.
Fora isso, o modelo não foge muito das demais opções de baixo custo e herda a maioria dos defeitos tradicionais das placas chinesas para LGA2011‑3:
- Ativar barra de status: Exibir → Barra de Status
- Clicar com o botão direito na barra de status na parte inferior → Módulos HWMon → Desmarcar PCH / Bibxy
- Caso não funcione, desabilitar todos os sensores e ativar um por vez para identificar o culpado.
Revisão 2.21
Em 2026 surgiu uma nova revisão da placa que, na prática, é um produto completamente diferente. Ela vem identificada como X99H v2.21 e, aparentemente, é baseada na revisão de mesmo nome da X99H.
Assim como a placa que lhe serviu de base, esta versão difere bastante da original. Ela não tem controlador Super I/O nem portas PS/2. A ausência do Super I/O baixou o custo de produção, mas também inviabilizou por completo o controle de ventoinhas, o monitoramento de tensões e algumas outras funções. Apesar de esta versão ganhar um conector TPM 2.0 nativo, compatível com módulos ASUS LPC de 14 pinos, ainda assim recomendamos segurar a compra desta placa por enquanto.
Os arquivos de BIOS desta revisão não são compatíveis com a PR9 original.
Recursos do BIOS (PR9 original)
A placa roda o BIOS típico de todas as placas X99 chinesas, baseado em código da American Megatrends. O próprio firmware também parece ter sido emprestado da X99H. Há controle de timings de memória e o ReBAR funciona, mas os pontos positivos param por aí. O firmware de fábrica não traz Secure Boot e não trabalha com módulos TPM 2.0 (supondo que você consiga conectar um). Do lado bom, existe controle separado para o segundo conector de ventoinha de 4 pinos, além da estabilidade geral.
| Chipset | BIOS version & date | Ram Timings | ReBAR | Secure Boot & TPM2.0 | Turbo Boost unlock | Undervolt | Notes & Link |
|---|---|---|---|---|---|---|---|
| 8 Series PCH | 10/10/2023 Ver: X99HA00Q | + | + | - | - | - | Stock BIOS [Download] |
| 8 Series PCH | 10/10/2023 Ver: X99HA00Q | + | + | - | + | -50 mV | Stock BIOS + TBU [Download] |
| 8 Series PCH | 08/11/2022 X9MRA Ver:002 | + | - | + | + | -40 mV | Mod BIOS from Machinist X99-MR9A. Flash this firmware at your own risk; recovery is only possible using an SPI programmer. |
Guia rápido para flashear o BIOS (Via Windows)
- Baixe o FPTW 9.1.10 nesta página.
- Abra o Prompt de Comando como Administrador.
- Copie o seu arquivo do BIOS (
bios.binoubios.rom) para a mesma pasta do FPTW. - No Prompt de Comando, navegue até a pasta do FPTW usando o comando
cd. - Faça o flash do BIOS com o seguinte comando:
fptw64 -f bios.bin
Observação: Substitua bios.bin pelo nome real do seu arquivo do BIOS modificado, se for diferente.
Depois de flashear, redefina as configurações para o padrão (Clear CMOS) antes da primeira inicialização.
Perguntas frequentes
A placa não liga, dá tela preta etc. O que fazer?
Veja nosso artigo sobre os problemas mais comuns do LGA2011‑3.
Onde posso encontrar drivers para esta placa?
A página com drivers atuais para placas do soquete 2011‑3 está aqui.
Existe algum manual disponível, talvez em PDF?
O manual oficial da Machinist pode ser baixado aqui.
Como conectar o painel frontal?
