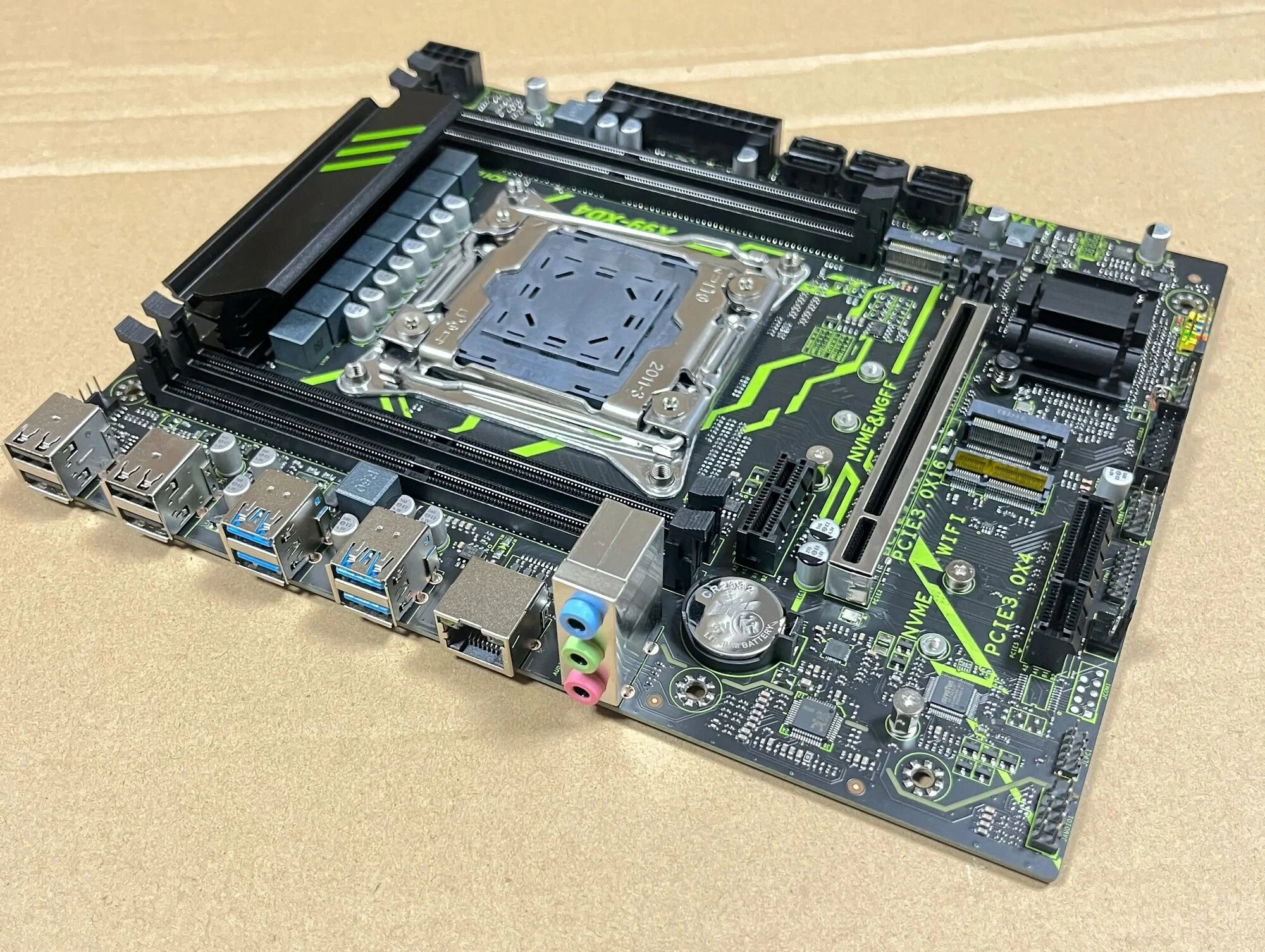

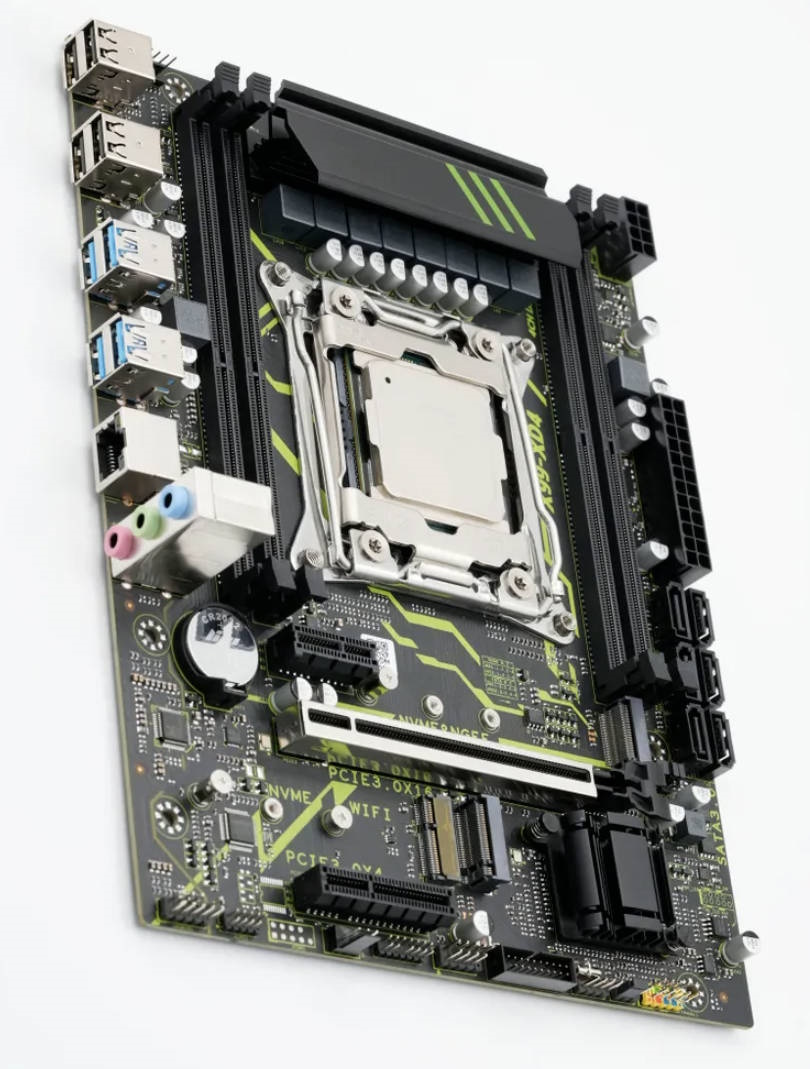

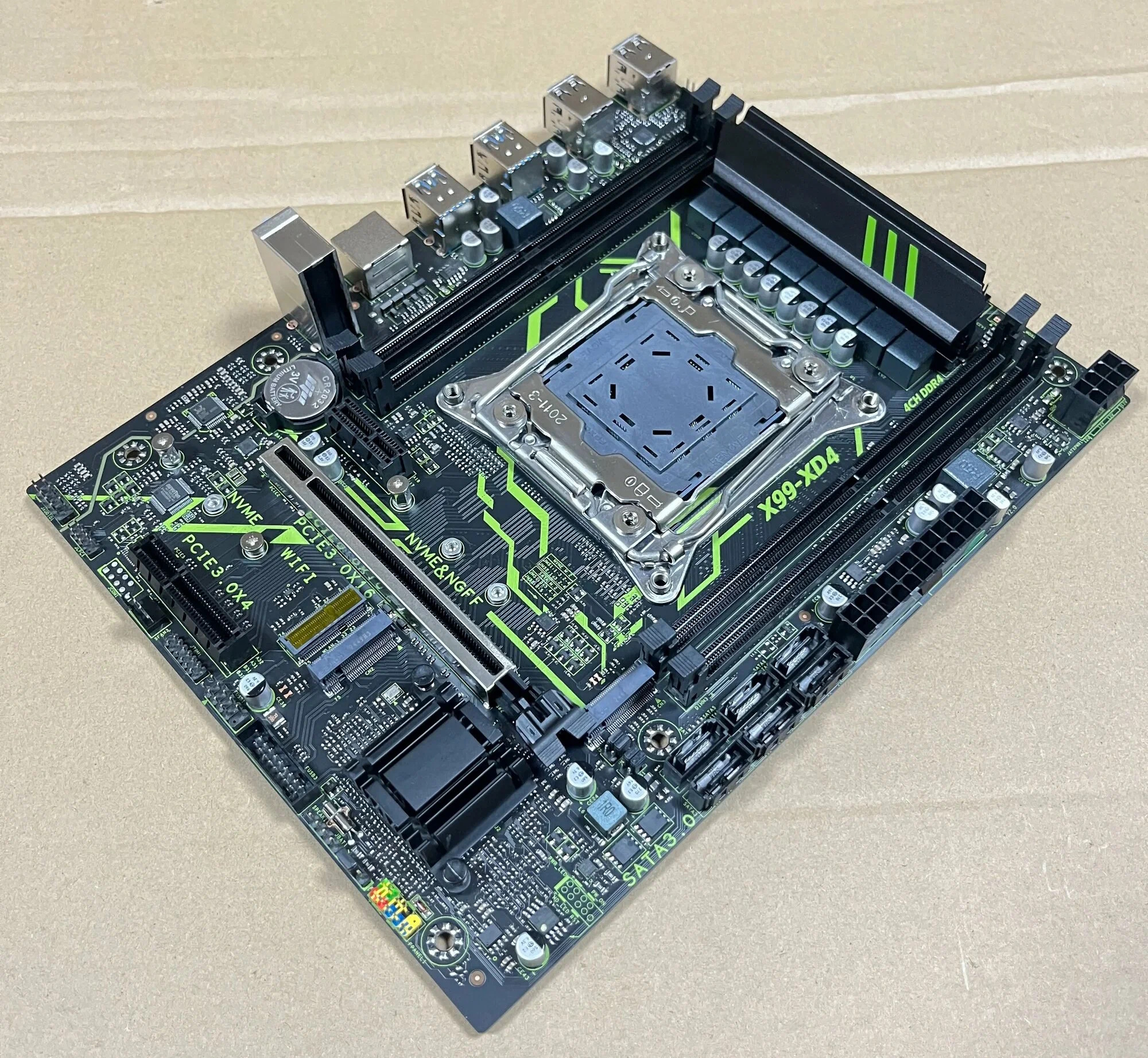

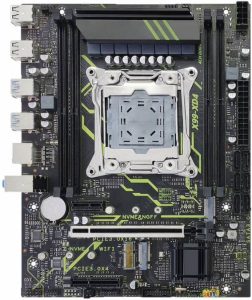

A X99‑XD4 é uma placa‑mãe mATX sólida da Angthumb. Lançada em 2025, pode ser encontrada sob várias marcas: Machinist, KEYIYOU, Atermiter e outras. Há também uma versão DDR3 com lista de CPUs compatíveis mais limitada, vendida como X99‑XD3.
Pelo layout, esta placa é relacionada à X99D4M4 da própria Angthumb e parece uma iteração de “correções” — e nós gostamos do resultado. Vamos dar uma olhada mais de perto.
Neste artigo, cobrimos a segunda revisão, indicada pela marcação ao lado do conector de 24 pinos. Não sabemos se houve uma “primeira” revisão anterior ou se isso é apenas uma peculiaridade da nomenclatura chinesa. De qualquer forma, esteja ciente de que podem existir outras revisões cujas características podem diferir.
Especificações
| Modelo | X99‑XD4 V2.0 |
|---|---|
| Soquete | LGA2011‑3 |
| Chipset | C612 |
| Processadores compatíveis | Intel Core i7 (séries 5000 e 6000, Haswell‑E/Broadwell‑E) Intel Xeon E5‑1600 v3/v4, E5‑2600 v3/v4, E5‑4600 v3/v4 (Haswell‑EP/Broadwell‑EP) |
| Configuração do VRM | 4 fases (8 virtuais via duplicadores) Total de MOSFETs: 16 (8 high‑side + 8 low‑side) |
| TDP máximo recomendado | até 130 W (processadores v3) até 140 W (processadores v4) |
| Memória suportada | 4 × DDR4 DIMM (quad‑channel), com suporte a ECC e não‑ECC Capacidade máxima: 128 GB |
| Suporte ao modo de suspensão | Não |
| Slots de expansão | 1 × PCIe x16 (Gen 3.0) 1 × PCIe x4 (Gen 3.0) 1 × PCIe x1 (Gen 2.0) |
| Armazenamento | 6 × SATA 3.0 1 × M.2 (NVMe, Gen 3.0 x4) 1 × M.2 (NVMe/NGFF, Gen 3.0 x4) |
| Conectores de ventoinha | 1 × cooler da CPU (4 pinos) 1 × ventoinha do gabinete (4 pinos) 1 × ventoinha do gabinete (3 pinos) |
| Portas PS/2 | Nenhuma |

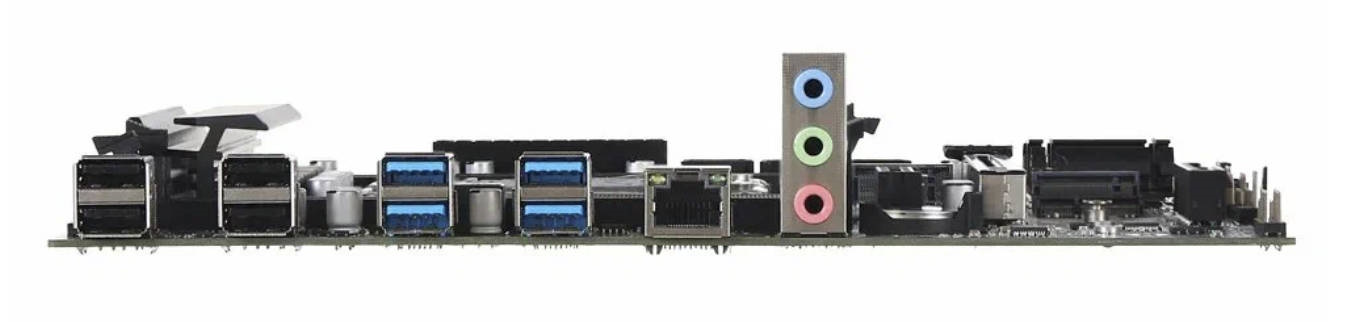

| Portas USB 3.0 | 4 (+ conector interno) |
| Portas USB 2.0 | 4 (+ conector interno) |
| Rede | Gigabit LAN (RTL8111 / RTL8168) |
| Áudio | 5.1 canais (ALC897) |
| Porta M.2 para Wi‑Fi | Sim |
| Chip da BIOS | W25Q128FV / FM25W128 |
| Conector JLPC1/DEBUG | Sim |
| Conector TPM 2.0 | Sim (LPC de 14 pinos estilo MSI) |
| Camadas do PCB | 6 |
| Formato | mATX, 237 × 185 mm |
| Preço aproximado | AliExpress: R$400 - R$500 (Ver Preço) |
Baseada em um chipset de classe servidor, a X99‑XD4 causa uma boa impressão. Ela tem tudo o que você precisa para um build X99 moderno: I/O suficiente, memória em quatro canais, um VRM competente, uma BIOS estável e suporte nativo a TPM 2.0, tornando a placa efetivamente pronta para o Windows 11.
A principal desvantagem é o modo de suspensão não funcional; você terá que usar hibernação. Um incômodo menor é a posição do conector TPM 2.0: com GPUs volumosas de três slots, quase não há folga entre a placa e um módulo TPM.
Recursos da BIOS
A BIOS de fábrica é baseada no AMI Aptio e, ao contrário da maioria das placas chinesas, inclui praticamente tudo o que você precisa.
De fábrica, você tem controle de temporizações da RAM, Resizable BAR funcional, bifurcação de PCIe e controle Smart Fan em ambos os conectores de ventoinha de 4 pinos. Naturalmente, também há suporte a TPM 2.0 e Secure Boot.
As peculiaridades “de praxe” das placas chinesas permanecem: sensores de temperatura da placa‑mãe não funcionais (não entre em pânico se vir leituras por volta de 120°C), sem controle para conectores de 3 pinos, sem overclock para CPUs com multiplicador desbloqueado e a opção “Restore on AC Power Loss” fica oculta por padrão. Ainda assim, o firmware original é perfeitamente utilizável no dia a dia.
Um detalhe frustrante que vale mencionar é que o fabricante frequentemente utiliza chips de BIOS da FUDAN. Diferentemente dos chips Winbond, que são mais amplamente suportados, os chips da FUDAN têm suporte menos comum nos firmwares de BIOS, o que dificulta a busca por arquivos de BIOS compatíveis. Além disso, nem todas as ferramentas de gravação de BIOS funcionam com esses chips.
Guia simples de atualização da BIOS (Windows)
| BIOS version & date | Ram Timings | ReBAR | Unlocked CPU OC | Turbo Boost unlock | Undervolt | Notes & Link |
|---|---|---|---|---|---|---|
| X9XD4 Ver:002 05/07/2025 10:34:02 | + | + | - | - | - | Stock BIOS [Download] |
| X9XD4 Ver:002 05/07/2025 10:34:02 | + | + | + | - | - | Stock BIOS mod (Restore on AC Power Loss + overclocking through Intel XTU) [Download] |
| X9XD4 Ver:002 05/07/2025 10:34:02 | + | + | + | + | -50 mV | Stock BIOS mod + TBU (undervolt -50 mV) [Download] |
| X9XD4 Ver:003 11/13/2025 09:39:26 | + | + | - | - | - | Stock BIOS [Download] |
| X9XD4 Ver:003 11/13/2025 09:39:26 | + | + | + | - | - | Stock BIOS mod (Overclocking through Intel XTU) [Download] |
| X9XD4 Ver:003 11/13/2025 09:39:26 | + | + | - | + | -50 mV | Stock BIOS mod + TBU (undervolt -50 mV) [Download] |
- Baixe o FPTW 9.1.10 nesta página.
- Abra o Prompt de Comando como Administrador.
- Copie seu arquivo de BIOS (
bios.binoubios.rom) para a mesma pasta do FPTW. - No Prompt de Comando, navegue até a pasta do FPTW usando o comando
cd. - Faça backup primeiro:
fptw64 -d backup.bin - Grave a BIOS:
fptw64 -f bios.bin
Observação: Substitua bios.bin pelo nome real do seu arquivo de BIOS.
Após a gravação, carregue os padrões de fábrica da BIOS ou limpe o CMOS para redefinir as configurações.
Perguntas frequentes
A placa não inicia, tela preta, etc. O que devo fazer?
Consulte nosso artigo sobre os problemas mais comuns no LGA2011‑3.
Onde encontro drivers para esta placa?
A página com os drivers atuais para placas do soquete 2011‑3 está localizada aqui.
Como conecto o painel frontal?
É possível inicializar sem placa de vídeo?
Sim, a inicialização sem vídeo (headless) é possível na BIOS de fábrica.
Onde fica o chip da BIOS?
À direita do dissipador do chipset.
Qual módulo TPM 2.0 é compatível com esta placa?

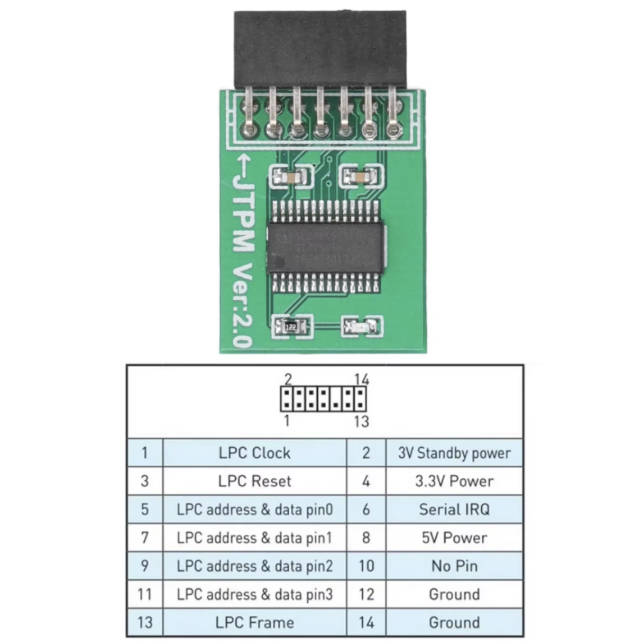

Você precisa de um módulo TPM 2.0 MSI LPC de 14 pinos — por exemplo, este aqui.
