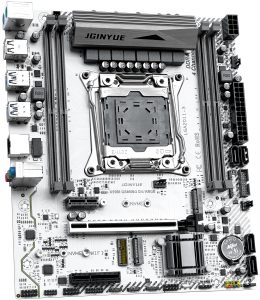

A JGINYUE X99M GAMING D4 (ARGB) é uma placa‑mãe LGA2011‑3 chinesa que se destaca pelo VRM robusto, controlador ARGB integrado e suporte a TPM 2.0.
Há também uma variante DDR3 — a X99M GAMING D3 — que oferece suporte apenas a um conjunto limitado de CPUs.
Existe um clone quase idêntico vendido como JieShuo X99 JS12; na nossa avaliação, ele é ligeiramente inferior no conjunto.
Especificações
| Modelo | JGINYUE X99M GAMING D4/ARGB |
|---|---|
| Soquete | LGA 2011‑3 |
| Chipset | C612 |
| Processadores suportados | Intel Core i7 (séries 5000 e 6000, Haswell‑E/Broadwell‑E) Intel Xeon E5‑1600 v3/v4, E5‑2600 v3/v4, E5‑4600 v3/v4 (Haswell‑EP/Broadwell‑EP) |
| Configuração de VRM | 4 fases (8 virtuais via doublers) MOSFETs totais: 24 (8 high‑side + 16 low‑side) |
| Memória suportada | 4 x DDR4 DIMM (quad‑channel) com suporte a ECC e não‑ECC Capacidade máxima: 128 GB |
| Suporte a modo de suspensão (S3) | Não |
| Slots de expansão | 1 x PCI‑e x16 (Gen 3.0) 1 x PCI‑e x4 1 x PCI‑e x1 |
| Armazenamento | 4 x SATA 3.0 2 x M.2 (NVMe, Gen 3.0 x4) |
| Conectores de ventoinha | 1 x cooler de CPU (4 pinos) 1 x ventoinha do VRM (2 pinos) 1 x ventoinha de gabinete (4 pinos) 1 x ventoinha de gabinete (3 pinos) |

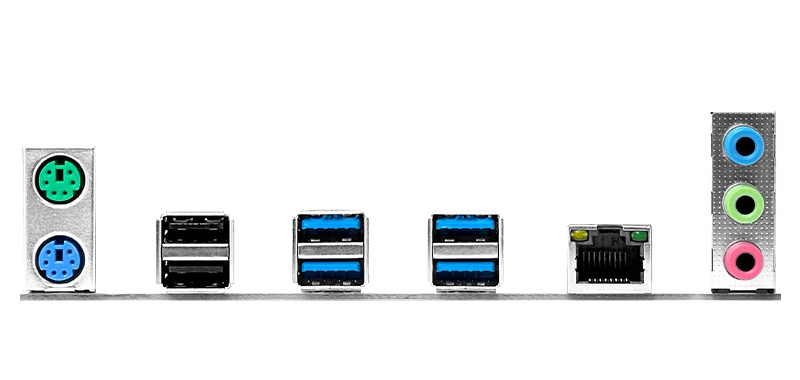

| Portas PS/2 | 2 (mouse + teclado) |
| Portas USB 3.0 | 4 (+ suporte para painel frontal) |
| Portas USB 2.0 | 2 (+ suporte para painel frontal) |
| Rede | Gigabit LAN (RTL8111 / RTL8168) |
| Áudio | 5.1 canais (ALC897) |
| Chip de BIOS | W25Q128JV |
| Super I/O | NCT5532D |
| Header JLPC | Sim |
| Header TPM 2.0 | LPC de 14 pinos |
| Extras | 5 x header ARGB 5V 3 pinos Slot x16 com reforço metálico Porta M.2 Wi‑Fi |
| Fator de forma e dimensões | mATX 235 x 220 mm |
| Preço aproximado |

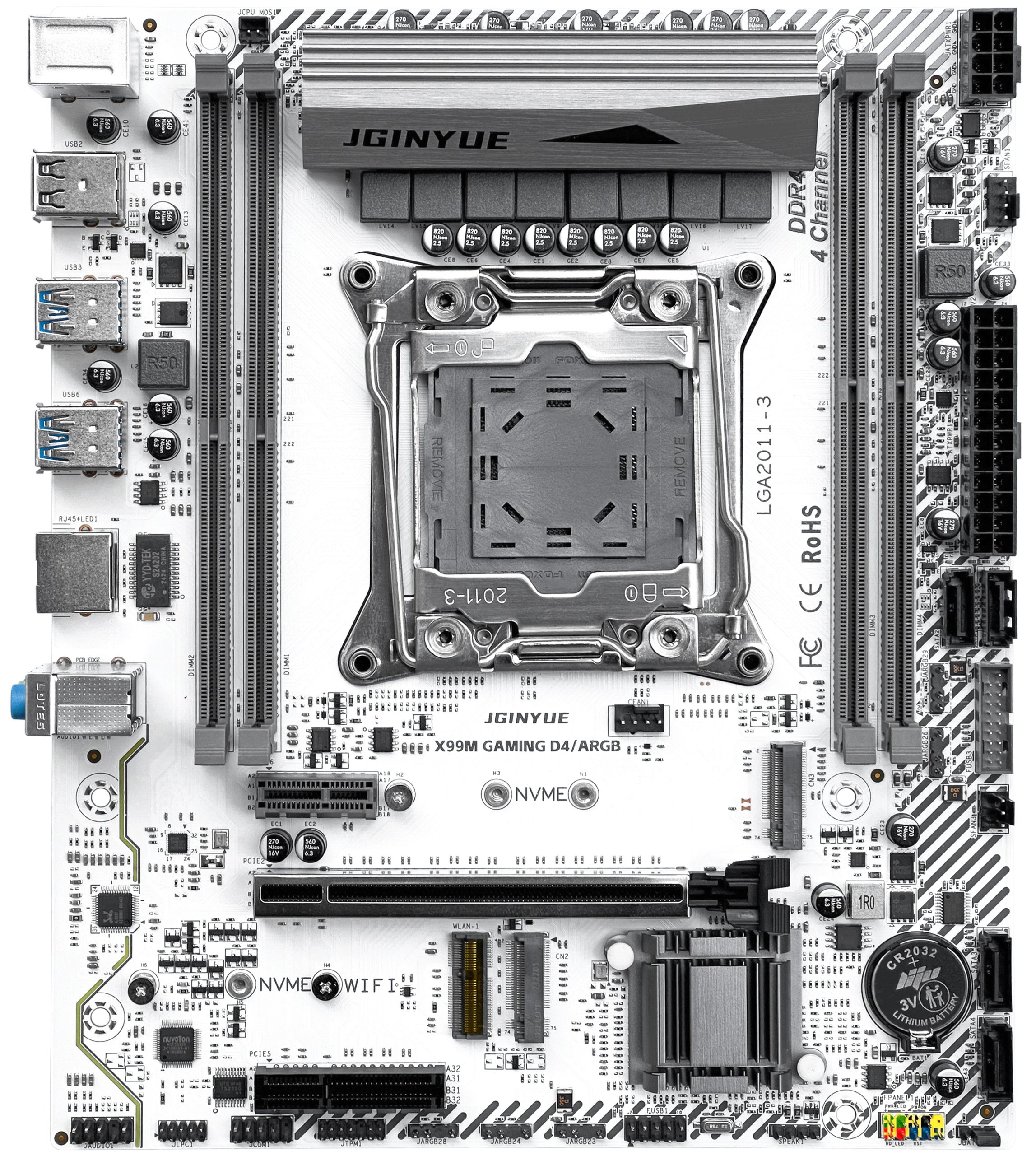

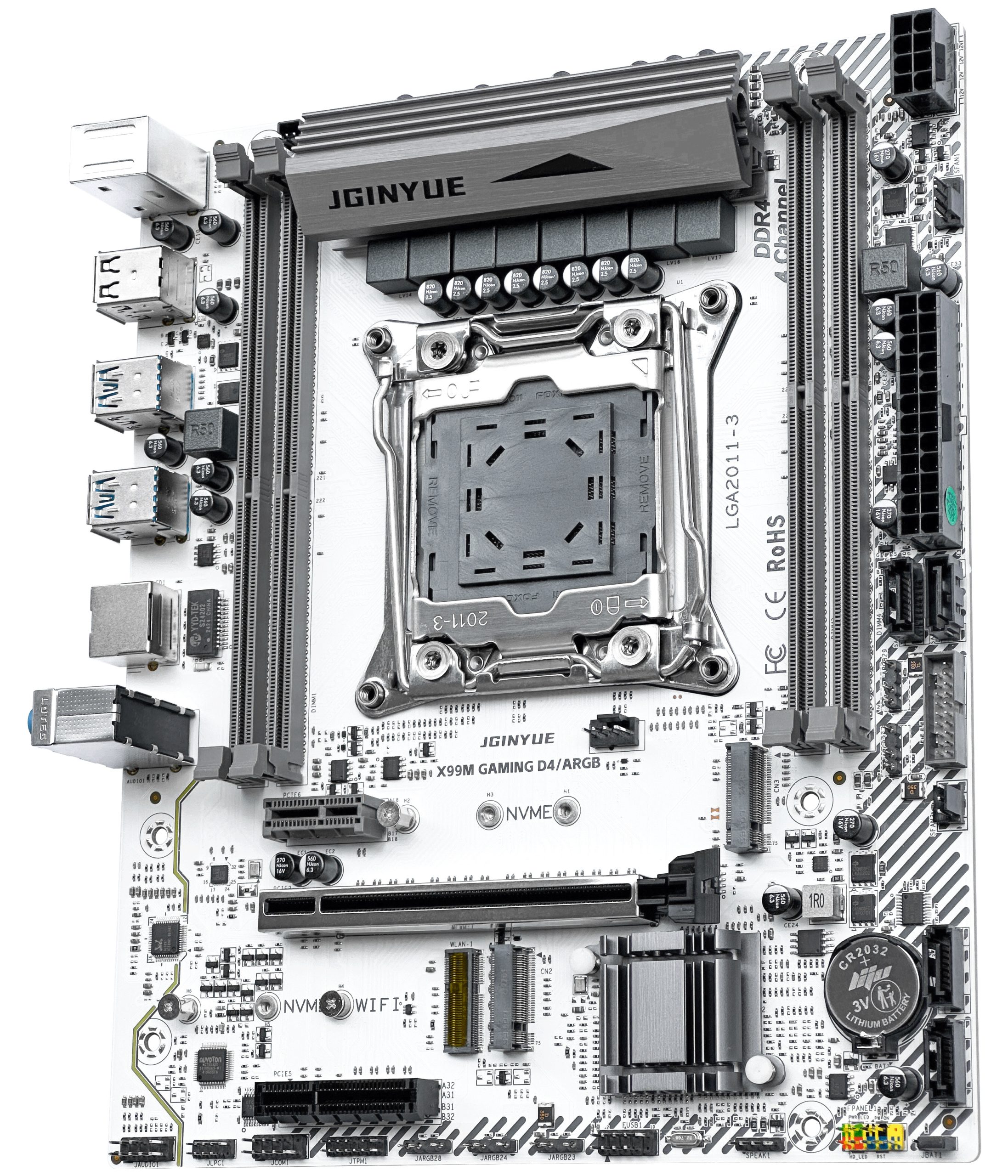

Visualmente, a placa é bem parecida com outros modelos micro‑ATX chineses. Graças ao chipset de classe servidor C612, não falta I/O moderno — mas sem exageros na quantidade.
O armazenamento inclui quatro portas SATA III (6 Gb/s) e dois slots M.2 para SSDs NVMe. Dispositivos M.2 NGFF (SATA) não são suportados.
Há cinco conectores (headers) ARGB de 5 V/3 pinos disponíveis. A placa não possui software proprietário de iluminação; o fabricante recomenda usar o OpenRGB, que funciona bem na maioria dos casos.
O estágio de alimentação (VRM) é o principal destaque do modelo. Este é um dos VRMs mais capazes que já vimos em placas chinesas: oito fases virtuais com três MOSFETs por fase, cobertas por um dissipador de cerca de 70 g. Essa configuração lida sem dificuldades com CPUs topo de linha em torno de 145 W de TDP. O VRM não conta com refrigeração ativa, mas traz um conector (header) de 2 pinos logo ao lado para quem quiser adicionar uma ventoinha.
De resto, a placa segue a mesma linha de muitos outros modelos chineses. Os controladores de áudio e rede são componentes básicos (a seção de áudio não possui capacitores de filtragem adicionais) e não há modo de suspensão (S3). Do lado positivo — e não tão óbvio —, temos o chip de BIOS Winbond (um dos menos problemáticos do mercado). Já do lado negativo, a ausência de um display POST e de um speaker integrado faz falta e pode dificultar a vida na hora de resolver problemas.
Revisões
Além da versão ARGB, existe uma variante padrão sem o controlador ARGB. Não há outras revisões conhecidas até o momento.
Recursos da BIOS
A BIOS de fábrica é baseada no Aptio V. Ela não tem uma GUI chamativa, mas inclui quase tudo de que você precisa: controles de temporização da memória, Above 4G Decoding e Resizable BAR, Secure Boot funcional e configuração para TPM 2.0. O Smart Fan está disponível apenas para conectores (headers) de 4 pinos. Como de costume, a BIOS traz um grande número de opções, mas muitas simplesmente não funcionam. Você também encontrará as peculiaridades comuns vistas em placas semelhantes: sensor de temperatura da placa‑mãe inoperante (não se assuste se vir algo em torno de 120 °C) e telemetria de consumo de energia que indica valores muito abaixo do real.
Diferente da maioria das placas X99, este modelo usa Intel SPS (Server Platform Services) em vez de Intel ME.
Guia simples de gravação da BIOS (Windows)
| BIOS version & date | Ram Timings | ReBAR | Unlocked CPU OC | Turbo Boost unlock | Secure Boot & TPM2.0 | Notes & Link |
|---|---|---|---|---|---|---|
| X9MPA Ver:004 08/17/2024 | + | + | - | - | + | Stock BIOS [Download] |
| X9MPS Ver:006 08/17/2024 | + | + | + | + | Stock BIOS + TBU for V3 CPUs (GAMING D3/ARGB) [Download] |
- Baixe o Intel Flash Programming Tool (FPTW) 9.1.10 nesta página.
- Abra o Prompt de Comando como Administrador.
- Copie o arquivo da sua BIOS (
bios.binoubios.rom) para a mesma pasta do FPTW. - No Prompt de Comando, navegue até a pasta do FPTW usando o comando
cd. - Faça backup primeiro:
fptw64 -d backup.bin - Grave a BIOS:
fptw64 -f bios.bin
Observações: substitua bios.bin pelo nome real do arquivo da sua BIOS.
Após a gravação, recomendamos redefinir as configurações ou limpar o CMOS.
Perguntas frequentes
Como conectar o painel frontal?
A placa não inicializa (tela preta etc.). O que fazer?
Veja nosso artigo sobre os problemas mais comuns do LGA2011‑3.
Onde encontro drivers para esta placa?
A página com os drivers atualizados para o soquete 2011‑3 está disponível aqui.
Onde fica o chip da BIOS?
À direita do dissipador do chipset.
Qual módulo TPM 2.0 é compatível com esta placa?
Você precisa de um módulo TPM 2.0 MSI LPC de 14 pinos — por exemplo, este aqui.
