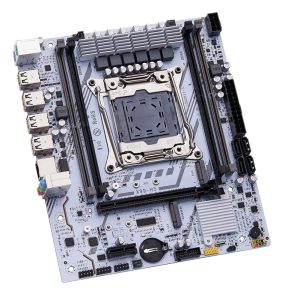

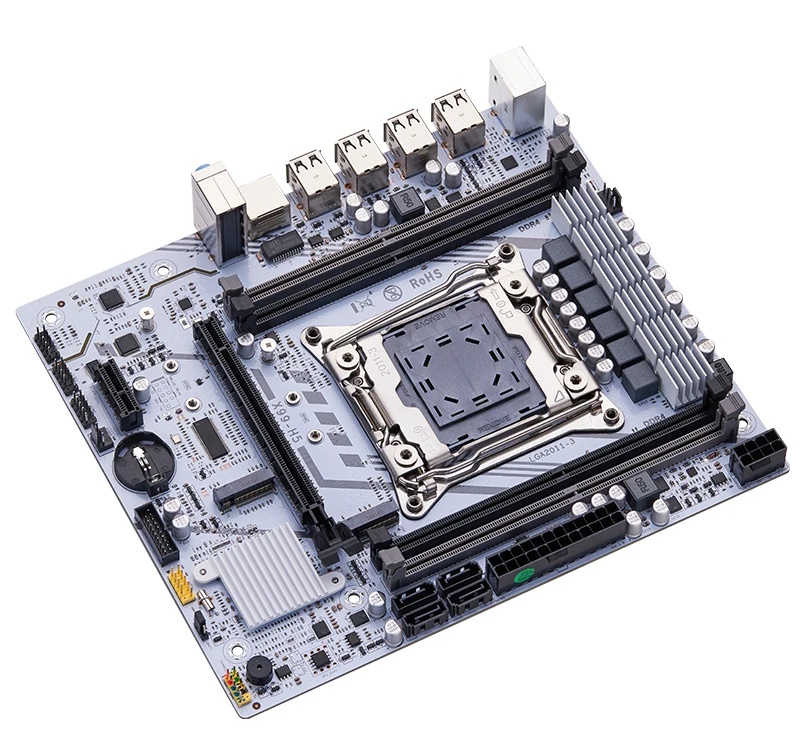

A X99‑H5 é a placa‑mãe mATX mais simples e econômica da Qiyida para LGA2011‑3. O modelo é baseado no chipset H55 e oferece um conjunto de recursos bastante limitado.
Os parentes mais próximos são a ZSUS X99‑8D4 e a ZSUS X99‑W.
Esta placa pertence à categoria mais básica de todas entre as X99. Se você está pensando em comprá-la, fica o aviso: o preço é super baixo, mas na grande maioria dos casos essa economia não vale a pena.
Os fabricantes cortam muitos custos nesses modelos, então prepare-se para limitações de hardware e de software. Dá para resolver alguns problemas, mas isso vai exigir tempo, paciência e, muito provavelmente, um gravador de BIOS SPI.
Se você quer um bom funcionamento, facilidade para regravar a BIOS e portas modernas, vale mais a pena investir um pouquinho a mais em modelos como a Qiyida X99 K9s, Qiyida X99 H9s ou X99-XD4.
Especificações
| Modelo | Qiyida X99‑H5 |
|---|---|
| Soquete | LGA2011‑3 |
| Chipset | H55 |
| Processadores compatíveis | Intel Core i7 (séries 5000 e 6000, Haswell‑E/Broadwell‑E) Intel Xeon E5‑1600 v3/v4, E5‑2600 v3/v4, E5‑4600 v3/v4 (Haswell‑EP/Broadwell‑EP) |
| Configuração do VRM | 3 fases (6 virtuais via duplicadores) Total de MOSFETs: 12 (6 high‑side + 6 low‑side) |
| TDP máximo recomendado | até 90 W (processadores v3) até 100 W (processadores v4) |
| Memória suportada | 4 × DDR4 DIMM (dual‑channel), com suporte a ECC e não‑ECC Capacidade máxima: 64 GB |
| Suporte ao modo de suspensão (S3) | Não |
| Slots de expansão | 1 × PCIe x16 (Gen 3.0) 1 × PCIe x1 (Gen 2.0) |
| Armazenamento | 4 × SATA 2.0 2 × M.2 NVMe (Gen 3.0 x4) |
| Conectores de ventoinha | 1 × cooler da CPU (4 pinos) 2 × ventoinhas do gabinete (3 pinos) |

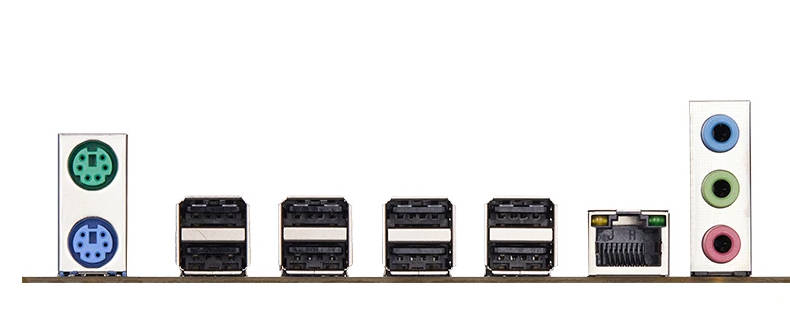

| Portas PS/2 | 2 (mouse + teclado) |
| Portas USB 3.0 | - |
| Portas USB 2.0 | 8 (+ conector interno) |
| Rede | Gigabit LAN (RTL8168H / RTL8111H) |
| Áudio | 5.1 canais (ALC662 / ALC897) |
| Super I/O | NCT5532D |
| Chip da BIOS | Winbond 25Q128JVSQ |
| Conector TPM 2.0 | Não |
| Conector JLPC1 | Sim |
| Formato | mATX, 220 × 190 mm |
| Preço aproximado |
O chipset H55 usado por esta placa foi introduzido em 2010 e, mesmo naquela época, já não oferecia suporte moderno de I/O. É o principal motivo de a placa ser tão barata, mas o preço a pagar é a ausência de SATA III e USB 3.0. Felizmente, o fabricante incluiu dois slots M.2 NVMe cujas linhas (lanes) vêm diretamente do processador (portanto, o chipset não os afeta), o que compensa em parte a falta de SATA rápido. Quanto ao USB 3.0 ausente, será preciso conviver sem ele ou usar o único slot de expansão PCIe x1 disponível.

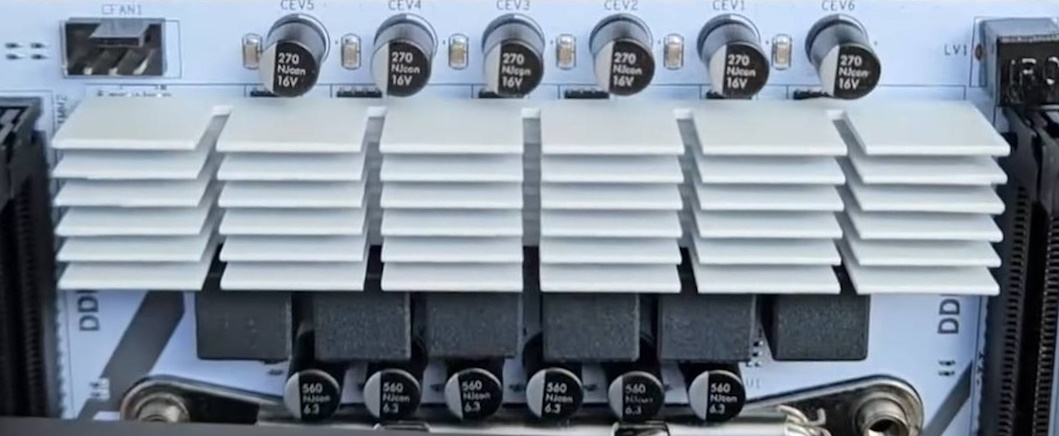

O VRM/etapas de alimentação é típico para placas desta classe: três fases dobradas (seis “virtuais”), com dois MOSFETs por fase. Não recomendamos usar CPUs com TDP acima de 100 W; se for inevitável, adicione ventilação extra sobre a área do VRM desde o início.
No restante, trata‑se de uma típica placa chinesa de entrada: PCB fino, sem modo de suspensão S3, áudio básico sem capacitores de filtragem dedicados e apenas dois conectores para ventoinhas (o conector de 4 pinos é o único controlável). Entre os pontos positivos há um alto‑falante de PC integrado, chip de BIOS da Winbond, qualidade de construção decente e um visual bastante atraente.
Observação sobre TPM 2.0: Não há um header dedicado para TPM 2.0, mas a placa expõe um header JLPC1 que pode aceitar módulos TPM 2.0 via LPC. Saiba mais sobre o TPM 2.0 em placas‑mãe X99 chinesas.
Recursos do BIOS

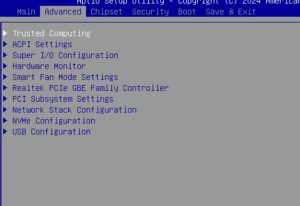

A placa usa uma UEFI/BIOS chinesa clássica baseada em Aptio V. A Qiyida incluiu as opções mais básicas no firmware: ajuste de timings de memória, suporte a ReBAR e TPM 2.0. A opção de Secure Boot também está presente no menu, mas não foi testada. A BIOS mantém as falhas típicas — leitura incorreta da temperatura da placa-mãe, sensor de consumo impreciso e SmartFan funcionando apenas no conector de 4 pinos. Ela dá conta do recado para o uso diário, mas é preciso ter em mente as limitações do chipset.
Placas-mãe com chipsets da série 5 costumam dar problemas ao desativar o CSM ou ativar o Secure Boot. Se você se deparou com algo do tipo após mudar essas configurações, confira o nosso guia de solução.
O uso de chipsets da série 5 complica o backup e a gravação da BIOS. Ferramentas padrão como a Intel Flash Programming Tool não funcionam com essas plataformas. AFUDOS / AFUWIN geram apenas o dump da região da BIOS. Gravação e backup completos exigem um gravador de BIOS.
| BIOS version & date | Ram Timings | ReBAR | Unlocked CPU OC | Turbo Boost unlock | Undervolt | Secure Boot & TPM2.0 Support | Notes & Link |
|---|---|---|---|---|---|---|---|
| X99H5 Ver:002 07/09/2024 | + | + | - | - | - | + | Stock BIOS [Download] |
| X99H5 Ver:002 07/09/2024 | + | + | - | + | -50 mV | + | Stock BIOS + TBU for V3 CPUs [Download] |
Perguntas frequentes
A placa não inicializa, tela preta etc. — o que fazer?
Confira nosso guia sobre os problemas mais comuns no LGA2011‑3.
Onde encontro drivers para esta placa?
Nossa coleção atual de drivers para placas do soquete 2011‑3 está aqui.

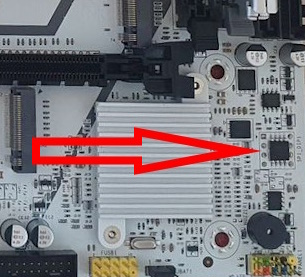

Onde fica o chip do BIOS?
À direita do dissipador do chipset — é possível prender diretamente a presilha (clip) do programador.
Como conectar o painel frontal?
Conclusão
Análise OldRigRevive
5.0
3.5
2.5
3.6
