A Machinist X99‑MR9S é uma placa‑mãe ATX de tamanho completo lançada em 2022 e posicionada como uma opção de alto desempenho.
Desde então, surgiram várias novas revisões; o circuito de alimentação foi aprimorado e o suporte a TPM 2.0 foi adicionado. Esta análise examina a versão atual da placa e se vale a pena considerá‑la em 2026.
Especificações
| Modelo | Machinist X99‑MR9S v6.0 |
|---|---|
| Soquete | LGA 2011‑3 |
| Chipset | B85 / Q87 / C226 |
| Processadores suportados | Intel Core i7 (séries 5000 e 6000, Haswell‑E/Broadwell‑E) Intel Xeon E5‑1600 v3/v4, E5‑2600 v3/v4, E5‑4600 v3/v4 (Haswell‑EP/Broadwell‑EP) |
| Configuração de VRM | 4 fases (8 virtuais via doublers) MOSFETs totais: 24 (8 high‑side + 16 low‑side) |
| Memória suportada | 8 x DDR4 DIMM (quad‑channel) com suporte a ECC e não‑ECC Capacidade máxima: 256 GB |
| Suporte a modo de suspensão (S3) | Apenas nas revisões mais recentes |
| Slots de expansão | 2 x PCI‑e x16 (Gen 3.0) 1 x PCI‑e x4 (Gen 3.0, tamanho completo) 1 x PCI‑e x1 (Gen 2.0, tamanho completo) 1 x PCI‑e x1 (Gen 2.0) |
| Armazenamento | 4 x SATA 3.0 2 x SATA 2.0 1 x M.2 (NVMe, Gen 3.0 x4) 1 x M.2 (NGFF) |
| Conectores de ventoinha | 1 x cooler de CPU (4 pinos) 1 x ventoinha de gabinete (4 pinos) 2 x ventoinhas de gabinete (3 pinos) |
| Portas PS/2 | 2 (mouse + teclado) |
| Portas USB 3.0 | 2 (+ suporte para painel frontal) |
| Portas USB 2.0 | 6 (+ suporte para painel frontal) |
| Rede | Gigabit LAN (RTL8111 / RTL8168) |
| Áudio | 7.1 canais (ALC897) |
| Extras | Porta M.2 Wi‑Fi Display de código POST Slots x16 com reforço metálico Botões de Power/Reset integrados |
| Header JLPC1 | Sim |
| Header TPM 2.0 | LPC de 14 pinos (somente na revisão TPM2.0) |
| Fator de forma e dimensões | ATX 245 x 300 mm |
| Preço aproximado |

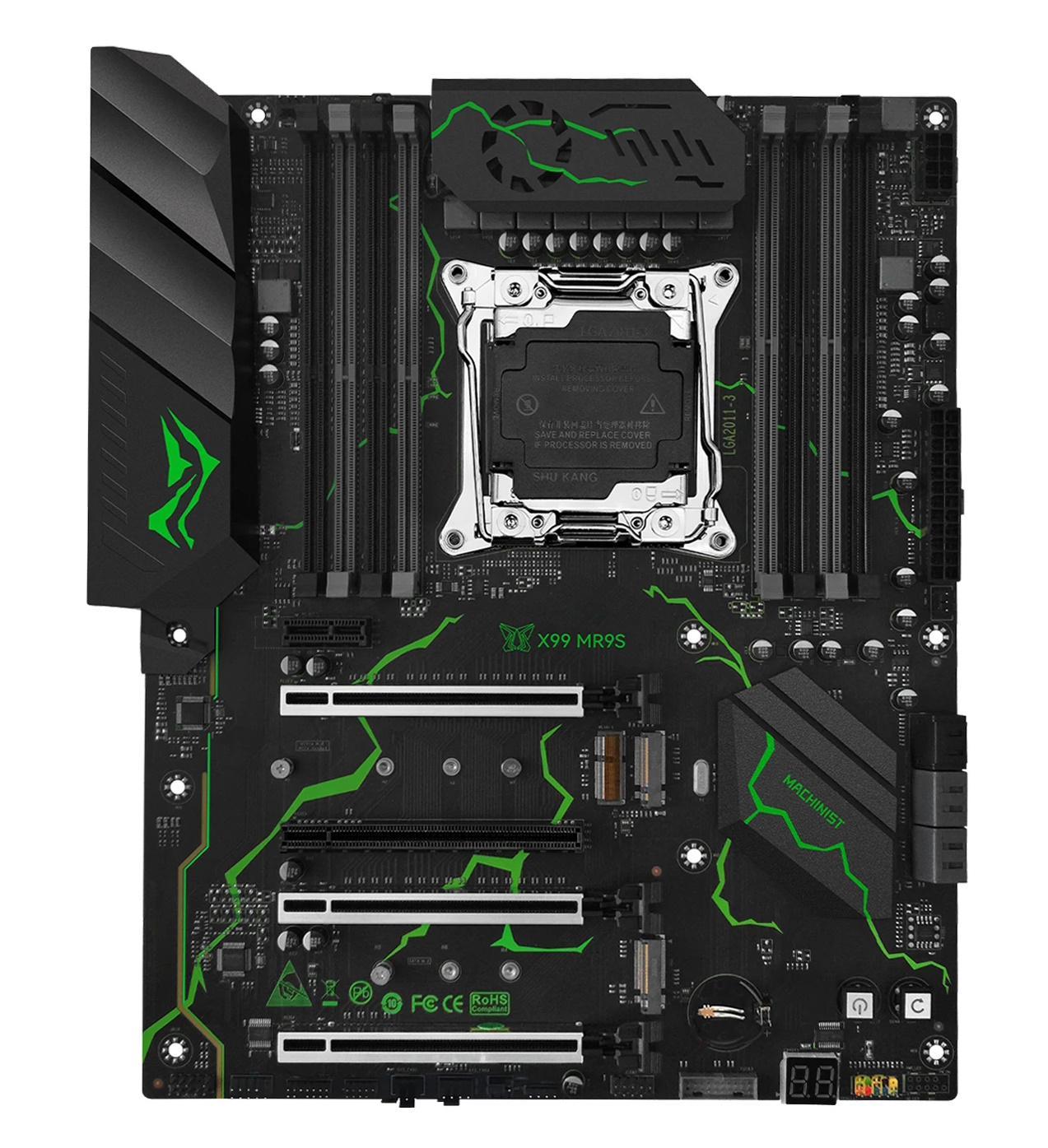

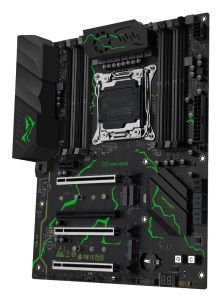

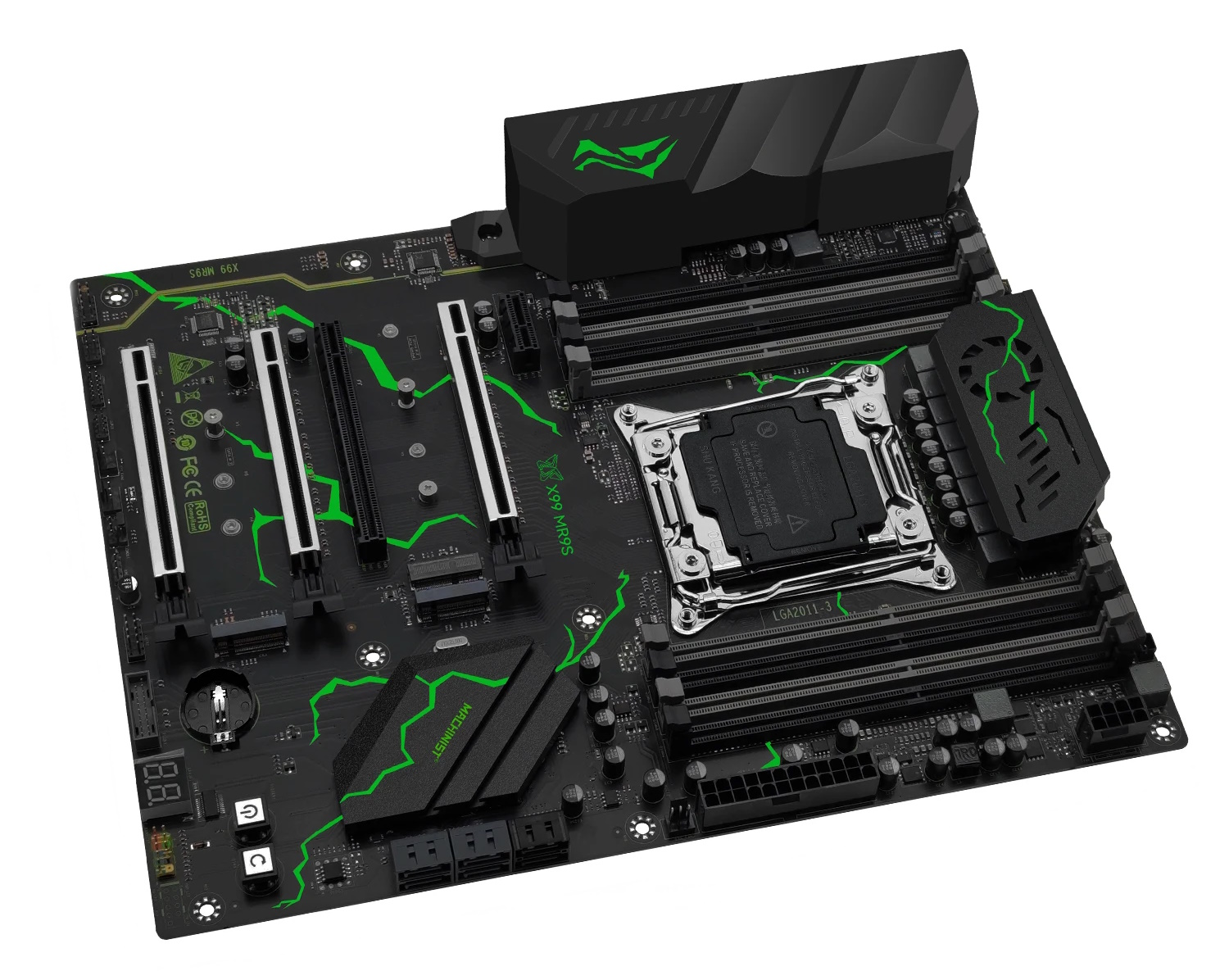

A placa é vendida na cor verde (uma variante preta e branca existia antes) e tem visual bastante moderno. Para um toque mais premium, há espelho traseiro de I/O integrado, slots PCIe x16 reforçados em metal e botões de power e reset integrados.
A primeira característica marcante salta aos olhos: oito slots DDR4 com suporte a quad‑channel, permitindo até 256 GB de memória em uma configuração de soquete único. É impressionante — especialmente se você realmente conseguir aproveitar tanta RAM.
O segundo destaque é um dos VRMs mais fortes encontrados em placas X99 chinesas. O VRM é baseado no controlador PWM uP1649Q com quatro drivers uP1961S e utiliza MOSFETs SM4503NHKP (high-side, 80 A / 3 mΩ) e SM4508NHKP (low-side, 49 A / 6,8 mΩ). Implementa oito fases virtuais, cada uma com três MOSFETs: um SM4503 no high-side e dois SM4508 no low-side (low-side dobrado). Essa configuração lida sem dificuldades com CPUs topo de linha em torno de 145 W de TDP.
O arranjo PCIe também merece atenção. Embora existam quatro slots de tamanho completo, apenas dois são x16 eletricamente; os outros dois são ligados como x1 e x4. Há ainda um slot x1 curto. Ordem real dos slots (de cima para baixo): x1 (Gen 2.0, curto), x16 (Gen 3.0), x1 (Gen 2.0, tamanho completo), x16 (Gen 3.0), x4 (Gen 3.0, tamanho completo).
Agora, os pontos negativos — começando pelo chipset. Diferente do C612, comum em placas desta classe, este modelo usa chipsets desktop Intel da série 8 (normalmente B85/Q87) ou o C226 de classe servidor. Isso ajudou a reduzir o custo, mas à custa de parte do I/O moderno. Por conta dessa escolha, você recebe apenas duas portas USB 3.0; além das quatro portas SATA III, há duas portas SATA II mais lentas.
Embora a falta de um modo de suspensão (S3) funcional fosse um grande problema nas primeiras revisões, versões recentes da placa aparentemente corrigiram isso, embora não esteja disponível em todas as revisões. Também vale notar as leituras de consumo de energia da CPU significativamente subestimadas e a qualidade mediana do áudio integrado.
Revisões
A placa está em produção há alguns anos e, nesse período, o fabricante lançou muitas revisões. Infelizmente, não há changelog público, o que dificulta o rastreamento.

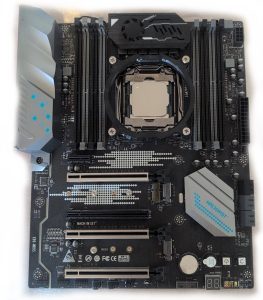

No mínimo, a X99‑MR9S existe nas revisões: 1.0 / 1.2 / 2.0 / 6.0 / 6.2, e podem existir variantes mais raras. As revisões 1.0 e 1.2 foram produzidas tanto em verde quanto em preto e branco, mas a partir da versão 6.0 a placa parece ser vendida apenas em verde.
As primeiras versões tinham VRM de 6 fases (três MOSFETs por fase), às vezes usavam um codec de áudio mais simples, traziam dissipadores com formatos diferentes e podiam não ter o espelho de I/O integrado. Com o tempo, o layout do VRM foi revisado e, depois, surgiu uma revisão com suporte a TPM 2.0. Os componentes‑chave (família de chipsets, Super I/O etc.) não mudaram.
Embora as primeiras versões não tenham um conector (header) nativo para TPM 2.0, todas expõem um conector LPC (JLPC1), então ainda é possível instalar um módulo TPM 2.0 funcional. Saiba mais sobre TPM 2.0 em placas‑mãe X99 chinesas.
Revisões com suporte a TPM 2.0

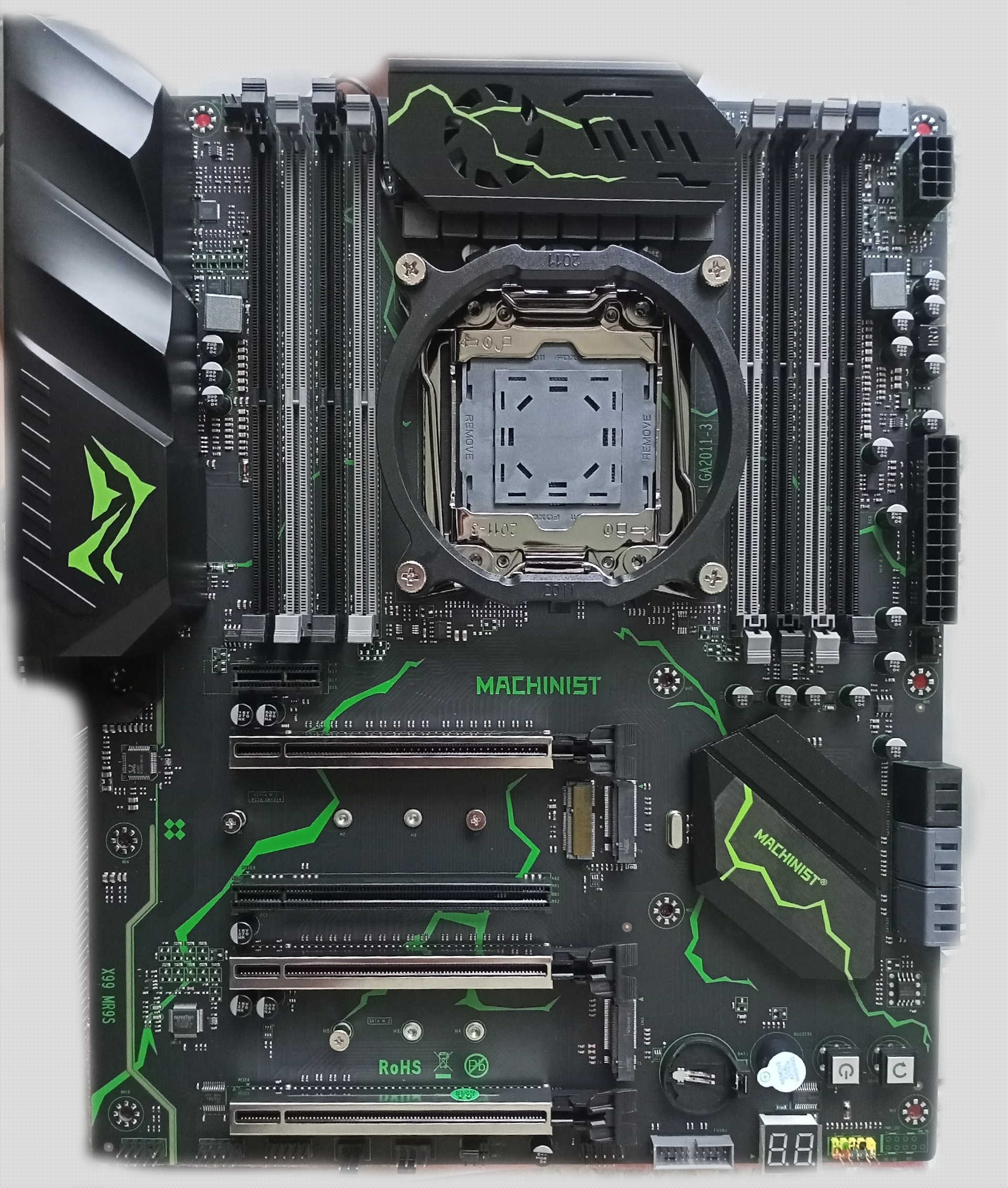

O conector (header) nativo para TPM 2.0 foi introduzido pela primeira vez na revisão 6.0 e também está presente na nova revisão 6.2. Revisões anteriores não receberam essa atualização e provavelmente foram descontinuadas.
Além da adição do conector TPM 2.0, essas novas iterações (6.0 e 6.2) não trazem mais o alto‑falante integrado, embora exista um conector para ele.
Recursos da BIOS
A placa roda uma UEFI/BIOS baseada no Aptio V. Por muito tempo, a BIOS de fábrica foi um grande ponto fraco, já que o fabricante mostrava pouco interesse em trazer atualizações significativas.
Para todas as versões anteriores à revisão 6.2, os recursos básicos permanecem idênticos: embora Secure Boot, configuração de TPM 2.0 e Above 4G Decoding estejam disponíveis, a BIOS de fábrica carece completamente de acesso aos controles de timings de memória e ao Resizable BAR, embora a bifurcação PCIe funcione como esperado.
Essa limitação de longa data foi finalmente corrigida na última revisão 6.2. Ela vem com recursos pré-desbloqueados que antes exigiam modificação manual, oferecendo suporte nativo para controles de timings de memória e Resizable BAR (ReBAR) direto da caixa.
Os arquivos de BIOS são compatíveis entre as revisões?
Não temos uma resposta definitiva. Sabe‑se que os firmwares das versões 1.0 e 1.2 são intercambiáveis, mas a compatibilidade com revisões posteriores ainda é desconhecida.
Guia simples de gravação da BIOS (Windows)
| BIOS version & date | Ram Timings | ReBAR | Unlocked CPU OC | Turbo Boost unlock | Undervolt | Secure Boot & TPM2.0 | Notes & Link |
|---|---|---|---|---|---|---|---|
| X9D43 Ver:803 03/23/2022 | - | - | - | - | - | + | Stock BIOS from 1.0 rev [Download] |
| X9D43 Ver:803 03/23/2022 | + | - | + | + | - | + | Stock BIOS from 1.0 rev. patched by UltimatePatcherTool + TBU for V3 CPUs [Download] |
| X9MRS Ver:003 07/13/2022 | - | - | - | - | - | + | Stock BIOS from 1.2 rev [Download] |
| X9MRS Ver:003 07/13/2022 | + | - | - | - | - | + | Stock BIOS from 1.2 rev + timing [Download] |
| X9MRS Ver:008 06/12/2023 | - | - | - | - | - | + | Stock BIOS from 6.0 rev [Download] |
| X9MRS Ver:008 06/12/2023 | - | - | - | + | -50 mV | + | Stock BIOS from 6.0 rev + TBU for V3 CPUs [Download] |
| X9MRS Ver:010 02/21/2025 17:00:52 | + | + | - | - | - | + | Stock BIOS from 6.2 rev [Download] |
| BX99DA14 | + | + | + | - | - | + | Custom BIOS from iEngineer. Timings + ReBAR + Unlocked CPU overclock... [Link] |
- Baixe o FPTW 9.1.10 nesta página.
- Abra o Prompt de Comando como Administrador.
- Copie o arquivo da sua BIOS (
bios.binoubios.rom) para a mesma pasta do FPTW. - No Prompt de Comando, navegue até a pasta do FPTW usando
cd. - Faça backup primeiro:
fptw64 -d backup.bin - Grave a BIOS:
fptw64 -f bios.bin
Observação: substitua bios.bin pelo nome real do seu arquivo de BIOS. Se o FPT informar que não consegue acessar partes da BIOS, reinicie, acesse a BIOS e desative a proteção de gravação (IntelRCSetup → PCH Configuration → Security Configuration → BIOS Lock: Disable).
Após a gravação, recomendamos redefinir as configurações ou limpar o CMOS.
Perguntas frequentes
Quais slots de memória são primários e quais devo preencher primeiro?
A placa não inicializa (tela preta etc.). O que fazer?
Veja nosso artigo sobre os problemas mais comuns do LGA2011‑3.
Onde encontro drivers para esta placa?
A página com os drivers antigos para o soquete 2011‑3 está aqui.
Onde fica o chip da BIOS?
À direita do dissipador do chipset. É possível usar um clip de programação (SOIC clip).
Qual módulo TPM 2.0 é compatível com esta placa (revisão com conector TPM nativo)?
Você precisa de um módulo TPM 2.0 MSI LPC de 14 pinos — por exemplo, este aqui.
Conclusão
Análise OldRigRevive
4.0
4.7
4.3
4.3
“A Machinist X99‑MR9S é uma placa interessante, porém desequilibrada. É uma placa relativamente cara, com VRM forte e oito slots DDR4, mas um chipset desktop de classe básica inevitavelmente limita seus recursos de I/O modernos. Embora as revisões posteriores tenham resolvido muitas das antigas peculiaridades de hardware e firmware da plataforma, a placa‑mãe continua sendo uma escolha que exige alguns compromissos — aparentemente inevitáveis ao lidar com hardware chinês.”
