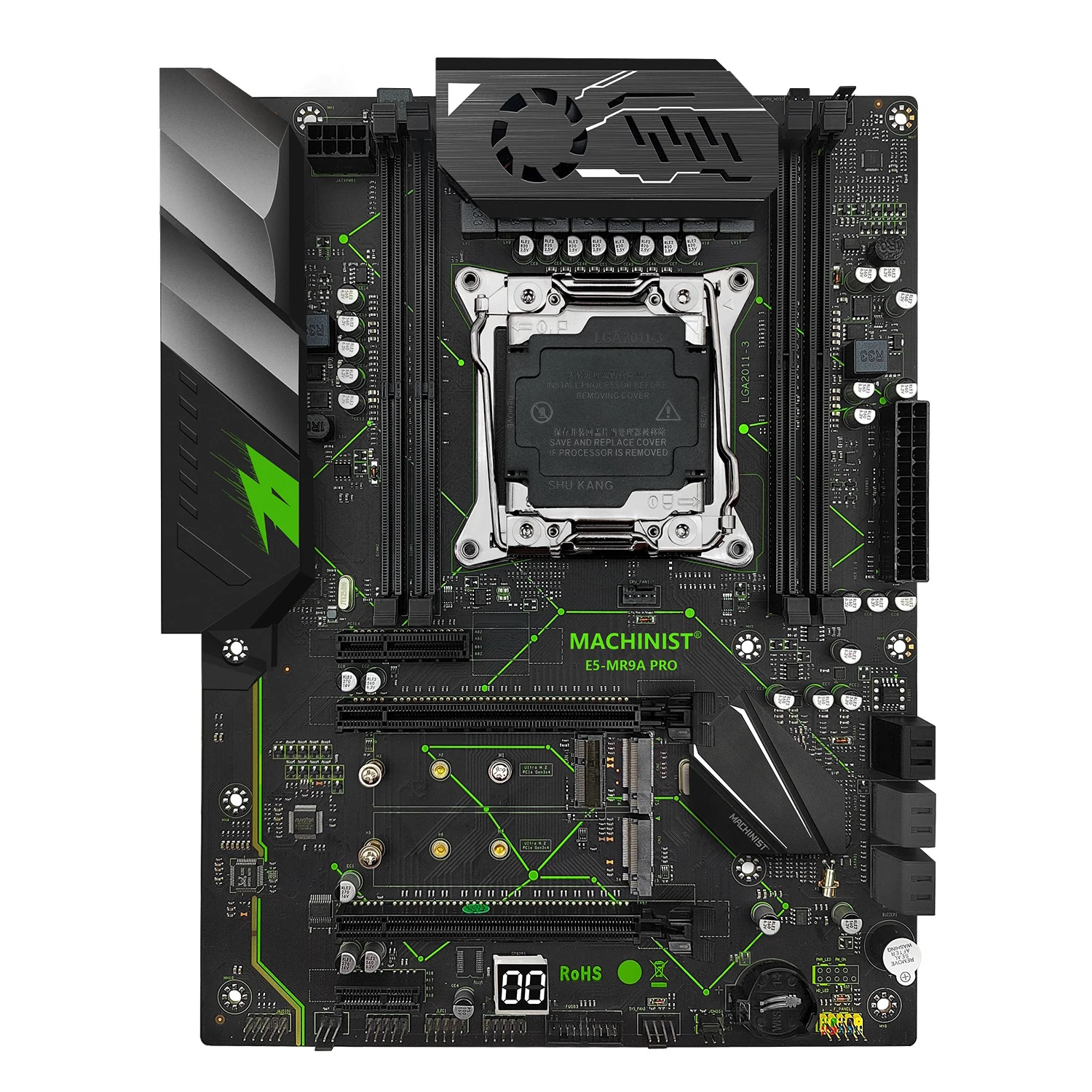

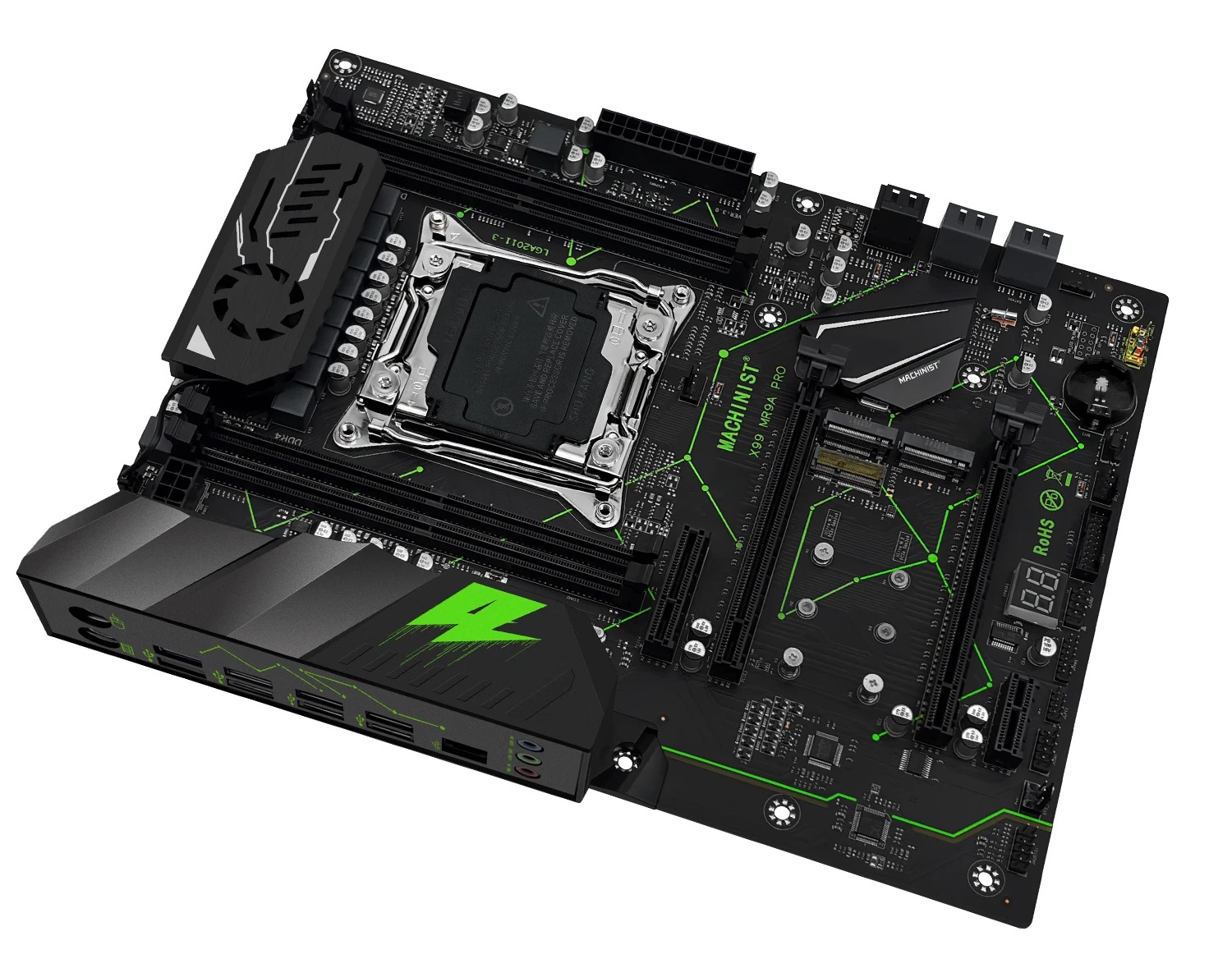

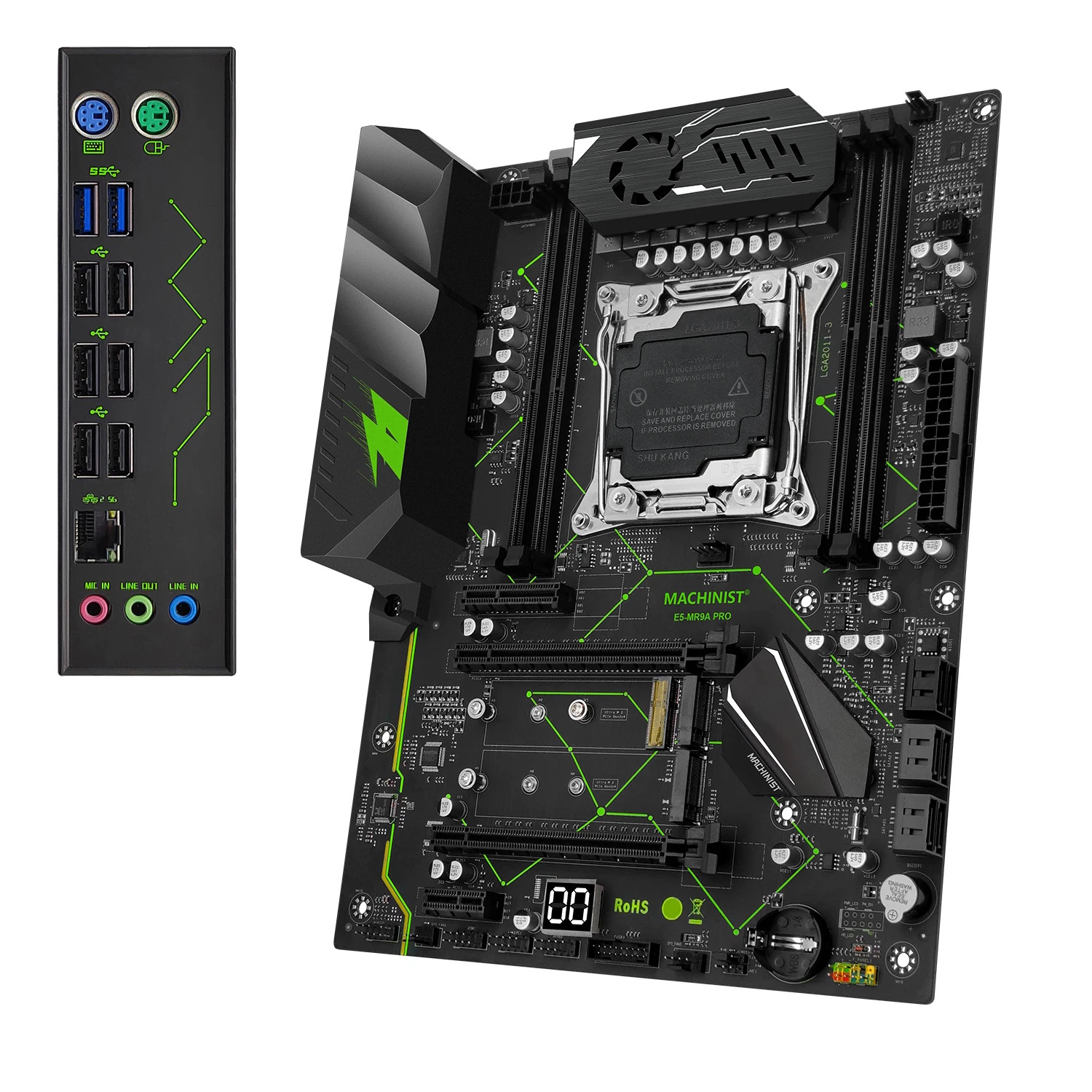

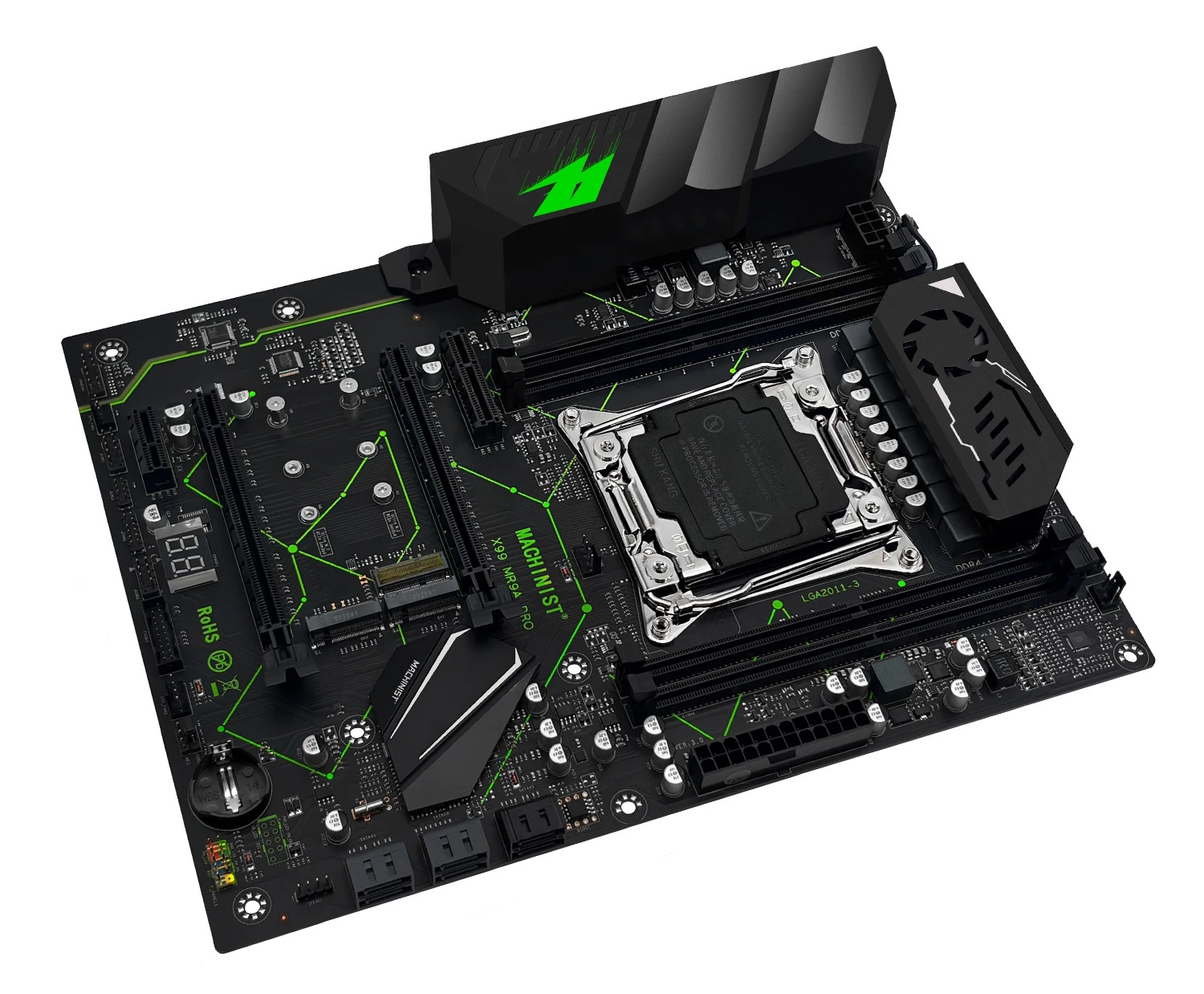

A X99 MR9A PRO é uma das placas-mãe mais bem-sucedidas produzidas pela Machinist. É um modelo ATX de tamanho completo, com muitas portas e um VRM capaz de aguentar os processadores mais potentes desse soquete.
Especificações
| Modelo | Machinist X99‑MR9A PRO |
|---|---|
| Soquete | LGA2011‑3 |
| Chipset | B85 / Q87 / C226 |
| Processadores compatíveis | Intel Core i7 (séries 5000 e 6000, Haswell‑E/Broadwell‑E) Intel Xeon E5‑1600 v3/v4, E5‑2600 v3/v4, E5‑4600 v3/v4 (Haswell‑EP/Broadwell‑EP) |
| Configuração do VRM | 4 fases (8 virtuais via duplicadores) Total de MOSFETs: 24 (8 high‑side + 16 low‑side) |
| Memória suportada | 4 × DDR4 DIMM (quad‑channel), com suporte a ECC e não‑ECC Capacidade máxima: 128 GB |
| Suporte ao modo de suspensão | Sim |
| Slots de expansão | 2 × PCIe x16 (Gen 3.0) 1 × PCIe x4 (Gen 3.0) 1 × PCIe x1 (Gen 2.0) |
| Armazenamento | 4 × SATA 3.0 2 × SATA 2.0 2 × M.2 (NVMe, Gen 3.0 x4) |
| Conectores de ventoinha | 1 × cooler da CPU (4 pinos) 1 × ventoinha do gabinete (4 pinos) 2 × ventoinhas do gabinete (3 pinos) |
| Portas PS/2 | 2 (mouse + teclado) |
| Portas USB 3.0 | 2 (+ conector interno) |
| Portas USB 2.0 | 6 (+ conector interno) |
| Rede | Gigabit LAN (RTL8111 / RTL8168) |
| Áudio | 5.1 canais (ALC897) |
| Extra | Slot M.2 para Wi‑Fi Display de código POST |
| Chip da BIOS | W25Q128FV |
| Conector JLPC1 | Sim |
| Conector TPM 2.0 | LPC de 14 pinos (apenas na revisão com TPM2.0) |
| Formato | ATX, 280 × 215 mm |
| Preço aproximado |
Um dos principais destaques deste modelo é o subsistema de alimentação (VRM), com 8 fases virtuais. Cada fase utiliza três MOSFETs. São usados MOSFETs SM4503NHKP (80 A/3 mΩ) (x8, high‑side) e SM4508NHKP (49 A/6,8 mΩ) (x16, low‑side), o controlador PWM UP1649Q, comum em placas chinesas, e drivers de MOSFET uP1961S (x4). Essa configuração, especialmente com resfriamento ativo, consegue lidar com CPUs potentes como o Xeon E5‑2699 v3.
O subsistema de armazenamento oferece 6 portas SATA (apenas 4 delas são SATA 3) e dois slots M.2 operando em PCIe 3.0 x4. A placa também oferece vários slots PCIe: os slots x16 e x4 são ligados ao processador, enquanto o slot x1 é ligado ao chipset e limitado a PCIe 2.0.
Entre os pontos positivos estão um PCB espesso de 10 camadas, a presença de um PC speaker e de um display de códigos POST, além de um I/O shield traseiro integrado (de plástico), que dá um visual mais moderno à placa.
A principal decepção é o uso de um chipset desktop, e não de servidor. O mais comum é o B85, mas existem variantes com Q87 e até C226. Em termos de recursos, essas variantes são equivalentes, mas todas elas têm uma quantidade limitada de portas USB 3.0.
Além disso, a placa tem todas as desvantagens tradicionais:
- Ativar barra de status: Exibir → Barra de Status
- Clicar com o botão direito na barra de status na parte inferior → Módulos HWMon → Desmarcar PCH / Bibxy
- Caso não funcione, desabilitar todos os sensores e ativar um por vez para identificar o culpado.
Revisões
A placa é produzida há pelo menos alguns anos e, nesse período, o fabricante lançou muitas revisões. A primeira versão tinha um VRM reduzido e um chip de áudio mais simples; no entanto, todas as revisões subsequentes vieram com alimentação de 8 fases e o já conhecido ALC897. Pelo visto, não há outras diferenças significativas entre as versões, e os firmwares de diferentes revisões funcionam perfeitamente entre si.
Embora as primeiras versões não tenham um conector dedicado para TPM 2.0, todas têm um header JLPC1, então ainda é possível obter um TPM 2.0 funcional. Saiba mais sobre o TPM 2.0 em placas‑mãe X99 chinesas — aqui.

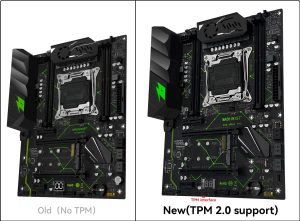

Revisão com suporte a TPM 2.0

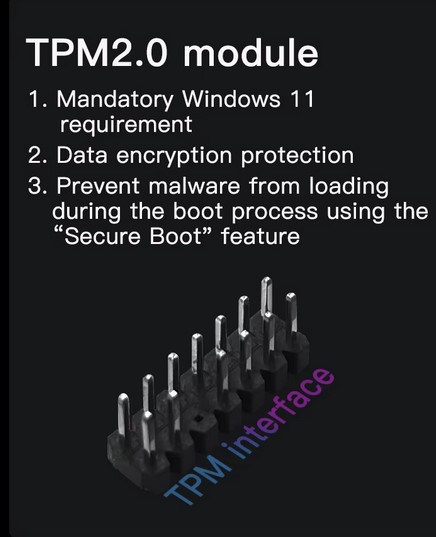

Uma revisão posterior com conector TPM 2.0 de 14 pinos também está à venda; para funcionamento completo, basta inserir um módulo compatível — não são necessárias modificações na placa.
Recursos do BIOS
O firmware de fábrica nunca foi o ponto forte das placas da Machinist, e a MR9A PRO não é exceção. O BIOS não oferece acesso aos timings de memória, não faz overclock em CPUs desbloqueadas e vem com os bugs de sempre: leituras imprecisas de temperatura da placa e de consumo, e o Smart Fan só funciona no conector de 4 pinos da CPU. Naturalmente, recursos como Resizable BAR também estão ausentes.
Felizmente, a maioria dessas limitações pode ser corrigida flasheando um BIOS customizado ou de outras placas chinesas.
Guia rápido para flashear o BIOS (Via Windows)
| BIOS version & date | Ram Timings | ReBAR | Unlocked CPU OC | Turbo Boost unlock | Undervolt | TPM2.0 Support | Notes & Link |
|---|---|---|---|---|---|---|---|
| X9R9P Ver:005 03/22/2023 19:30:19 | - | - | - | - | - | + | Stock BIOS from revision 1.2 [Download] |
| X9R9P Ver:005 03/22/2023 19:30:19 | + | + | - | - | - | + | Stock BIOS + Ram Timings + BCLK 100.00MHz [Download] |
| X9R9P Ver:003 30/08/2022 16:30:35 | - | - | - | - | - | + | Stock BIOS from revision 2.2 [Download] |
| X9R9P Ver:003 30/08/2022 16:30:35 | + | - | - | - | - | + | Stock BIOS + Ram Timings + BCLK 100.00MHz [Download] |
| 10/15/2020 14:21:26 Ver: X99MA011 | + | - | - | + | -50 mV | + | BIOS from Huananzhi x99 8m-f. Timings + TBU + Undervolt. [Download] |
| BX99DA04 | + | + | + | - | - | + | Custom BIOS from iEngineer. Timings + ReBAR + Unlocked CPU overclock... [Link] |
- Baixe o FPTW 9.1.10 nesta página.
- Abra o Prompt de Comando como Administrador.
- Copie o seu arquivo do BIOS (
bios.binoubios.rom) para a mesma pasta do FPTW. - No Prompt de Comando, navegue até a pasta do FPTW usando o comando
cd. - Faça o flash do BIOS com o seguinte comando:
fptw64 -f bios.bin
Observação: Substitua bios.bin pelo nome real do seu arquivo do BIOS modificado, se for diferente. Caso o FPT dê erro de acesso, reinicie o PC, entre no setup e desative a proteção manualmente (IntelRCSetup -> PCH Configuration -> Security Configuration -> BIOS Lock: Disable).
Após o flash, recomendamos dar um Clear CMOS para redefinir as configurações.
Perguntas frequentes
A placa não inicializa, tela preta, etc. O que fazer?
Veja nosso artigo sobre os problemas mais comuns do LGA2011-3.
Onde encontro drivers para esta placa?
A página com os drivers atuais para placas do soquete 2011-3 está aqui.
Não consigo instalar os drivers de áudio.
Se nenhum dos drivers de áudio funcionou, tente a instalação manual pelo Gerenciador de Dispositivos. Para isso, extraia o conteúdo dos arquivos .cab, que você pode baixar aqui.
