A X99‑RS9 é uma das placas‑mãe mais antigas da Machinist, com a primeira versão datando de 2020. Desde então, várias revisões foram lançadas e a placa ficou conhecida como um modelo de baixo custo, mas muito confiável.

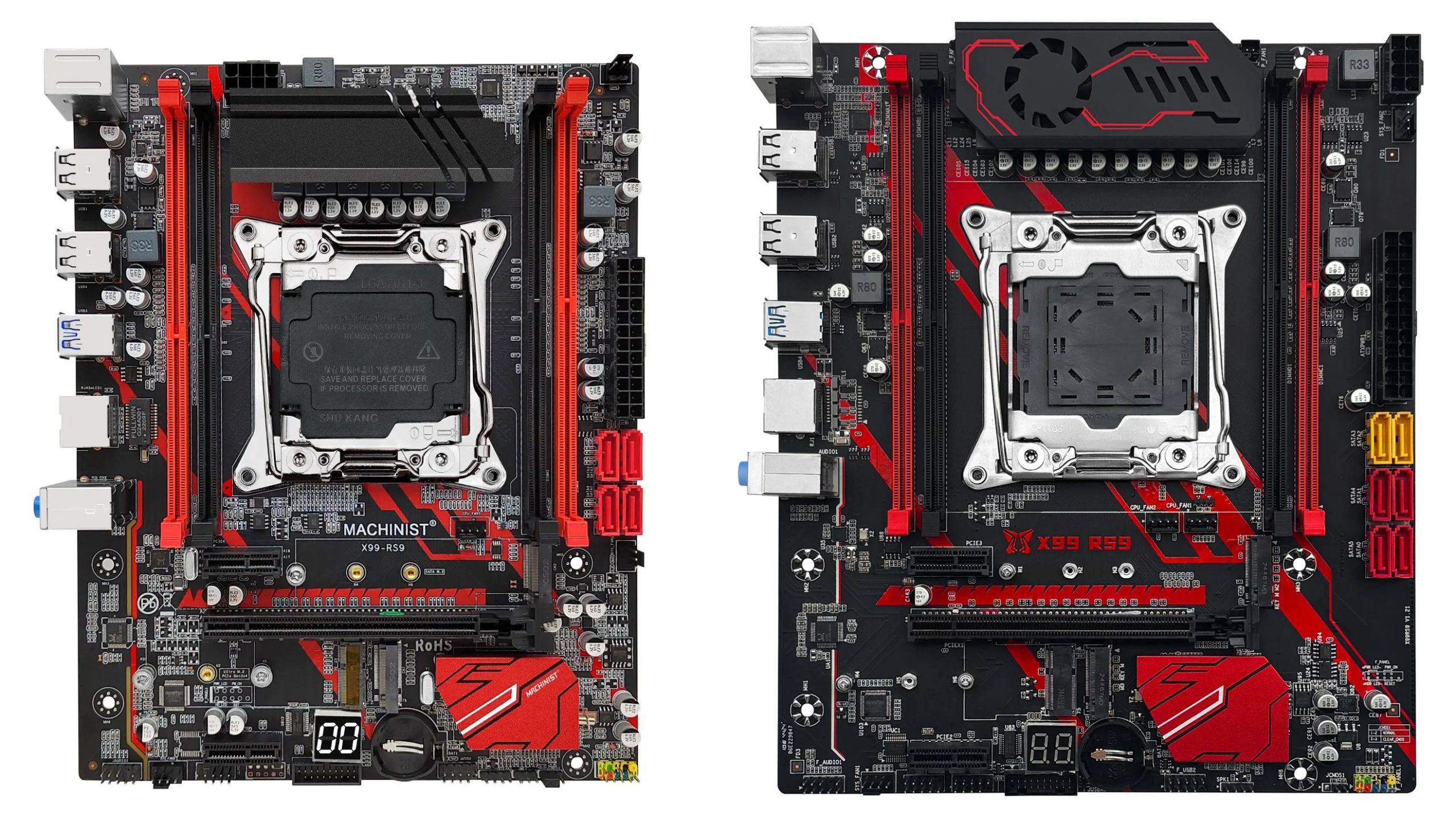

Em 2025 a placa recebeu uma grande atualização — agora há uma revisão com VRM de 8 fases.
Índice
Especificações
Machinist X99-RS9 |
||
|---|---|---|
| Revisão | Versão de 6 fases | Versão de 8 fases |
| Soquete | LGA 2011-3 |
|
| Chipset | B85 / Q87 / C226 |
|
| Processadores compatíveis | Intel Core i7 (séries 5000 e 6000, Haswell‑E/Broadwell‑E) Intel Xeon E5-1600 v3/v4, E5-2600 v3/v4, E5-4600 v3/v4 (Haswell‑EP/Broadwell‑EP) |
|
| Configuração do VRM | 3 fases (6 virtuais via duplicadores) Total de MOSFETs: 12 (6 high-side + 6 low-side) | 4 fases (8 virtuais via duplicadores) Total de MOSFETs: 16 (8 high-side + 8 low-side) |
| TDP máximo recomendado | ≤100 W (processadores v3) ≤110 W (processadores v4) | A definir |
| Memória suportada | 4 × DDR4 DIMM (quad‑channel) com suporte a ECC e não‑ECC Capacidade máxima: 128 GB |
|
| Suporte ao modo de suspensão | Não | A definir |
| Slots de expansão | 1 × PCIe x16 (Gen 3.0) 2 × PCIe x1 (Gen 2.0) |
|
| Armazenamento | 4 × SATA 3.0 1 × M.2 (NVMe, Gen 3.0 x4) 1 × M.2 SATA (NGFF) | A definir |
| Conectores de ventoinha | 1 × cooler da CPU (4 pinos) 1 × ventoinha do gabinete (4 pinos) 2 × ventoinhas do gabinete (3 pinos) |
|

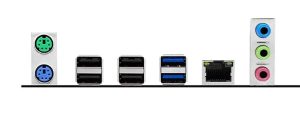

| Portas PS/2 | 2 (mouse + teclado) | 1 (mouse / teclado) |
| Portas USB 3.0 | 2 (+ conector interno) |
|

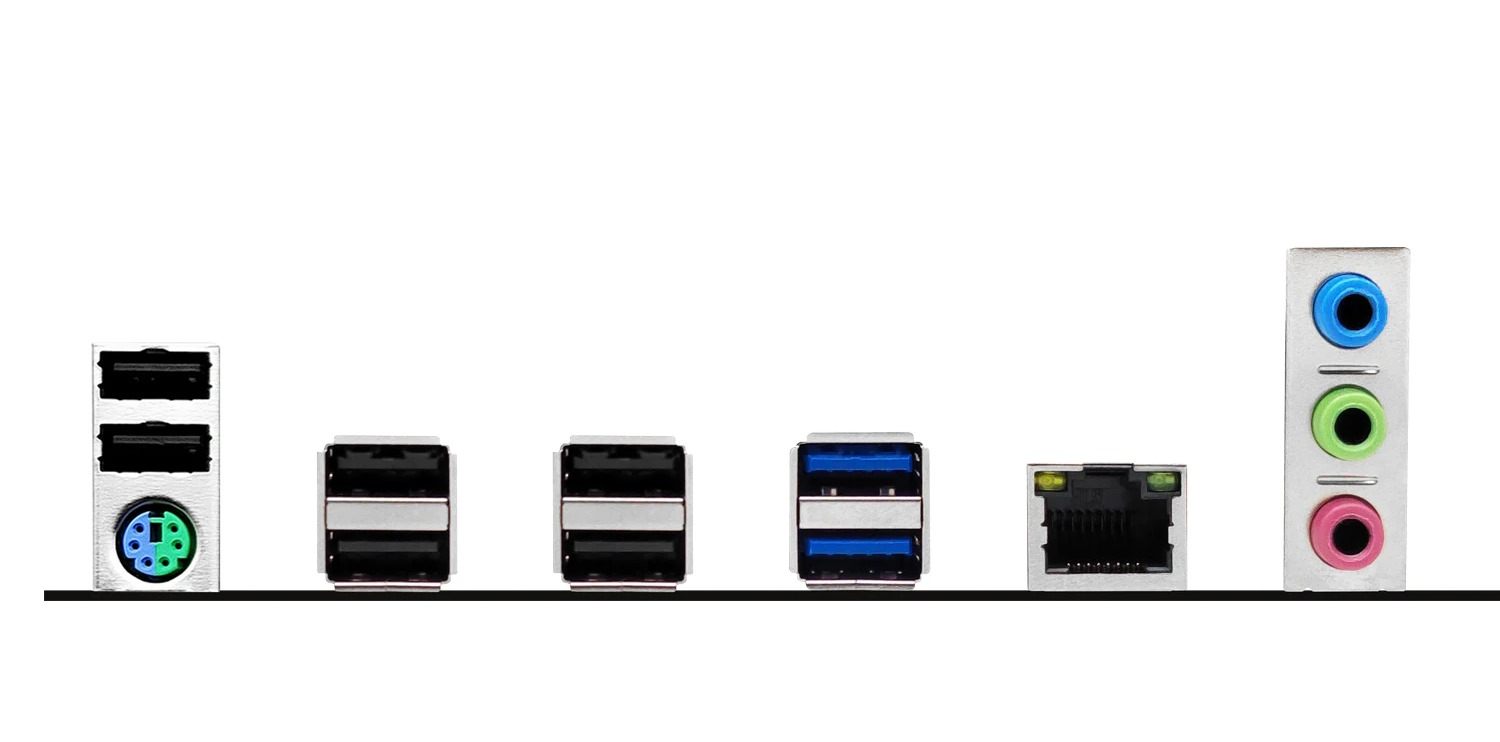

| Portas USB 2.0 | 4 (+ conector interno) | 6 (+ conector interno) |
| Rede | Gigabit LAN (RTL8111 / RTL8168) |
|
| Áudio | 5.1 canais (ALC662 / ALC897) | 5.1 canais (ALC897) |
| Extra | Slot M.2 para Wi‑Fi Display de código POST |
|
| Chip da BIOS | W25Q128FV | A definir |
| Conector JLPC1 | Sim | A definir |
| Conector TPM 2.0 | Não | A definir |
| Formato | mATX 235 × 185 mm | mATX 235 × 200 mm |
| Preço aproximado | ||

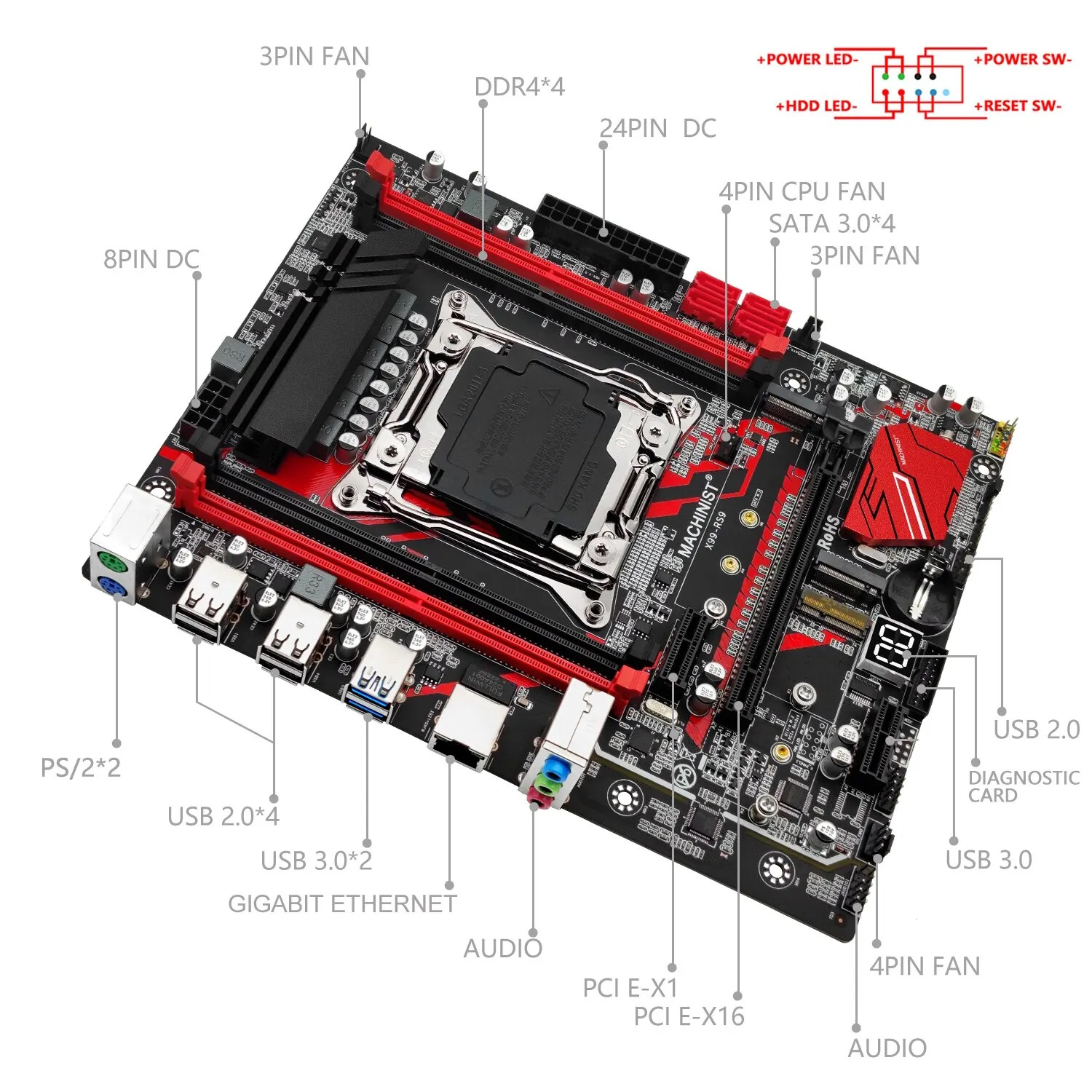

A placa usa o clássico esquema de cores preto e vermelho e tem um visual atraente. Ela é baseada em chipsets desktop — B85 ou Q87 — e também pode aparecer com C226. Independentemente do chipset, o conjunto de recursos não muda.
A RS9 oferece suporte a quad-channel, uma boa variedade de portas e uma construção honesta no geral. Destaques incluem quatro conectores de ventoinha, um display de código POST e um slot M.2 para Wi‑Fi.
A alimentação é o básico do segmento de entrada: 3 fases dobradas (6 efetivas), cada uma com dois MOSFETs. Os MOSFETs variam conforme a revisão, mas com mais frequência você verá SM4522NHKP (110 A / 2,65 mΩ; ×6, low‑side) e SM4508NHKP (48 A / 6,8 mΩ; ×6, high‑side), o controlador PWM uP1649Q comum em placas chinesas e drivers de MOSFET uP1961S (×3). Essa configuração foi comum em 2020–2022, mas hoje soa um pouco fraca — especialmente com o surgimento de placas de baixo custo com VRM de 8 fases.
Do lado negativo, vale mencionar os problemas e as peculiaridades típicas da maioria das placas chinesas para LGA2011‑3:
- Ativar barra de status: Exibir → Barra de Status
- Clicar com o botão direito na barra de status na parte inferior → Módulos HWMon → Desmarcar PCH / Bibxy
- Caso não funcione, desabilitar todos os sensores e ativar um por vez para identificar o culpado.
Revisões

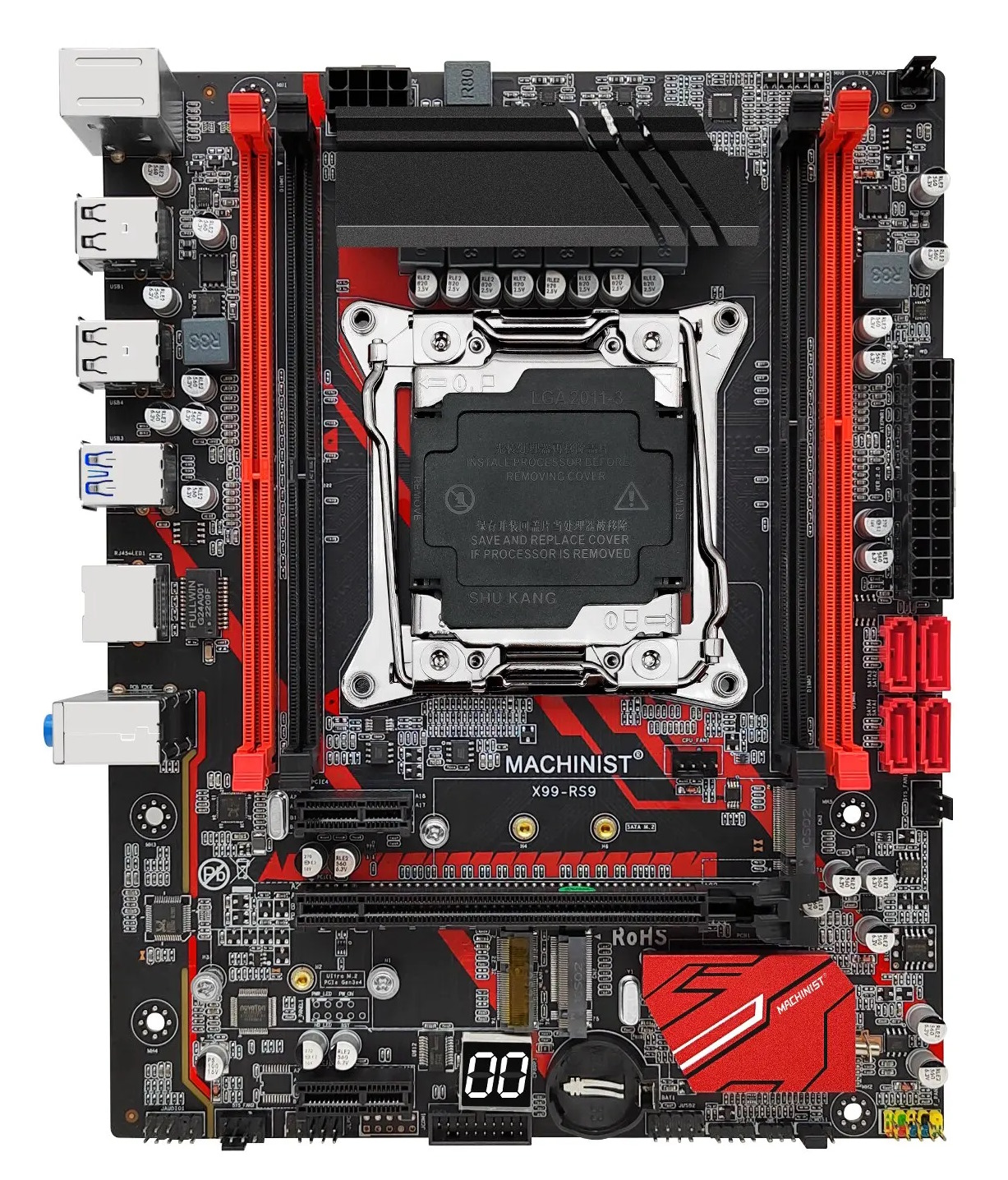

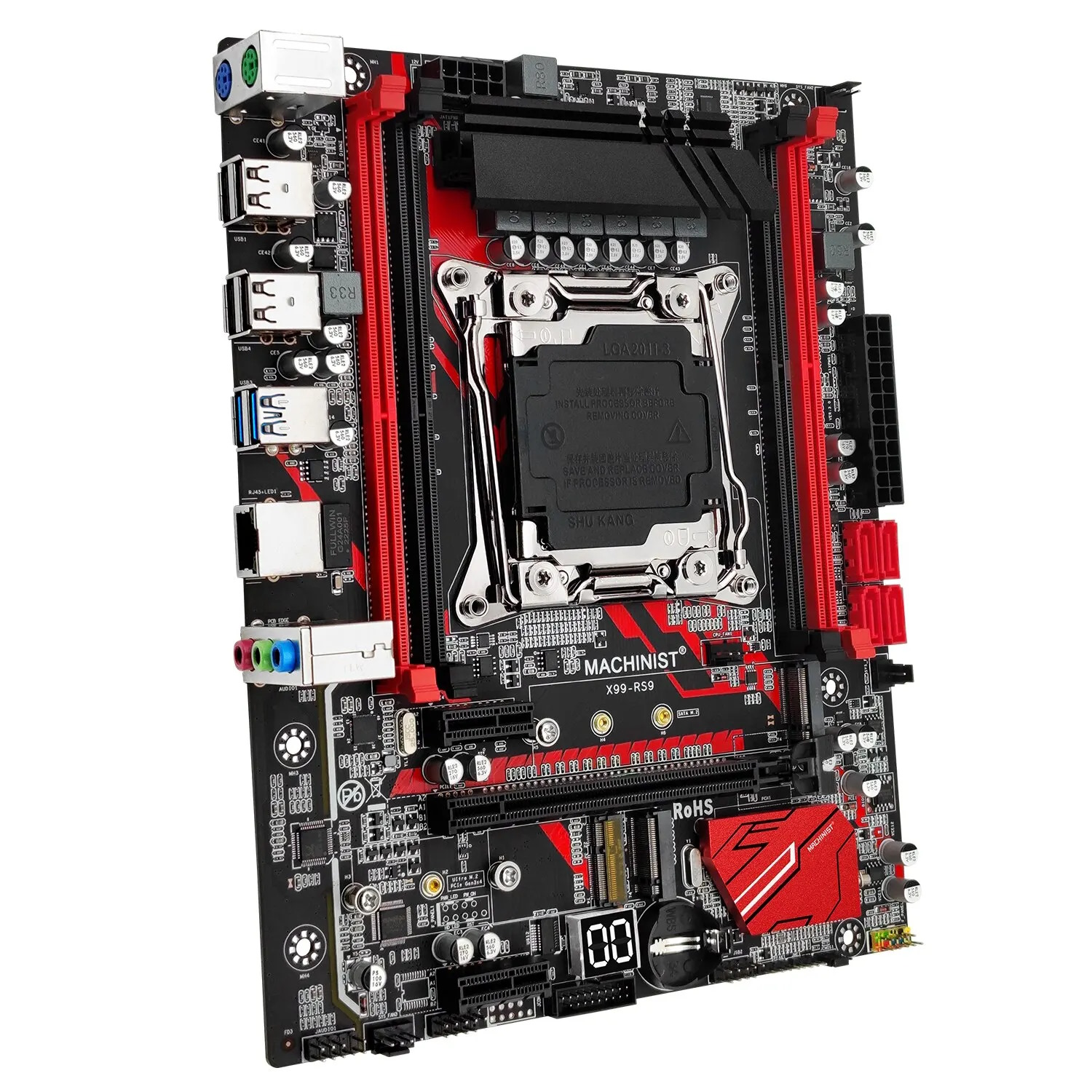

Revisões de 6 fases

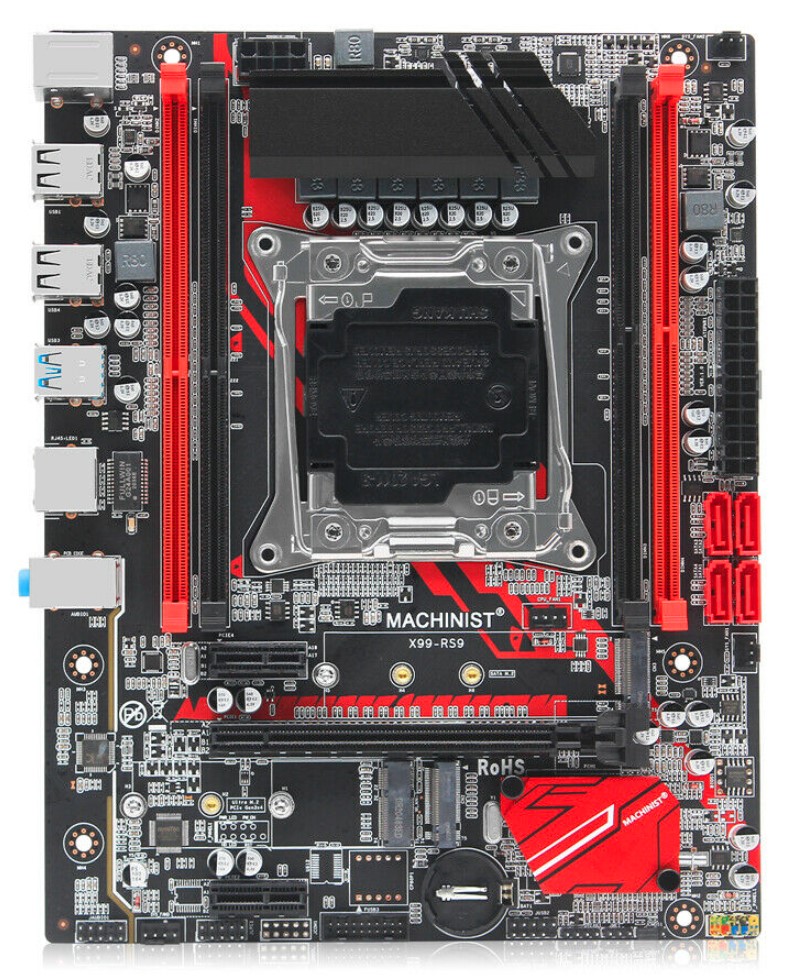

Ao longo do ciclo de vida, a X99‑RS9 clássica recebeu pelo menos cinco revisões: rev 1.0; rev 1.11; rev 2.0; rev 3.0; e rev 3.1. Infelizmente, o fabricante não mantém um registro de alterações (changelog) e a numeração das revisões não parece seguir uma lógica clara. Além disso, é possível ver um número de revisão no PCB, outro na etiqueta no verso da placa e outro ainda na BIOS. Para não ter erro, decidimos reunir toda a nossa experiência com as diferentes versões dessa placa-mãe aqui.
De modo geral, todas as revisões são parecidas e diferem apenas em detalhes: o codec de áudio, o chip de BIOS e a presença de display de código POST. A diferença mais importante que encontramos é que algumas versões vêm com uma etapa de alimentação ligeiramente diferente: a revisão 2.0 traz MOSFETs da Niko‑Sem em vez dos tradicionais da Sinopower.
No fim das contas, não há nenhuma diferença crucial entre as versões de 6 fases da Machinist X99‑RS9. Na maioria dos casos, firmwares de diferentes revisões também são intercambiáveis.
Observação sobre TPM 2.0. A placa não tem um conector dedicado para TPM 2.0, mas há um header JLPC1 (LPC) pelo qual é possível conectar módulos TPM 2.0. Você vai precisar de um módulo compatível e de uma BIOS/UEFI com suporte a TPM; em algumas placas isso exige firmware de terceiros ou modificado. Saiba mais sobre o funcionamento do TPM 2.0 em placas X99 chinesas — aqui.

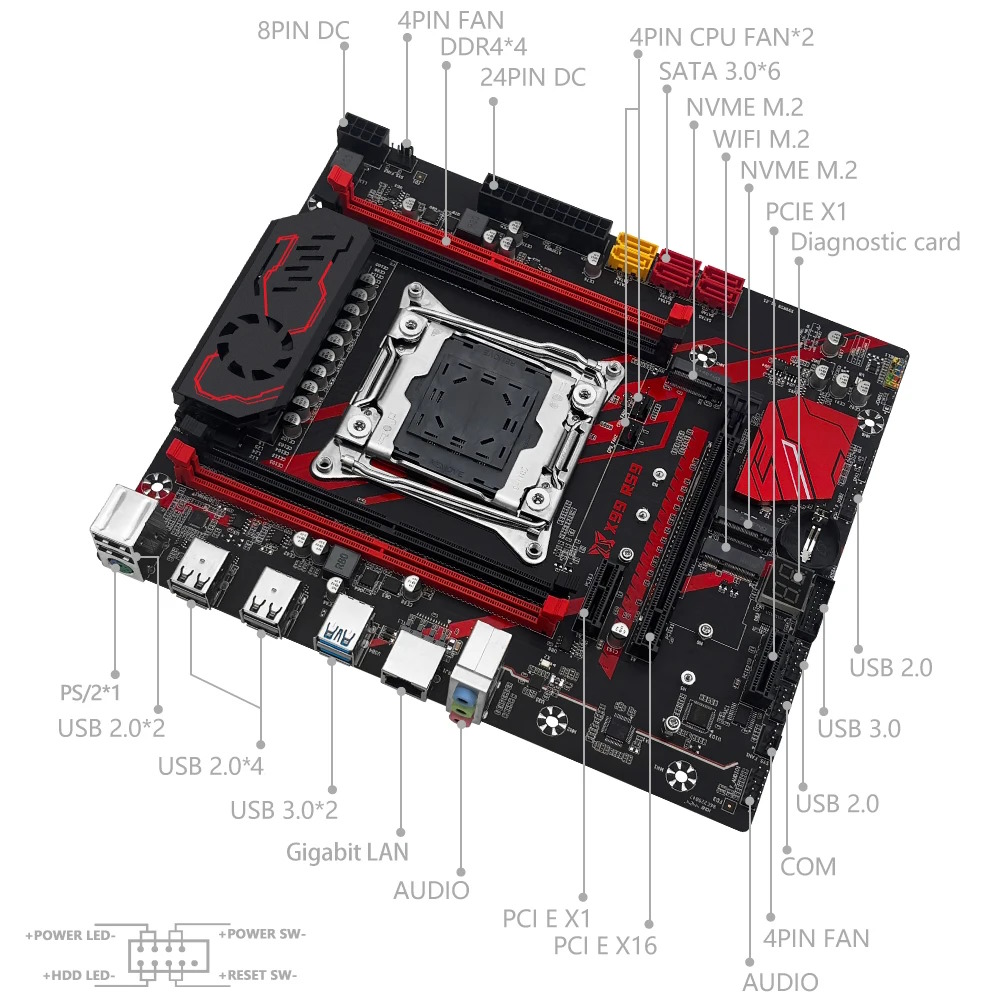

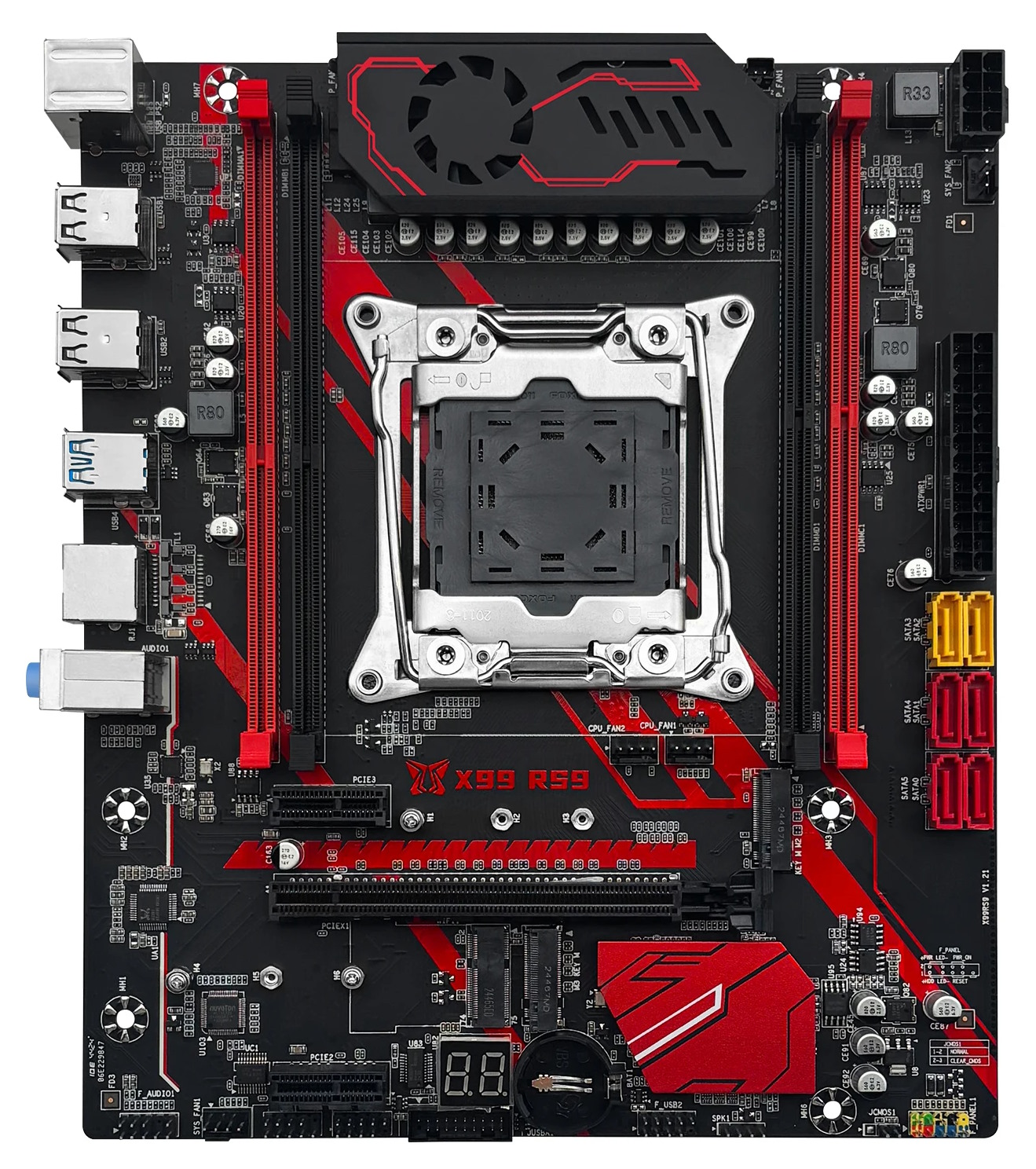

Revisão de 8 fases (X99RS9 v1.21)
Essa revisão foi introduzida em 2025 e ainda não foi testada. A placa recebe um VRM de 8 fases (4 fases virtuais com doublers; dois MOSFETs por fase) e resfriamento ativo. O subsistema de armazenamento mudou, e outras alterações também são possíveis.
Ainda não temos dados completos sobre as especificações da placa. Este artigo será atualizado após os testes.

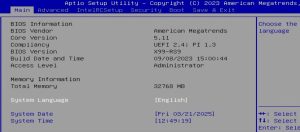

Recursos do BIOS
Existem várias variantes de firmware de fábrica, mas elas são parecidas e compartilham as mesmas limitações: sem acesso aos timings da memória, sem possibilidade de fazer overclock em CPUs desbloqueadas, além de sensores de consumo e temperatura bugados.
Felizmente, a maioria desses problemas pode ser corrigida flasheando o BIOS com imagens de outras placas chinesas (compatibilidade de 100% não é garantida; proceda com cautela).
Guia rápido para flashear o BIOS (Via Windows)
- Baixe o FPTW 9.1.10 nesta página.
- Abra o Prompt de Comando como Administrador.
- Copie o seu arquivo do BIOS (
bios.binoubios.rom) para a mesma pasta do FPTW. - No Prompt de Comando, navegue até a pasta do FPTW usando o comando
cd. - Faça o flash do BIOS com o seguinte comando:
fptw64 -f bios.bin
Observação: Substitua bios.bin pelo nome real do seu arquivo do BIOS modificado, se for diferente. Se o FPT acusar bloqueio (não conseguir acessar regiões protegidas), reinicie o PC, entre no setup do BIOS e desative o bloqueio: IntelRCSetup → PCH Configuration → Security Configuration → BIOS Lock: Disable.
Depois de flashear, recomendamos dar um Clear CMOS para resetar as configurações.
BIOS para revisões de 6 fases
| BIOS version & date | Ram Timings | ReBAR | Unlocked CPU OC | Turbo Boost unlock | Undervolt | Notes & Link |
|---|---|---|---|---|---|---|
| X9RS9 Ver:003 03/06/2023 09:44:45 | - | - | - | - | - | Stock BIOS from revision 1.11 [Download] |
| X9RS9 Ver:003 03/06/2023 09:44:45 | + | - | - | - | - | Stock BIOS mod by Koshak1013. Ram Timings + BCLK 100.00MHz [Download] |
| X9MP2 Ver:004 12/21/2021 16:17:05 | - | - | - | - | - | Stock BIOS from revision 2.0 [Download] |
| X9MP2 Ver:004 12/21/2021 16:17:05 | + | - | - | - | - | Stock BIOS mod by Koshak1013. Ram Timings + BCLK 100.00MHz [Download] |
| X9RS9 Ver:001 06/15/2022 17:49:23 | - | - | - | - | - | Stock BIOS from revision 3.0 [Download] |
| X9RS9 Ver:001 06/15/2022 17:49:23 | + | - | - | - | - | Stock BIOS mod by Koshak1013. Ram Timings + BCLK 100.00MHz [Download] |
| X9RS9 Ver:002 07/15/2022 11:45:25 | - | - | - | - | - | Stock BIOS from revision 3.1 [Download] |
| X9RS9 Ver:002 07/15/2022 11:45:25 | + | - | - | - | - | Stock BIOS mod by Koshak1013. Ram Timings + BCLK 100.00MHz [Download] |
| 10/15/2020 14:21:26 Ver: X99MA011 | + | - | - | + | -50 mV | Mod BIOS from Huananzhi x99 8m-f. Timings + TBU + Undervolt. [Download] |
| BX99DA08 | + | + | + | - | - | Custom BIOS from iEngineer. Timings + ReBAR + Unlocked CPU overclock + TPM2.0 Support... [Link] |
BIOS para revisões de 8 fases
| BIOS version & date | Ram Timings | ReBAR | Unlocked CPU OC | Turbo Boost unlock | Undervolt | Secure Boot | Notes & Link |
|---|---|---|---|---|---|---|---|
| 10/24/2025 Ver: X99RS00D | + | + | - | - | - | + | Stock BIOS from revision 1.21 [Download] |
| 10/24/2025 Ver: X99RS00D | + | + | - | + | -50 mV | + | Stock BIOS from revision 1.11 + TBU for V3 CPUs + Udervolt -50 mV [Download] |
Perguntas frequentes
A placa não liga, dá tela preta etc. O que fazer?
Veja nosso artigo com os problemas mais comuns no LGA2011‑3.
Onde encontro drivers para esta placa?
A página com os drivers atuais para placas do soquete 2011‑3 está aqui.
Onde fica o chip do BIOS?
Nas versões de 6 fases: fica à direita do dissipador do chipset; dá para prender o clipe do programador de boa.
