A Qiyida E5‑A99 é uma placa‑mãe LGA2011‑3 intermediária lançada em 2023. O modelo segue uma configuração típica para a sua época, mas se destaca pelo VRM mais robusto.
Embora ainda seja possível encontrá‑la à venda, ela nunca se tornou particularmente popular. Vamos ver se ainda vale a pena considerá‑la em 2026.
Especificações
| Modelo | Qiyida E5‑A99 |
|---|---|
| Soquete | LGA 2011‑3 |
| Chipset | C226 / B85 / Q87 |
| Processadores suportados | Intel Core i7 (séries 5000 e 6000, Haswell‑E/Broadwell‑E) Intel Xeon E5‑1600 v3/v4, E5‑2600 v3/v4, E5‑4600 v3/v4 (Haswell‑EP/Broadwell‑EP) |
| Configuração de VRM | 3 fases (6 virtuais via doublers) MOSFETs totais: 18 (6 high‑side + 12 low‑side) |
| Memória suportada | 4 x DDR4 DIMM (quad‑channel) com suporte a ECC e não‑ECC Capacidade máxima: 128 GB |
| Suporte a modo de suspensão | Não |
| Slots de expansão | 2 x PCI‑e x16 (Gen 3.0) 1 x PCI‑e x1 (Gen 3.0) 1 x PCI‑e x1 (Gen 2.0) |
| Armazenamento | 4 x SATA 3.0 1 x M.2 (NVMe, Gen 3.0 x4) 1 x M.2 (NGFF) |
| Conectores de ventoinha | 1 x cooler de CPU (4 pinos) 1 x ventoinha de gabinete (4 pinos) 2 x ventoinhas de gabinete (3 pinos) |

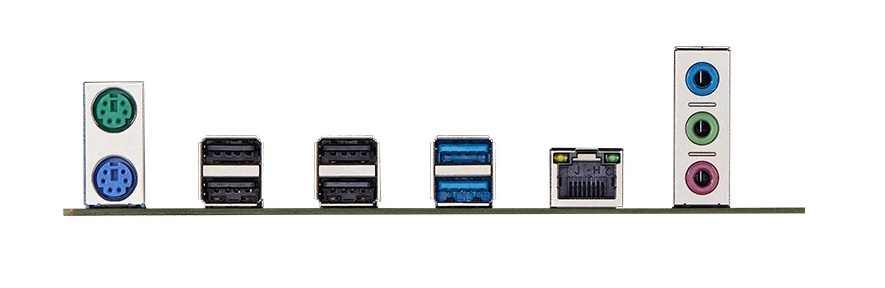

| Portas PS/2 | 2 (mouse + teclado) |
| Portas USB 3.0 | 2 (+ suporte para painel frontal) |
| Portas USB 2.0 | 4 (+ suporte para painel frontal) |
| Rede | Gigabit LAN (RTL8111 / RTL8168) |
| Áudio | 5.1 canais (ALC897) |
| Super I/O | NCT5532D |
| Header JLPC | Sim |
| Header TPM 2.0 | Não |
| Extras | Porta M.2 Wi‑Fi Slots x16 com reforço metálico Display de código POST |
| Fator de forma e dimensões | mATX 258 x 190 mm |
| Preço aproximado | AliExpress: R$275 - R$350 (Ver Preço) |

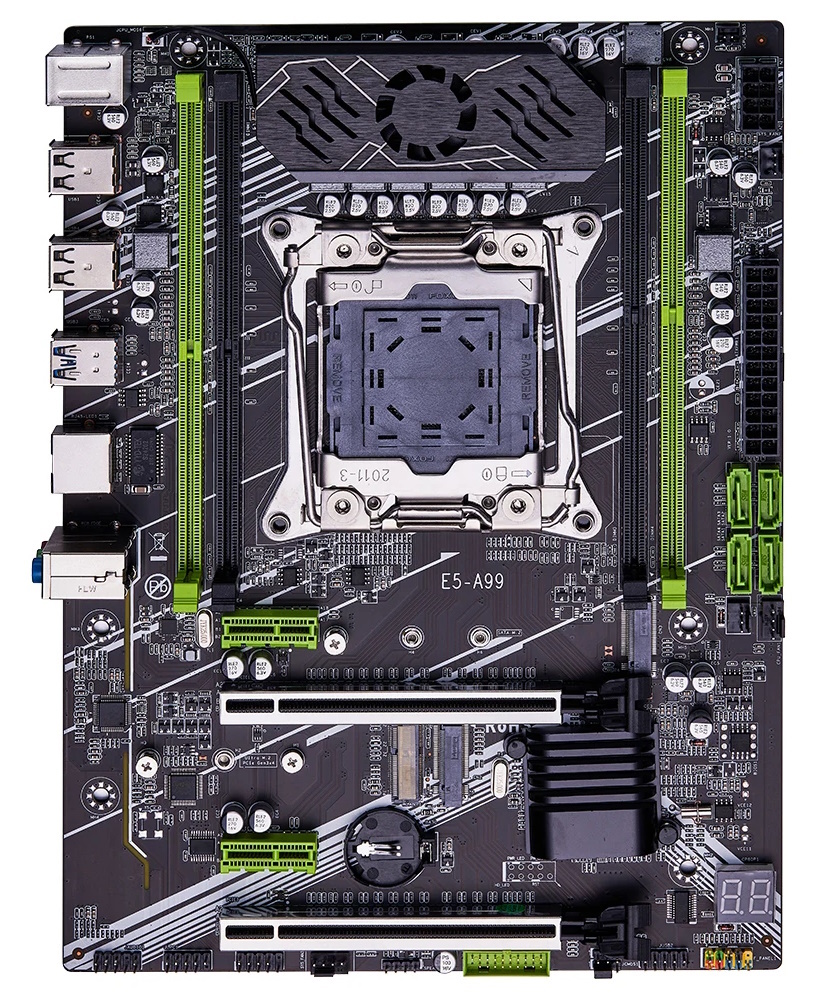

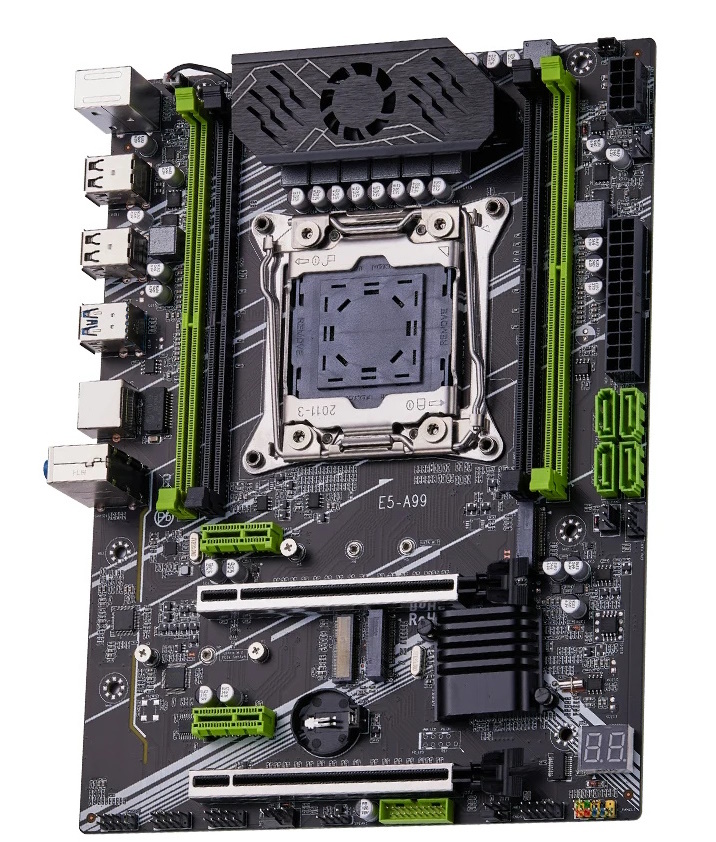

O esquema de cores é preto, branco e verde. O visual é agradável, ainda que não alcance o nível das placas topo de linha. Para dar um toque mais premium, há slots PCIe x16 reforçados em metal, refrigeração ativa do VRM e um visor de códigos POST de dois dígitos.
A E5‑A99 é baseada nos chipsets desktop Intel da série 8 (por exemplo, B85/H81), embora exista uma versão com o C226 de classe servidor. A funcionalidade não muda entre elas. O armazenamento consiste em quatro portas SATA III ($6\ \mathrm{Gb/s}$) e dois slots M.2 com chaves diferentes. O slot M.2 superior é SATA (NGFF) e compartilha a largura de banda com uma das portas SATA; quando ele é utilizado, apenas três portas SATA permanecem disponíveis. O slot M.2 inferior é para unidades NVMe, com linhas vindas da CPU (PCIe 3.0).
Há uma boa quantidade de slots PCIe para uma placa desse tamanho: dois slots x16 (ambos PCIe 3.0) e dois x1 (o superior — PCIe 3.0; o inferior — PCIe 2.0).
O principal destaque deste modelo é o estágio de alimentação. O VRM é construído em torno do controlador PWM uP1649Q com três drivers uP1961S e utiliza MOSFETs SM4503NHKP (lado alto, $80\ \mathrm{A} / 3\ \mathrm{m}\Omega$) e SM4508NHKP (lado baixo, $49\ \mathrm{A} / 6{,}8\ \mathrm{m}\Omega$). Ele implementa seis fases virtuais, cada uma com três MOSFETs: um SM4503 no lado alto e dois SM4508 no lado baixo (lado baixo dobrado). Não é o layout mais extremo que já vimos, mas lida confortavelmente com CPUs na faixa de $130$–$140\ \mathrm{W}$ de TDP.
No restante, o conjunto de recursos é típico das placas chinesas. É usado o codec de áudio ALC897, sem capacitores de filtragem adicionais. Há quatro conectores para ventoinhas, mas o Smart Fan fica limitado ao conector de CPU de 4 pinos. O modo de suspensão (S3) não funciona, o sensor de temperatura da placa‑mãe apresenta leituras incorretas (não se assuste se vir valores acima de $100^\circ\mathrm{C}$) e a telemetria de energia da CPU reporta valores significativamente abaixo do consumo real.
Nota sobre TPM 2.0: não há um conector dedicado para TPM 2.0, mas a placa expõe um conector JLPC1 que pode aceitar módulos TPM 2.0 via LPC. Saiba mais sobre TPM 2.0 em placas‑mãe X99 chinesas.
Revisões
É conhecida uma revisão alternativa; a única diferença aparenta ser duas portas SATA III adicionais (total de seis). No mais, as placas são idênticas.
Recursos da BIOS

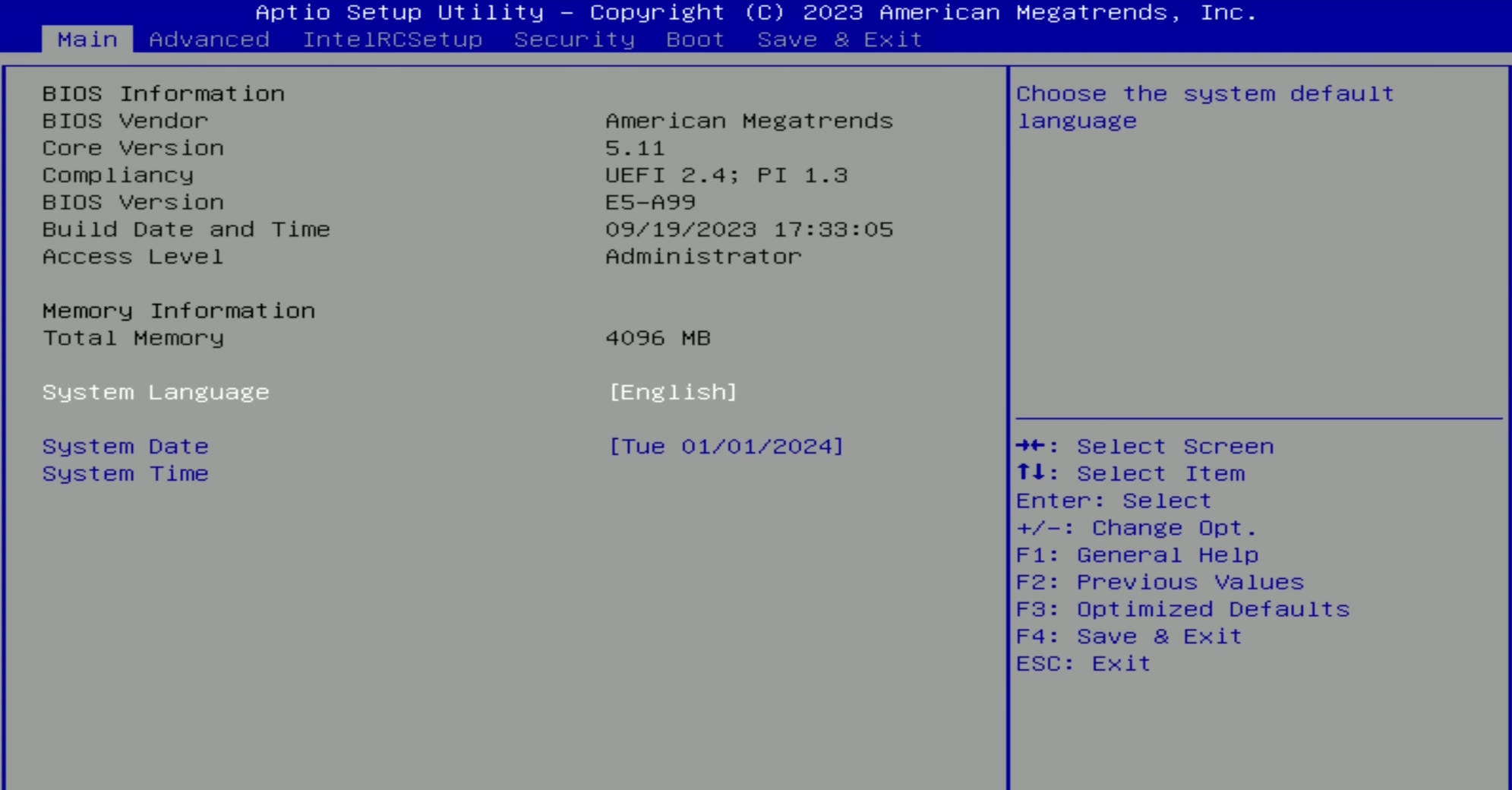

Como outras placas LGA2011‑3 chinesas, a E5‑A99 roda uma UEFI/BIOS da American Megatrends. A BIOS de fábrica é bastante capaz: acesso aos timings da memória, Resizable BAR funcional e até bifurcação de PCIe. O Secure Boot está disponível, assim como a funcionalidade para módulos TPM 2.0.
Como em outras BIOS vindas da China, há uma grande quantidade de configurações, algumas das quais não funcionam. Ainda assim, a BIOS de fábrica é adequada para uso diário.
Guia simples de gravação da BIOS (Windows)
Tenha cuidado: o firmware para placas baseadas em C226 pode ser incompatível com placas em chipsets desktop!
| Chipset | BIOS version & date | Ram Timings | ReBAR | Unlocked CPU OC | Turbo Boost unlock | Undervolt | Secure Boot & TPM2.0 | Notes & Link |
|---|---|---|---|---|---|---|---|---|
| B85 / Q87 | X9H9D Ver:003 09/19/2023 | + | + | - | - | - | + | Stock BIOS [Download] |
| B85 / Q87 | X9H9D Ver:003 09/19/2023 | + | + | - | + | -50 mV | + | Stock BIOS + TBU for V3 CPUs [Download] |
| С226 | X9H9D Ver:003 09/19/2023 | + | + | - | - | - | + | Stock BIOS (C226) [Download] |
| С226 | X9H9D Ver:003 09/19/2023 | + | + | - | + | -60 mV | + | Stock BIOS (C226) + TBU for V3 CPUs [Download] |
- Baixe o Intel Flash Programming Tool (FPTW) 9.1.10 nesta página.
- Abra o Prompt de Comando como Administrador.
- Copie o arquivo da sua BIOS (
bios.binoubios.rom) para a mesma pasta do FPTW. - No Prompt de Comando, navegue até a pasta do FPTW usando o comando
cd. - Faça backup primeiro:
fptw64 -d backup.bin - Grave a BIOS:
fptw64 -f bios.bin
Observações: substitua bios.bin pelo nome real do arquivo da sua BIOS.
Após a gravação, recomendamos redefinir as configurações ou limpar o CMOS.
Perguntas frequentes
Como conectar o painel frontal?
A placa não inicializa (tela preta etc.). O que fazer?
Veja nosso artigo sobre os problemas mais comuns do LGA2011‑3.
É possível fazer o Turbo Boost Unlock nesta placa?
Sim. Você pode fazer o desbloqueio usando o S3TurboTool seguindo o nosso guia, ou aguardar uma BIOS pronta já com o desbloqueio aplicado.
Onde encontro drivers para esta placa?
A página com os drivers atuais para o soquete 2011‑3 está aqui.
Onde fica o chip da BIOS?
À direita do dissipador do chipset; a posição é conveniente para usar uma presilha de programador.
