Intel LGA1151: Guia Completo de Upgrade de CPU

O LGA1151 é uma das plataformas Intel mais fáceis de fazer upgrade: CPUs usadas são baratas e fáceis de achar, e o soquete aguenta mais do que as listas oficiais de suporte da Intel dão a entender.

O LGA1151 (Socket H4) abrange quatro gerações de processadores Intel para desktop, da 6ª geração Skylake à 9ª geração Coffee Lake Refresh; a 10ª geração Comet Lake já passou para o LGA1200. Além da troca direta por um chip de varejo mais rápido, dá para rodar CPUs de 8ª e 9ª geração em placas mais antigas, usar Xeons de servidor, instalar o CC150 do GeForce Now ou partir de vez para CPUs chinesas de notebook em adaptadores.

Neste guia:

• como as duas revisões do soquete e o chipset definem quais CPUs sua placa aceita
• três níveis de upgrade, da simples troca de CPU até CPUs de notebook modificadas, além de dois caminhos alternativos: Xeon E3 v5/v6 e Intel CC150
• os erros mais comuns depois da troca: BIOS, VRM, limites de potência, refrigeração e memória
• suporte ao Windows 11 e a CPU mais rápida para cada tipo de placa

O Que Você Precisa Saber Sobre o LGA1151

Revisões

Diferentemente da maioria dos soquetes Intel anteriores, o LGA1151 existe em duas versões, chamadas informalmente de 1151 v1 e 1151 v2. As duas têm a mesma quantidade e disposição de pinos, mas são eletricamente incompatíveis (pelo menos oficialmente; o lado não oficial fica para mais adiante). O 1151 v1 suporta processadores de 6ª e 7ª geração (Skylake e Kaby Lake), e o 1151 v2, os de 8ª e 9ª geração (Coffee Lake e Coffee Lake Refresh).

Chipsets

Para placas desktop, a Intel lançou 11 chipsets nas séries 100 e 200 (1151 v1) e 8 na série 300 (1151 v2).

Chipset	Geração LGA1151	Segmento	Overclock da CPU	Overclock de memória	Overclock por BCLK	Portas SATA 6G	Portas USB 3.0/3.1	DDR4 máx. (JEDEC)	DDR4 máx. (OC)
H110	v1 (6ª–7ª geração)	Ultraeconômico	Não	Não	Não	4	4	DDR4-2133	DDR4-2133
H310	v2 (8ª–9ª geração)	Ultraeconômico	Não	Não	Não	4	5	DDR4-2666	DDR4-2666
B150	v1 (6ª–7ª geração)	Econômico	Não	Não	Não	6	6	DDR4-2133	DDR4-2133
B250	v1 (6ª–7ª geração)	Econômico	Não	Limitado	Não	6	6	DDR4-2400	DDR4-2666
B360	v2 (8ª–9ª geração)	Econômico	Não	Limitado	Não	6	6	DDR4-2666	DDR4-2933
H170	v1 (6ª–7ª geração)	Convencional	Não	Não	Não	8	8	DDR4-2133	DDR4-2133
Q150	v1 (6ª–7ª geração)	Corporativo	Não	Não	Não	8	8	DDR4-2133	DDR4-2133
Q170	v1 (6ª–7ª geração)	Corporativo+	Não	Não	Não	8	8	DDR4-2133	DDR4-2133
Z170	v1 (6ª–7ª geração)	Entusiasta	Sim	Sim	Sim	8	8	DDR4-2133	DDR4-4000+
H270	v1 (6ª–7ª geração)	Convencional	Não	Limitado	Não	8	8	DDR4-2400	DDR4-2666
Q250	v1 (6ª–7ª geração)	Corporativo	Não	Não	Não	8	8	DDR4-2400	DDR4-2400
B365	v2 (8ª–9ª geração)	Econômico+	Não	Limitado	Não	6	8	DDR4-2666	DDR4-2933
H370	v2 (8ª–9ª geração)	Convencional	Não	Limitado	Não	8	8	DDR4-2666	DDR4-2933
Q270	v1 (6ª–7ª geração)	Corporativo+	Não	Não	Não	8	8	DDR4-2400	DDR4-2400
Z270	v1 (6ª–7ª geração)	Entusiasta	Sim	Sim	Sim	8	8	DDR4-2400	DDR4-4200+
Q370	v2 (8ª–9ª geração)	Corporativo	Não	Não	Não	8	8	DDR4-2666	DDR4-2666
Z370	v2 (8ª–9ª geração)	Entusiasta	Sim	Sim	Sim	6	6	DDR4-2666	DDR4-4000+
Z390	v2 (8ª–9ª geração)	Entusiasta	Sim	Sim	Sim	6	8	DDR4-2666	DDR4-4400+

O chipset importa: ele define a quantidade de portas e se dá para fazer overclock. Também serve como indicador aproximado da alimentação da placa, já que modelos com chipsets de entrada costumam vir com VRM fraco, e isso limita as CPUs que eles aguentam.

Overclock

Entre os processadores de varejo, o overclock completo via multiplicador exige uma CPU da série K e um chipset da série Z.

No início da vida do soquete, algumas placas permitiam overclock via BCLK em CPUs Skylake bloqueadas, mas hoje isso é mais curiosidade do que opção prática.

Antes do Upgrade

Este guia parte do princípio de que você já tem um sistema LGA1151, ou pelo menos a placa-mãe. Antes de comprar qualquer coisa:

1. Identifique o modelo da sua placa-mãe. É ele que define a CPU mais rápida que você pode instalar.
2. Confira o chipset para saber do que o sistema final vai ser capaz.
3. Avalie com sinceridade suas habilidades: alguns caminhos envolvem modificar a BIOS, fazer pin mod e usar um gravador de BIOS.
4. Defina um orçamento. Upgrades no LGA1151 vão de uns US$ 20 a algumas centenas de dólares.

Como Identificar o Modelo da Sua Placa-Mãe LGA1151

Método por Software (Mais Confiável)

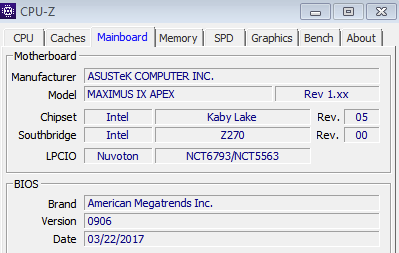

CPU-Z (recomendado):

1. Baixe em cpuid.com
2. Abra o programa e vá até a aba “Mainboard”
3. Veja os campos “Manufacturer” e “Model”

Alternativas: AIDA64, Speccy, HWiNFO64.

Método pela BIOS/UEFI

1. Pressione Del ou F2 durante a inicialização
2. O modelo aparece na tela principal ou em “System Information”

Inspeção Visual

O nome do modelo geralmente vem impresso na própria placa:

• entre os slots de memória e o soquete da CPU
• perto da bateria da placa-mãe
• ao redor do conector de alimentação de 24 pinos

Nível 1 — Processadores Suportados

Dificuldade: Fácil

O caminho mais simples é a CPU de varejo mais rápida que sua placa suporta oficialmente. Nada de truques aqui, só o upgrade mais direto.

Consulte a lista de CPUs suportadas no site do fabricante da placa ou compare os modelos na nossa lista completa de CPUs LGA1151. Hoje em dia é difícil achar CPUs de 8ª e 9ª geração novas, então, nas duas revisões do soquete, o caminho é quase sempre o mercado de usados: Mercado Livre, OLX ou AliExpress.

No máximo, talvez seja preciso atualizar a BIOS antes, e isso tem que ser feito com a CPU antiga ainda instalada (veja Erros Comuns no Upgrade).

Nível 2 — Não Suportados, mas Compatíveis

Dificuldade: Média–Alta

Duas versões incompatíveis do mesmo soquete físico não agradaram aos entusiastas. Como as revisões são fisicamente idênticas, o pessoal começou a experimentar e descobriu que elas não eram tão incompatíveis quanto a Intel dizia. Modificando certos contatos da CPU (o pin mod) e alterando a BIOS da placa-mãe, é possível rodar processadores Coffee Lake e Coffee Lake Refresh na maioria das placas das séries 100 e 200, sem que a placa perca a compatibilidade com Skylake e Kaby Lake. Essa combinação ficou conhecida como Coffee Mod. O processo não é simples, mas, depois de feito, os chips Coffee Lake funcionam direito, com algumas ressalvas.

O Coffee Mod é especialmente popular entre donos de boas placas Z170 e Z270: com uma alimentação bem dimensionada, elas seguram processadores topo de linha de 8ª e 9ª geração sem problemas.

Explicamos o Coffee Mod passo a passo em um guia separado. Em resumo, ele envolve:

• fazer backup da BIOS original
• identificar a revisão da sua CPU de 8ª ou 9ª geração, que define se o pin mod é necessário

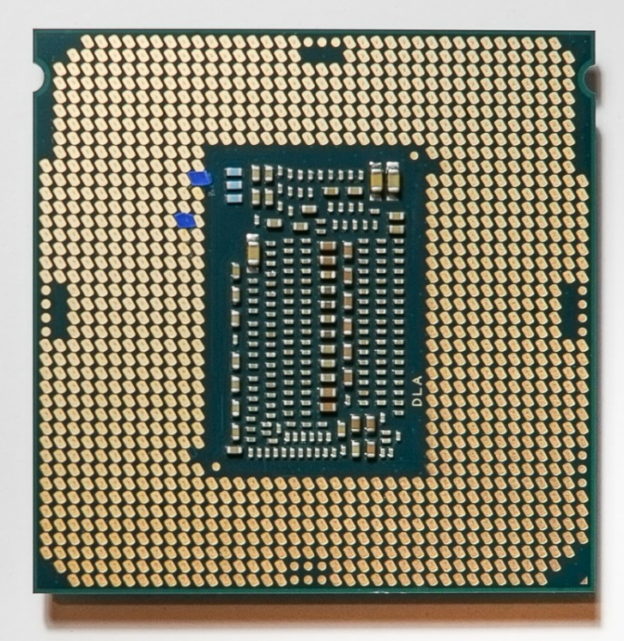

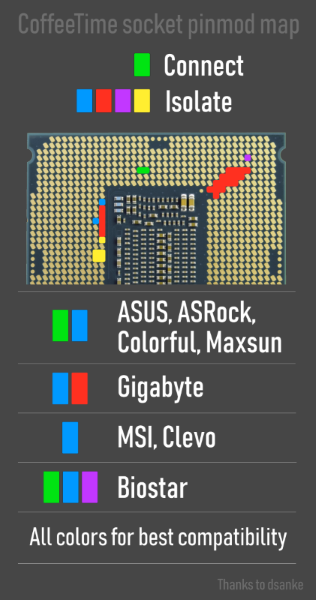

• o pin mod em si: isolar e/ou interligar contatos na parte de baixo da CPU com fita Kapton, fita condutiva ou papel-alumínio, fita isolante, grafite de lápis ou fita comum
• escolher a versão certa da BIOS para modificar (depende do modelo e do fabricante da placa)

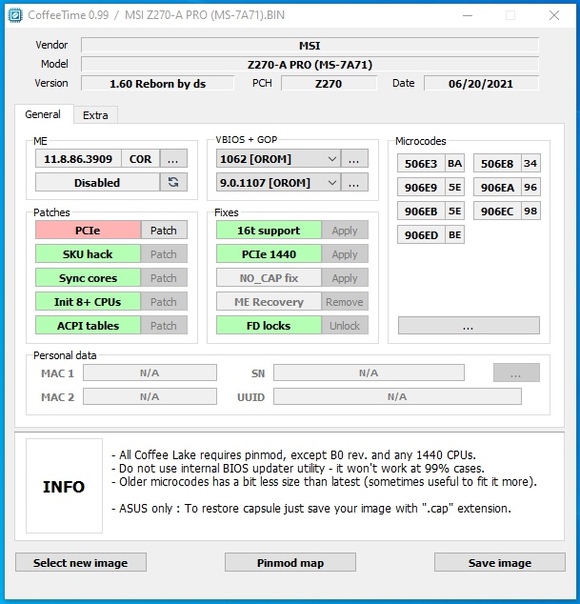

• modificar a BIOS, geralmente com o utilitário CoffeeTime
• gravar a BIOS modificada, o que em algumas placas exige um gravador
• testar

Muita coisa pode dar errado no caminho, então não é um bom primeiro projeto para quem está começando.

Alternativa: Xeon E3 v5 e v6

Dificuldade: Média (só BIOS modificada)

Se você prefere não mexer nos contatos da CPU como no Coffee Mod, mas ainda quer 8 threads e desempenho de Core i7 gastando menos, vale olhar a série de servidor Xeon E3-1200 v5/v6.

Na prática, são Core i7 Skylake e Kaby Lake que a Intel travou para funcionar só em chipsets de workstation (C232/C236). Os entusiastas acabaram encontrando uma forma de contornar essa trava em placas comuns (H110, B150, Z170 e outras).

A principal diferença em relação ao Coffee Mod é que a CPU não precisa de nenhuma modificação: nada de fita, grafite ou contatos interligados. Ela vai direto no soquete, e basta gravar uma BIOS modificada que remove a trava de software.

Nem todo E3 tem Hyper-Threading: o E3-1220 e o E3-1225 rodam com 4 threads, então, para ter 8, procure modelos como E3-1230, E3-1240 ou E3-1270.

Nível 3 — Opções Experimentais

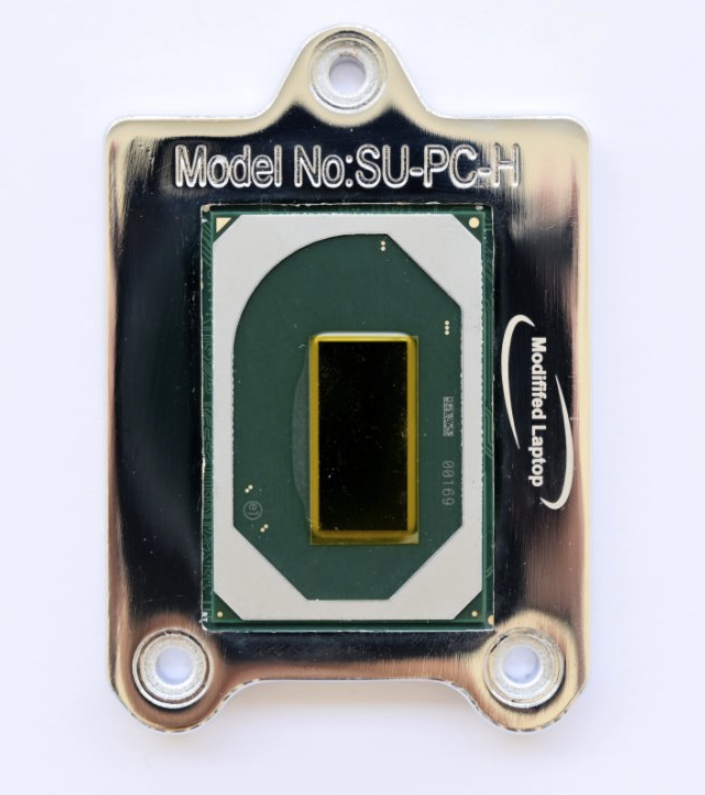

Processadores chineses “Frankenstein”

Dificuldade: Máxima

Além das CPUs de varejo, existe toda uma linha de modelos chineses incomuns. Os chips em si foram projetados para notebooks; engenheiros chineses os montaram em adaptadores que encaixam no soquete LGA1151.

Eles chegam a 8 núcleos e 16 threads e têm seus próprios truques: modelos com multiplicador desbloqueado, por exemplo, fazem overclock em qualquer chipset, até no H110. Rendem muito pelo preço, mas as desvantagens são reais: instalação mais difícil, compatibilidade pior que a das CPUs de varejo, problemas no controlador de memória e a necessidade de preparar e gravar uma BIOS modificada.

Mesmo assim, estão entre as melhores opções de custo-benefício da plataforma. Falamos deles em detalhes em um artigo separado.

Alternativa: Intel CC150

Dificuldade: Fácil no 1151 v2, Média–Alta no 1151 v1 (Coffee Mod)

O Intel CC150 é um processador LGA1151 v2 que a Intel fez especificamente para os servidores de jogos em nuvem GeForce Now, da Nvidia. Mais tarde, ele apareceu à venda no AliExpress e em outros marketplaces.

A Intel nunca o vendeu oficialmente, mas é um produto acabado. Funciona sem ajustes em placas 1151 v2 e roda em placas 1151 v1 via Coffee Mod.

O desempenho é bom, sem ser de ponta, e ele exige menos da alimentação da placa do que os modelos topo de linha. Mais detalhes no nosso artigo completo sobre o CC150.

Erros Comuns no Upgrade

A maioria dos problemas depois da troca de CPU no LGA1151 se resume a poucas causas.

Atualize a BIOS Antes

Se a sua placa precisa de uma BIOS mais nova para reconhecer a CPU nova, atualize-a com a CPU antiga ainda instalada. Com o chip novo no lugar e a BIOS desatualizada, muitas vezes a placa nem dá vídeo, e você fica tendo que arrumar uma segunda CPU ou um gravador. A exceção são as placas com botão USB BIOS Flashback, que podem ser atualizadas sem nenhuma CPU instalada.

VRM Fraco em Placas Baratas

Placas H310 e B360 de entrada costumam ter VRM de 3 ou 4 fases sem dissipador. Coloque um i7-8700, i7-9700 ou i9-9900 numa delas, rode uma carga longa em todos os núcleos (renderização, codificação de vídeo, compilação) e o VRM vai superaquecer bem antes de o cooler da CPU virar o limite. A placa então corta a potência e o clock cai para perto do clock base, enquanto a temperatura da CPU parece totalmente normal. O mesmo vale para placas H110 e B150 baratas rodando chips Coffee Lake via Coffee Mod.

Como identificar e evitar:

• antes de comprar uma CPU de 6 ou 8 núcleos, procure testes de VRM do modelo exato da sua placa
• acompanhe o clock e o consumo total da CPU (CPU Package Power) no HWiNFO64 durante uma carga longa: se o clock cai enquanto a temperatura da CPU está normal, desconfie do VRM (algumas placas também mostram a temperatura do VRM)
• garanta algum fluxo de ar no VRM: uma ventoinha do gabinete apontada para a região do soquete ou um cooler top-down já ajuda
• defina um limite de potência na BIOS e aceite uma pequena perda de desempenho em troca de clocks estáveis

Limites de Potência e Consumo Real

O TDP da Intel é medido no clock base. Em turbo, o consumo real é bem maior, e muitas placas, principalmente Z370 e Z390, removem os limites de potência da Intel por padrão. Um i9-9900K com TDP de 95 W pode puxar 150–200 W com todos os núcleos em carga nesse tipo de placa, e é isso que o cooler e o VRM precisam aguentar de verdade. Dá para conferir e alterar os limites na BIOS (PL1/PL2, geralmente chamados de “Long Duration” e “Short Duration Power Limit”).

Refrigeração

A CPU nova pode precisar de mais refrigeração do que o seu cooler atual oferece. Dimensione o cooler pelo consumo real, não só pelo TDP da caixa, e lembre que o overclock faz o consumo e o calor subirem rápido.

Escolha básica de cooler:

Confira o suporte ao soquete antes de comprar: alguns coolers recentes vêm sem o kit de montagem para LGA115x. O Arctic Freezer 36, por exemplo, precisa de um kit LGA1200/115x vendido à parte.

Memória em Placas Sem Chipset Z

Em qualquer chipset que não seja da série Z, a memória não passa da especificação oficial da CPU: DDR4-2133 na 6ª geração, DDR4-2400 na 7ª e DDR4-2400 ou 2666 na 8ª e 9ª, dependendo do modelo. Um kit XMP mais rápido funciona, só que nessa velocidade. Muitas placas de entrada também limitam o ajuste de timings de memória.

Quando Upgrades em LGA1151 Não Valem a Pena

Às vezes, um upgrade no LGA1151 não compensa, seja no bolso ou na parte técnica, e uma plataforma mais nova entrega mais pelo mesmo dinheiro:

• Sua placa é um modelo de entrada bem básico. Uma CPU potente numa placa fraca não combina, e algumas dessas placas nem permitem ajustar os timings de memória. Se o upgrade exigir comprar placa e CPU novas, na prática você está montando um PC do zero, então vale olhar uma plataforma mais recente.
• Você já tem uma das CPUs mais fortes. Com uma placa Z370 e um Core i7-8700K, por exemplo, um chip mais rápido ainda ajuda, mas vender o sistema e migrar para um soquete mais novo dá um salto muito maior.
• Você precisa de portas e interfaces modernas. O LGA1151 fica limitado ao PCIe 3.0 para placas de vídeo e SSDs e tem menos portas modernas do que as plataformas mais novas.

Quiz Interativo: Qual CPU Serve na Sua Placa?

Um quiz rápido que sugere um processador com base na sua placa-mãe e nas suas habilidades técnicas. Por enquanto, ele está disponível só em inglês.

Perguntas Frequentes

O Windows 11 suporta processadores LGA1151?

Oficialmente, só as CPUs de 8ª e 9ª geração (Coffee Lake e Coffee Lake Refresh), ou seja, sistemas 1151 v2. Os chips de 6ª e 7ª geração (Skylake e Kaby Lake) não estão na lista de CPUs suportadas da Microsoft.

Os outros requisitos são fáceis de cumprir: quase toda placa LGA1151 tem Intel PTT, um TPM 2.0 via firmware que você ativa na BIOS, e suporta boot UEFI com Secure Boot (o disco do sistema precisa estar em GPT).

Ainda dá para instalar o Windows 11 em CPUs de 6ª e 7ª geração contornando a verificação de hardware (o Rufus faz isso ao criar o pendrive), e ele roda normalmente. Mesmo assim, é uma configuração não suportada: a Microsoft não garante atualizações e exibe o aviso “Requisitos do sistema não atendidos”.

O Windows 11 funciona depois do Coffee Mod ou com um Xeon E3?

Depois do Coffee Mod, a verificação de CPU passa, porque o processador em si é de 8ª ou 9ª geração. Se o PTT continua funcionando ou não depende da BIOS modificada; se não funcionar, um módulo TPM dedicado resolve em placas que têm conector TPM. Os Xeon E3 v5/v6 são Skylake e Kaby Lake, então ficam no mesmo grupo não suportado das CPUs Core de 6ª e 7ª geração.

Qual é a CPU mais rápida para uma placa LGA1151 v1?

Oficialmente, o Core i7-7700K (4 núcleos/8 threads, até 4,5 GHz). Só com a BIOS modificada, os Xeon E3-1270 v6 e E3-1280 v6 entregam desempenho parecido, também com 4 núcleos/8 threads, mas com multiplicador bloqueado. Com o Coffee Mod, uma boa placa Z170 ou Z270 roda chips de 8 núcleos até o i9-9900K.

Qual é a CPU mais rápida para uma placa LGA1151 v2?

O i9-9900KS (8 núcleos/16 threads, 5,0 GHz em todos os núcleos, TDP de 127 W), seguido pelo bem mais comum i9-9900K/KF. Os dois pedem uma boa placa Z390 ou Z370. Em placas H310 e B360, o teto sensato é um i7-9700 ou i9-9900 com os limites de potência da Intel ativos (veja Erros Comuns no Upgrade). Todos os modelos estão na nossa lista completa de CPUs LGA1151.
