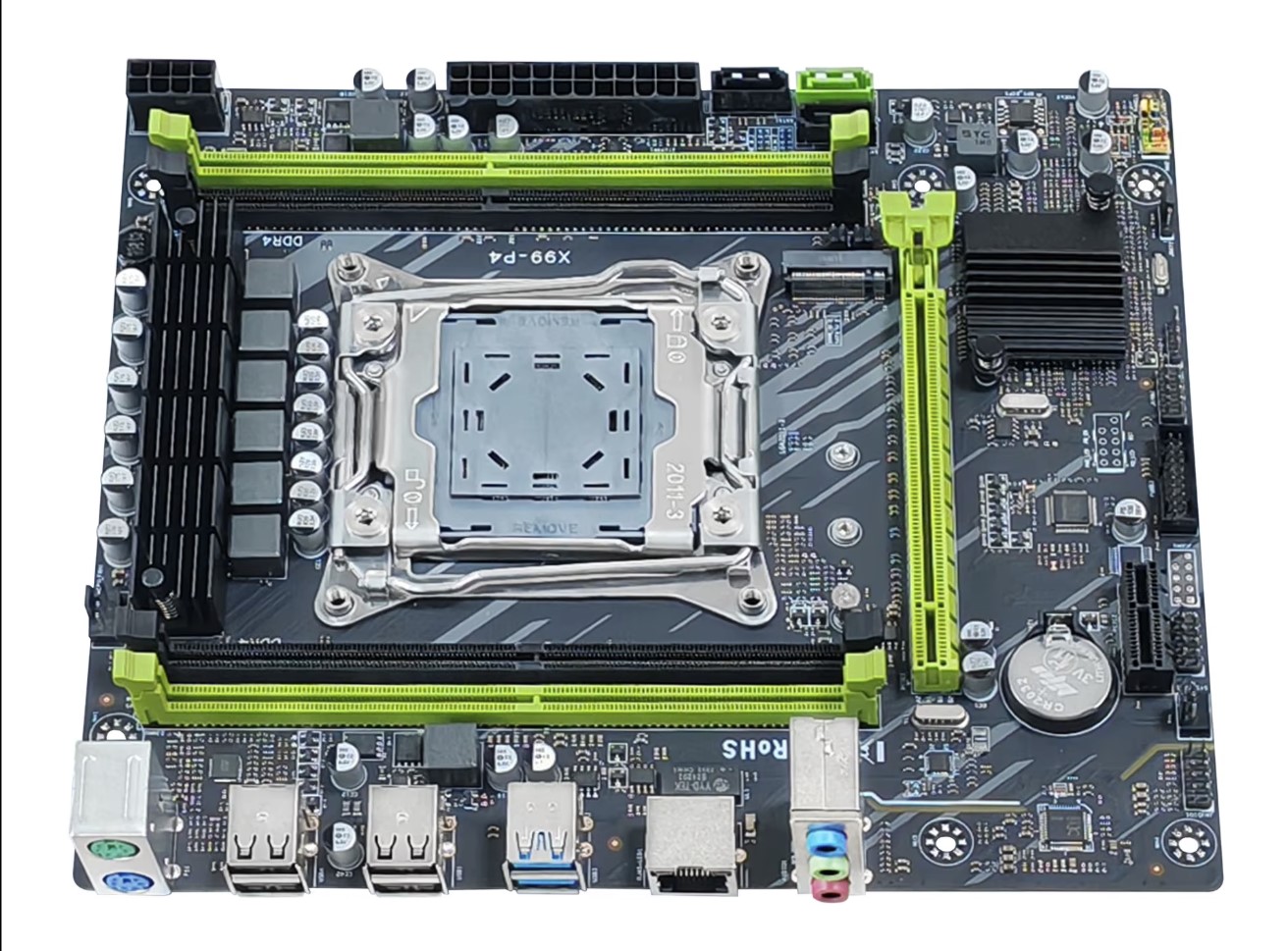

A placa‑mãe X99‑P4 surgiu em 2023. É uma placa chinesa de baixo custo voltada para builds de entrada.
Você a encontrará com mais frequência como ZSUS, mas ela também é vendida como MUCAI, MOUGOL, MACHINIST, Atermiter, Soyo e até Huananzhi.
Existe uma versão simplificada desta placa que mantém as mesmas marcações no PCB — a ZSUS X99‑8D4.
Especificações
| Model | X99-P4 |
|---|---|
| Soquete | LGA 2011-3 |
| Chipset | H81 \ C222 \ C612 |
| Processadores compatíveis | Intel Core i7 (séries 5000, 6000, Haswell-E/Broadwell-E) Intel Xeon E5-1600 v3/v4, E5-2600 v3/v4, E5-4600 v3/v4 (Haswell-EP/Broadwell-EP) |
| Configuração do VRM | 3 fases (6 virtuais via duplicadores) Total de MOSFETs: 12 (6 high-side + 6 low-side) |
| TDP máximo recomendado | ≤90W (processadores v3) ≤100W (processadores v4) |
| Memória compatível | 4 x DDR4 DIMM (dual-channel) com suporte a ECC e sem ECC Capacidade máxima: 64 GB |
| Suporte ao modo de suspensão | Não |
| Slots de expansão | 1 x PCI-e x16 (Gen 3.0) 1 x PCI-e x1 |
| Armazenamento | 1 x SATA 3.0 2 x SATA 2.0 1 x M.2 (NVME/NGFF, Gen 3.0 x4) |
| Conectores de ventoinhas | 1 x CPU cooler (4 pinos) 1 x ventoinha do gabinete (3 pinos) |

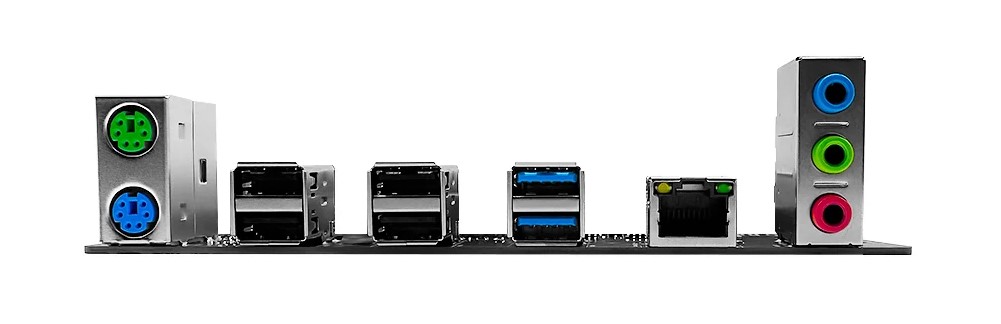

| Portas PS/2 | 2 (mouse + teclado) |
| Portas USB 3.0 | 2 (+ conector interno) |
| Portas USB 2.0 | 4 (+ conector interno) |
| Rede | LAN Gigabit (RTL8111H) |
| Áudio | 5.1 canais (ALC897) |
| Header TPM 2.0 | Não |
| Header JLPC1 | Sim (pode estar ausente em algumas revisões) |
| Formato | mATX 215 x 190 mm |
| Preço aproximado | AliExpress: R$200 - R$300 (Ver Preço) | Shopee: R$350+ (Ver Ofertas) |
A X99‑P4 não se destaca entre outras placas de entrada. Ela entrega apenas o essencial em termos de I/O moderno. O subsistema de armazenamento oferece 3 portas SATA, sendo apenas uma SATA 6 Gb/s (SATA III), e um único slot M.2 comutável por jumpers; por padrão, está configurado para NVMe (PCIe).
O VRM claramente não é o ponto forte deste modelo. Ele usa uma configuração clássica de três fases dobradas e não é projetado para processadores de alto desempenho. A placa utiliza MOSFETs marcados PQ PN0301 (x6 high‑side) e PQ PN0302 (x6 low‑side).
O áudio fica a cargo do codec Realtek ALC897. Por outro lado, aplicam‑se as peculiaridades típicas de placas chinesas de baixo custo:
- Ativar barra de status: Exibir → Barra de Status
- Clicar direito na barra de status na parte inferior → Módulos HWMon → desmarcar PCH / Bibxy
- Se não funcionar – desabilitar todos os sensores e ativar um por vez para identificar o culpado.
Revisões
Existem diferentes versões da placa, construídas com vários chipsets: H81 de desktop e C222 e C612 de nível de servidor. Embora a funcionalidade permaneça semelhante entre as versões, seus firmwares podem ser mutuamente incompatíveis.
Não é possível determinar de forma confiável, apenas visualmente, qual chipset uma amostra específica utiliza. No entanto, revisões com dissipadores de chipset maiores provavelmente usam o PCH C612.
Uma observação sobre o TPM 2.0: não há um conector dedicado para TPM 2.0, mas a placa possui um conector JLPC1 (LPC) (dependente da revisão) que pode aceitar módulos TPM 2.0 via LPC. Você precisará de um módulo compatível e de UEFI/BIOS com suporte a TPM; em algumas placas, isso exige firmware de terceiros ou modificado. Saiba mais sobre o TPM 2.0 em placas‑mãe X99 chinesas aqui.
Recursos da BIOS
A BIOS de fábrica é baseada no código da American Megatrends e não traz nada de especial. As limitações típicas estão presentes, sendo a principal a falta de controles de timings da memória (DRAM). Felizmente, a X99‑P4 é compatível com firmware de algumas outras placas chinesas que expõem pelo menos ajustes básicos de timings.
| Chipset | BIOS version & date | Ram Timings | ReBAR | Unlocked CPU OC | Turbo Boost unlock | Undervolt | Notes & Link |
|---|---|---|---|---|---|---|---|
| H81 | X99D4 Ver:004 05/17/2023 | - | - | - | - | - | Stock BIOS [Download] |
| H81 | X9R9P Ver:003 01/07/2022 | + | - | - | + | -50 mV | Mod BIOS (based on Machinist MR9A PRO) [Download] |
| C222 | X99D4 Ver:004 08/01/2023 | - | - | - | - | - | Stock BIOS [Download] |
| C222 | 01/15/2021 Ver: X99MA012 | + | - | - | + | -50 mV | Mod BIOS (based on Qiyida H9 v2.0) [Download] |
| C612 | X99P4 Ver:001 10/30/2023 | - | - | - | - | - | Stock BIOS [Download] |
| C612 | X99P4 Ver:001 10/30/2023 | + | - | - | + | -50 mV | Mod BIOS (stock-based) [Download] |
Guia simples de gravação da BIOS (Windows)
- Baixe o FPTW 9.1.10 nesta página.
- Abra o Prompt de Comando como Administrador.
- Copie seu arquivo da BIOS (
bios.binoubios.rom) para a mesma pasta do FPTW. - No Prompt de Comando, navegue até a pasta do FPTW usando o comando
cd. - Grave a BIOS com o seguinte comando:
fptw64 -f bios.bin
Observação: Substitua bios.bin pelo nome real do seu arquivo de BIOS modificado, se for diferente.
Depois de gravar, redefina as configurações para o padrão (Clear CMOS) antes da primeira inicialização.
Perguntas frequentes
A placa não inicializa, tela preta etc. O que fazer?
Veja nosso artigo sobre os problemas mais comuns do LGA2011‑3.
Onde posso encontrar drivers para esta placa?
A página com os drivers atuais para placas do soquete 2011‑3 está aqui.
Existe um manual disponível, talvez um PDF?
O manual oficial da ZSUS pode ser baixado aqui.
Como conectar o painel frontal?
