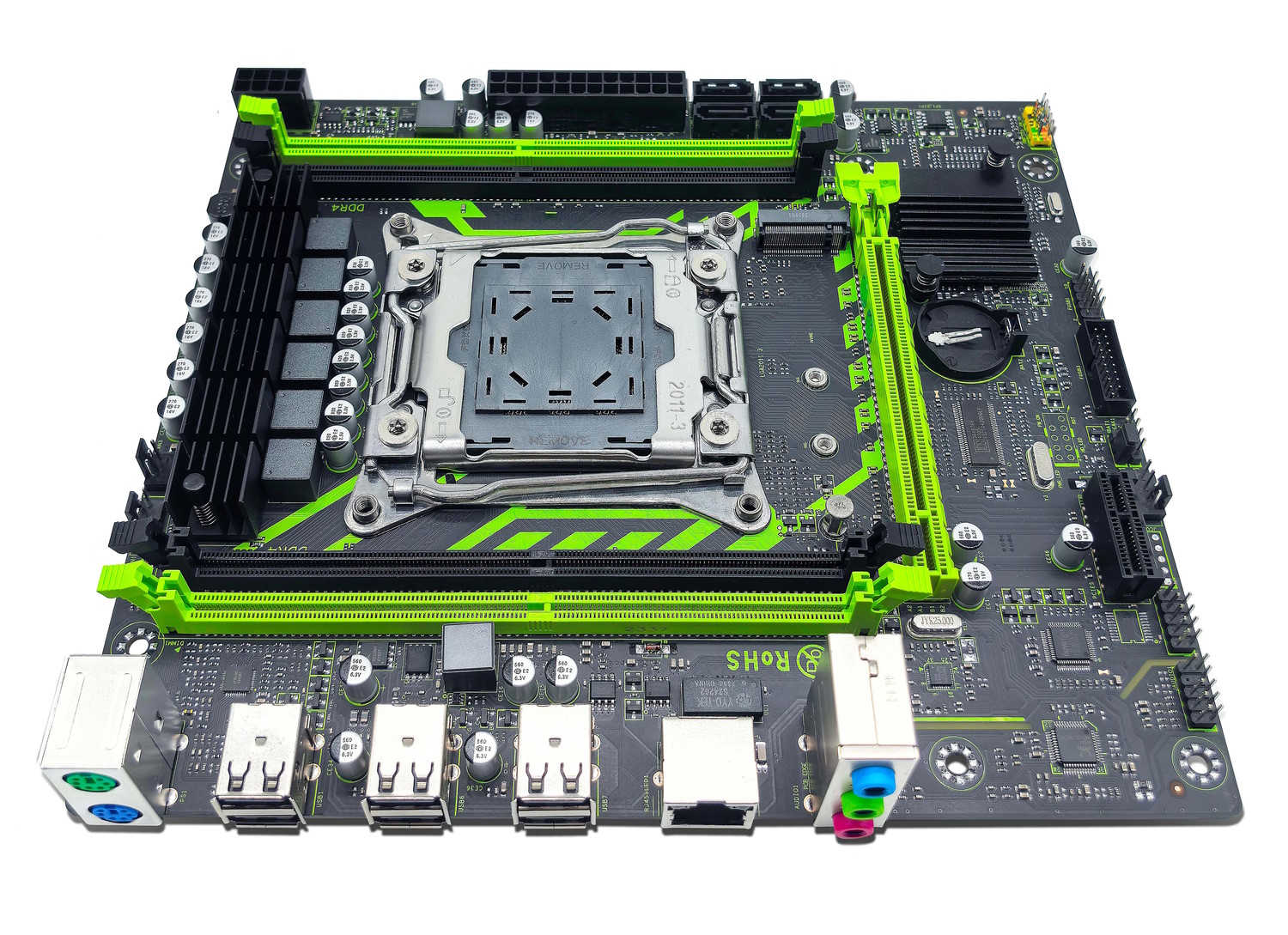

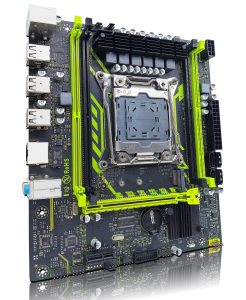

A ZSUS X99-8D4 é uma das placas-mãe mais baratas que você pode encontrar para o socket LGA 2011-3.
É basicamente uma versão simplificada da X99-P4 do mesmo fabricante (nem se deram ao trabalho de mudar as marcações do PCB) projetada para configurações básicas.
Também existe uma versão DDR3 chamada X99-8D3, se você quiser seguir por esse caminho.
Especificações
| Model | X99-8D4 |
|---|---|
| Socket | LGA 2011-3 |
| Chipset | HM55 |
| Supported Processors | Intel Core i7 (5000, 6000 series, Haswell-E/Broadwell-E) Intel Xeon E5-1600 v3/v4, E5-2600 v3/v4, E5-4600 v3/v4 (Haswell-EP/Broadwell-EP) |
| VRM Configuration | 3 phase (6 virtual via doublers) Total MOSFETs: 12 (6 high-side + 6 low-side) |
| Maximum Recommended TDP | ≤90W (v3 processors) ≤100W (v4 processors) |
| Supported Memory | 4 x DDR4 DIMM (dual-channel) with ECC and non-ECC support Maximum capacity: 64 GB |
| Sleep Mode Support | No |
| Expansion Slots | 1 x PCI-e x16 (Gen 3.0) 1 x PCI-e x1 (Gen 2.0) |
| Storage | 4 x SATA 2.0 1 x M.2 NVME (Gen 3.0 x4) |
| Fan Connectors | 1 x CPU cooler (4pin) 2 x case fans (3pin) |
| PS/2 Ports | 2 (mouse + keyboard) |
| USB 3.0 Ports | - |
| USB 2.0 Ports | 6 (+ front panel support) |
| Network | Gigabit LAN (RTL8168H \ RTL8111H) |
| Audio | 5.1 channel (ALC662 \ ALC897) |
| TPM 2.0 header | No |
| Form Factor & Dimensions | mATX 215 x 190 mm |
| Approximate Price | $35 - $40 (Aliexpress) |
Esta placa usa o chipset HM55, que foi originalmente projetado para processadores Core i móveis de primeira geração lá em 2010. Poucos poderiam imaginar que esse chipset móvel de 15 anos acabaria alimentando configurações LGA 2011-3 em 2025.
Usar o HM55 mantém os custos bem baixos, mas você está sacrificando praticamente todas as funcionalidades modernas. Sem USB 3.0, sem SATA III (embora tenha um slot M.2), e apenas um slot PCIe x1 se você quiser adicionar funcionalidades perdidas com placas de expansão.
Também não espere muito do áudio onboard. Ter som funcionando já é uma vitória aqui.
O sistema de energia é igualmente básico – configuração padrão de placa barata com três VRMs de dupla fase. Essa configuração lida bem com processadores de entrada, mas não force muito.
Não recomendamos processadores acima de 100W TDP, mas se você realmente precisar – certifique-se de ter ventilação extra na área do VRM!
Naturalmente, a X99-8D4 vem com todas as manias usuais que você esperaria de placas-mãe chinesas:

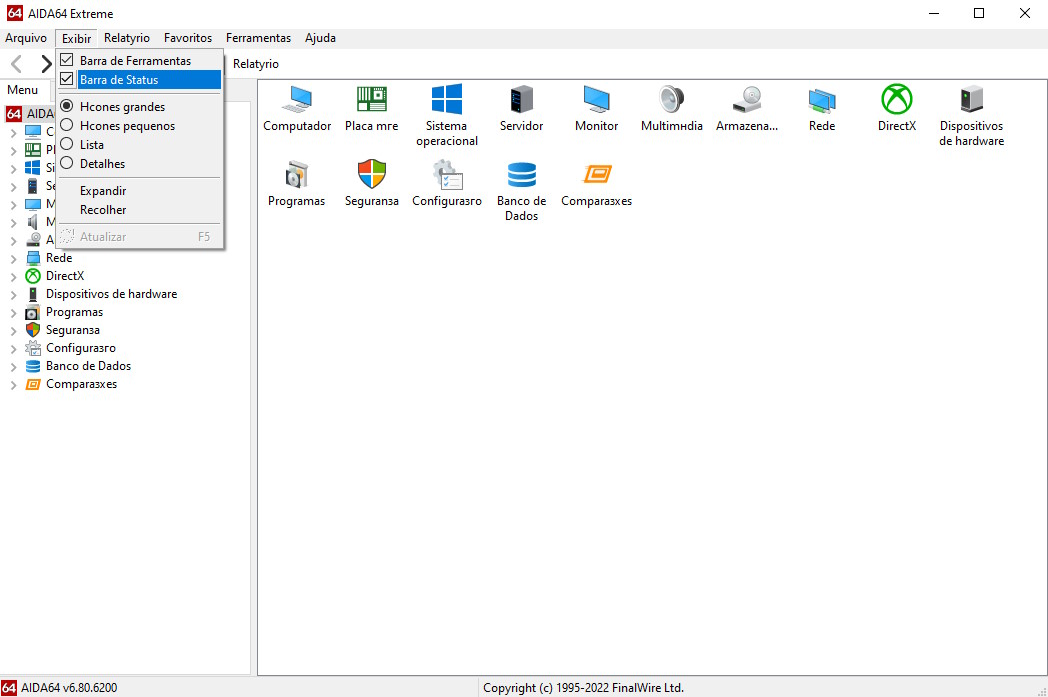

- Ativar barra de status: Exibir → Barra de Status

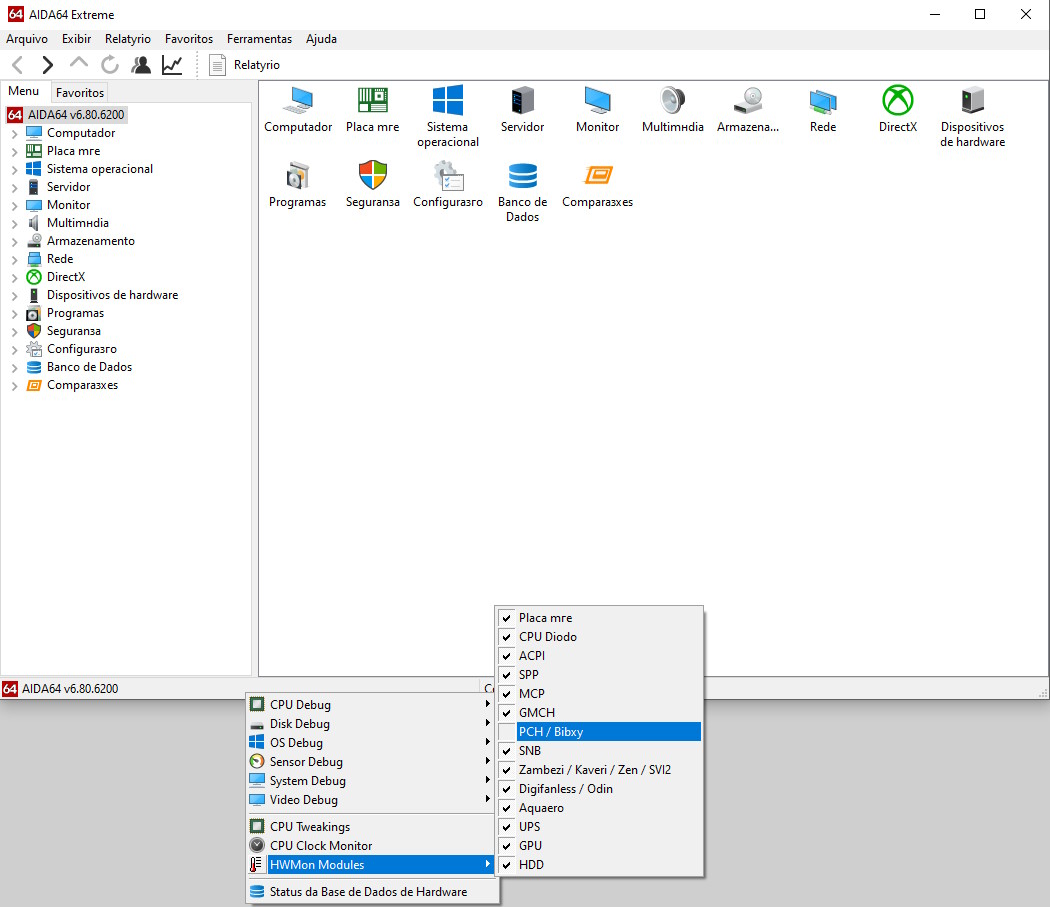

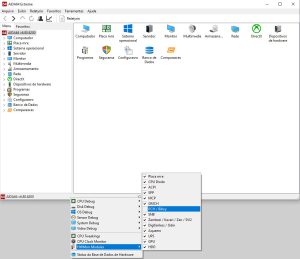

- Clicar direito na barra de status na parte inferior → Módulos HWMon → desmarcar PCH / Bibxy
- Se não funcionar – desabilitar todos os sensores e ativar um por vez para identificar o culpado.
Revisões

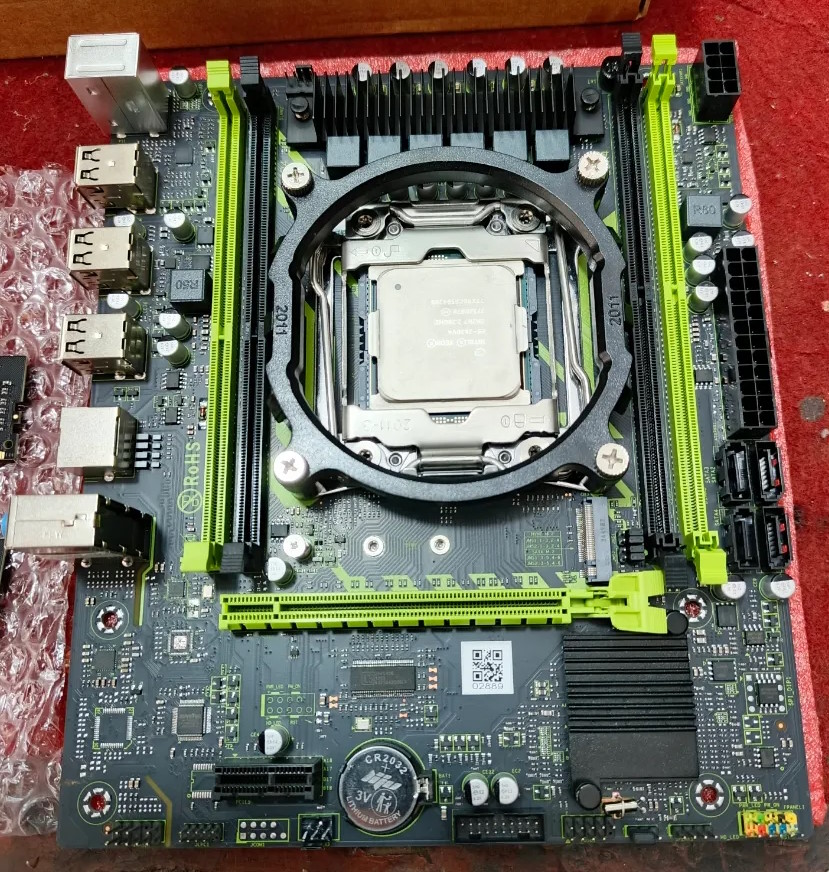

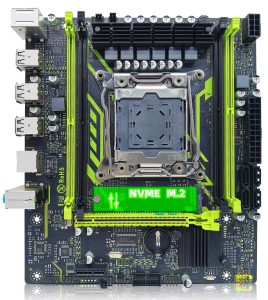

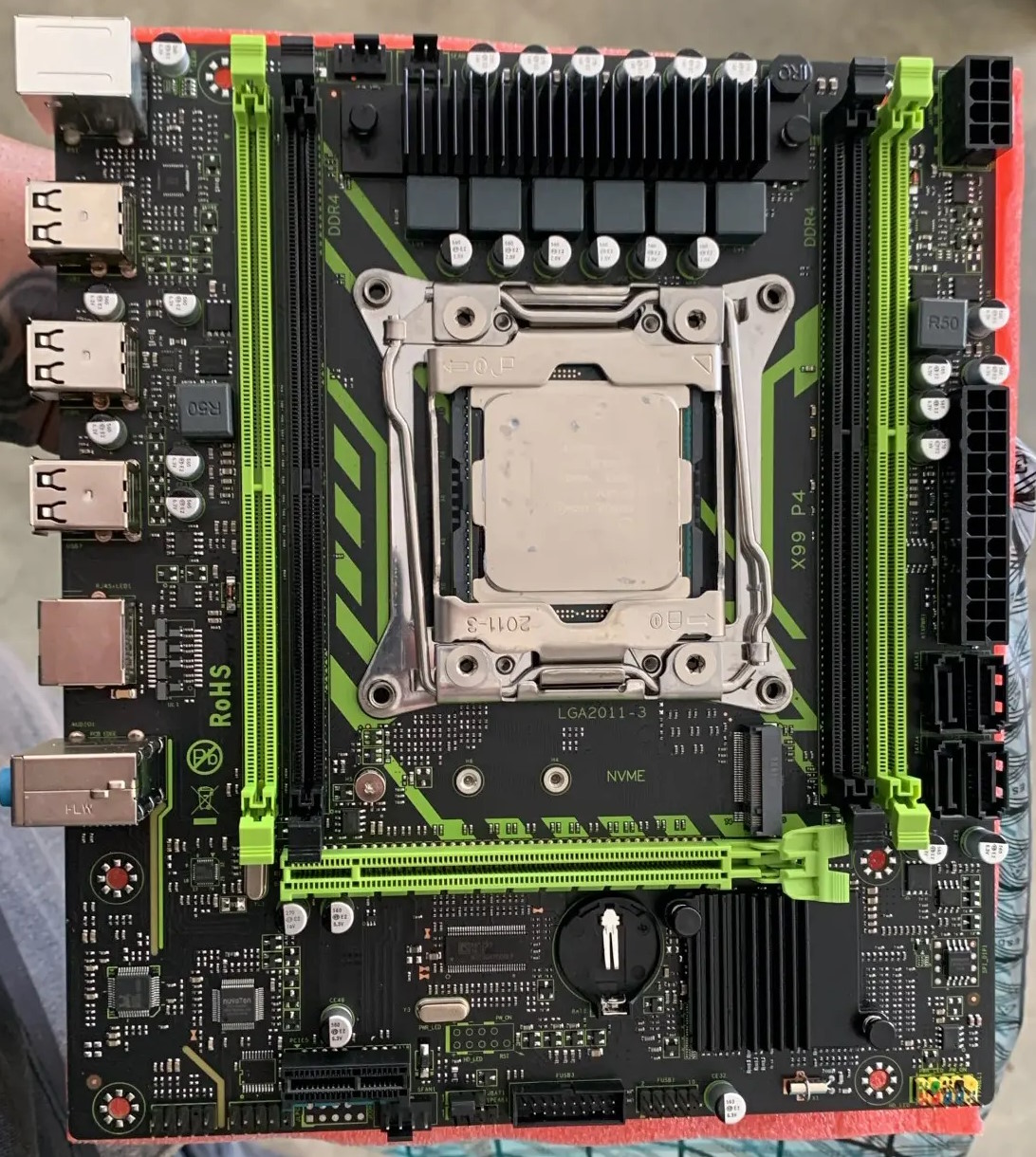

Existem pelo menos duas versões circulando por aí. A principal diferença é o suporte M.2 – a primeira revisão só funciona com SSDs NVMe, enquanto a segunda tem jumpers para alternar para o modo NGFF. Não identificamos outras mudanças entre as revisões.
Capacidades da BIOS
A BIOS original usa código da American Megatrends, não tem interface gráfica moderna, e tem todos os problemas típicos que você esperaria de firmware chinês.
Infelizmente, o chipset obscuro desta placa cria uma dor de cabeça danada para backup e gravação da BIOS. Ferramentas padrão como a Intel Flash Programming Tool simplesmente não funcionam com o HM55. Você pode tentar Afudos/Afuwin, mas isso só cria um dump da região da BIOS. Gravação completa e backup exigem um programador de hardware!
Então, se você precisa de recursos como ajustes de timing de memória, suporte ReBAR, ou overclock de processadores desbloqueados – esta placa-mãe vai te deixar na mão.
No entanto, se você tem um programador à disposição, pode tentar gravar arquivos de BIOS de placas similares como a Huananzhi X99-P4T e Huananzhi X99E-K4.
| Chipset | BIOS version & date | Ram Timings | ReBAR | Unlocked CPU OC | Turbo Boost unlock | Undervolt | Notes & Link |
|---|---|---|---|---|---|---|---|
| HM55 | X99P3 Ver:003 02/22/2024 | - | - | - | - | - | Stock BIOS from X99-8D3. For SPI chip programmer only. Not tested. [Download] |
| HM55 | X99E Ver:1.0 10/27/2023 | - | - | - | - | - | Stock BIOS from Huananzhi X99E-K4. For SPI chip programmer only. Not tested. [Download] |
| HM55 | X9PD3 Ver:001 10/31/2023 | + | - | - | - | - | Mod BIOS (based on Huananzhi X99-P4T). For SPI chip programmer only. Not tested. The primary RAM slots may have changed. [Download] |
| HM55 | X9PD3 Ver:001 10/31/2023 | + | - | - | + | -50 mV | Mod BIOS (based on Huananzhi X99-P4T). For SPI chip programmer only. Not tested. The primary RAM slots may have changed. [Download] |
Tem uma BIOS original ou firmware compatível? Compartilhe nos comentários ou envie através do nosso formulário de contato. Você pode ajudar muitos donos de placas por aí.
Perguntas Frequentes
A placa não liga, tela preta, etc. O que eu faço?
Confira nosso guia cobrindo os problemas mais comuns do LGA2011-3.
Onde posso encontrar drivers para esta placa?
Nossa coleção atual de drivers para placas socket 2011-3 está bem aqui.
Tem manual disponível, talvez um PDF?
O manual oficial da ZSUS pode ser baixado aqui.
Onde fica localizado o chip da BIOS?
À direita do dissipador do chipset – você pode conectar um programador diretamente nele.
Como conectar o painel frontal?
Conclusão
A ZSUS X99-8D4 é provavelmente a placa LGA 2011-3 mais simplificada que já encontramos. Sem portas modernas, VRMs fracos, PCB fino, BIOS inacabada, e uma dor de cabeça com gravação.
Dito isso, ela vai te dar um sistema funcionando por muito pouco dinheiro. Essas placas fazem sentido se você está trabalhando com um orçamento extremamente apertado, mas se você consegue gastar um pouco mais, é melhor pegar algo mais refinado, como a Machinist X99-PR9 com sua BIOS de fábrica decente.
