Guia de Processadores Frankenstein LGA 1151: CPUs Modificadas para Builds Econômicas

lga1151 modified cpus

Índice

Quer desempenho de 8 núcleos com orçamento apertado? Processadores Frankenstein oferecem poder desktop de chips de laptop modificados. Essas CPUs únicas podem entregar desempenho impressionante por uma fração dos preços de varejo, mas requerem habilidades técnicas e vêm com riscos significativos.

Este guia abrangente cobre tudo que você precisa saber sobre executar processadores modificados em placas-mãe LGA 1151 – desde compatibilidade e instalação até expectativas de desempenho e conselhos de compra.

O que são Processadores Frankenstein?

Processadores Frankenstein (também chamados de mutantes) apareceram primeiro para socket 1150, mas LGA1151 viu o pico de sua popularidade.

Esses modelos foram originalmente projetados para laptops usando BGA1440, mas fabricantes especializados conseguiram adaptá-los para placas-mãe comuns usando placas adaptadoras especiais. Existem Frankensteins construídos em todas as arquiteturas “nativas” 1151: Skylake, Kaby Lake e Coffee Lake (Refresh).

A principal vantagem de tais CPUs é a capacidade de obter desempenho impressionante por pouco dinheiro. No entanto, este tópico tem uma barreira de entrada bastante alta: Frankensteins não funcionarão “out of the box” – você primeiro precisará modificar o BIOS da placa-mãe, depois gravar o BIOS modificado (na maioria dos casos isso requer um programador, o que aumenta significativamente os requisitos de habilidade para usuários). O processo real de instalação do processador no socket também não é tão simples quanto com modelos de varejo, mas não há necessidade de realizar pin-mod como com o Coffee-mod regular.

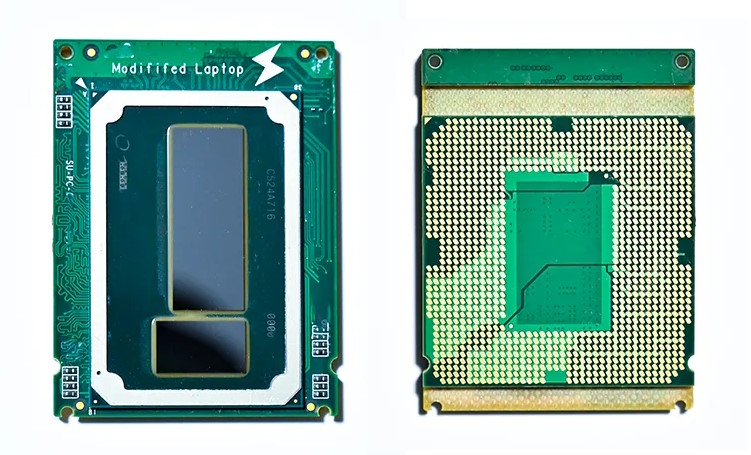

lga1151 modified laptop cpu 2 — Adaptação BGA-LGA: chip móvel montado em placa adaptadora

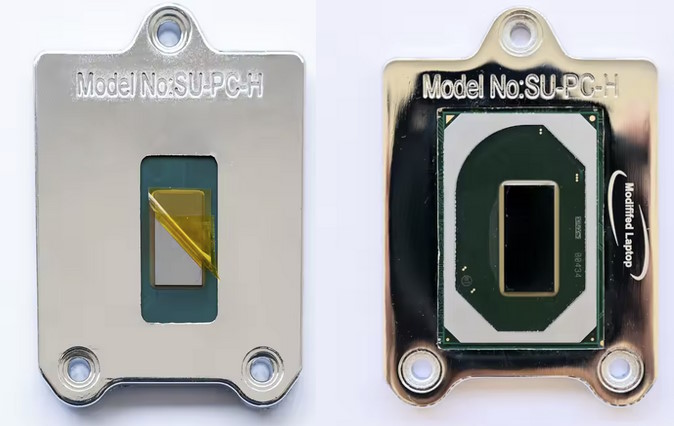

lga1151 modified cpu customized frameworks 2 — Diferentes modelos de estruturas para socket LGA1151

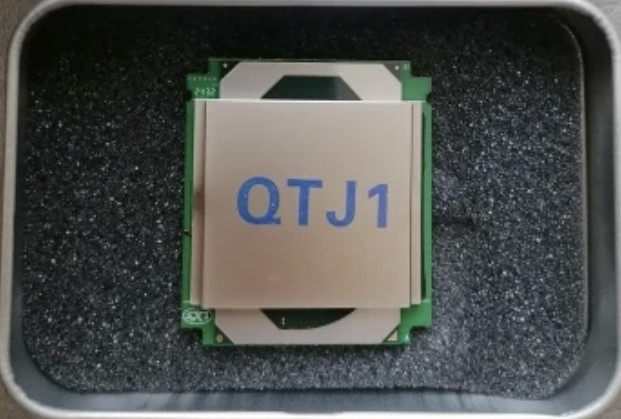

qtj1 2 — Processadores com IHS personalizado e marcações específicas

Quem Deve Considerar Processadores Frankenstein

Adequado para:

Entusiastas experientes com ferro de solda ou estação de solda e programador
Aqueles que querem máximo desempenho por dinheiro mínimo
Experimentadores e bricoladores

NÃO adequado para:

Iniciantes sem experiência em modificação
Proprietários de placas incompatíveis (B360, H310, H370, Q370 e Z390)
Sistemas de trabalho críticos
Aqueles que querem “instalar e esquecer”

O que você precisa saber sobre Frankensteins

Tanto versões finais quanto de engenharia de processadores são modificadas. Independentemente da versão, não há garantia 100% de que um Frankenstein funcionará em toda placa específica
Quase todos os modelos populares agora estão disponíveis em duas versões: sem IHS (dissipador de calor) e com uma tampa personalizada feita por fabricantes especializados. Em ambos os casos você precisará remover a estrutura original do socket para instalação
Processadores com multiplicadores desbloqueados podem fazer overclock em qualquer placa-mãe, independentemente do chipset. Isso também se aplica à RAM. Isso é possível porque esses chips foram projetados para laptops e não têm as limitações integradas que a Intel implementa em modelos desktop. Para algumas placas o overclock pode estar disponível através do BIOS, para outras – usando utilitários como Intel XTU ou ThrottleStop. Também lembre-se que fazer overclock em placas não originalmente projetadas para tais cargas não é a melhor ideia
A maioria dos modelos tem um TDP padrão bastante modesto de 35-45W, no entanto na realidade pode ser significativamente maior, especialmente para modelos com multiplicadores desbloqueados. Por exemplo, um 8-core bem overclockado pode facilmente consumir 200+W sob cargas pesadas e precisará de refrigeração apropriada
Existem modelos onde a frequência de RAM é limitada pelo controlador de memória (por exemplo, para a maioria dos Frankensteins baseados em Xeon isso é 2666 MHz)
Modelos sem tais limitações têm problemas com overclock de memória. Esteja preparado para gastar tempo encontrando timings estáveis para alcançar o que processadores desktop regulares fazem em poucos cliques. Em casos raros você pode conseguir ~3000-3200 MHz, mas na maioria dos casos terá que se contentar com 2600-2800 MHz. Aparentemente, versões finais lidam com frequências ligeiramente maiores que amostras de engenharia.

Todos os modelos e suas especificações

Os fabricantes especializados dominaram bem a produção de tais CPUs. Aparentemente também não há escassez de chips, o que permitiu que eles lançassem um número enorme de modelos baseados em versões de lançamento e engenharia de CPUs móveis.

Versões de engenharia

MODEL	Closest Retail Equivalent	Architecture	Stepping	Cores \ Threads	Base Frequency	Max Turbo Boost Frequency	L3 Cache	TDP	Multiplier	Graphics
QPH7 QHR7	-	Sky Lake, 14 nm	Q0	4 \ 8	1600 MHz	2600 MHz	8 MB	35 W	Locked	HD Graphics 530
QHPW	-	Sky Lake, 14 nm	Q0	4 \ 8	2200 MHz	3000 MHz	8 MB	45 W	Locked	HD Graphics 530
QL3X	Core i7-7820HK	Kaby Lake, 14 nm	A0	4 \ 8	2400 MHz	3500 MHz	8 MB	45 W	Unlocked	HD Graphics 630
QL2X	Core i7-7820HK	Kaby Lake, 14 nm	A0	4 \ 8	2700 MHz	3800 MHz	8 MB	45 W	Unlocked	HD Graphics 630
QNCT	Core i7-8850H	Coffee Lake, 14 nm	U0	6 \ 12	2400 MHz	3600 MHz	9 MB	45 W	Locked	UHD Graphics 630
QNVH	Core i7-8850H	Coffee Lake, 14 nm	U0	6 \ 12	2000 MHz	3600 MHz	9 MB	45 W	Locked	UHD Graphics 630
QRRZ QP87	Core i7-8750H	Coffee Lake, 14 nm	U0	6 \ 12	2200 MHz	4100 MHz	9 MB	45 W	Locked	UHD Graphics 630
QP87	Core i7-8750H	Coffee Lake, 14 nm	U0	6 \ 12	2200 MHz	4100 MHz	9 MB	45 W	Locked	UHD Graphics 630
QQLT	Core i9-9850HK	Coffee Lake, 14 nm	P0	6 \ 12	2400 MHz	4100 MHz	12 MB	45 W	Unlocked	UHD Graphics 630
QQLS	Core i9-9880HK	Coffee Lake, 14 nm	P0	8 \ 16	2100 MHz	4400 MHz	16 MB	45 W	Unlocked	UHD Graphics 630
QS0P	Core i9-9980HK	Coffee Lake, 14 nm	R0	8 \ 16	2300 MHz	4800 MHz	16 MB	45 W	Locked	UHD Graphics 630
QPQG	Core i9-8950HK	Coffee Lake, 14 nm	U0	6 \ 12	2900 MHz	4800 MHz	12 MB	45 W	Unlocked	UHD Graphics 630
QRZQ	Xeon E-2276M	Coffee Lake, 14 nm	R0	6 \ 12	2800 MHz	4700 MHz	12 MB	45 W	?	UHD Graphics 630
QTJ2	Core i7-9850H	Coffee Lake, 14 nm	R0	6 \ 12	2400 MHz	4300 MHz	12 MB	45 W	Locked	UHD Graphics 630
QTJ1	Core i9-9880HK	Coffee Lake, 14 nm	R0	8 \ 16	2100 MHz	4600 MHz	16 MB	45 W	Unlocked	UHD Graphics 630
QTJ0	Core i9-9880HK	Coffee Lake, 14 nm	R0	8 \ 16	2800 MHz	4700 MHz	16 MB	65 W	Unlocked	UHD Graphics 630

Versões finais

MODEL	Architecture	Stepping	Cores \ Threads	Base Frequency	Max Turbo Boost Frequency	L3 Cache	TDP	Multiplier	Graphics
SR3YY Core i7-8750H	Coffee Lake, 14 nm	U0	6 \ 12	2200 MHz	4100 MHz	9 MB	45 W	Locked	UHD Graphics 630
SR3YZ Core i7-8850H	Coffee Lake, 14 nm	U0	6 \ 12	2600 MHz	4300 MHz	9 MB	45 W	Locked	UHD Graphics 630
SRDEC Core i3-8100B	Coffee Lake, 14 nm	U0	4 \ 4	3600 MHz	3600 MHz	6 MB	65 W	Locked	UHD Graphics 630
SRCX3 Core i5-8500B	Coffee Lake, 14 nm	U0	6 \ 6	3000 MHz	4100 MHz	9 MB	65 W	Locked	UHD Graphics 630
SRCX2 Core i7-8700B	Coffee Lake, 14 nm	U0	6 \ 12	3200 MHz	4600 MHz	12 MB	65 W	Locked	UHD Graphics 630
SRF6X Core i5-9300H	Coffee Lake, 14 nm	U0	4 \ 8	2400 MHz	4100 MHz	8 MB	45 W	Locked	UHD Graphics 630
SRFD0 Core i9-9980HK	Coffee Lake, 14 nm	R0	8 \ 16	2400 MHz	4900 MHz	16 MB	45 W	Unlocked	UHD Graphics 630
SRF6U Core i7-9750H	Coffee Lake, 14 nm	U0	6 \ 12	2600 MHz	4500 MHz	12 MB	45 W	Locked	UHD Graphics 630
SRFCP Core i7-9750H	Coffee Lake, 14 nm	R0	6 \ 12	2600 MHz	4500 MHz	12 MB	45 W	Locked	UHD Graphics 630
SR32K Xeon E3 1505M v6	Kaby Lake, 14 nm	B0	4 \ 8	3000 MHz	4000 MHz	8 MB	45 W	Locked	HD Graphics P630
SRFCZ Xeon E-2286M	Coffee Lake, 14 nm	R0	8 \ 16	2400 MHz	5000 MHz	16 MB	45 W	Locked	UHD Graphics P630
SRFCK Xeon E-2276M	Coffee Lake, 14 nm	R0	6 \ 12	2800 MHz	4700 MHz	12 MB	45 W	Locked	UHD Graphics P630
SRCKQ Xeon-E 2186M	Coffee Lake, 14 nm	U0	6 \ 12	2900 MHz	4800 MHz	12 MB	45 W	Locked	UHD Graphics 630
SR3YX Xeon-E 2176M	Coffee Lake, 14 nm	U0	6 \ 12	2700 MHz	4400 MHz	12 MB	45 W	Locked	UHD Graphics 630

Top 5 Modelos Mais Interessantes

QNCT\QNVH. 6 núcleos com multiplicador bloqueado. Bom para placas básicas com VRM fraco.
QQLT. 6 núcleos para overclock. Boa opção para placas de médio alcance.
QQLS. 8 núcleos para overclock. Próximo em desempenho ao Core i9 9900K, mas o die tem stepping P0 antigo. Para placas com bom subsistema de energia.
QTJ0\QTJ1. Próximo ao QQLS, mas tem stepping mais novo, alcança frequências ligeiramente maiores. Opção para aqueles focados em overclock máximo.
SRFD0. Versão final de 8 núcleos, faz sentido se além de altas frequências você também quer fazer overclock de memória.

Compatibilidade

Inicialmente, executar Frankensteins era bastante arriscado, mas com o tempo entusiastas ganharam experiência e melhoraram programas para executar processadores modificados. Atualmente a tabela de compatibilidade se parece com isso:

Aqueles com placas de chipsets B360, H310, H370, Q370 e Z390 são menos afortunados – eles têm chances mínimas de sucesso. Se você tem tal placa – considere alternativas como Intel CC150, que funcionará imediatamente em placas de chipset série 300.

A operação não é garantida em várias placas OEM independentemente do chipset. Algumas placas Asus das séries 100 e 200 precisarão de algumas configurações preliminares do BIOS. Todas as outras provavelmente conseguirão utilizar completamente todas as capacidades do processador modificado.

Como executar Frankensteins em placas 1151

⚠️ AVISO: Essas modificações anulam garantias e podem danificar permanentemente seu hardware. Sucesso não é garantido mesmo com execução perfeita. Todos os procedimentos são experimentais e realizados à sua própria conta e risco.

Preparação do BIOS

Há 2 maneiras de obter um BIOS modificado: fazer você mesmo ou obtê-lo de vendedores especializados (você também pode encontrar BIOS prontos online se sua placa for popular).

Aqui está uma instrução breve para modificação usando Coffee-Time 0.99:

Prepare um backup do BIOS. Você pode extraí-lo da sua placa (escolha isso se quiser transferir endereço MAC) ou baixar do site do fabricante
Baixe CoffeeTime_0.99
Abra o backup do BIOS no programa, então você deve ver a janela da interface principal
Agora você precisa alterar a versão do ME de Consumer para Corporate e desabilitá-lo. Duas versões estão disponíveis: Corporate 11.7.0.3307 e Corporate 11.8.77.3664. Para placas Asus, 11.7.0.3307 é recomendado devido ao possível brick ao fazer downgrade subsequente da versão do ME. Se nenhum downgrade é planejado, e em todos os outros casos, versão 11.8.77.3664 é recomendada
Depois de alterar a versão – desabilite o ME clicando no botão
(Opcional) Atualize versões vBIOS e GOP

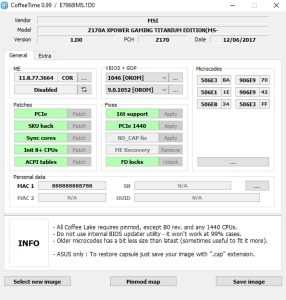

Agora aplique todos os patches disponíveis. Após aplicar eles devem ficar verdes

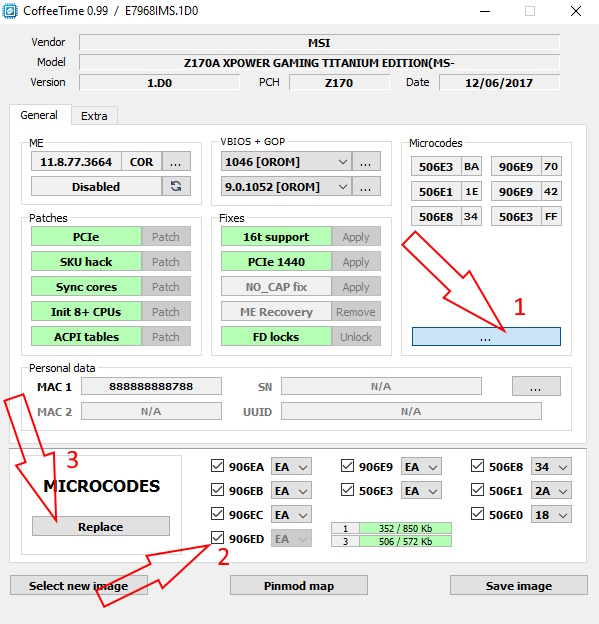

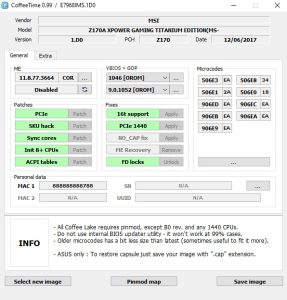

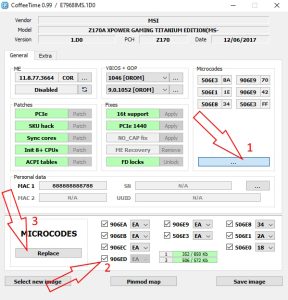

Certifique-se de que o BIOS tem os microcodes necessários e adicione-os se necessário. Uma referência rápida para microcodes requeridos está abaixo
Transfira dados pessoais (opcional). Você pode transferir endereço MAC e outros dados (para placas Asus)
Configurações adicionais na aba “EXTRA” (opcional). Importantes aqui são patches para placas MSI e Clevo. También é recomendado definir frequência de memória para 2133 MHz – isso evitará problemas de memória na primeira inicialização
Após completar todos os passos, salve o BIOS modificado. Agora você pode prosseguir para a gravação.

Microcodes Skylake, Kaby Lake, Coffee Lake e Coffee Lake Refresh:

506E3 – processadores Skylake de 6ª geração de lançamento;
506E8 – processadores Kaby Lake de 7ª geração de engenharia, especificamente QL2X, QL3X;
906E9 – processadores Kaby Lake de 7ª geração de lançamento;
906EA – processadores Coffee Lake de 8ª e 9ª geração de lançamento e engenharia em die de 6 núcleos, especificamente QNCT, QNVH;
906EB – processadores Coffee Lake de 8ª e 9ª geração de lançamento e engenharia em die de 4 núcleos;
906EC – processadores Coffee Lake Refresh de 9ª geração de lançamento e engenharia com stepping P0, especificamente QQLT, QQLS;
906ED – processadores Coffee Lake Refresh de 9ª geração de lançamento e engenharia com stepping R0, especificamente QTJ2, QTJ1, QTJ0, SRFD0 (9980HK).

CoffeeTime 0.99 oferece microcodes EA por padrão, que funcionam bem para overclock de memória e compatibilidade geral.

Gravação do BIOS

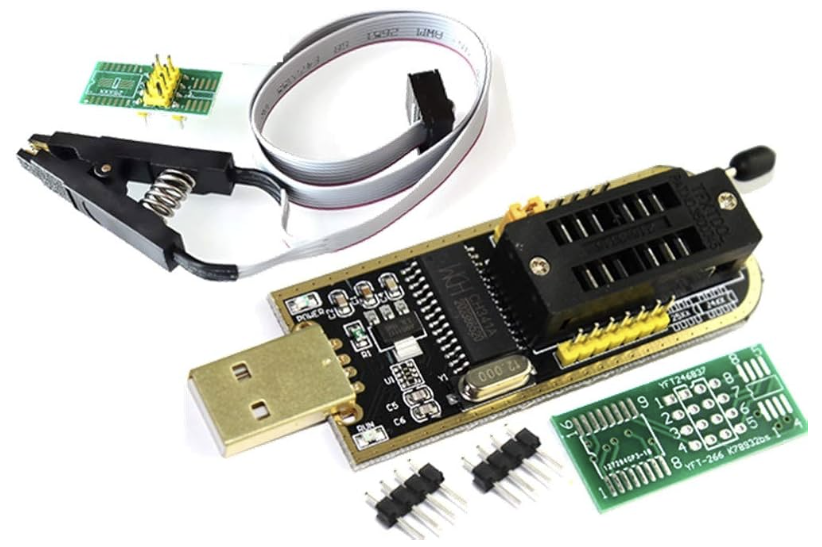

Algumas placas podem receber gravação via software (geralmente MSI e Gigabyte), mas na maioria dos casos você precisará de um programador e saber como usá-lo.

Mesmo se você for um dos sortudos cujas placas podem receber gravação via software, ainda é melhor adquirir um programador – é uma ferramenta útil que pode ser necessária novamente. Um modelo CH341A simples funcionará, mas você também pode adquirir um RT809H ou TL866II Plus mais avançado.

Não podemos fornecer instruções universais de gravação já que detalhes variarão dependendo do fornecedor e placa específica. Se o processo de gravação o assusta – contate seu centro de serviços de computador mais próximo.

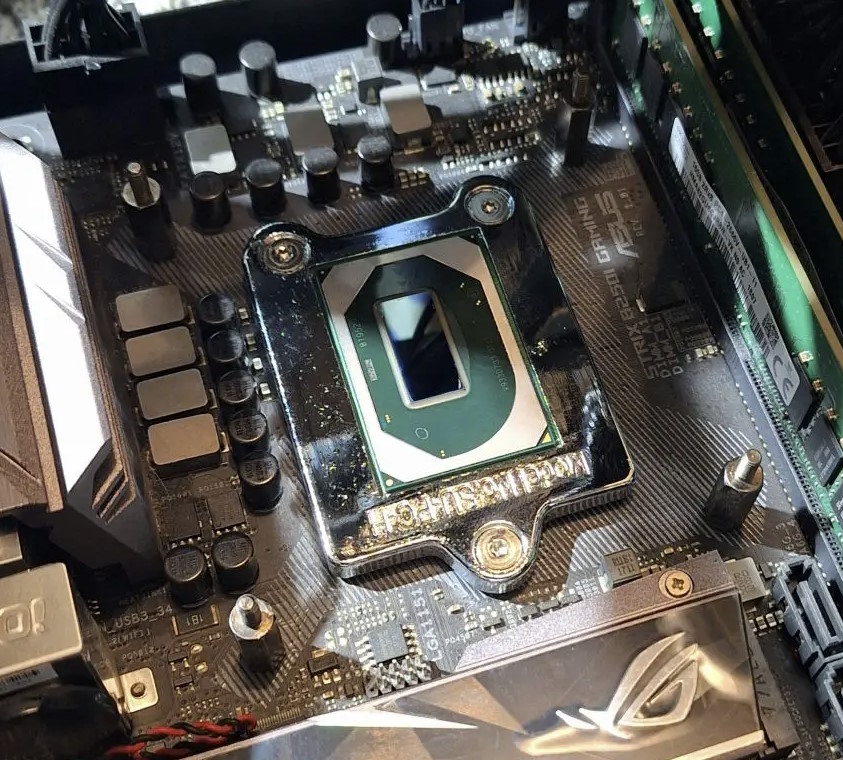

Instalação do processador

A instalação correta requer remover a estrutura de retenção original do socket e montar o processador com os parafusos especializados incluídos no pacote. Mantenha seu hardware original do socket seguro, pois você precisará dele se algum dia quiser voltar a usar processadores desktop padrão.

Inicialização e teste

A primeira inicialização é melhor feita com um único módulo de memória. O sistema pode reiniciar várias vezes – isso é normal. A primeira inicialização também pode demorar bastante.

Se você vir uma tela preta e nada acontecer por muito tempo – remova o processador e verifique a instalação.

Possíveis problemas

A causa mais comum de problemas é contato ruim do processador com o socket. Isso pode causar sintomas como falha de um canal de memória, problemas PCIe, instabilidade, ou apenas uma tela preta. Solução – remova o processador e instale-o novamente. Não permita desalinhamento ao apertar parafusos e instalar o sistema de refrigeração.

A próxima questão mais comum são problemas do BIOS. Tente uma versão diferente do ME, certifique-se de que os microcodes necessários estão presentes. Em alguns casos alterar a versão do BIOS sendo modificado ajuda.

Onde comprar

Plataformas principais:

AliExpress – escolha mais popular
Taobao através de intermediários (mais opções e melhores preços)
eBay – também uma opção popular.

Conclusão

Processadores Frankenstein oferecem uma forma interessante de alcançar desempenho high-end com orçamento apertado, mas definitivamente não são para todos. O processo de instalação requer habilidades técnicas, equipamento especializado, e apresenta riscos reais de dano ao hardware.

Se você tem a expertise e hardware compatível, esses processadores modificados podem entregar excelentes relações preço-desempenho. No entanto, para a maioria dos usuários, alternativas mais seguras como o Intel CC150 ou processadores de varejo podem ser uma escolha melhor.
