A X99 JS11 é a primeira placa‑mãe LGA2011‑3 da JieShuo — uma marca antes conhecida principalmente por placas de vídeo.
Surpreendentemente, essa primeira tentativa é bastante competitiva. Vamos dar uma olhada mais de perto no modelo.
Especificações
| Modelo | JieShuo X99 JS11 D4 v1.0 |
|---|---|
| Soquete | LGA 2011‑3 |
| Chipset | C612 |
| Processadores suportados | Intel Core i7 (séries 5000 e 6000, Haswell‑E/Broadwell‑E) Intel Xeon E5‑1600 v3/v4, E5‑2600 v3/v4, E5‑4600 v3/v4 (Haswell‑EP/Broadwell‑EP) |
| Configuração de VRM | 4 fases (8 virtuais via doublers) MOSFETs totais: 24 (8 high‑side + 16 low‑side) |
| Memória suportada | 4 x DDR4 DIMM (quad‑channel) com suporte a ECC e não‑ECC Capacidade máxima: 128 GB |
| Suporte a modo de suspensão (S3) | Não |
| Slots de expansão | 1 x PCI‑e x16 (Gen 3.0) 1 x PCI‑e x4 |
| Armazenamento | 6 x SATA 3.0 2 x M.2 (NVMe, Gen 3.0 x4) |
| Conectores de ventoinha | 1 x cooler de CPU (4 pinos) 1 x ventoinha do VRM (2 pinos) 1 x ventoinha de gabinete (4 pinos) 1 x ventoinha de gabinete (3 pinos) |
| Portas PS/2 | — |
| Portas USB 3.0 | 2 (+ suporte para painel frontal) |
| Portas USB 2.0 | 2 (+ suporte para painel frontal) |
| Rede | Gigabit LAN (RTL8111 / RTL8168) |
| Áudio | 5.1 canais (ALC897) |
| Chip de BIOS | W25Q128JV |
| Super I/O | NCT5532D |
| Header JLPC | Sim |
| Header TPM 2.0 | LPC de 14 pinos |
| Extras | Display de código POST Slot x16 com reforço metálico Porta M.2 Wi‑Fi |
| Fator de forma e dimensões | mATX 237 x 185 mm (não confirmado) |
| Preço aproximado | AliExpress: R$300 - R$400 (ver preço) |

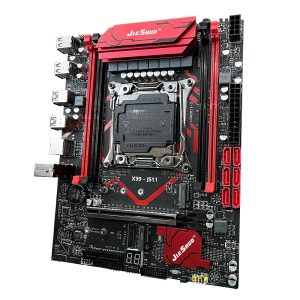

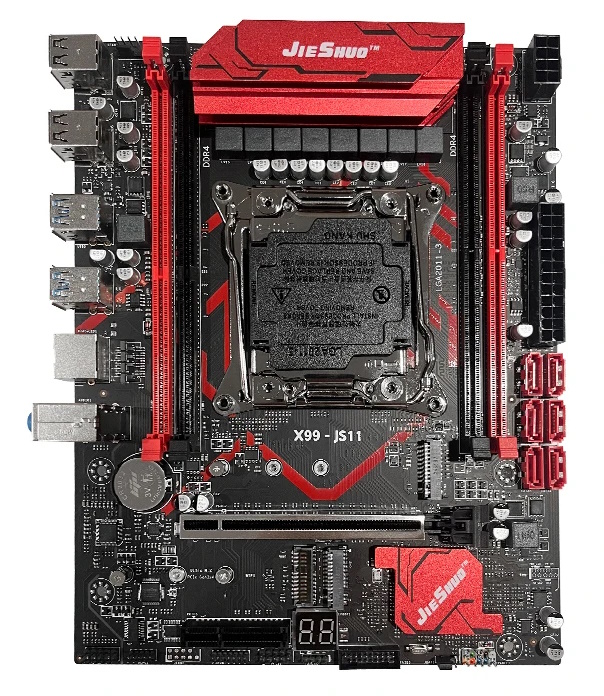

O estilo da placa usa uma paleta preta e vermelha que remete à Machinist X99‑RS9. Para um visual mais elegante, o slot PCIe x16 principal tem reforço metálico.

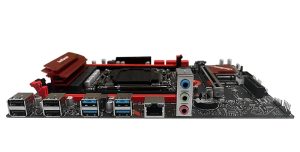

A JS11 é baseada no chipset C612 de classe servidor, portanto não sofre com falta de I/O. O armazenamento inclui seis portas SATA III e dois slots M.2 NVMe apenas PCIe (o modo M.2 SATA não é compatível). Para periféricos, há quatro portas USB 2.0 e quatro USB 3.0 (não há portas PS/2, então teclados e mouses antigos precisarão de adaptadores). Os controladores de áudio e rede são típicos das placas X99 chinesas e não há capacitores de filtragem na trilha de áudio.
Um dos pontos fortes do modelo é a alimentação robusta: oito fases virtuais, com três MOSFETs por fase, cobertas por um dissipador de tamanho médio. Essa configuração está entre as mais robustas que vemos em placas chinesas e consegue lidar com as CPUs topo de linha da plataforma sem grandes dificuldades.
Outros pontos positivos incluem boa qualidade de soldagem, chip de BIOS Winbond, display de códigos POST, slot M.2 para Wi‑Fi e suporte a TPM 2.0.
Também estão presentes as desvantagens usuais vistas na maioria das placas chinesas: ausência de modo de suspensão (S3) funcional, sensor de consumo da CPU que informa valores abaixo do real e algumas arestas no firmware.
Versão DDR3 da JS11
Também existe uma placa vendida com o mesmo nome para CPUs cujo controlador de memória pode operar com DDR3.
No entanto, na prática trata‑se de um projeto completamente diferente, apesar do nome idêntico. Falamos sobre essa placa em uma análise separada.
Recursos da BIOS
A placa roda uma UEFI/BIOS clássica baseada no Aptio V. Não espere uma interface muito elaborada nem controle do mouse refinado, mas, funcionalmente, o firmware supera a maioria das BIOS de fábrica. De saída você tem controles de timings de memória, Secure Boot e configuração de TPM 2.0; também estão disponíveis Resizable BAR (ReBAR) e Above 4G Decoding, e o Wake‑on‑LAN realmente funciona.
Há desvantagens também: um sensor de temperatura da placa‑mãe inoperante (não se assuste se vir leituras acima de 100 °C), Smart Fan limitado a conectores de 4 pinos e outras pequenas peculiaridades comuns a esse tipo de firmware.
Guia simples de gravação da BIOS (Windows)
| BIOS version & date | Ram Timings | ReBAR | Turbo Boost unlock | Undervolt | Secure Boot & TPM2.0 | Notes & Link |
|---|---|---|---|---|---|---|
| X9JS1 Ver:001 10/22/2024 | + | + | - | - | + | Stock BIOS [Download] |
| X9JS1 Ver:001 10/22/2024 | + | + | + | + | + | Stock BIOS + TBU for V3 CPUs [Download] |
- Baixe o Intel Flash Programming Tool (FPTW) 9.1.10 nesta página.
- Abra o Prompt de Comando como Administrador.
- Copie o arquivo da sua BIOS (
bios.binoubios.rom) para a mesma pasta do FPTW. - No Prompt de Comando, navegue até a pasta do FPTW usando
cd. - Faça backup primeiro:
fptw64 -d backup.bin - Grave a BIOS:
fptw64 -f bios.bin
Observações: Substitua bios.bin pelo nome real do arquivo. Se o FPT informar que não consegue acessar partes da BIOS, reinicie, entre no setup da BIOS e desative a proteção de gravação (IntelRCSetup → PCH Configuration → Security Configuration → BIOS Lock: Disable).
Após a gravação, recomendamos redefinir as configurações ou limpar o CMOS.
Perguntas frequentes
Como conectar o painel frontal?
A placa não inicializa (tela preta etc.). O que fazer?
Veja nosso artigo sobre os problemas mais comuns do LGA2011‑3.
Onde encontro drivers para esta placa?
A página com os drivers atuais para placas soquete 2011‑3 está aqui.
Onde fica o chip da BIOS?
À direita do dissipador do chipset.
Qual módulo TPM 2.0 é compatível com esta placa?
Você precisa de um módulo TPM 2.0 MSI de 14 pinos via LPC — por exemplo, este aqui.
