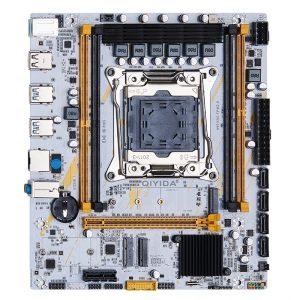

A Qiyida X99 K9s é uma placa‑mãe LGA2011‑3 de baixo custo com header TPM 2.0, voltada para processadores de entrada e intermediários.
TPM 2.0 é o Trusted Platform Module, responsável pela segurança em hardware e pelo armazenamento de chaves de criptografia. Ele é exigido para a instalação do Windows 11 e por algumas ferramentas e sistemas anti‑cheat.
Esta não é a única placa “pronta para o Windows 11” da marca; há também um modelo mais avançado — Qiyida X99 H9s.
Especificações
| Modelo | Qiyida X99 K9s |
|---|---|
| Soquete | LGA2011‑3 |
| Chipset | C612 |
| Processadores compatíveis | Intel Core i7 (séries 5000 e 6000, Haswell‑E/Broadwell‑E) Intel Xeon E5‑1600 v3/v4, E5‑2600 v3/v4, E5‑4600 v3/v4 (Haswell‑EP/Broadwell‑EP) |
| Configuração do VRM | 3 fases (6 virtuais via duplicadores) Total de MOSFETs: 12 (6 high‑side + 6 low‑side) |
| Memória suportada | 4 × DDR4 DIMM (dual‑channel), com suporte a ECC e não‑ECC Capacidade máxima: 128 GB |
| Suporte ao modo de suspensão | Não |

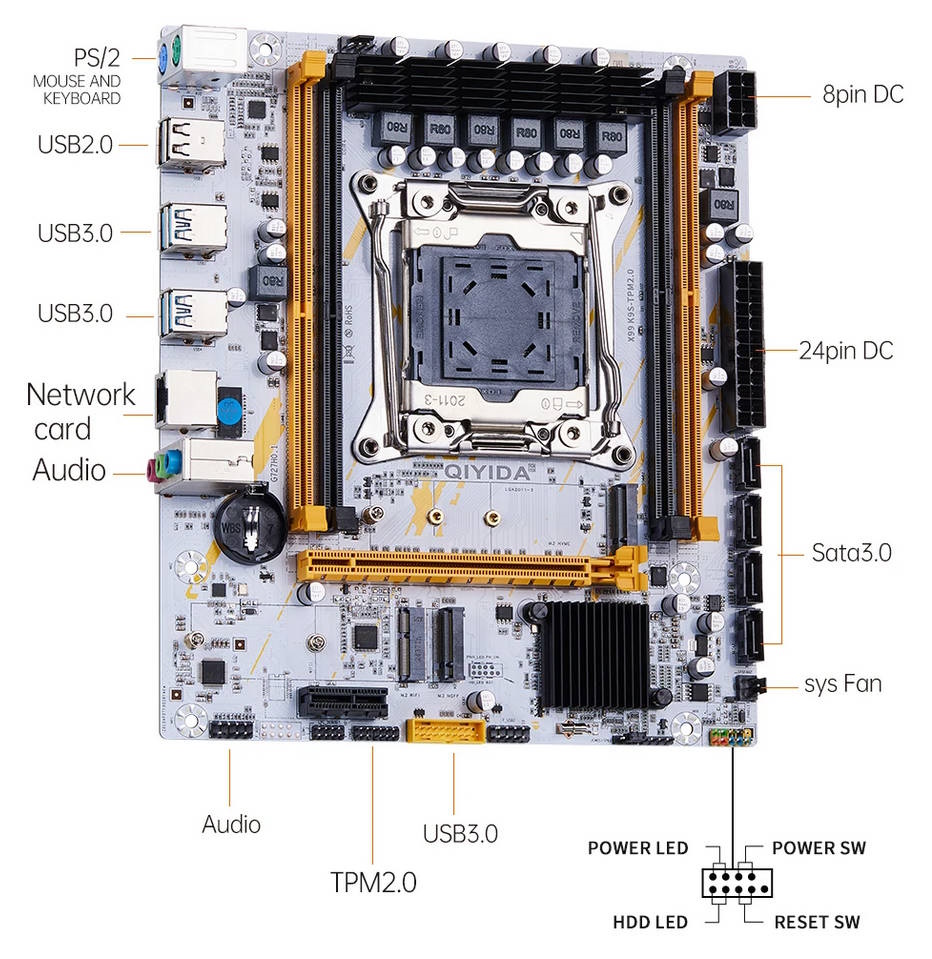

| Slots de expansão | 1 × PCIe x16 (Gen 3.0) 1 × PCIe x1 (Gen 2.0) |
| Armazenamento | 4 × SATA 3.0 1 × M.2 (NVMe, Gen 3.0 x4) 1 × M.2 (NGFF) |
| Conectores de ventoinha | 1 × cooler da CPU (4 pinos) 1 × ventoinha do gabinete (4 pinos) 1 × ventoinha do gabinete (3 pinos) |

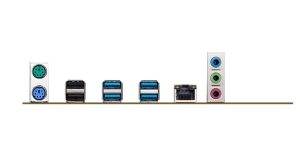

| Portas PS/2 | 2 (mouse + teclado) |
| Portas USB 3.0 | 4 (+ conector interno) |
| Portas USB 2.0 | 2 (+ conector interno) |
| Rede | Gigabit LAN (RTL8111 / RTL8168) |
| Áudio | 5.1 canais (ALC887 / ALC897) |
| Chip da BIOS | W25Q128FV |
| Conector JLPC | Sim |
| Conector TPM 2.0 | LPC de 14 pinos |
| Extra | Slot M.2 para Wi‑Fi |
| Formato | mATX, 215 × 186 mm |
| Preço aproximado | AliExpress: R$200 - R$250 (ver preço) | Shopee: R$300+ (ver ofertas) |

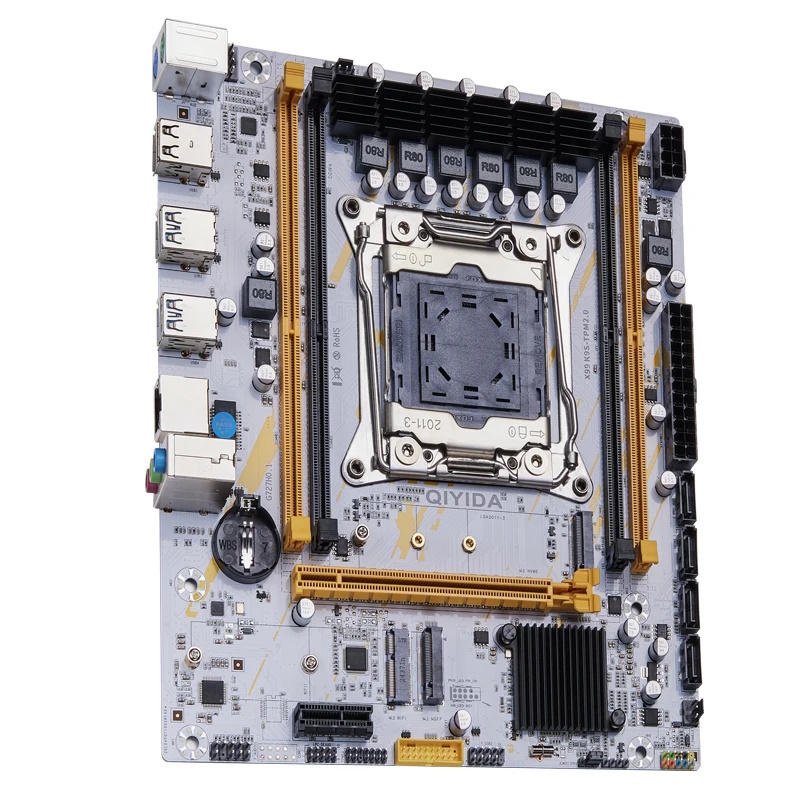

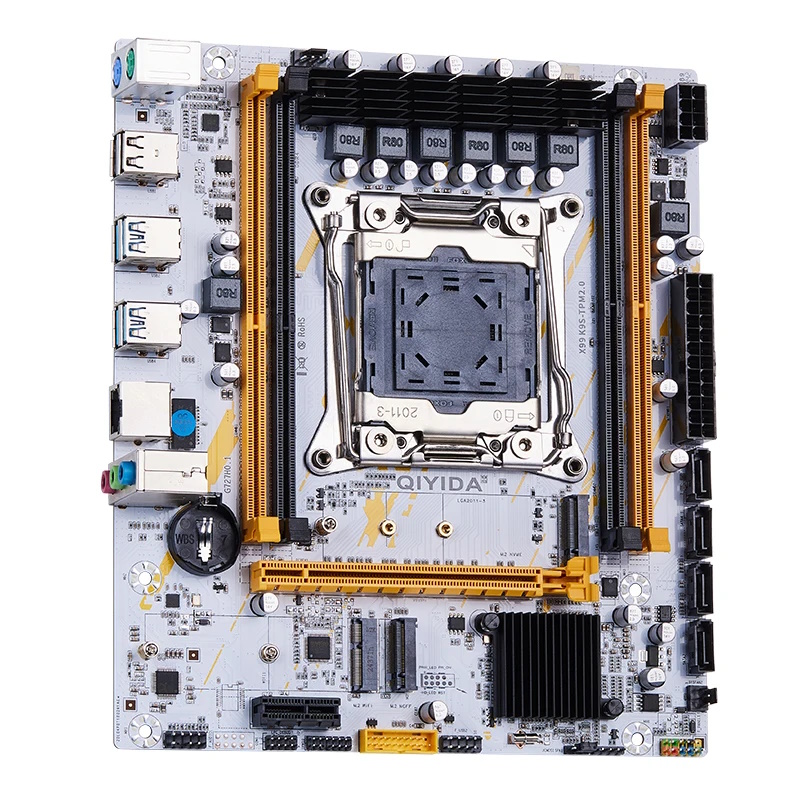

A X99 K9s traz um esquema de cores não padrão em branco e laranja. Uma vantagem clara é o chipset C612 de classe de servidor, que oferece um conjunto decente — ainda que não abundante — de portas modernas de I/O.
No restante, a placa não difere muito de outros modelos econômicos. Infelizmente, apenas o dual‑channel está disponível, e a entrega de energia (três fases dobradas para seis “virtuais”) não é adequada para os processadores mais exigentes desse soquete.
O subsistema de armazenamento oferece quatro portas SATA III e dois slots M.2: um opera em modo NVMe e o outro em modo SATA (NGFF). Não é possível alternar os modos.
Entre as vantagens menos óbvias estão uma leitura funcional do consumo de energia da CPU (algo raro em placas de entrada), dois headers de ventoinha de 4 pinos, um slot M.2 para módulos Wi‑Fi e um chip de BIOS da Winbond, geralmente considerado menos problemático que alternativas.
As desvantagens são típicas de placas chinesas baratas: ausência de suporte a suspensão S3, as leituras dos sensores de temperatura da placa‑mãe não funcionam e o firmware é bastante limitado. A proximidade entre o slot PCIe x1 e o header TPM 2.0 também pode causar problemas — placas de expansão grandes podem impedir a instalação do módulo TPM.
Revisões

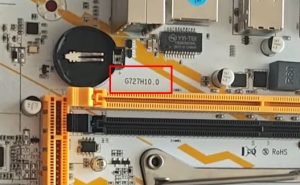

Existem pelo menos duas revisões deste modelo que se diferenciam pela pinagem do header TPM 2.0. Uma versão é destinada a módulos MSI e a outra a módulos ASUS. Em ambos os casos, o header TPM 2.0 é de 14 pinos, e as placas são quase idênticas visualmente. Você pode identificar a revisão pelo adesivo da caixa ou pela serigrafia no PCB, próxima à bateria do CMOS:
- G727H0.1 — para módulos ASUS
- G727H10.0 — para módulos MSI
Recursos do BIOS
Como a maioria das placas chinesas LGA2011‑3, a X99‑K9s usa um UEFI BIOS da AMI (American Megatrends). O firmware de fábrica não é perfeito, mas permite ajustar os timings da RAM, traz controle SmartFan separado para ambos os headers de 4 pinos (o header de 3 pinos não é controlável) e conta com a função “Restore on AC Power Loss” funcional. Naturalmente, há opções para módulos TPM 2.0 e para Secure Boot.
Não há suporte a overclock por multiplicador destravado e o Resizable BAR (ReBAR) está ausente. Como de costume, o BIOS expõe muitas opções, mas várias delas não funcionam de fato.
Guia simples de gravação do BIOS (Windows)
| BIOS version & date | Ram Timings | ReBAR | Unlocked CPU OC | Turbo Boost unlock | Undervolt | Secure Boot | Notes & Link |
|---|---|---|---|---|---|---|---|
| 11/13/2025 | + | + | - | - | - | + | Stock BIOS from G727H10.0 rev. with REBar added [Download] |
| 11/13/2025 | + | + | - | + | -50 mV | + | Stock BIOS from G727H10.0 rev. with REBar and TBU (undervolt -50mV). [Download] |
- Baixe o Intel Flash Programming Tool (FPTW) 9.1.10 nesta página.
- Abra o Prompt de Comando como Administrador.
- Copie seu arquivo de BIOS (
bios.binoubios.rom) para a mesma pasta do FPTW. - No Prompt de Comando, navegue até a pasta do FPTW usando o comando
cd. - Faça backup primeiro:
fptw64 -d backup.bin - Grave o BIOS:
fptw64 -f bios.bin
Observações: Substitua bios.bin pelo nome real do seu arquivo de BIOS.
Após a gravação, recomendamos redefinir as configurações ou limpar o CMOS.
Perguntas frequentes
A placa não inicializa, tela preta etc. O que fazer?
Veja nosso artigo sobre os problemas mais comuns no LGA2011‑3.
Onde encontro drivers para esta placa?
A página com os drivers atuais para placas do soquete 2011‑3 está disponível aqui.
Onde fica o chip do BIOS?
À direita do dissipador do chipset.
Qual módulo TPM 2.0 é compatível com esta placa?

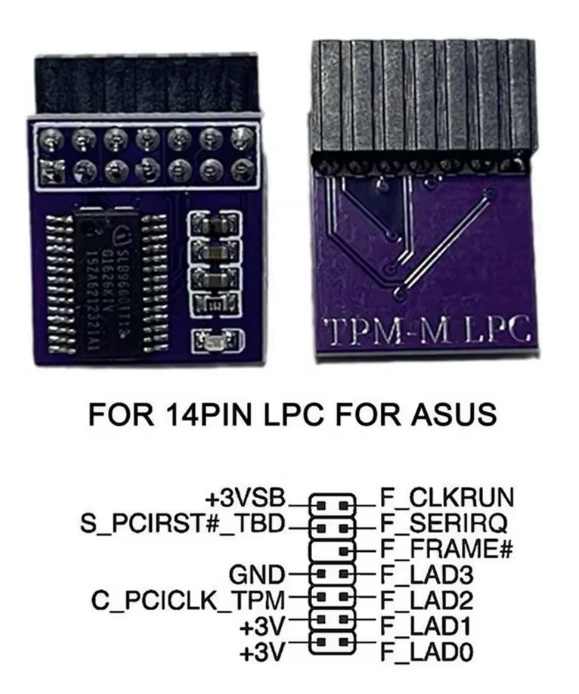

Depende da revisão: use um módulo MSI de 14 pinos (LPC) ou um módulo ASUS de 14 pinos (LPC) . Ambos os tipos estão disponíveis neste anúncio.
Conclusão
Análise OldRigRevive
5.0
3.5
3.8
4.2
