Machinist X99 B9 — análise: mATX C612 com DDR4 em quad-channel e VRM de 8 fases — vale a pena em 2025?
Índice

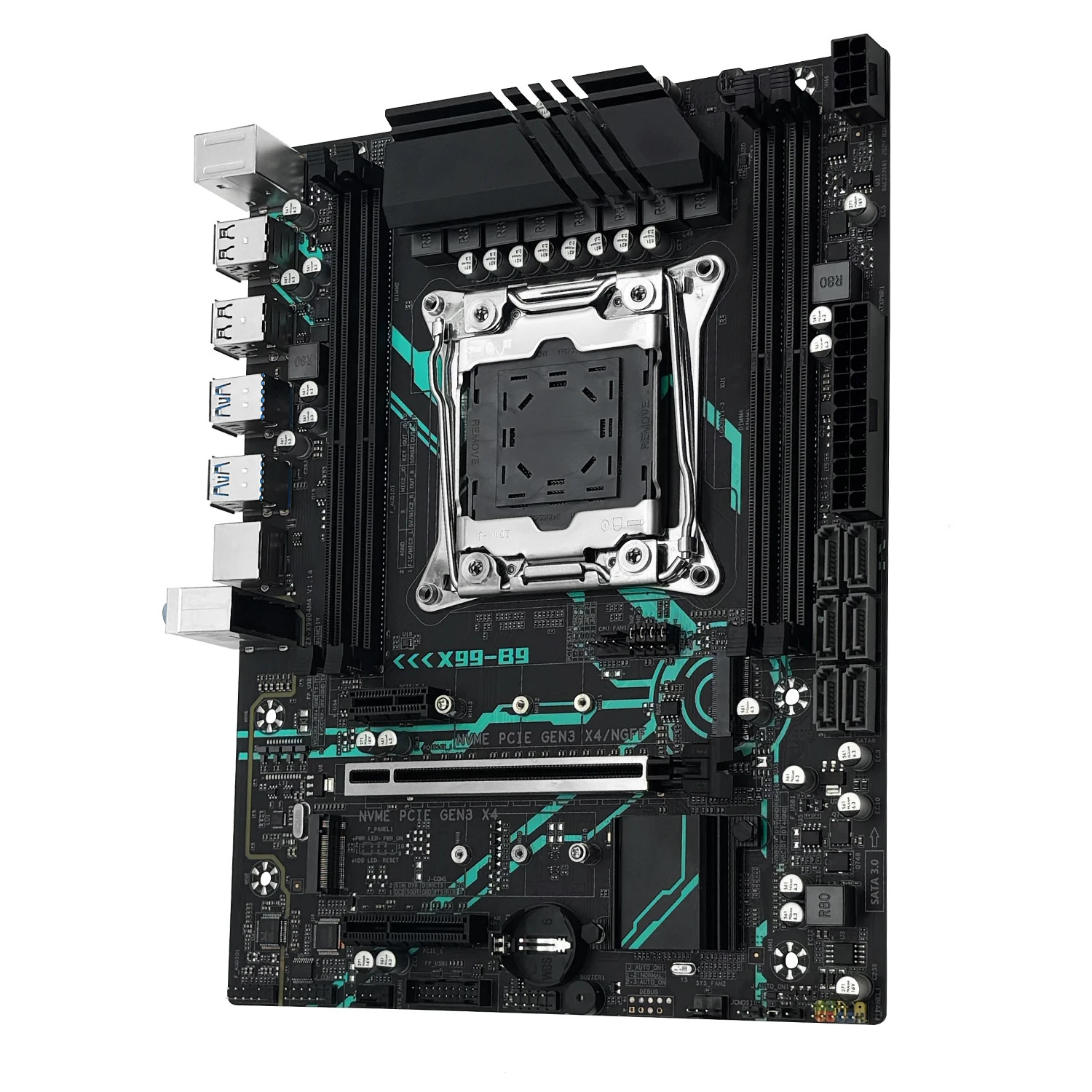

MACHINIST X99 B9 é uma placa‑mãe mATX que tinha tudo para dar certo. Ela traz um chipset de nível de servidor, suporte à memória no modo quad‑channel, 8 fases virtuais (VRM) na alimentação e um preço competitivo. Mesmo assim, os vários pontos mal resolvidos impedem que seja uma recomendação fácil.

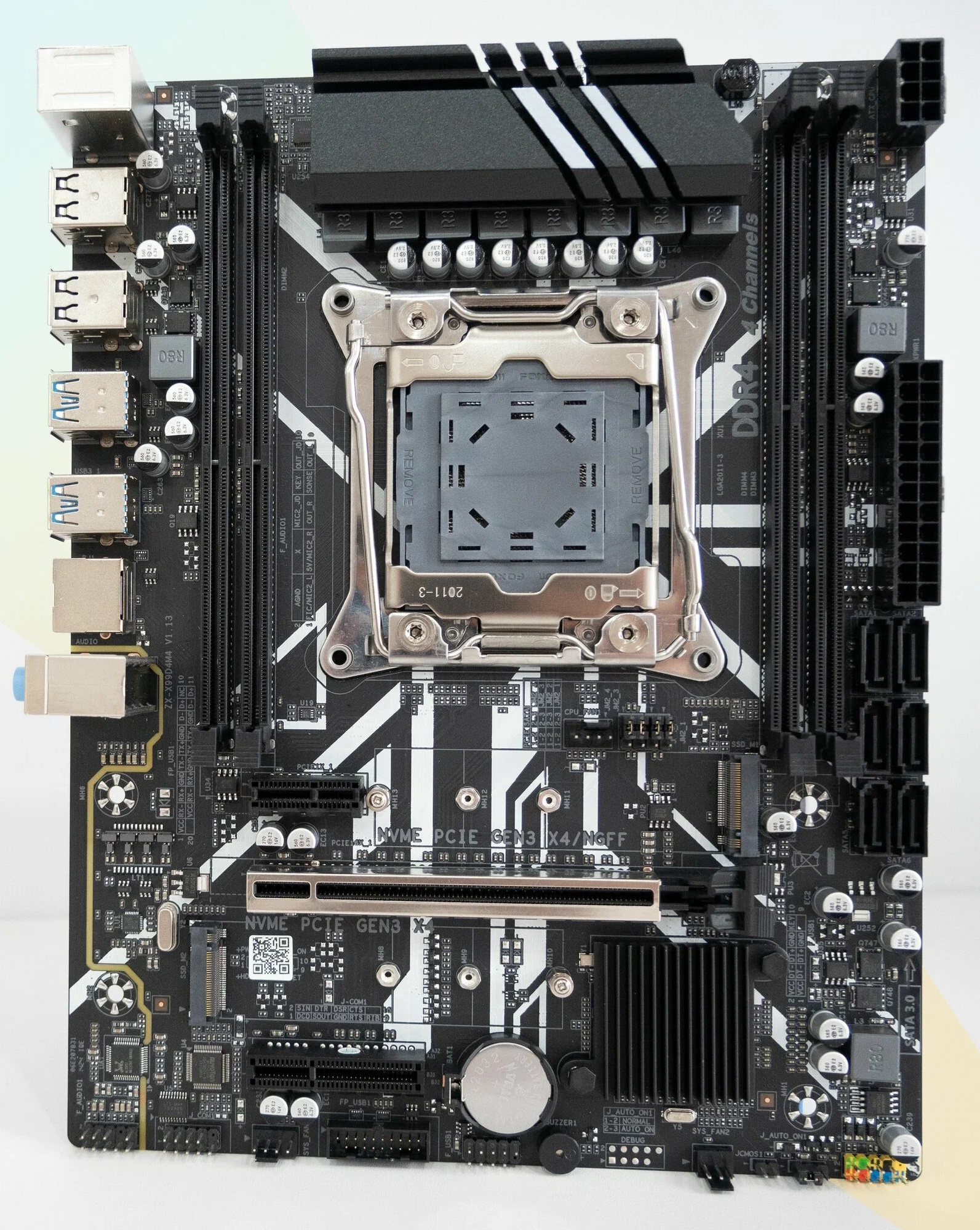

A Machinist não foi a primeira fabricante dessa placa. Ela também aparece com outras marcas: Envinda X99D4M4 (essa marcação permanece no PCB do modelo da Machinist) e Atermiter.
4 phase (8 virtual via doublers)
Total MOSFETs: 16 (8 high-side + 8 low-side)
Maximum Recommended TDP
≤130W (v3 processors)
≤140W (v4 processors)
Supported Memory
4 x DDR4 DIMM (quad-channel) with ECC and non-ECC support
Maximum capacity: 128 GB
Sleep Mode Support
No
Expansion Slots
1 x PCI-e x16 (Gen 3.0)
1 x PCI-e x4 (Gen 3.0)
1 x PCI-e x1 (Gen 2.0)
Storage
6 x SATA 3.0
1 x M.2 (NVME, Gen 3.0 x4)
1 x M.2 (NVME/NGFF, Gen 3.0 x4)
Fan Connectors
1 x CPU cooler (4pin)
1 x Case fan (4pin)
1 x Case fan (3pin)
PS/2 Ports
2 (mouse + keyboard)

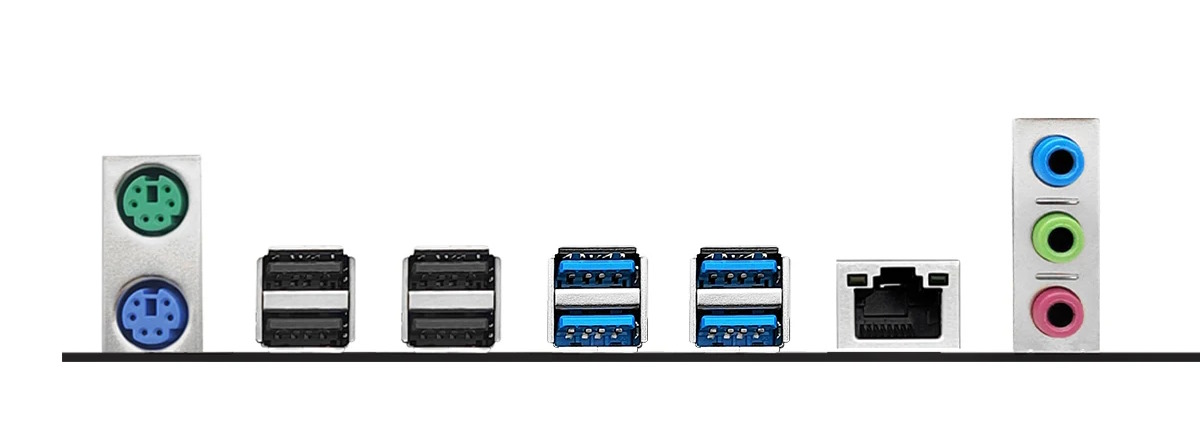

USB 3.0 Ports
4 (+ front panel support)
USB 2.0 Ports
4 (+ front panel support)
Network
Gigabit LAN (RTL8111 \ RTL8168)
Audio
5.1 channel (ALC897)
Bios Chip
XM25QH128C
JLPC1 header
No
TPM 2.0 header
No
Form Factor & Dimensions
mATX 245 x 190 mm
Approximate Price
$40 - $50 (Aliexpress)

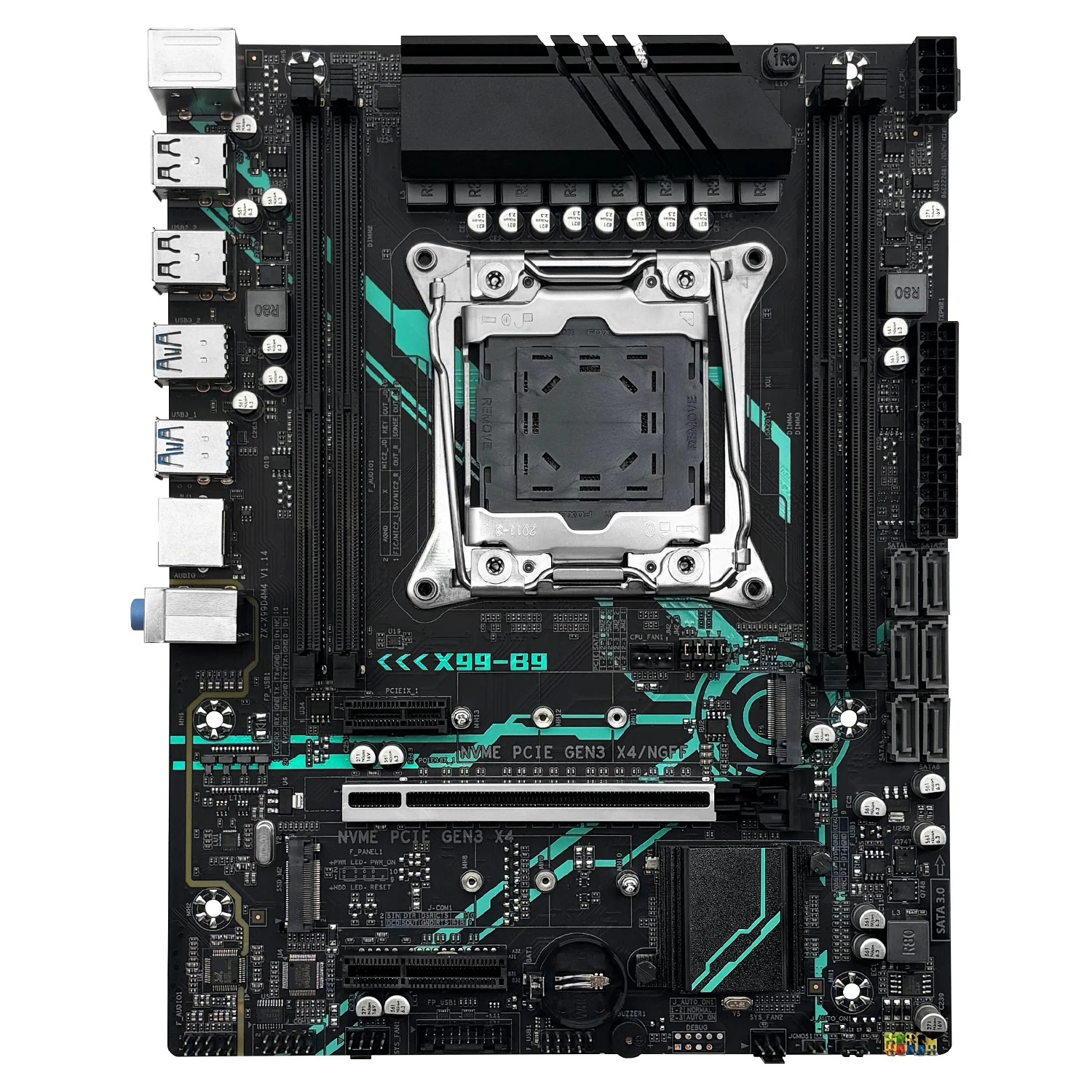

A X99 B9 é baseada no chipset C612 de nível de servidor, então não faltam portas. Visualmente, não difere muito da maioria das placas mATX chinesas, salvo o slot PCIe x16 reforçado.

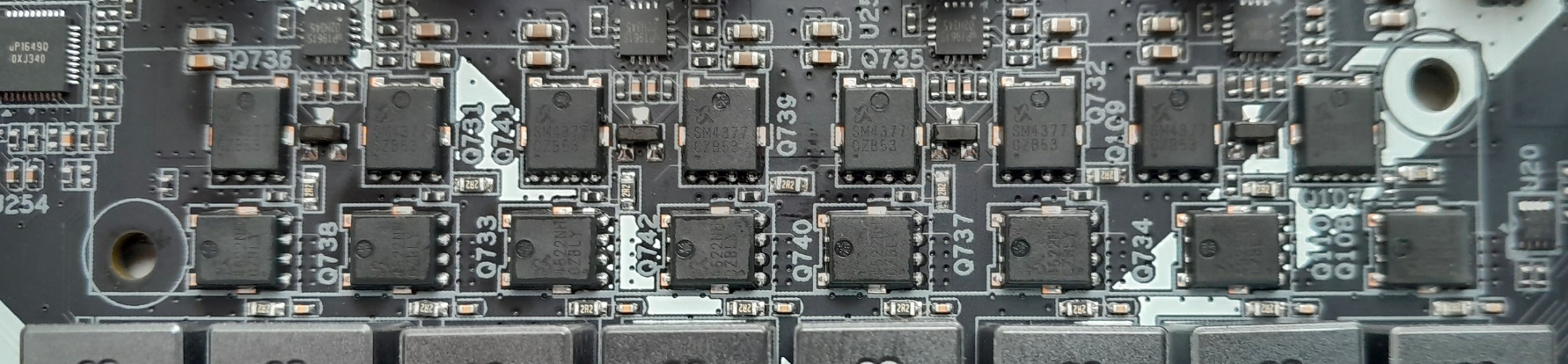

A alimentação usa 8 fases virtuais (VRM), cada uma composta por dois MOSFETs. Ela utiliza MOSFETs SM4377NSKP (50 A / 7 mΩ) (x8, high‑side) e SM4522NHKP (110 A / 2,65 mΩ) (x8, low‑side), o controlador PWM UP1649Q comum em placas chinesas e drivers de MOSFET uP1961S (x4). Esse conjunto aguenta CPUs bem potentes, mas se você pretende cargas altas por longos períodos, recomendamos adicionar fluxo de ar na região do VRM.

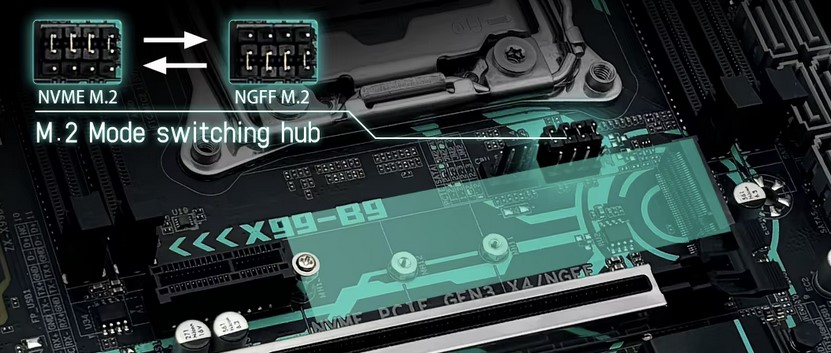

O subsistema de armazenamento conta com 6 portas SATA III e dois slots M.2, sendo que um deles pode ser alternado para o modo NGFF por meio dos jumpers ao lado.
Entre as desvantagens: a Machinist X99 B9 não tem modo de suspensão funcional, e além de não haver porta TPM 2.0, nem sequer o header JLPC1 está presente, então não há como obter um TPM 2.0 funcional. Além disso, o jumper responsável por ligar a placa automaticamente quando a energia AC volta (localizado ao lado do header F_PANEL, rotulado como J_AUTO_ON1) não funciona. Como em muitas outras placas chinesas, não há controle de rotação das ventoinhas além do conector 4‑pinos da CPU, e a placa subestima a temperatura e o consumo de energia do processador.
Observação: em vez do chip de BIOS da Winbond (embora às vezes apareça também), esta placa costuma usar um chip XMC menos comum (XM25QH128C), que alguns programadores SPI não suportam. Felizmente, você pode gravar a BIOS pelo Windows usando o Intel FPT.

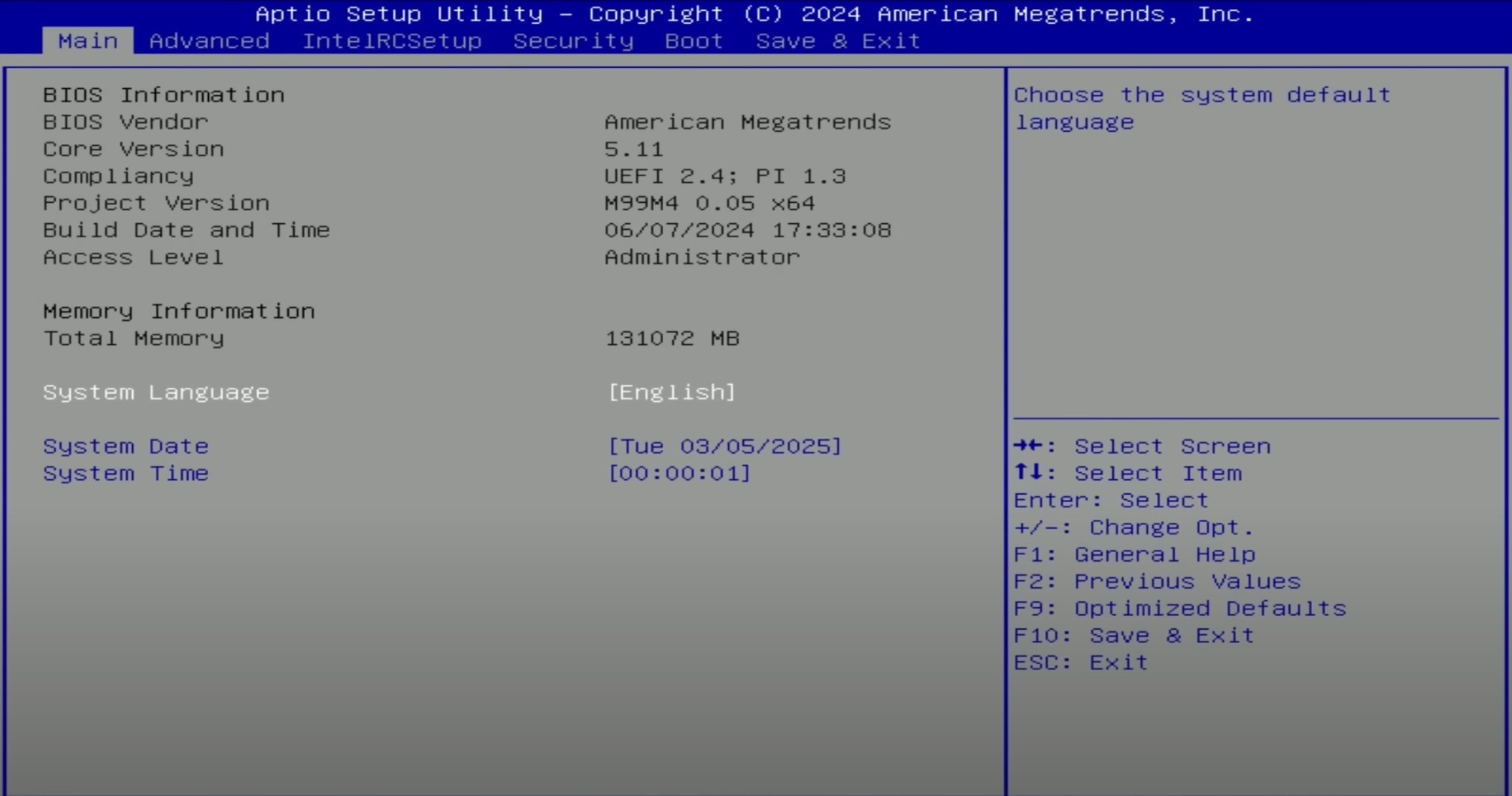

Recursos da BIOS
O firmware de fábrica nunca foi um ponto forte das placas da Machinist, e a X99 B9 não foge à regra. Quase nada do que você espera está presente: não há acesso aos timings da memória, não dá para fazer overclock em CPUs desbloqueadas (mesmo com o chipset de servidor!) e até o suporte a ECC fica de fora (módulos ECC funcionam, mas a própria correção de erros não). Até a configuração do Smart Fan é visivelmente mais limitada do que em outras placas chinesas. O único ponto positivo é a presença do Resizable BAR (REBAR).
Há uma BIOS de terceiros (paga) para placas Machinist com chipset C612 que pode servir também para a X99‑B9. Tenha cuidado — não testamos essa versão. Detalhes neste link.
Stock BIOS mod by OPCzão. Ram Timings + TBU + Undervolt.
Details on Youtube. [Download]
03/06/2024
+
+
+
-
-
Stock BIOS from X99D4M4 + mod (Timings, BCLK 100.00 Mhz, unlocked CPU OC).
Details here. [Download]
⚠️ WARNING: Gravar a BIOS envolve riscos reais e pode danificar permanentemente sua placa‑mãe se o firmware for incompatível ou se o processo falhar. Não podemos garantir a compatibilidade com todas as revisões da placa ou configurações de hardware. Falhas de gravação normalmente exigem um programador de hardware para recuperação. Certifique‑se de entender os riscos antes de continuar.
A página com os drivers atuais para placas do soquete 2011-3 está aqui.
Como ligar o painel frontal?
É possível iniciar sem placa de vídeo?
Sim, a inicialização sem vídeo (headless boot) é possível na BIOS de fábrica.
Onde fica o chip da BIOS?
À direita do dissipador do chipset, ao lado do header F_PANEL.
É possível fazer Turbo Boost Unlock (TBU) via Ultimate Patcher Tool?
Não — tentar isso pode inutilizar a placa‑mãe.
Conclusão
A MACHINIST X99 B9 tinha tudo para ser um sucesso. Infelizmente, uma série de pequenos deslizes reduz o apelo geral. É um modelo relativamente novo, mas não há como adicionar TPM 2.0. O chipset de nível de servidor e a alimentação decente são pontos positivos claros, porém não há como fazer overclock em CPUs desbloqueadas. O jumper de hardware para auto‑ligar é uma ótima ideia, mas ele não funciona. Para completar, o firmware ainda não expõe sequer os timings de memória. Nenhum desses pontos é determinante. A placa funciona e, pelo preço, está longe de ser a pior opção. Mas se você não está acostumado (ou não quer se acostumar) a algumas das particularidades do hardware chinês, talvez valha buscar um modelo mais refinado.
