A X99 H9s é uma placa sólida da Qiyida. Seu destaque é o suporte a módulos TPM 2.0; além disso, oferece um firmware de fábrica coerente, chipset de classe servidor e operação de memória em modo quad‑channel.
TPM 2.0 é um módulo de plataforma confiável responsável pela segurança em hardware e pelo armazenamento de chaves de criptografia. Ele é exigido para instalar o Windows 11 e por algumas ferramentas e sistemas anti‑cheat.
Especificações
| Modelo | Qiyida X99 H9s |
|---|---|
| Soquete | LGA2011‑3 |
| Chipset | C612 |
| Processadores compatíveis | Intel Core i7 (séries 5000 e 6000, Haswell‑E/Broadwell‑E) Intel Xeon E5‑1600 v3/v4, E5‑2600 v3/v4, E5‑4600 v3/v4 (Haswell‑EP/Broadwell‑EP) |
| Configuração do VRM | 3 fases (6 virtuais via duplicadores) Total de MOSFETs: 12 (6 high‑side + 6 low‑side) |
| Memória suportada | 4 × DDR4 DIMM (quad‑channel), com suporte a ECC e não‑ECC Capacidade máxima: 128 GB |
| Suporte ao modo de suspensão | Não |
| Slots de expansão | 1 × PCIe x16 (Gen 3.0) 1 × PCIe x1 (Gen 2.0) |
| Armazenamento | 4 × SATA 3.0 1 × M.2 (NVMe, Gen 3.0 x4) 1 × M.2 (NVMe/NGFF, Gen 3.0 x4) |
| Conectores de ventoinha | 1 × cooler da CPU (4 pinos) 1 × ventoinha do gabinete (3 pinos) 1 × ventoinha do VRM (2 pinos) |

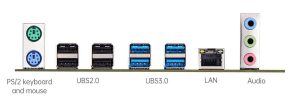

| Portas PS/2 | 2 (mouse + teclado) |
| Portas USB 3.0 | 4 (+ conector interno) |
| Portas USB 2.0 | 4 (+ conector interno) |
| Rede | Gigabit LAN (RTL8111 / RTL8168) |
| Áudio | 5.1 canais (ALC897) |
| Chip da BIOS | W25Q128FV |

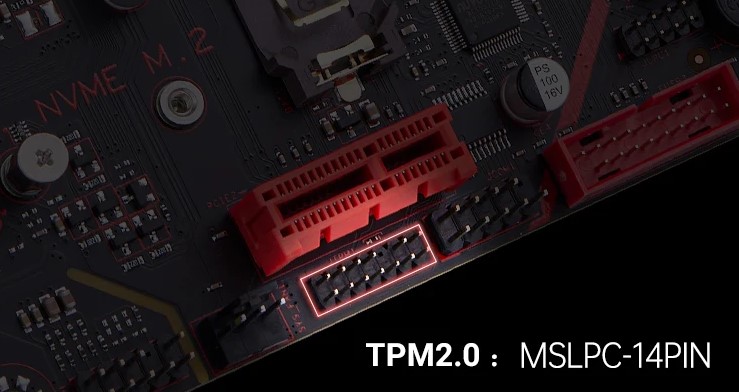

| Conector TPM 2.0 | LPC de 14 pinos |
| Formato | mATX, 215 × 190 mm |
| Preço aproximado | AliExpress: R$275 - R$325 (ver preço) | Shopee: R$350+ (ver ofertas) |

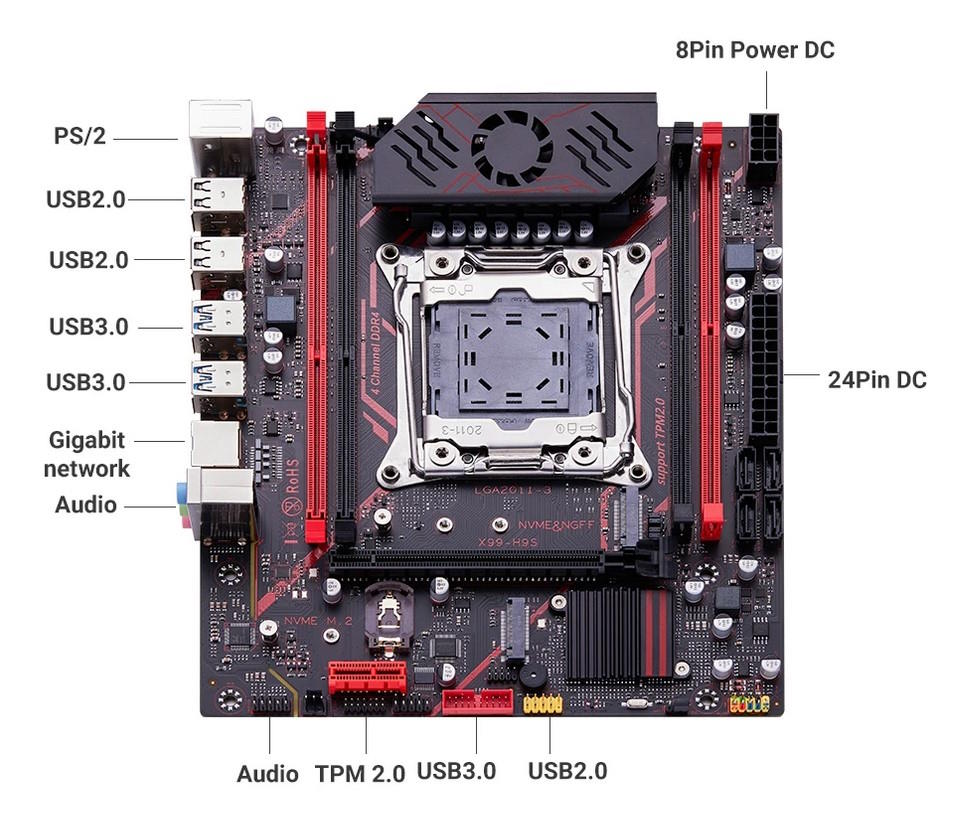

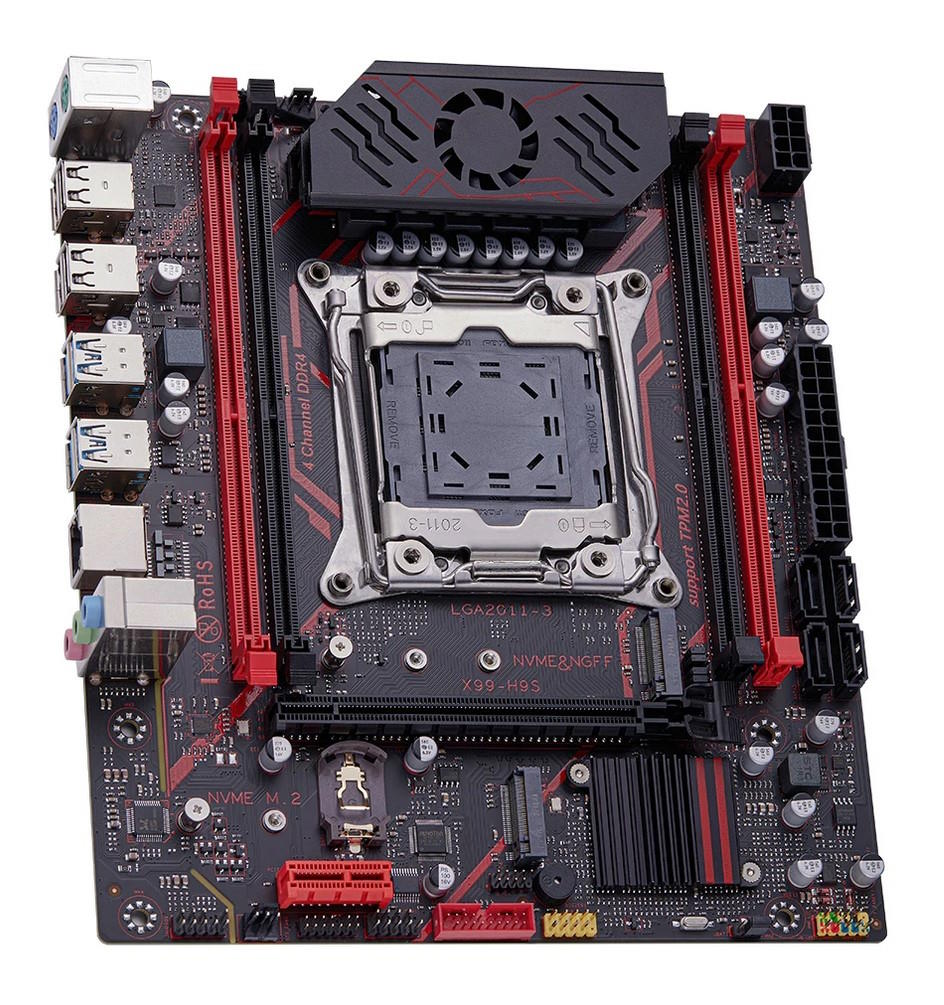

A placa vem no esquema de cores preto e vermelho e, visualmente, não difere muito de várias outras placas X99 chinesas. Vantagens claras incluem o chipset de servidor C612, suporte a memória em quad‑channel e um subsistema de alimentação com refrigeração ativa do VRM.
O subsistema de alimentação usa 6 “fases virtuais”, cada uma com dois MOSFETs. Ele emprega drivers de MOSFET uP1961S (x4), um controlador PWM UP1649Q e MOSFETs rotulados como PQ PN0301 (x6, high‑side) e PQ PN0302 (x6, low‑side). Não encontramos especificações exatas desses MOSFETs, mas esta configuração deve lidar com CPUs de nível intermediário (TDP em torno de 120–130 W) sem problemas. Se você usar uma CPU com TDP abaixo de 100 W, pode desativar a refrigeração ativa do VRM.
A conectividade de armazenamento inclui 4 portas SATA III e dois slots M.2, dos quais um pode operar em modo NVMe ou NGFF. A troca de modo é feita por jumpers localizados à direita do slot.
Outros pontos positivos incluem o áudio onboard ALC897 decente, um buzzer (PC speaker) integrado (não tão alto quanto o habitual), uma quantidade suficiente de portas USB 3.0 e boa qualidade geral de construção. Pontos negativos: poucos conectores para ventiladores, sem suporte a suspensão (S3) e um sensor de energia/potência que apresenta leituras incorretas.
Recursos da BIOS
O firmware de fábrica é o ponto forte deste modelo. A BIOS é baseada no código da American Megatrends; não possui uma interface gráfica moderna, mas inclui praticamente tudo de que você precisa — desde controles de temporizações de memória até suporte a ReBAR. Basicamente, a única coisa que você talvez queira adicionar é o TBU para processadores v3; se estiver usando CPUs v4, não há necessidade de alterar o firmware. Isso é, sem dúvida, um ponto positivo para muitos usuários.
Guia simples de atualização da BIOS (Windows)
| BIOS version & date | Ram Timings | ReBAR | Unlocked CPU OC | Turbo Boost unlock | Undervolt | Secure Boot | Notes & Link |
|---|---|---|---|---|---|---|---|
| Ver:001 03/22/2024 16:53:39 | + | + | - | - | - | + | Stock BIOS [Download] |
| Ver:001 03/22/2024 16:53:39 | + | + | - | + | -50 mV | + | Stock BIOS + TBU [Download] |
| Ver:001 03/22/2024 16:53:39 | + | + | + | - | - | + | Stock BIOS with overclocking capability for unlocked CPUs [Download] |
- Baixe o FPTW 9.1.10 nesta página.
- Abra o Prompt de Comando como Administrador.
- Copie seu arquivo da BIOS (
bios.binoubios.rom) para a mesma pasta do FPTW. - No Prompt de Comando, navegue até a pasta do FPTW usando o comando
cd. - Grave a BIOS com o seguinte comando:
fptw64 -f bios.bin
Observação: Substitua bios.bin pelo nome real do seu arquivo de BIOS modificado, se for diferente.
Após a atualização, recomendamos realizar um reset das configurações.
Perguntas frequentes
A placa não inicializa, tela preta, etc. O que fazer?
Veja nosso artigo sobre os problemas mais comuns do LGA2011‑3.
Onde encontro drivers para esta placa?
A página com os drivers atuais para placas do soquete 2011‑3 está disponível aqui.
Como conectar o painel frontal?
Qual módulo TPM 2.0 é compatível com esta placa?
Você precisa de um módulo TPM 2.0 MSI LPC de 14 pinos — por exemplo, este aqui.
Conclusão
A Qiyida X99 H9s é uma placa decente que definitivamente merece atenção. Os engenheiros chineses finalmente estão adicionando suporte a módulos TPM 2.0 na plataforma X99. Além disso, ela tem praticamente tudo o que você precisa: firmware de fábrica coerente, um projeto de alimentação razoável, suporte a memória em 4 canais e boa qualidade geral.
Se você não precisa de memória em quad‑channel e planeja usar um processador de entrada ou intermediário, há uma placa mais barata do mesmo fabricante — Qiyida X99 K9s.
