A JGINYUE X99-TI D4 PLUS é um modelo quase topo de linha para o soquete 2011-3, que chegou ao mercado em 2024.
A placa é a sucessora da X99-Titanium D4, um modelo sólido em sua época e hoje descontinuado. Infelizmente, essa versão atualizada traz tanto melhorias notáveis quanto algumas desvantagens bem evidentes.
Especificações
| Modelo | JGINYUE X99-TI D4 PLUS |
|---|---|
| Soquete | LGA 2011-3 |
| Chipset | C612 |
| Processadores compatíveis | Intel Core i7 (5000, 6000 series, Haswell-E/Broadwell-E) Intel Xeon E5-1600 v3/v4, E5-2600 v3/v4, E5-4600 v3/v4 (Haswell-EP/Broadwell-EP) |
| Configuração do VRM | 4 fases (8 virtuais via doublers) MOSFETs totais: 24 (8 high-side + 16 low-side) |
| Memória suportada | 4 x DDR4 DIMM (quad-channel) com suporte a ECC e não-ECC Capacidade máxima: 128 GB |
| Suporte ao modo de suspensão | Não |
| Slots de expansão | 1 x PCIe x16 (Gen 3.0) 2 x PCIe x8 (Gen 3.0, tamanho completo) 1 x PCIe x4 (Gen 2.0) 1 x PCIe x1 (Gen 2.0) |
| Armazenamento | 8 x SATA 3.0 1 x M.2 (NVME, Gen 3.0 x4) 1 x M.2 (NVME/NGFF, Gen 3.0 x4) |
| Conectores de ventoinha | 1 x cooler da CPU (4 pinos) 1 x ventoinha do gabinete (4 pinos) 2 x ventoinhas do gabinete (3 pinos) 2 x ventoinhas do VRM (2 pinos) |
| Portas PS/2 | 2 (mouse + teclado) |
| Portas USB 3.0 | 2 (+ conector interno) |
| Portas USB 2.0 | 4 (+ conector interno) |
| Rede | LAN Gigabit (RTL8111 \ RTL8168) |
| Áudio | 7.1 canais (ALC897) |
| Extras | Slot M.2 para Wi-Fi Display de código POST Porta COM Botões Power e Reset |
| Chip da BIOS | XM25QH128 |
| Conector JLPC1 | Não |
| Conector TPM 2.0 | Não |
| Formato e dimensões | ATX 300 x 216 mm |
| Preço aproximado |

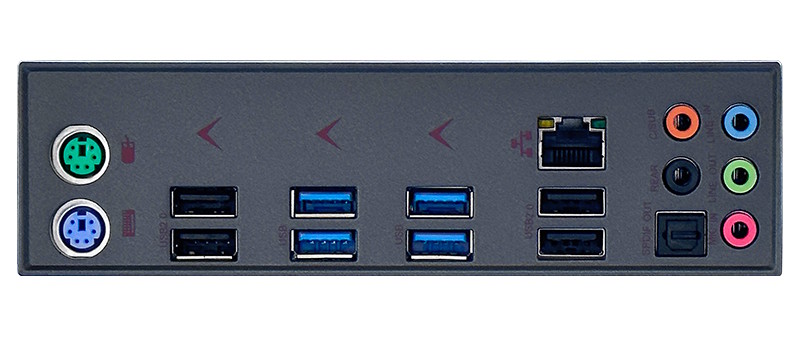

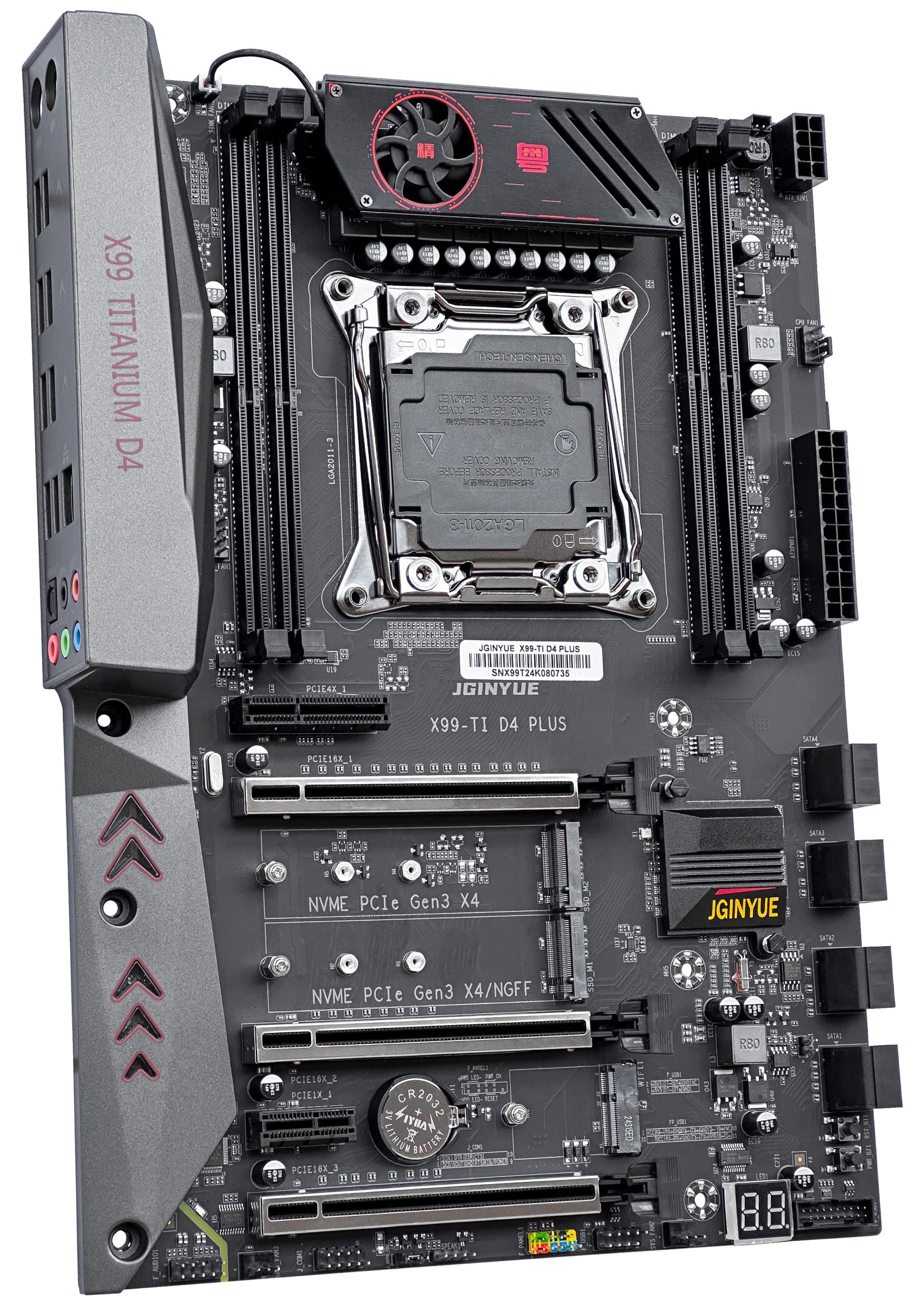

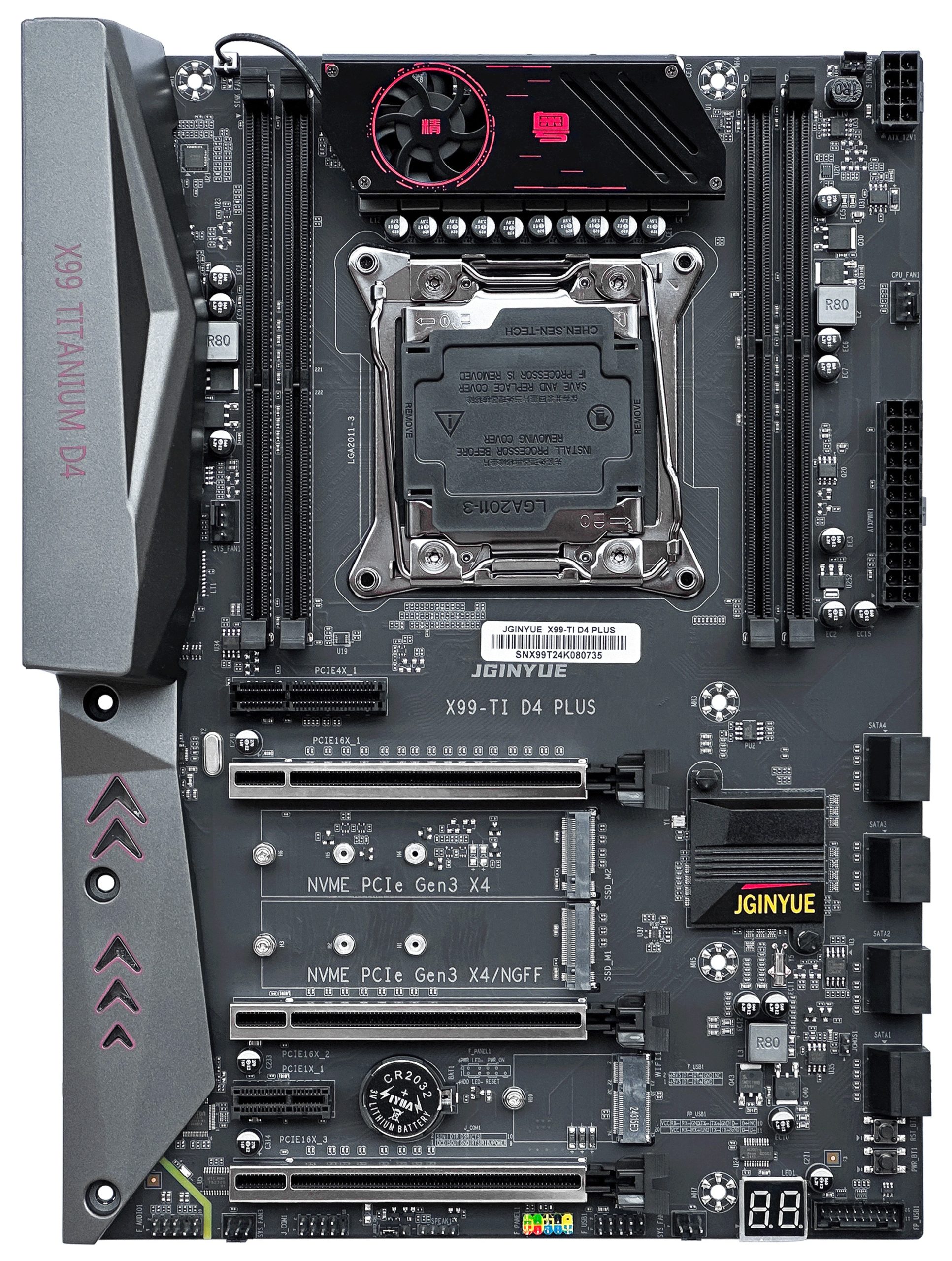

A X99-TI D4 PLUS traz tudo o que se espera de uma placa chinesa topo de linha: espelho de I/O em plástico já integrado, slots PCIe com reforço metálico, refrigeração ativa do VRM, display de código POST e botões de power e reset.
A placa é construída em torno do chipset C612, de linha servidor, e claramente não peca pela falta de portas. O subsistema de armazenamento conta com nada menos que 8 portas SATA III (5 SATA + 3 sSATA) e dois slots M.2: um exclusivo para unidades NVMe e outro capaz de trabalhar tanto com módulos NVMe quanto NGFF (SATA).
Um de seus principais pontos fortes é o sistema de entrega de energia, capaz de lidar com os processadores mais potentes disponíveis para esse soquete. São 8 fases virtuais, cada uma com 3 MOSFETs: um SM4377NSKP (50A/7mΩ) no high side e dois SM4522NHKP (110A/2,65mΩ) no low side. O gerenciamento fica por conta de um controlador PWM uP1649Q em conjunto com 4 doublers uP1961S. O VRM é refrigerado por um pequeno dissipador com ventoinha integrada, que gira em rotação fixa. A ventoinha é silenciosa o bastante e, com CPUs de entrada e intermediárias, dá para desativá-la por completo.
O arranjo dos slots PCIe também é bem pensado. Todos os slots de tamanho completo recebem suas lanes diretamente da CPU (Gen 3.0), mas só o slot superior opera em x16 completo; os slots inferiores, embora fisicamente de tamanho completo, são eletricamente limitados a x8. Os slots x1 e x4 são ligados ao chipset (Gen 2.0).
Há ainda um slot M.2 para Wi-Fi, um header J_COM e uma saída de áudio SPDIF, algo que não se vê com frequência em placas chinesas. Por outro lado, a placa ficou sem conector para módulos TPM 2.0. Pior ainda: também não há headers DEBUG ou J_LPC, o que descarta qualquer tentativa de conectar um TPM 2.0.
Ainda falando em desvantagens, o modo de suspensão também não funciona, mas a maior decepção fica por conta do software.
Recursos da BIOS
A placa roda a BIOS clássica típica dos fabricantes chineses, baseada no Aptio V. Não há modo gráfico nem suporte a mouse, mas a estrutura e a navegação serão familiares a quem já lidou com BIOS da American Megatrends antes.
A primeira decepção é o quanto os recursos são limitados para uma placa dessa classe. De fábrica, você tem ReBAR, a possibilidade de alterar a frequência da memória e suporte a bifurcação para o slot x16… e é basicamente isso. Não há acesso aos timings de memória, nenhuma forma de fazer overclock em CPUs desbloqueadas, e o firmware de 2024 nem sequer incluía Secure Boot (felizmente, ele foi adicionado na versão de 2025).
O firmware inclui, sim, um menu Overclocking Feature, mas nenhuma de suas opções funciona de verdade. Se você tentar fazer overclock de uma CPU desbloqueada por esse menu, a placa se recusa a dar boot e exibe o código POST 19.
O segundo problema é que o Intel ME parece estar quebrado aqui. Embora isso não afete diretamente o funcionamento, é muito provavelmente o motivo de os tempos de boot serem bem mais longos, mesmo em comparação com outras placas X99 chinesas. Não está claro exatamente como ou por que isso foi feito, mas o ME não aparece no Gerenciador de Dispositivos. Aliás, o mesmo problema afetava a placa antecessora, e acabou sendo corrigido em uma das atualizações de firmware.
Fora isso, você vai encontrar todas as deficiências habituais das placas chinesas: sensores de temperatura que não funcionam (não se assuste se vir 100 graus ou mais nos programas de monitoramento; só os sensores dos núcleos da CPU funcionam corretamente), um sensor de consumo impreciso, várias opções de menu que simplesmente não fazem nada, uma implementação nada brilhante do SmartFan e algumas outras pontas soltas.
Tudo isso leva a uma conclusão desanimadora: a JGINYUE não tem lá muito interesse em deixar o software de seus produtos em um nível decente. No momento em que escrevemos, a placa está à venda há pelo menos 2 anos, e nesse tempo tudo o que veio foi o Secure Boot. Felizmente, gravar uma BIOS modificada ao menos devolve o acesso aos timings de memória.
Guia simples de gravação da BIOS (Windows)
| Versão e data do BIOS | Timings de RAM | ReBAR | OC de CPU desbloqueada | Desbloqueio do Turbo Boost | Undervolt | Secure Boot | Observações e link |
|---|---|---|---|---|---|---|---|
| (08/14/2025)X99-TI D4 PLUS | - | + | - | - | - | + | BIOS original [Baixar] |
| (08/14/2025)X99-TI D4 PLUS | - | + | - | + | - | + | BIOS original + TBU [Baixar] |
| (08/14/2025)X99-TI D4 PLUS | + | + | - | - | - | + | BIOS original modificado por Radovan Kader (Timings+IRST 14.8.2.2397) [Baixar] |
| (08/14/2025)X99-TI D4 PLUS | + | + | - | + | -50 mV | + | BIOS original modificado por Radovan Kader (Timings+IRST 14.8.2.2397+TBU) [Baixar] |
- Baixe o FPTW 9.1.10 nesta página.
- Abra o Prompt de Comando como Administrador.
- Copie o arquivo da sua BIOS (
bios.binoubios.rom) para a mesma pasta do FPTW. - No Prompt de Comando, vá até a pasta do FPTW usando o comando
cd. - Faça o backup primeiro:
fptw64 -d backup.bin - Grave a BIOS:
fptw64 -f bios.bin
Observação: Substitua bios.bin pelo nome real do arquivo da sua BIOS. Se o FPT informar que não consegue acessar partes da BIOS, reinicie, entre na BIOS e desative a proteção contra gravação (IntelRCSetup → PCH Configuration → Security Configuration → BIOS Lock: Disable).
Depois da gravação, recomendamos resetar as configurações ou limpar o CMOS.
Perguntas frequentes
Como faço para conectar o painel frontal?
A placa não dá boot, tela preta etc. O que devo fazer?
Veja nosso artigo sobre os problemas mais comuns em LGA2011‑3.
Onde encontro drivers para esta placa?
A página com os drivers atuais para placas soquete 2011‑3 fica aqui.
Existe alguma forma de controlar as ventoinhas além do SmartFan?
Experimente o FanControl.
Tenho uma CPU desbloqueada. Realmente não há como fazer overclock?
Tente fazer overclock pelo Intel XTU, aplicando antes estas configurações de BIOS.
Onde fica o chip da BIOS?
Um pouco abaixo e à direita do dissipador do chipset.
Não consigo instalar os drivers de áudio.
Se nenhum dos drivers de áudio funcionou, tente uma instalação manual pelo Gerenciador de Dispositivos. Para isso, extraia o conteúdo dos arquivos .cab, que você pode baixar aqui.
Conclusão
Análise OldRigRevive
4,0
4,6
4,4
3,0
“A JGINYUE X99-TI D4 PLUS é uma placa que poderia ter sido um dos melhores exemplos de montagem X99 chinesa. Ela tem quase tudo o que se poderia querer: chipset de linha servidor, memória quad-channel, portas de sobra e um VRM excelente. Mas tudo isso é prejudicado por um firmware pela metade e pela total impossibilidade de conectar um TPM 2.0. Se você conseguir conviver com essas desvantagens, provavelmente vai gostar desta placa. Se não, considere alternativas como a Machinist X99-MR9A PRO ou a Machinist X99-MR9S.”
