Análise da G689E1.1 (Soyo SY-X99E-D4-GS)

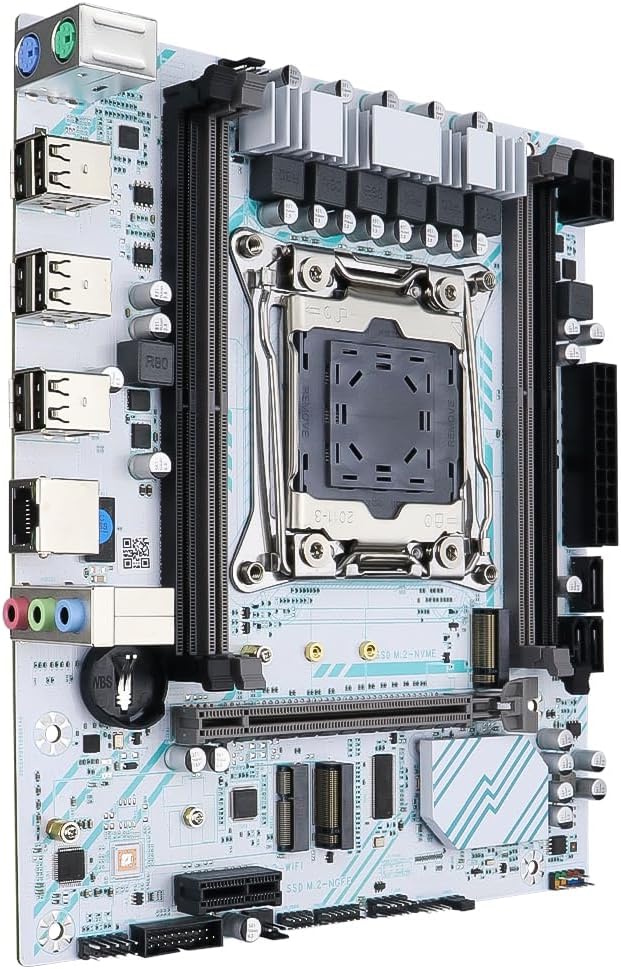

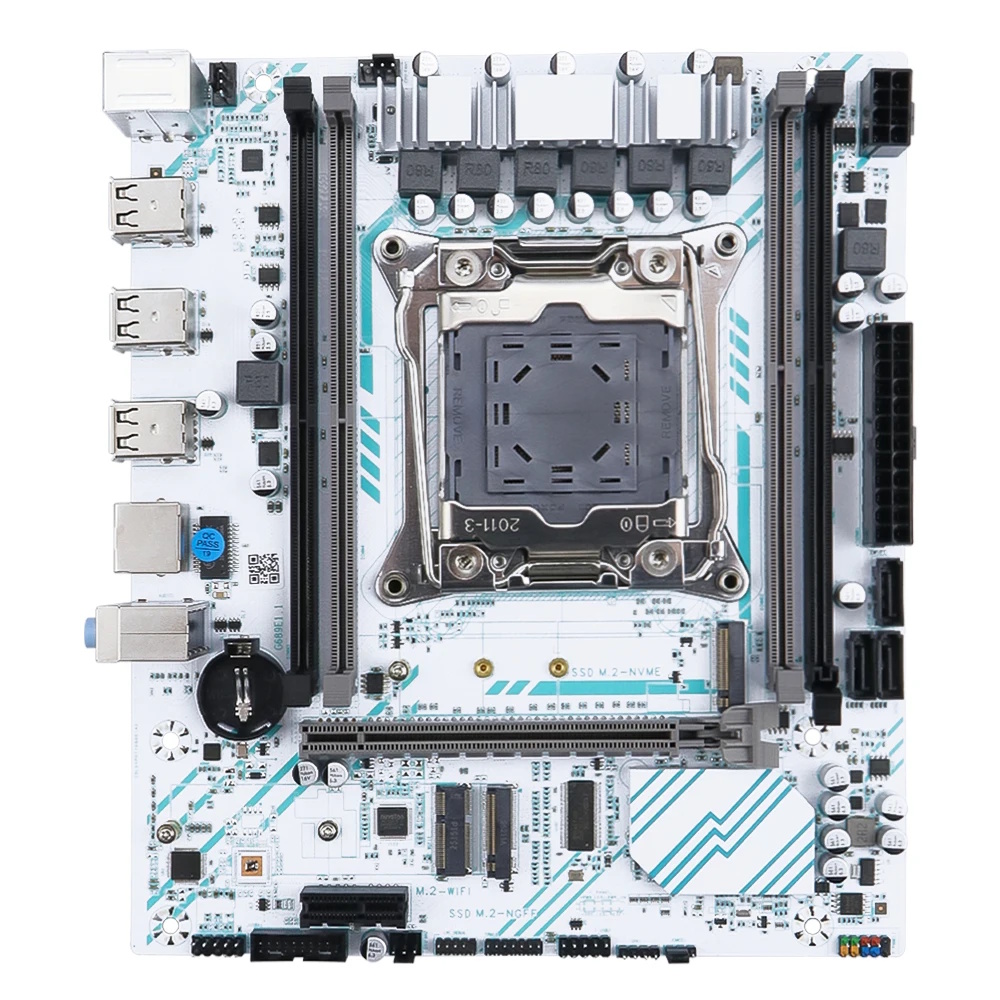

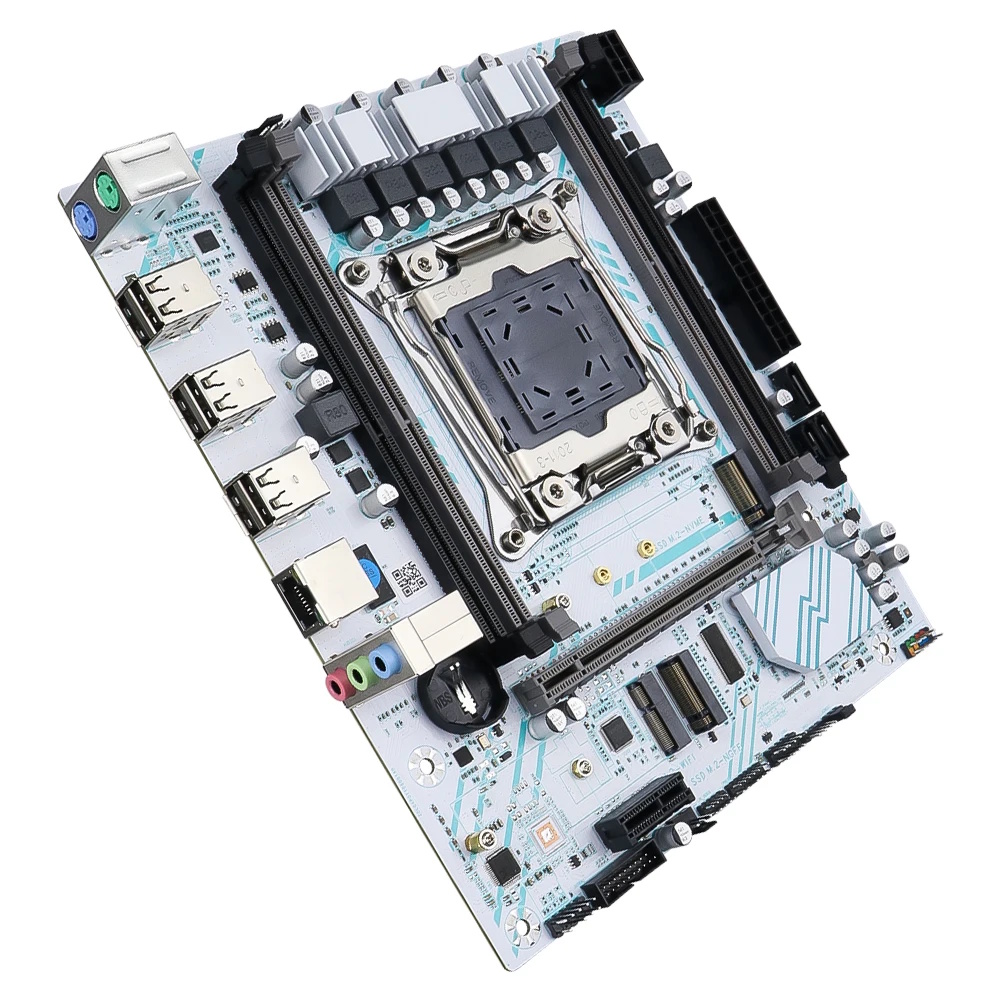

A placa com a marcação G689E1.1 é um modelo ultrabarato típico para o soquete LGA 2011-3, produzido pela grande fábrica OEM/ODM GuoShuo.

Como a maioria das placas desse tipo, é vendida sob diversas marcas chinesas, sendo a mais conhecida a Soyo, que vende esse modelo como SY-X99E-D4-GS.

Especificações

Model	G689E1.1
Socket	LGA 2011-3
Chipset	HM55 / QM57
Supported Processors	Intel Core i7 (5000, 6000 series, Haswell-E/Broadwell-E) Intel Xeon E5-1600 v3/v4, E5-2600 v3/v4, E5-4600 v3/v4 (Haswell-EP/Broadwell-EP)
VRM Configuration	3 phase (6 virtual via doublers) Total MOSFETs: 12 (6 high-side + 6 low-side)
Maximum Recommended TDP	≤90W (v3 processors) ≤100W (v4 processors)
Supported Memory	4 x DDR4 DIMM (dual-channel) with ECC and non-ECC support Maximum capacity: 64 GB
Sleep Mode Support	No
Expansion Slots	1 x PCI-e x16 (Gen 3.0) 1 x PCI-e x1 (Gen 2.0)
Storage	3 x SATA 2.0 1 x M.2 NVME (Gen 3.0 x4) 1 x M.2 NGFF
Fan Connectors	1 x CPU cooler (4pin) 1 x case fans (3pin)

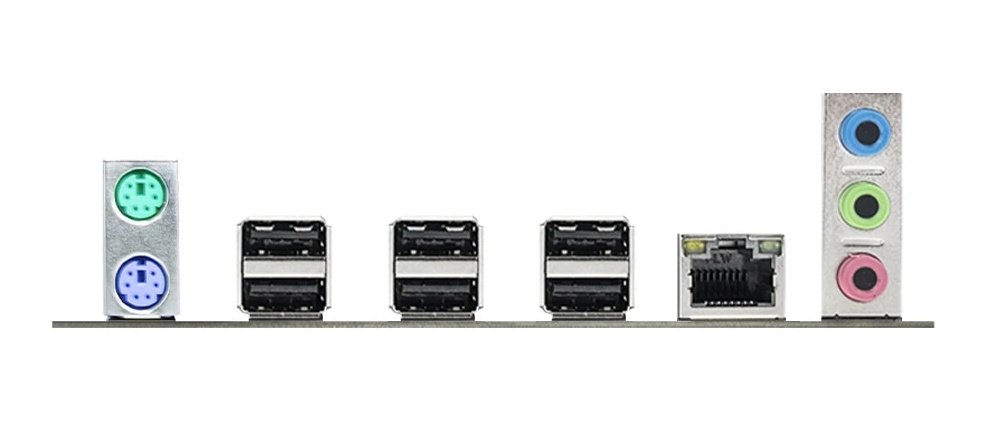

PS/2 Ports	2 (mouse + keyboard)
USB 3.0 Ports	-
USB 2.0 Ports	6 (+ front panel support)
Network	Gigabit LAN (RTL8111H) M.2 Wi-Fi slot
Audio	5.1 channel (ALC662)
Super I/O	NCT5567D-B
Bios Chip	Winbond 25Q128JVSQ
TPM 2.0 header	MSI LPC 14pin
JLPC1 header	Yes
Form Factor & Dimensions	mATX 215 x 188 mm
Approximate Price	AliExpress: $30 - $40 Check Price | View on Amazon

O modelo é construído em torno de chipsets móveis da série 5 (originalmente destinados aos processadores Core i de primeira geração). O uso de um PCH tão desatualizado manteve o custo baixo, mas retirou da placa o suporte nativo a USB 3.0 e SATA III.

Para compensar a ausência de SATA rápido, a placa inclui dois slots M.2: o superior funciona com unidades NVMe e fica limitado a PCIe x4 Gen 3.0, enquanto o inferior é destinado a modelos NGFF.

A única forma de compensar a ausência de USB 3.0 é usando uma placa PCI-e x1 adicional. A PCB possui uma área reservada sem os componentes para um controlador USB 3.0 de terceiros, o que sugere que podem existir revisões totalmente equipadas dessa placa.

O subsistema de alimentação é típico para placas dessa categoria: a alimentação da CPU é feita por três fases duplicadas (3×2), cada uma com 2 MOSFETs fabricados pela UBIQ, cobertos por um pequeno dissipador. O sistema utiliza drivers duplicadores uP1961S (x3) e um controlador PWM uP1649Q. Essa configuração lida bem com CPUs de entrada e intermediárias, mas não é indicada para modelos flagship famintos por energia.

Fora isso, a placa não se destaca de nenhuma forma em relação a outros modelos econômicos. Ela tem o típico chip de rede RTL8111, um chip de áudio ALC662 (enquanto a maioria das placas econômicas atuais vem com o ALC897), nenhum capacitor de filtragem no caminho de áudio, e uma PCB bastante fina. Como ponto positivo, conta com um conector TPM 2.0 e um chip de BIOS Winbond confiável.

Recursos da BIOS

A G689E1.1 roda uma BIOS da American Megatrends (Aptio V). Não há interface gráfica nem suporte a mouse.

O firmware de fábrica inclui ReBAR e Above 4G Decoding, além de funcionalidade para módulos TPM 2.0, junto com Secure Boot (que não conseguimos fazer funcionar). Não há opção de ajustar os timings de memória, embora essa função exista no código-fonte da BIOS. Todas as limitações usuais típicas de placas LGA2011-3 econômicas estão presentes: sensores de temperatura inoperantes, ausência de suporte a modos de suspensão, e controle SmartFan restrito ao conector de 4 pinos (o cooler de 3 pinos funciona a 100% de velocidade o tempo todo), além de diversas entradas de menu que não funcionam.

Parece que a BIOS com data de 27/10/2023 tem bugs. Não conseguimos desabilitar o CSM para testar o Secure Boot — o sistema travava no logo da AMI. Infelizmente, não conseguimos encontrar nenhuma outra versão de BIOS do fabricante, então, se esse recurso for essencial para você, sua única opção é testar BIOSes de placas semelhantes (X99-8D4, X99E, e outras).

Se você conseguir desabilitar o CSM na sua unidade, por favor, compartilhe sua versão de BIOS nos comentários para ajudar outros proprietários.

Como Atualizar a BIOS

Infelizmente, por usar o chipset antigo HM55, fazer backup e atualizar a BIOS é uma verdadeira dor de cabeça. Ferramentas padrão como a Intel Flash Programming Tool não funcionam com o HM55. O AFUDOS / AFUWIN consegue extrair apenas a região da BIOS. O backup e a gravação completos exigem um gravador de BIOS externo (como o CH341A).

Chipset	BIOS version & date	Ram Timings	ReBAR	Turbo Boost unlock	Undervolt	Secure Boot	TPM2.0 Support	Notes & Link
HM55	X99VG Ver:002 10/27/2023 17:01:04	-	+	-	-	Present but not working	+	Stock BIOS [Download]

Perguntas Frequentes

Como conecto o painel frontal?

A placa não inicializa, tela preta, etc. O que devo fazer?

Confira nosso guia dos problemas mais comuns em placas LGA2011‑3.

Onde encontro drivers para essa placa?

Nossa coleção atual de drivers para placas do soquete 2011‑3 está aqui.

Como faço um Turbo Boost Unlock (TBU) para CPUs Haswell-EP (v3)?

Se você não tiver um gravador SPI, o método mais conveniente é extrair a região da BIOS usando o AFUDOS ou o AFUWIN, modificá-la seguindo nosso guia, e gravá-la de volta da mesma forma.

Quais slots de memória são os primários?

Os pretos (mais distantes da CPU).

Onde fica o chip da BIOS?

Logo acima do conector Fpanel.

Qual módulo TPM 2.0 é compatível com essa placa?

Você precisa de um módulo TPM 2.0 MSI LPC de 14 pinos — por exemplo, este aqui.

Conclusão
