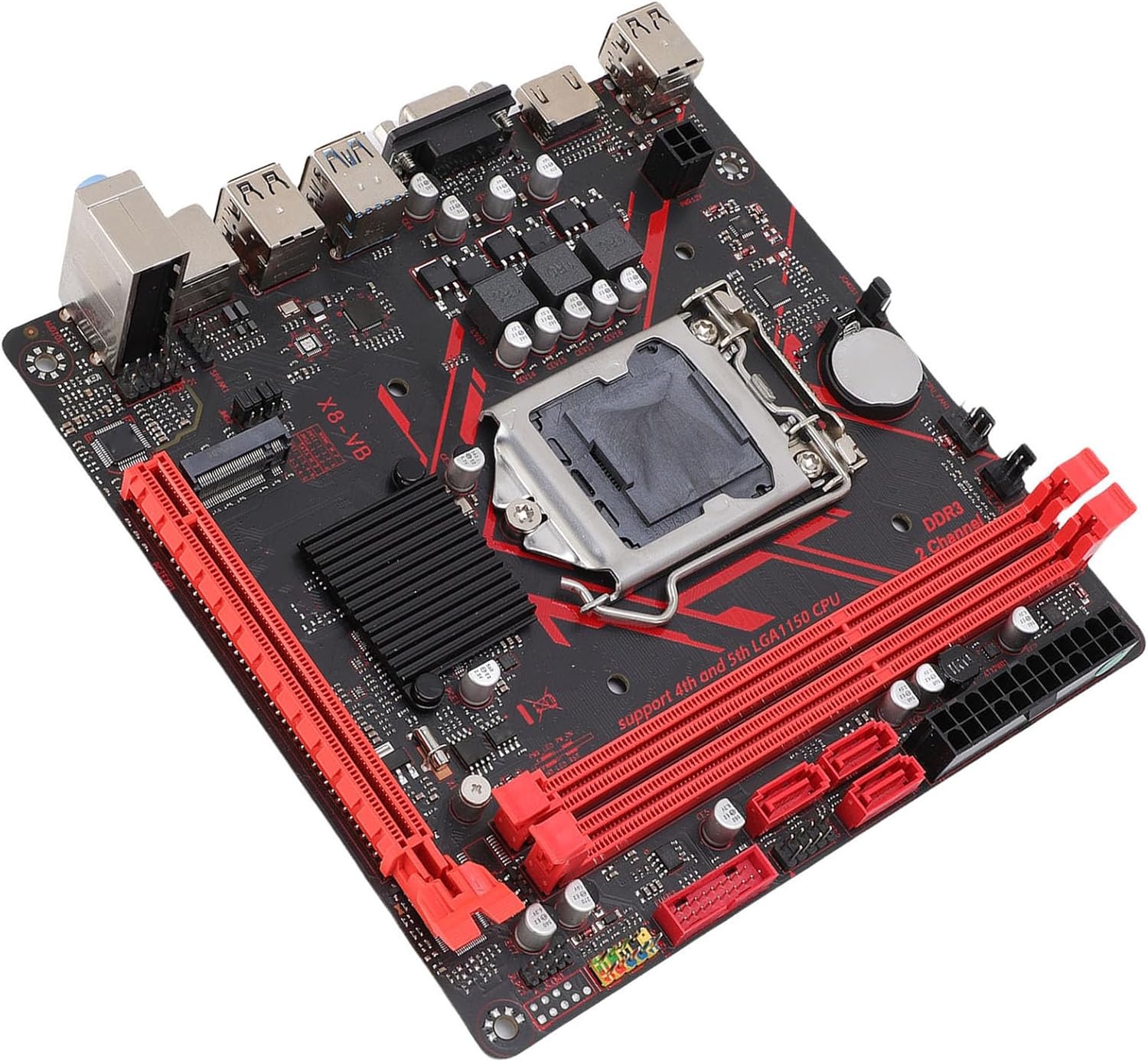

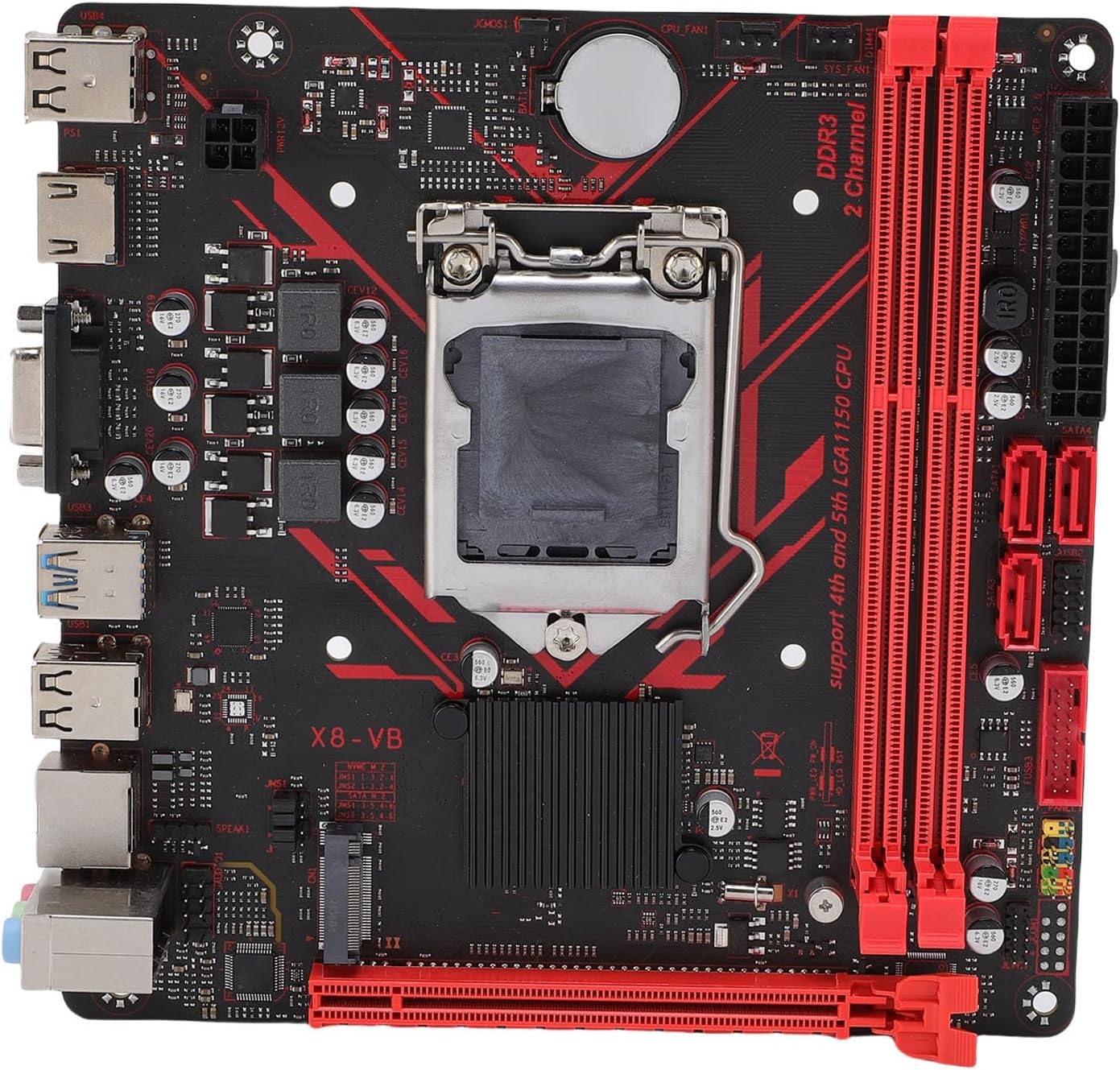

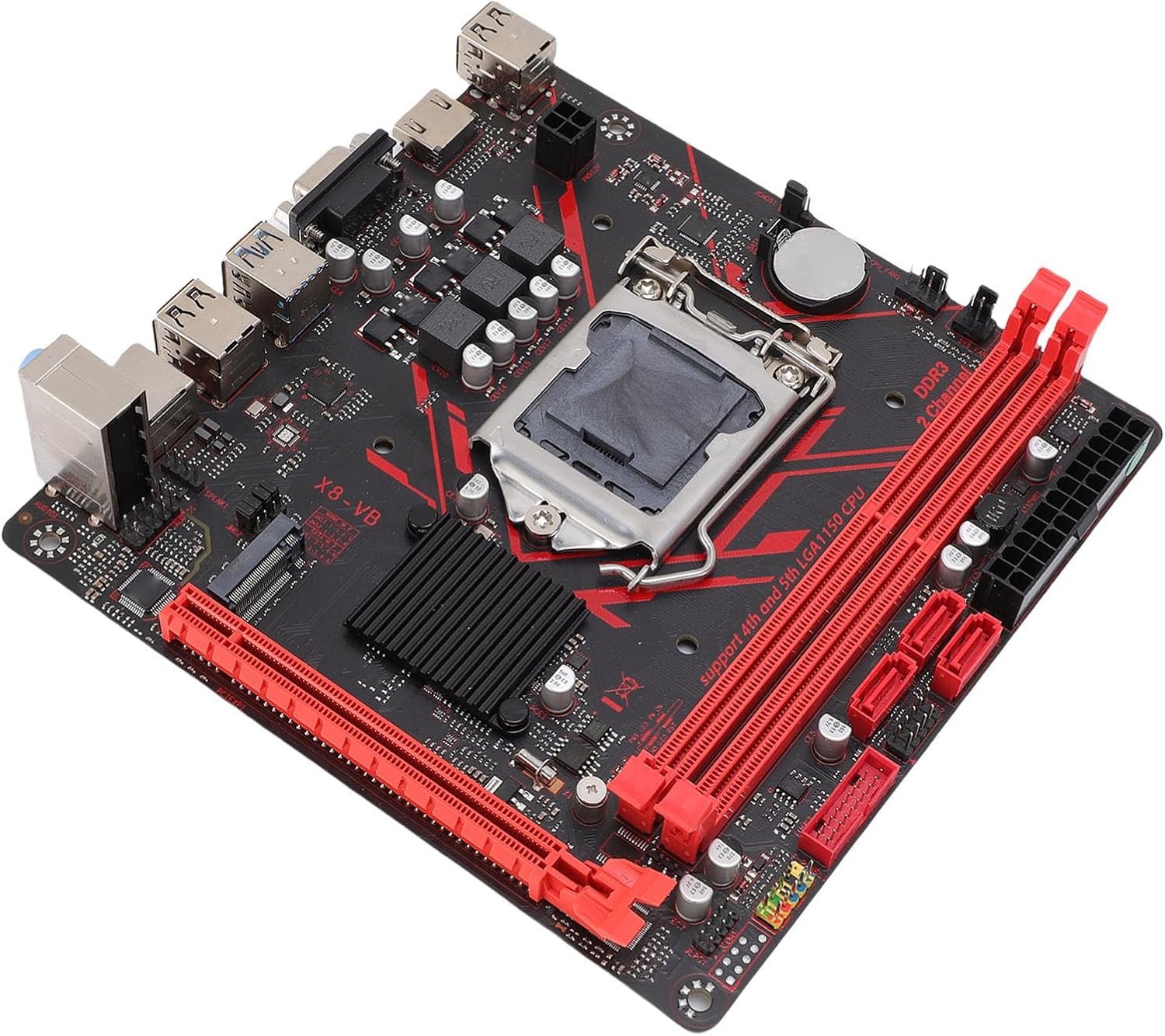

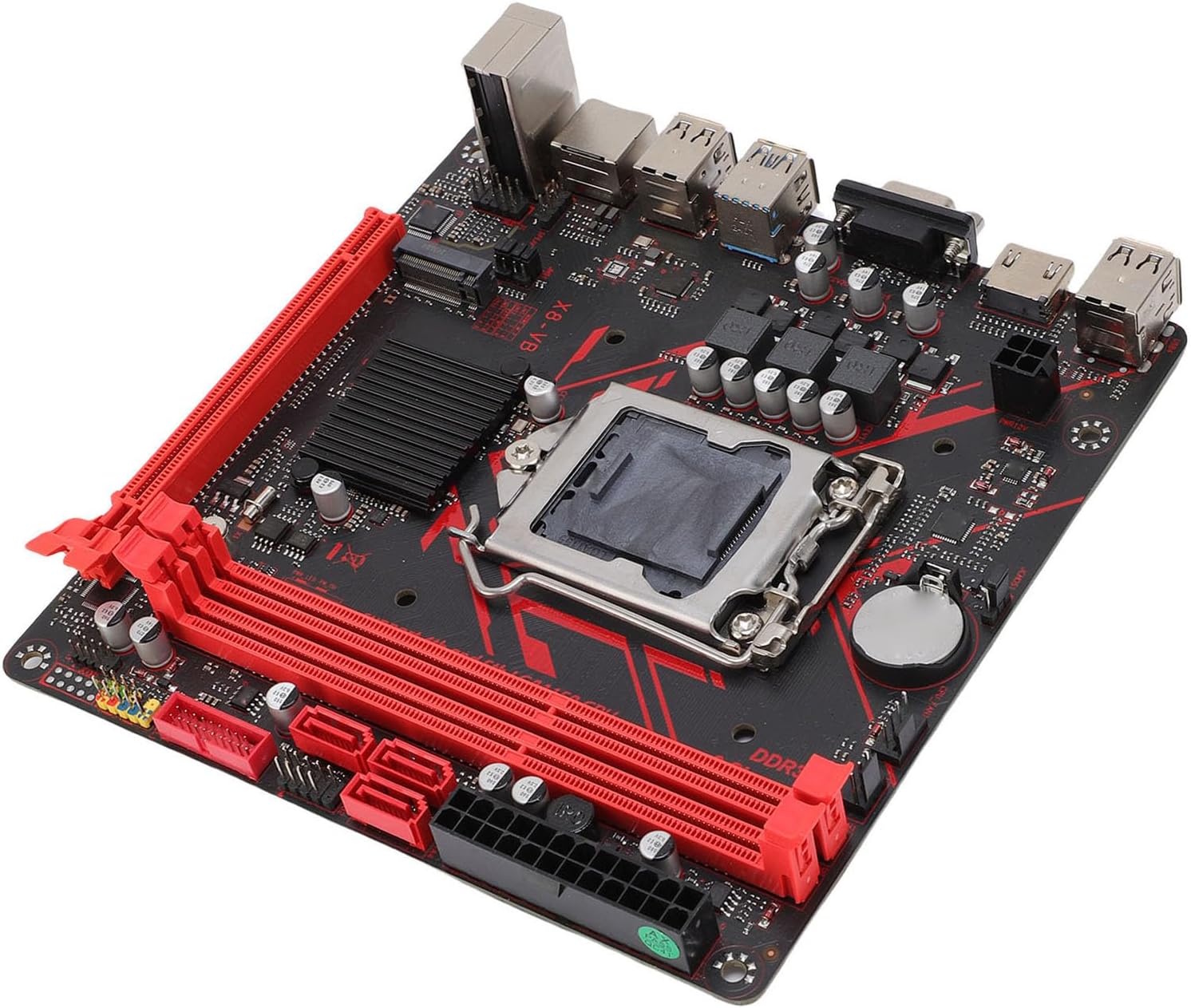

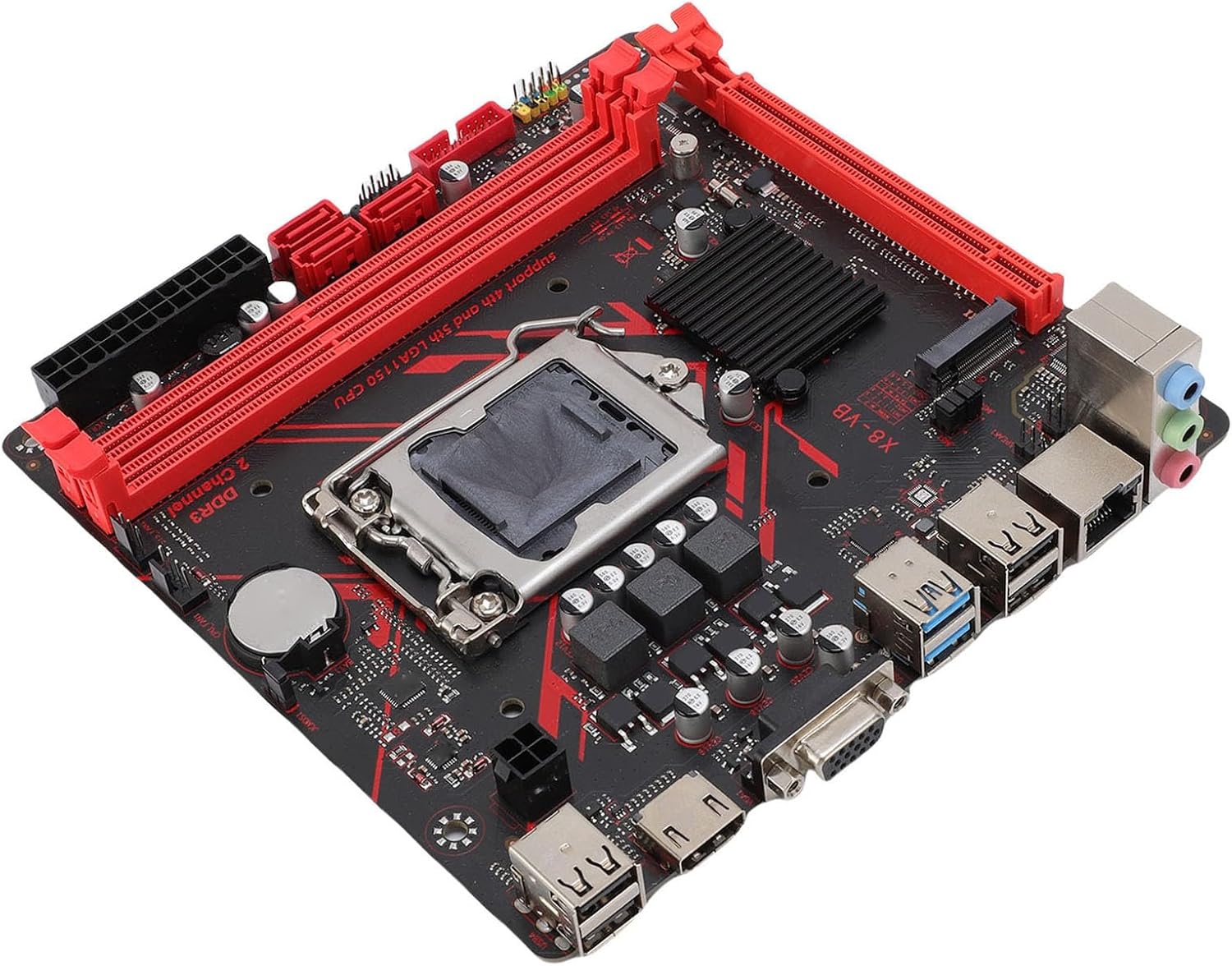

A X8-VB é uma placa ITX ultra econômica para LGA1150, fabricada pela Angthumb.
É a sucessora do fraco modelo X7-VB para o soquete 1155. A placa herdou quase todas as limitações da antecessora e é bem menos comum do que a popular B8H do mesmo fabricante.
Especificações
| Modelo | X8-VB v2.11 |
|---|---|
| Soquete | LGA 1150 |
| Chipset | H81 |
| Processadores compatíveis | Intel Core i3/i5/i7, Xeon E3, Pentium, Celeron Geração: 4 (Haswell) |
| Configuração do VRM | 3 fases Total de MOSFETs: 6 (1 high-side + 1 low-side) |
| Memória suportada | 2 x DDR3 DIMM (dual-channel) Capacidade máxima: 16 GB Frequência máxima: 1600 Mhz |
| Suporte ao modo de suspensão | Não |
| Slots de expansão | 1 x PCI-e x8 (Gen 2.0) |
| Armazenamento | 3 x SATA 2.0 1 x M.2 (NVME/NGFF, Gen 2.0 x4) |
| Conectores de ventoinha | 1 x cooler da CPU (4 pinos) 1 x ventoinha do gabinete (3 pinos) |
| Portas PS/2 | - |
| Portas USB 3.0 | 2 (+ conector interno) |
| Portas USB 2.0 | 4 (+ conector interno) |
| Rede | 10/100 Mbps (RTL8105E) / 1 Gbps (RTL8111) (depende da revisão da placa-mãe) |
| Áudio | 5.1 canais (ALC887) |
| Chip da BIOS | Winbond 25q32jvsiq |
| Conector JLPC1/DEBUG | Sim |
| Conector TPM 2.0 | LPC de 14 pinos estilo MSI (depende da revisão da placa-mãe) |
| Camadas do PCB | 4 |
| Formato e dimensões | ITX, 170 x 170 mm |
| Preço aproximado |
Visualmente, a placa é idêntica à antiga X7-VB. Ela é construída sobre o chipset básico H81, o que explica a ausência de portas modernas e o motivo de o único slot PCIe ficar limitado ao Gen 2.0. Apesar do slot físico x16, apenas 8 pistas PCIe estão realmente conectadas a ele, então a velocidade de transferência de dados equivale a PCIe x4 Gen 3.0 — o que já não era muito, mesmo nos tempos áureos do LGA1150.
Como antes, além de três portas SATA, a placa oferece um slot M.2 de formato duplo, limitado a PCIe x4 Gen 2.0. Não faz muito sentido instalar aqui uma unidade NVMe rápida e moderna, embora ela ainda seja consideravelmente mais rápida do que o SATA padrão. A placa também suporta boot a partir do M.2.
O subsistema de alimentação também não mudou. A alimentação da CPU continua sendo feita por apenas 3 fases, cada uma com 2 MOSFETs, sem nenhum dissipador cobrindo-as. Essa configuração é adequada para modelos Core i5 de baixo consumo com sufixo S e T, ou Xeons de servidor econômicos como o E3-1230L v3. É possível instalar CPUs mais potentes de 65–69W, mas definitivamente será necessário fluxo de ar direto sobre o VRM. Instalar os chips LGA1150 mais beberrões nessa placa não é uma boa ideia, mas se for inevitável, evite cargas de trabalho pesadas e prolongadas.
Fora isso, a placa está praticamente inalterada. O mesmo PCB fino, a mesma seleção básica de componentes e a total ausência de controle de ventoinhas ou monitoramento de hardware. Na verdade, as únicas vantagens são ter pelo menos duas portas USB 3.0 e uma chance um pouco maior de encontrar um controlador de rede gigabit em vez de um de 100Mbit (embora variantes com esse último também existam).
Revisões
São conhecidas pelo menos duas revisões da X8-VB: V2.0 e V2.11, embora outras variantes mais raras também possam existir.
Sem changelog disponível, as duas revisões parecem praticamente idênticas — a única coisa digna de nota é a porta TPM 2.0, que apareceu na revisão 2.11.
Recursos da BIOS
A placa roda uma BIOS padrão baseada em Aptio IV, típica das placas-mãe chinesas baratas. Não há nada de muito diferente aqui em comparação a outros firmwares da Angthumb.
O firmware inclui toda a funcionalidade básica: habilitar/desabilitar Hyper-Threading e núcleos individuais, controle de timings de memória, Above 4G Decoding, Secure Boot (não testado) e suporte a TPM 2.0. Naturalmente, todas as ressalvas de sempre se aplicam: sensores de temperatura inoperantes, ausência de suporte a modos de suspensão, SmartFan quebrado e um monte de opções que não funcionam. Em resumo, o firmware é absolutamente típico das placas chinesas da categoria “o mais barato possível”.
| Revisão da placa | Versão e data do BIOS | Link |
|---|---|---|
| V2.0 | B8HVB Ver:002 10/29/2024 16:05:20 | [Baixar] |
Como Atualizar a BIOS:
Perguntas Frequentes
Como alternar entre os modos NVMe e SATA no M.2?
Mova os jumpers em JMS1 e JMS2 com o PC desligado:
- Modo NVMe: coloque na posição direita (padrão)
- Modo SATA: coloque na posição esquerda.
Como conectar o painel frontal?
Onde fica o chip da BIOS?
À direita do dissipador do chipset.
Conclusões
A Angthumb às vezes consegue lançar uma placa decente, mas a X8-VB não é uma delas. Essa placa-mãe é um verdadeiro festival de cortes de gastos, e sua única virtude real é que ela realmente inicializa. Claro, até uma placa assim pode encontrar alguma utilidade em algum lugar, mas se você tiver a menor possibilidade de escolha, é melhor evitar esse modelo.
Se você está procurando uma placa LGA1150 nova (ou pelo menos com aparência de nova) em 2026, é melhor dar uma olhada na B8H e seus clones — pelo menos elas vão te dar mais portas e mais pistas PCIe.
