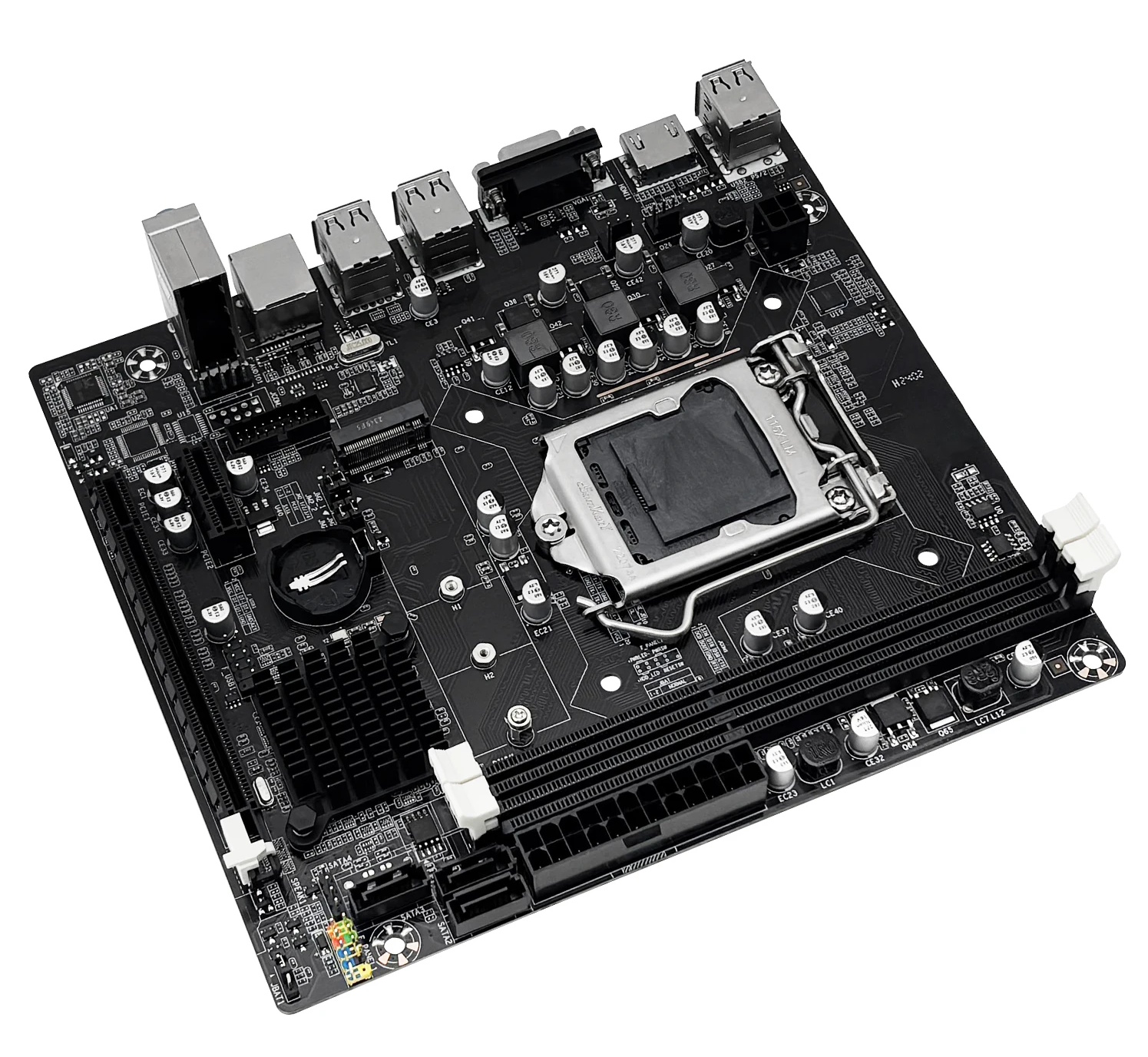

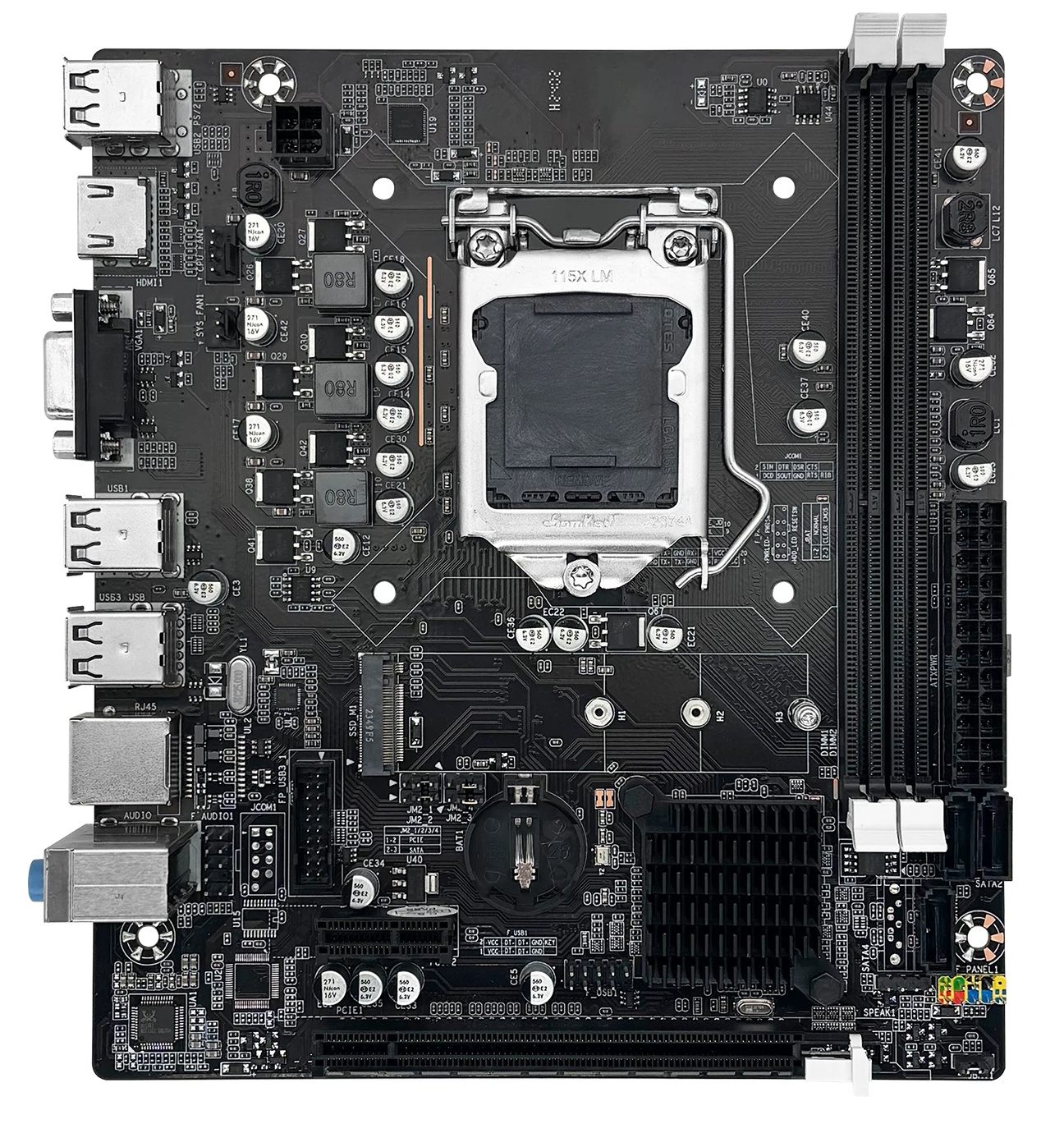

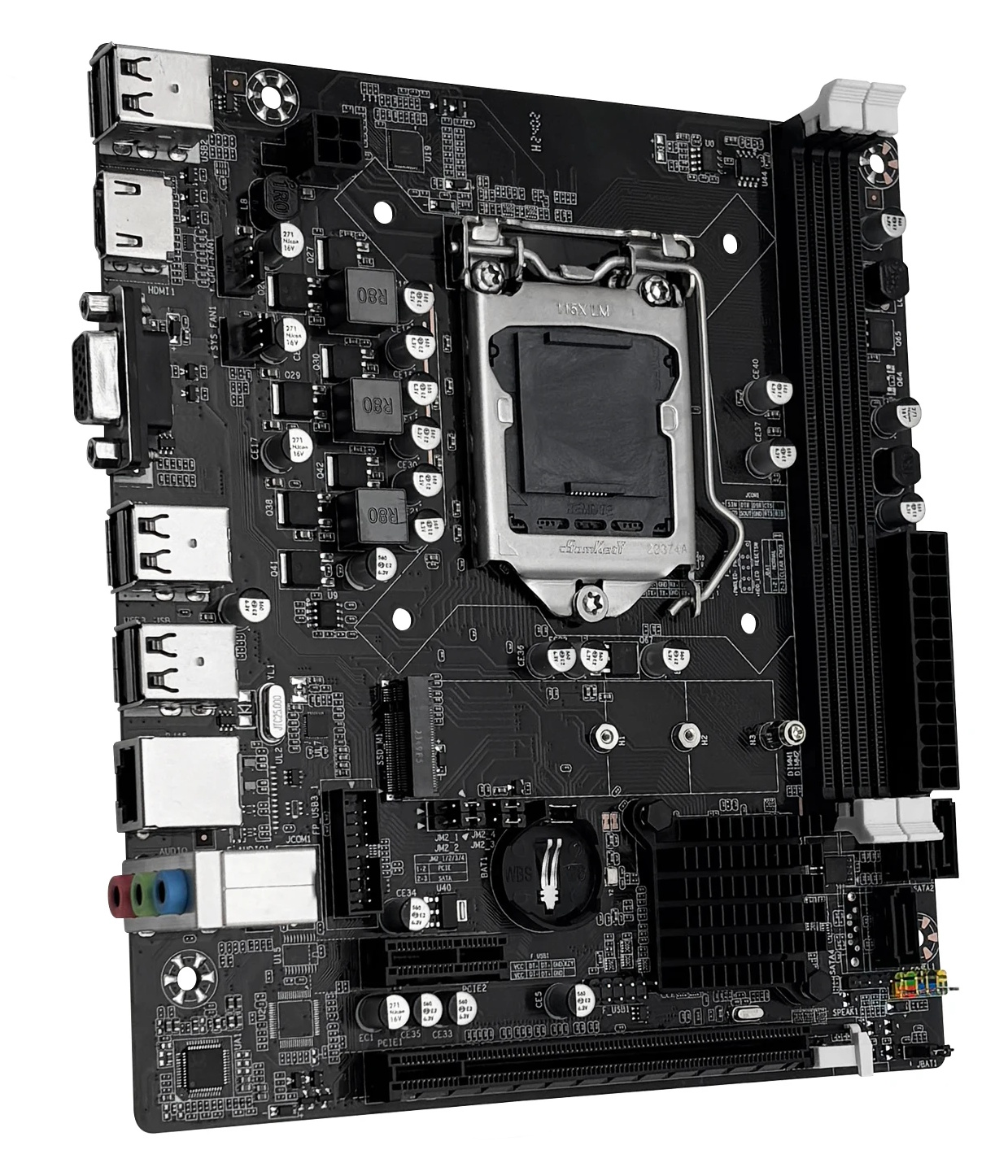

As placas com a marcação ZX-H61C (também encontradas como ZX-H61C/B75) estão no mercado desde pelo menos 2019. Trata-se de um modelo OEM/ODM de baixo custo de um fabricante chinês desconhecido, vendido sob diversas marcas (uma delas é a Machinist H61).
Apesar das limitações óbvias e do design extremamente simples, a placa continua vendendo super bem até hoje e acumulou um grande número de revisões ao longo dos anos.
Especificações
| Model | ZX-H61C/B75 |
|---|---|
| Socket | LGA 1155 |
| Chipset | H61 / B75 / Q77 |
| Supported Processors | Intel Core i3/i5/i7, Xeon E3, Pentium, Celeron Gen: 2nd / 3rd Generation (Sandy Bridge / Ivy Bridge) |
| VRM Configuration | 3 Phase Total MOSFETs: 6 (1 high-side + 1 low-side) |
| Supported Memory | 2 x DDR3 DIMM (dual-channel) Maximum capacity: 16 GB Maximum frequency: 1600 Mhz |
| Expansion Slots | 1 x PCIe x16 (Gen 2.0/3.0) 1 x PCI-e x1 (Gen 2.0) |
| Storage | 3 x SATA 3.0 1 x M.2 (NVME/NGFF, Gen 2.0 x4) |
| Fan Connectors | 1 x CPU cooler (4pin) 1 x Case fan (3pin) |
| PS/2 Ports | - |
| USB Ports | Up to 2 x USB 3.0 / 6 x USB 2.0 (depends on chipset) |
| Network | 100 Mbps \ 1 Gbps LAN (depends on revision) |
| Audio | 5.1 channel |
| Form Factor & Dimensions | mATX, 190 x 170 mm |
| Approximate Price |
Apesar do nome, o modelo funciona com qualquer chipset nativo do soquete 1155, embora o H61 seja o mais comum. Também existem variantes com B75, Q77 e outros chipsets.

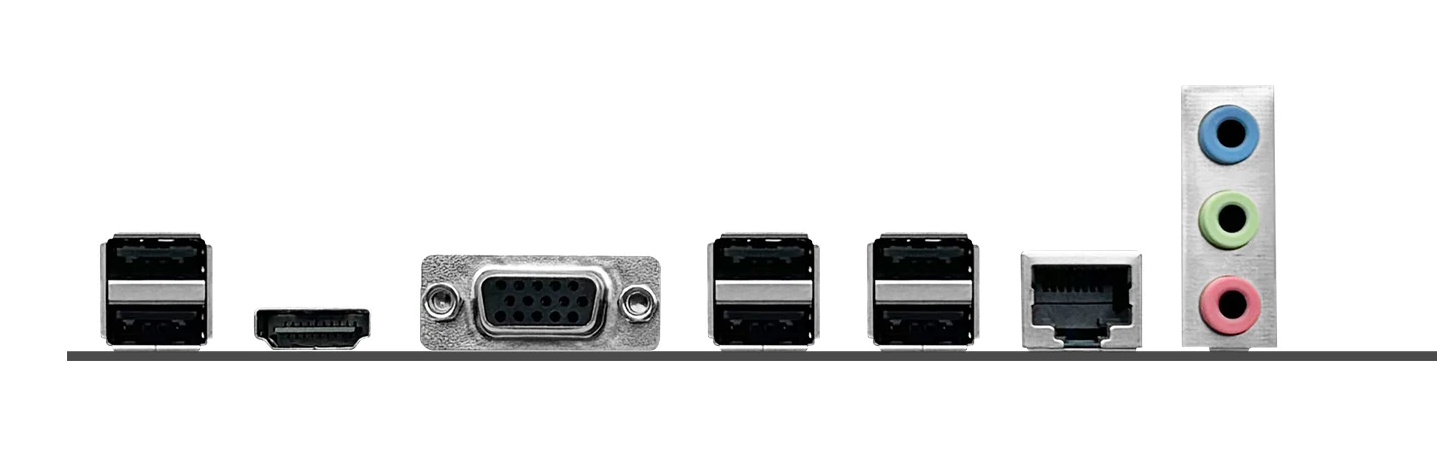

Todas as portas padrão daquela época estão presentes, incluindo VGA e HDMI para CPUs com gráficos integrados. Para armazenamento, a placa traz três portas SATA II e um slot M.2 de modo duplo, compatível com unidades NGFF e NVMe. O slot M.2 é roteado através do chipset, então você fica limitado a PCIe x4 Gen 2.0, mas ainda assim é bem mais rápido que o SATA II.
Variantes da placa com outros chipsets podem ter uma porta SATA III e várias portas USB 3.0, mas não confie apenas nos conectores USB de plástico azul — sempre verifique qual é o chipset real utilizado no modelo.
A placa traz dois slots PCIe: X16 (as trilhas vêm da CPU, que também determina a versão do PCIe) e X1 (as trilhas vêm do chipset, Gen 2.0).
O VRM é típico para placas dessa categoria. Ele tem apenas 3 fases, cada uma com 2 MOSFETs. Não vale a pena colocar processadores com TDP acima de 65–69W. A placa é uma boa opção para modelos Core i5/i7 de baixo consumo com sufixo S e T, o sempre popular i5-3470, ou Xeons de servidor econômicos como o E3-1230 v2 / E3-1240 v2 (69W). Se você decidir usar uma CPU com TDP mais alto — 77W ou os populares modelos de 95W, como o i7-2600 — certifique-se de fornecer um fluxo de ar adicional forte sobre a área do VRM e esqueça testes de estresse prolongados.
Um grande problema na maioria das revisões é que a placa não controla a velocidade das ventoinhas. Ainda não se sabe se isso é uma limitação de software ou de hardware, ou se poderia ser corrigido com uma atualização de firmware. A solução mais simples é usar ventoinhas silenciosas ou um controlador de ventoinhas.
Revisões
Ter um número enorme de revisões sem nenhum changelog é algo típico de muitos componentes vindos da China, e a ZX-H61C/B75 não é exceção.
Pelo menos estas revisões já foram vistas no mercado: V1.2 / V1.4 / V2.3 / V2.31 / V3.2 / V3.31 / V3.41 / V4.0 / V4.41 / V5.0 / V6.0 / V7.0 / V7.2 / V7.32 / V7.5.
As principais mudanças parecem ter ocorrido na transição para a revisão 5.0. A partir dessa versão, a placa ganhou uma porta M.2, e o layout dos componentes na PCB mudou ligeiramente.
A revisão pode ser identificada pela marcação na parte superior da placa (acima do soquete da CPU), embora ela não esteja presente em todas as versões.
Recursos da BIOS
A placa roda uma BIOS típica baseada em Aptio IV. Não há interface gráfica nem suporte a mouse, mas a estrutura de menus e a navegação são super familiares — quem já mexeu com o BIOS da American Megatrends vai se sentir em casa.
Toda a funcionalidade básica está disponível: habilitar/desabilitar Hyper-Threading e núcleos individuais, controle de timings de memória, Above 4G Decoding. O Secure Boot também está presente (não testado).
| Board Rev | PCH | BIOS version & date | Link |
|---|---|---|---|
| V1.2 | Unknown | 07/15/2016 15:26:57 Ver: FO61R | [Download] |
| V1.4 | H61 | (08/10/2018)H61 Ver:1.2 | [Download] |
| V2.3 | H61 | (12/30/2020)H61 Ver:2.0 | [Download] |
| V2.31 | H61 | (04/17/2019)H61 Ver:2.0 | [Download] |
| V3.41 | H61 | (08/10/2018)H61 Ver:1.2 | [Download] |
| V5.0 | H61 | (08/31/2022)H61 Ver:5.0 | [Download] |
| V7.2 | H61 | (08/31/2022)H61 Ver:5.0 | [Download] |
| V7.2 | B75 | (08/17/2022)B75 Ver:5.0 | [Download] |
Como Atualizar a BIOS:
Perguntas Frequentes
Onde posso baixar o manual/PDF?
O manual oficial pode ser baixado aqui.
Como alterno entre os modos NVMe e SATA no M.2?
Mova os jumpers JM2_1, JM2_2, JM2_3 e JM2_4 com o PC desligado:
- Modo NVMe: coloque na posição esquerda
- Modo SATA: coloque na posição direita.
Como conecto o painel frontal?
Os arquivos de firmware são compatíveis entre diferentes revisões ou diferentes variantes de chipset?
Com tantas revisões por aí, é difícil dar uma resposta definitiva, mas há uma boa chance de a BIOS funcionar, desde que os chipsets sejam compatíveis. Algumas revisões próximas compartilham exatamente o mesmo firmware. Sempre faça backup do firmware original e mantenha um programador SPI à mão, por precaução.
Onde fica o chip da BIOS?
À direita do dissipador do chipset.
