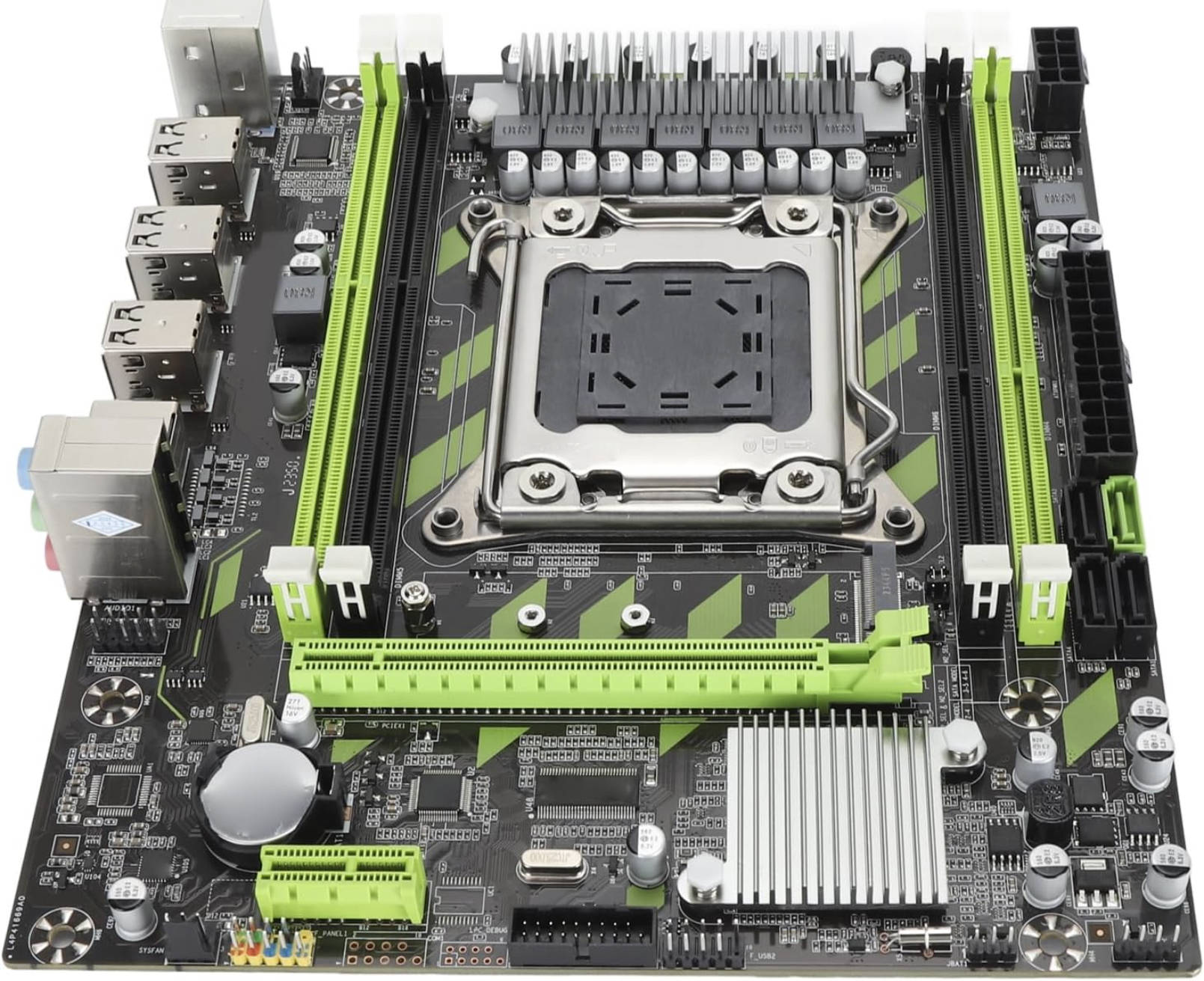

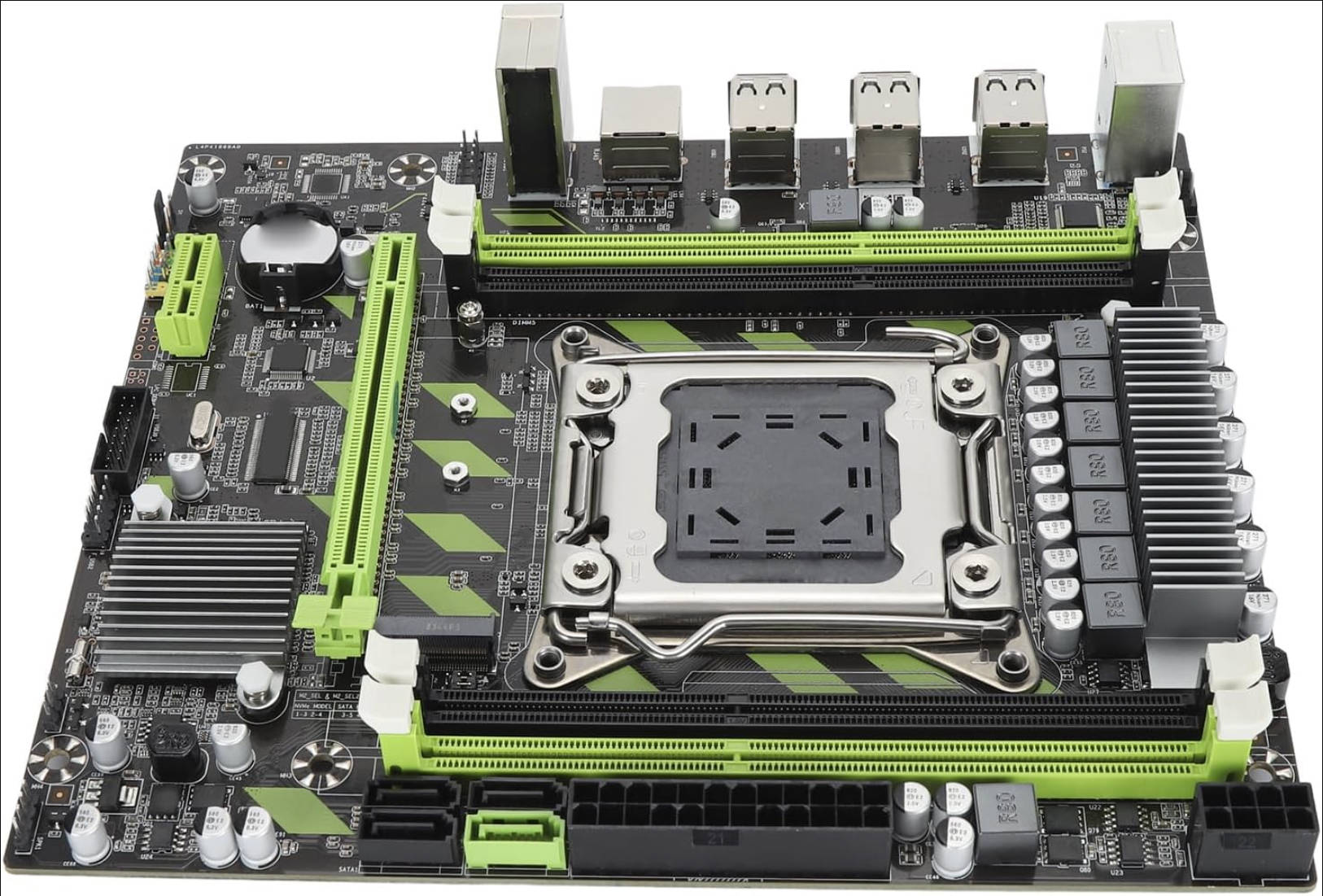

A X79G é uma placa-mãe de baixo custo para o soquete 2011. Na prática, ela representa a configuração mínima viável para montar um PC simples de uso doméstico.
As primeiras revisões chegaram ao mercado em 2019 e, apesar da configuração extremamente básica e de algumas limitações, o modelo ainda continua em produção. Ao longo do tempo surgiram muitas revisões, e você pode encontrar essa placa sob diversas marcas: Atermiter, Envinda, Machinist, etc.
Também existe uma versão quase idêntica desta placa com um visual diferente: a Machinist X79 S7.
Especificações
| Model | X79G v1.6 |
|---|---|
| Socket | LGA 2011 |
| Chipset | C602 |
| Supported Processors | Intel Core i7 (3000, 4000 series, Sandy Bridge-E/Ivy Bridge-E) Intel Xeon E5-1600 v1/v2, E5-2600 v1/v2, E5-4600 v1/v2 (Sandy Bridge-EP/Ivy Bridge-EP) |
| Supported Memory | 4 x DDR3 DIMM (dual-channel) with ECC and non-ECC support Maximum capacity: 64 GB |
| Sleep Mode (S3) Support | No |
| Expansion Slots | 1 x PCI-e x16 1 x PCI-e x1 |
| Storage | 1 x SATA 3.0 3 x SATA 2.0 1 x M.2 (NGFF\NVME, Gen 3.0 x4) |
| Fan Connectors | 1 x CPU cooler (4pin) 1 x Case fan (3pin) |
| PS/2 Ports | 2 (mouse + keyboard) |
| USB 3.0 Ports | - |
| USB 2.0 Ports | 6 (+ front panel support) |
| Network | Gigabit LAN (RTL8111H) |
| Audio | 5.1 channel (ALC662) |
| JLPC\Debug header | Yes |
| Extra | COM port header |
| Form Factor & Dimensions | mATX 235 x 185 mm |
| Approximate Price |
Por ser uma placa voltada para o segmento de entrada, não se surpreenda com o conjunto modesto de conexões. Você só recebe uma porta SATA III; isso é compensado em parte pela presença de um slot M.2 de formato duplo, mas a ausência de USB 3.0 é algo com que você terá de conviver ou resolver usando o único slot PCIe x1 para uma placa de expansão.
Mesmo que a sua revisão específica tenha um conector interno USB 3.0 para o painel frontal, ele ainda funcionará em velocidade USB 2.0. A única vantagem é que você pelo menos poderá ligar mais portas.
O sistema de alimentação é típico de placas desse nível: um total de 7 fases, das quais 6 são dedicadas à CPU. Cada fase usa dois MOSFETs. No nosso exemplar são QN3103M6N (68 A / 6,3 mΩ) como high‑side e QN3107M6N (110 A / 2,6 mΩ) como low‑side, mas você pode encontrar versões com outros MOSFETs. O fabricante não publica as especificações exatas do VRM, mas, a julgar pelos dissipadores pequenos e pela experiência geral, não é recomendável instalar CPUs com TDP acima de ~100 W sem adicionar fluxo de ar extra sobre o VRM.
Fora isso, a placa não se destaca muito do grande número de alternativas LGA2011 baratas. Os componentes são padrão e a qualidade de solda é mediana.
Revisões
Uma característica marcante deste modelo é o grande número de revisões diferentes, sem um histórico de alterações (changelog) oficial.

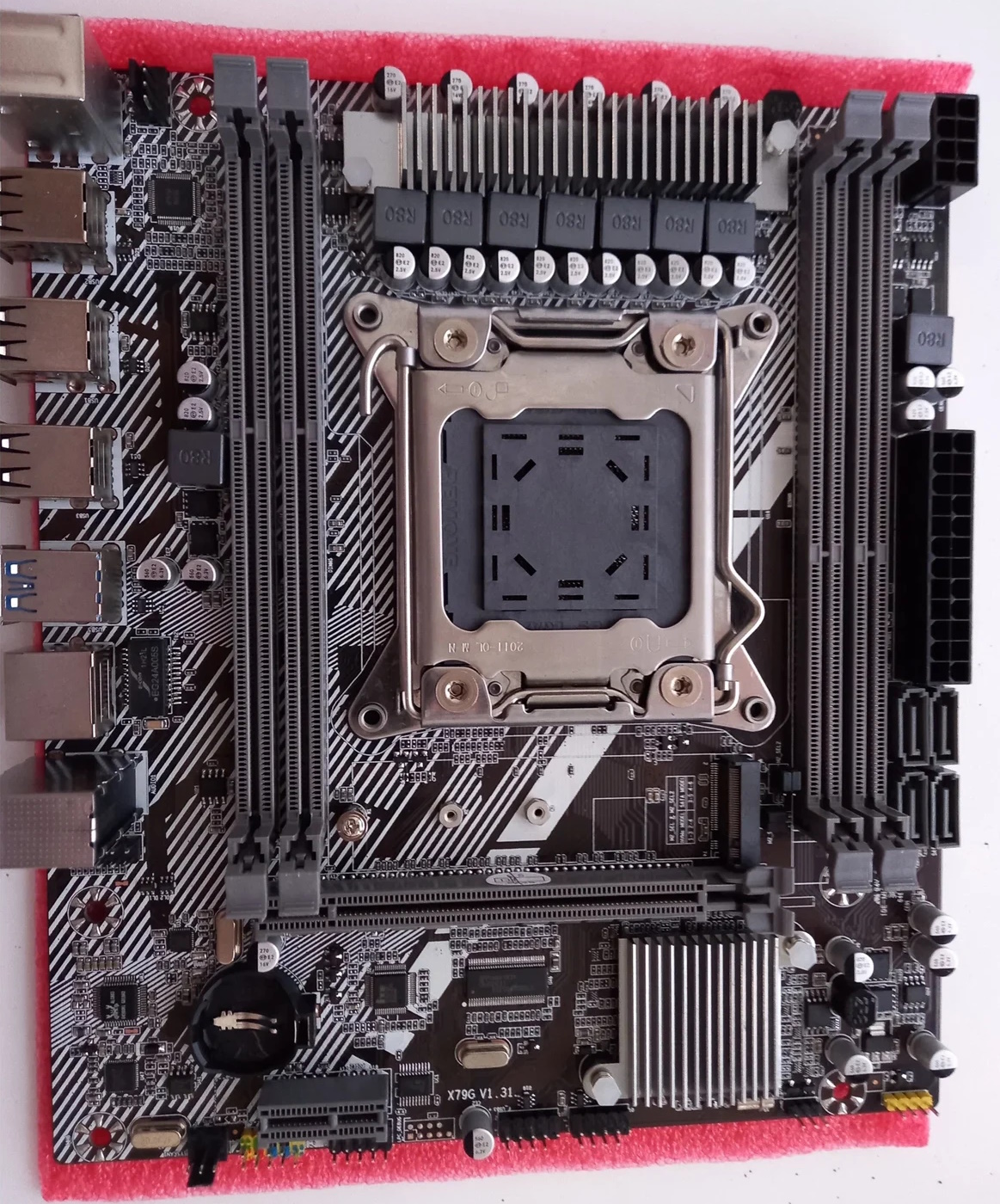

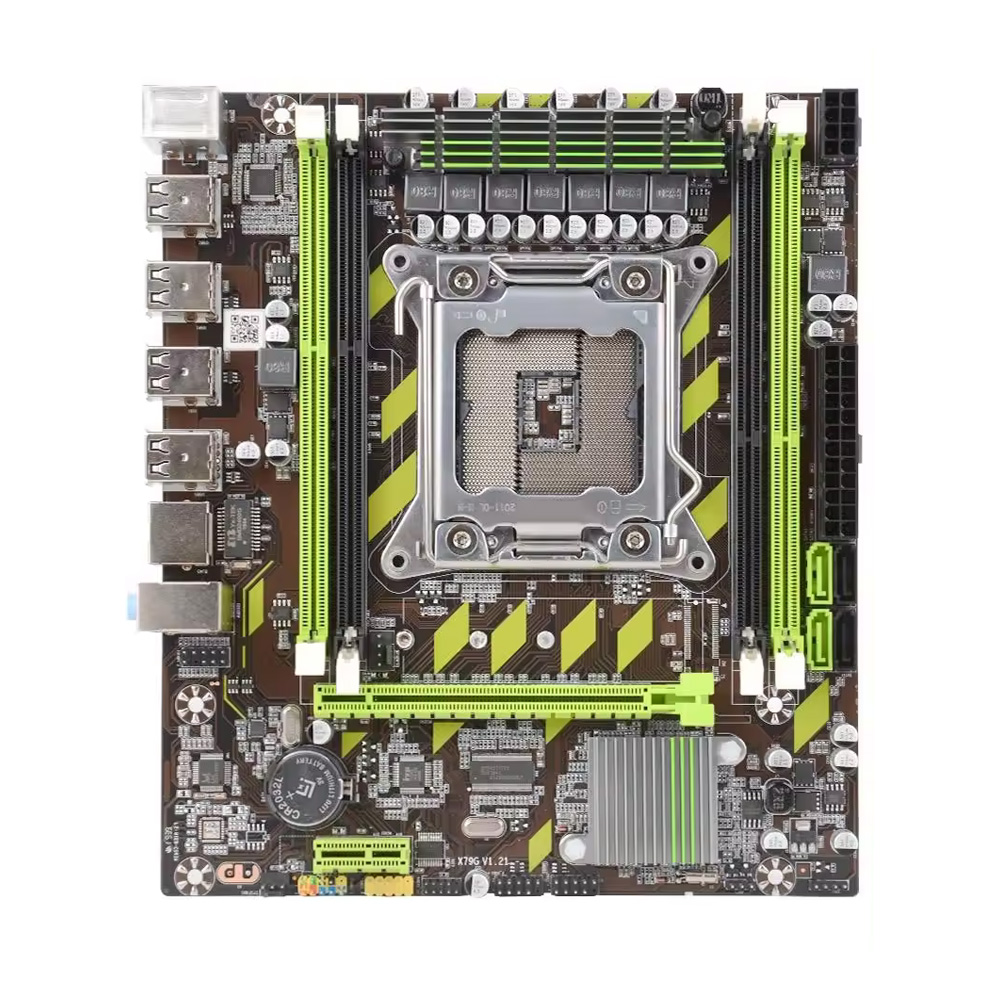

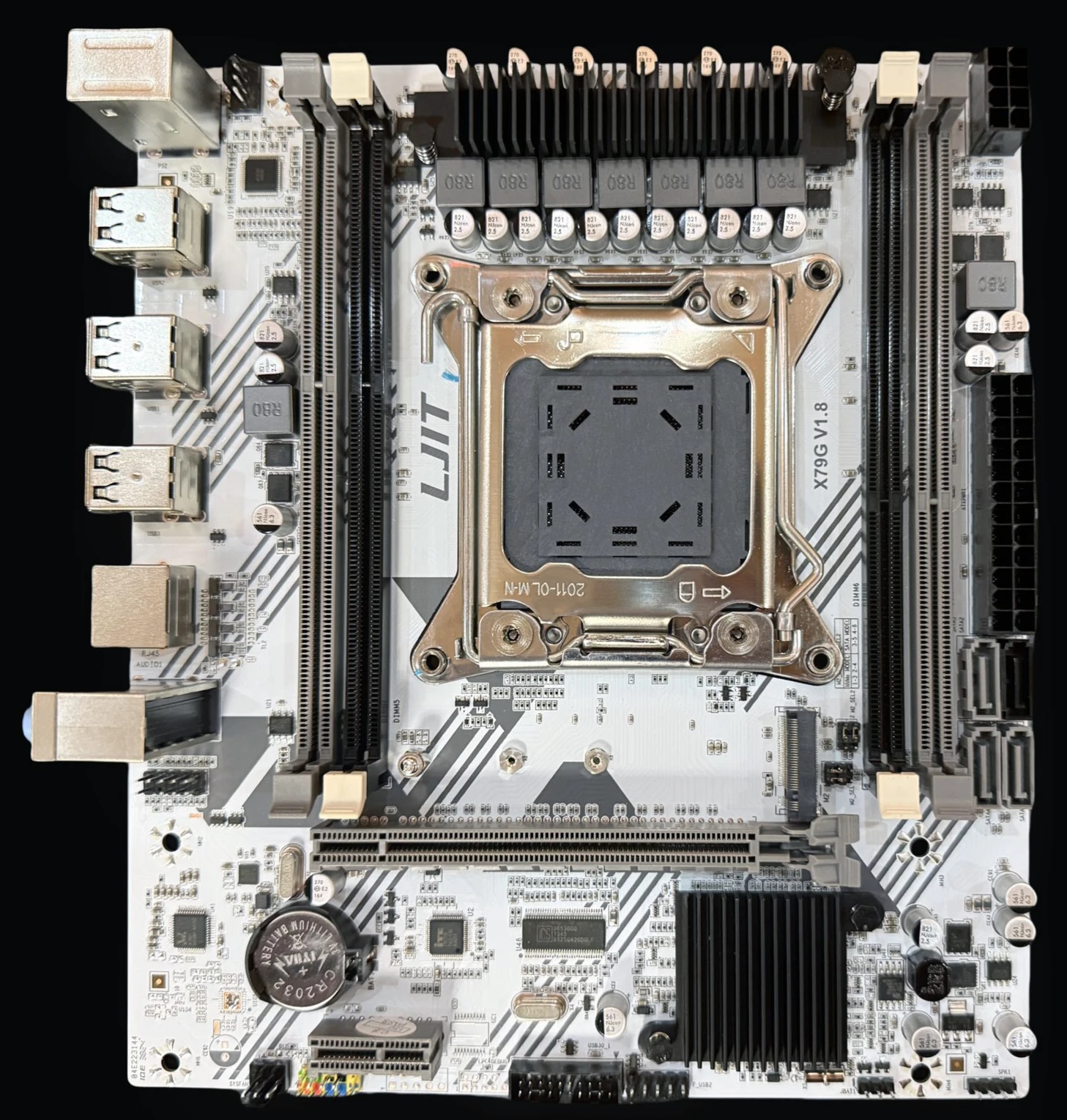

No mínimo, a X79G existe nas seguintes revisões: 1.21 / 1.3 / 1.41 / 1.51 / 1.6 / 2.0 / 3.0 / 3.01, e ainda podem existir variantes mais raras. Mesmo placas com a mesma revisão não são necessariamente idênticas. Ao longo do tempo, muita coisa mudou: o número total de portas SATA e quantas delas são SATA3, o número de portas USB, se o slot M.2 suporta modos de operação diferentes, os chips de áudio e LAN e assim por diante. O fabricante foi mudando esses componentes aparentemente ao acaso, até chegar ao que vemos na versão mais recente da placa, que ao que tudo indica é a X79G v1.6 (as versões 2.0 e 3.0, na verdade, saíram antes).
Embora o silício principal (chipset, Super I/O etc.) tenha permanecido o mesmo, esse grande número de ajustes não documentados não ajudou o modelo — só aumentou a confusão.
Recursos da BIOS
A X79G usa um modelo de BIOS chinês típico, baseado em AMI APTIO 4. O firmware não tem interface gráfica elaborada nem suporte para mouse.
Independentemente da revisão da placa e da versão de BIOS de fábrica, os recursos são basicamente os mesmos: é possível ajustar a frequência da memória (até 1866 MHz) e, em algumas versões, dá para fazer overclock de CPUs desbloqueados até cerca de 3,9 GHz. O Secure Boot está presente na maioria das versões (o funcionamento não foi testado exaustivamente). Não há acesso aos timings de memória por padrão. Ao gravar uma BIOS modificada, você libera o controle de timings, overclock de memória até 2133 MHz e frequências de CPU mais altas.
O principal problema com a BIOS da X79G é que, devido ao grande número de revisões, é impossível dizer com certeza qual build de BIOS será compatível com uma placa específica. Recomendamos gravar firmwares modificados apenas se a versão deles coincidir com a original (exibida na tela inicial do BIOS).
Tecnicamente nada impede que você teste outras versões, mas para esse tipo de experimento é altamente recomendado ter um programador SPI à disposição.
| BIOS version | BIOS date | Board rev | Ram Timings | ReBAR | Unlocked CPU OC | Secure Boot | Notes & Link |
|---|---|---|---|---|---|---|---|
| X79GA00A | 07/17/2019 17:13:01 | 1.21 | + | - | + | + | Stock version + mod (timings, CPU and RAM overclocking) [Download] |
| X79GA00C | 12/21/2019 16:27:40 | 1.21 | + | - | + | + | Stock version + mod (timings, CPU and RAM overclocking) [Download] |
| X79GA00E | 03/30/2020 17:34:17 | 1.21 | + | - | + | + | Stock version + mod (timings, CPU and RAM overclocking) [Download] |
| X79GA00K | 12/14/2020 14:52:01 | 1.3 | + | - | + | + | Stock version + mod (timings, CPU and RAM overclocking) [Download] |
| X79GA00J | 09/23/2020 14:33:11 | 1.3 | + | - | + | + | Stock version + mod (timings, CPU and RAM overclocking) [Download] |
| X79GA00O | 08/25/2022 14:20:38 | 1.51 | + | - | + | + | Stock version + mod (timings, CPU and RAM overclocking) [Download] |
| X79GA00R | 04/01/2024 14:24:15 | 1.6 | + | + | + | - | Mod version only [Download] |
| X79GN002 | 11/19/2020 16:55:33 | 2.0 | + | - | + | + | Mod version only [Download] |
| X79GN006 | 12/28/2020 11:15:03 | 3.0 | + | - | + | + | Mod version only [Download] |
Perguntas frequentes
Como conecto o painel frontal?
Quais slots de memória são primários?
Os slots verdes (os mais afastados da CPU). Os slots pretos são secundários e devem ser preenchidos por último.
Onde encontro drivers para esta placa?
A página com os drivers atualizados para placas soquete 2011 está disponível neste link.
Onde fica o chip de BIOS?
À direita do dissipador do chipset.
Conclusão
A X79G é um modelo totalmente comum dentro da sua faixa de preço que, de alguma forma, conseguiu se manter no mercado. Não há nada de especial aqui, mas se o seu orçamento está extremamente limitado e você não pretende gastar mais, ela dá conta do recado. Sim, você terá que conviver sem USB rápido, sem modo de suspensão adequado e com algumas peculiaridades de firmware chinês, mas se isso não for um problema para você, no fim das contas terá um sistema barato com um custo-benefício razoável.
