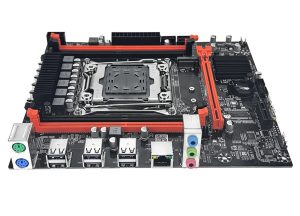

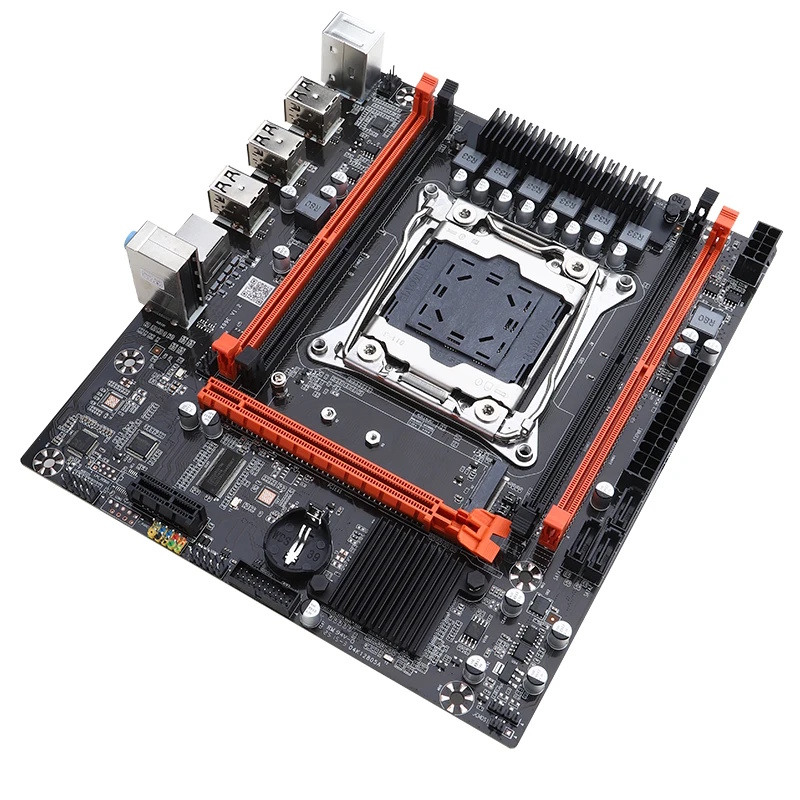

Placas com a marca X99E existem desde pelo menos 2024. São placas-mãe chinesas típicas da categoria ultra-econômica, vendidas sob diversas marcas: MOUGOL, Qiyida, Atermiter, entre outras. Há até uma versão com a marca Huananzhi, comercializada como X99E-K4.
Apesar do design minimalista e das inúmeras limitações típicas dessa classe de hardware, a placa continua em produção e passou por diversas revisões.
Existe também uma versão DDR3 desta placa, que a maioria dos vendedores anuncia como X99E-D3 ou X99E3.
Esta placa pertence à categoria mais básica de todas entre as X99. Se você está pensando em comprá-la, fica o aviso: o preço é super baixo, mas na grande maioria dos casos essa economia não vale a pena.
Os fabricantes cortam muitos custos nesses modelos, então prepare-se para limitações de hardware e de software. Dá para resolver alguns problemas, mas isso vai exigir tempo, paciência e, muito provavelmente, um gravador de BIOS SPI.
Se você quer um bom funcionamento, facilidade para regravar a BIOS e portas modernas, vale mais a pena investir um pouquinho a mais em modelos como a Qiyida X99 K9s, Qiyida X99 H9s ou X99-XD4.

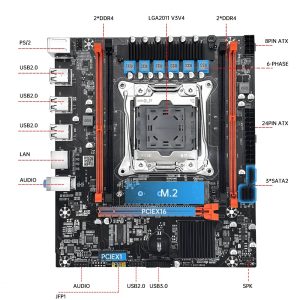

Especificações
| Model | X99E V1.2 |
|---|---|
| Socket | LGA 2011-3 |
| Chipset | P55 / H55 / HM57 / QM57 |
| Supported Processors | Intel Core i7 (5000, 6000 series, Haswell-E/Broadwell-E) Intel Xeon E5-1600 v3/v4, E5-2600 v3/v4, E5-4600 v3/v4 (Haswell-EP/Broadwell-EP) |
| VRM Configuration | 3 phase (6 virtual via doublers) Total MOSFETs: 12 (6 high-side + 6 low-side) |
| Maximum Recommended TDP | ≤90W (v3 processors) ≤100W (v4 processors) |
| Supported Memory | 4 x DDR4 DIMM (dual-channel) with ECC and non-ECC support Maximum capacity: 64 GB |
| S3 Sleep Mode Support | No |
| Expansion Slots | 1 x PCI-e x16 (Gen 3.0) 1 x PCI-e x1 (Gen 2.0) |
| Storage | 3 x SATA 2.0 1 x M.2 NGFF/NVME (Gen 3.0 x4) |
| Fan Connectors | 1 x CPU cooler (4pin) 1 x case fans (4pin) |
| PS/2 Ports | 2 (mouse + keyboard) |
| USB 3.0 Ports | - |
| USB 2.0 Ports | 6 (+ front panel support) |
| Network | Gigabit LAN (RTL8168H \ RTL8111H) |
| Audio | 5.1 channel (ALC897) |
| Bios Chip | Fudan FM25W128 |
| TPM 2.0 header | No |
| JLPC1 header | No |
| Form Factor & Dimensions | mATX 205 x 185 mm |
| Approximate Price |
A placa é construída em torno dos chipsets mais básicos P55 ou H55, originalmente projetados para a plataforma LGA1156, há muito obsoleta. Também é possível encontrar variantes que utilizam chips PCH móveis da mesma época. O reaproveitamento desses chipsets antigos e extremamente baratos mantém o custo baixo, mas o preço disso é a ausência total de SATA III e USB 3.0.
O subsistema de armazenamento, além das três portas SATA II, inclui um slot M.2 de modo duplo, com a seleção de modo feita por jumpers localizados nas proximidades.
O sistema de alimentação é típico de uma placa desse nível — 6 fases virtuais, cada uma com 2 MOSFETs cobertos por um pequeno dissipador. Essa configuração lida com processadores de até 90–100W de TDP sem dificuldades. Se você pensa em usar um processador com TDP mais alto ou desbloquear o Turbo Boost em processadores Haswell, é recomendável adicionar fluxo de ar suplementar sobre a área do VRM.
Sem rodeios, a X99E praticamente não tem pontos fortes de destaque, e suas fraquezas são completamente previsíveis: qualidade de construção medíocre, suporte a suspensão defeituoso, firmware tipicamente bruto e áudio integrado padrão sem capacitores de áudio. Vale destacar o uso de chips de BIOS FUDAN em vez dos mais comuns Winbond, e a ausência total de um header TPM 2.0 — ou qualquer header de depuração — o que surpreende, já que até as placas concorrentes mais baratas costumam incluir essa funcionalidade.
Revisões

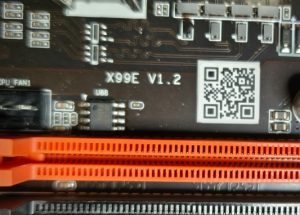

Existem pelo menos cinco revisões conhecidas da X99E: V1.11, V1.2, V1.3, V1.4 e V2.0.
Não há documentação ou changelog disponível, e a única mudança visível e significativa é a porta M.2 Wi-Fi que surgiu na revisão 2.0.
Recursos do BIOS
A placa vem com a BIOS padrão típica baseada em Aptio V. Independentemente da revisão, o conjunto de recursos é idêntico em todas as versões. ReBAR e Above 4G Decoding estão disponíveis, e o Secure Boot está presente (embora não tenha sido testado). Não há suporte nativo para overclock de processadores desbloqueados ou acesso aos timings de memória. Além disso, o BIOS não é muito diferente de inúmeras outras placas chinesas: não faltam configurações, mas boa parte delas simplesmente não serve para nada.
O conjunto completo de falhas típicas está presente: sensores de temperatura imprecisos, sensor de consumo de energia que subestima o consumo real, implementação pouco intuitiva do Smart Fan e outros bugs menores típicos de placas-mãe chinesas genéricas.
Placas-mãe com chipsets da série 5 costumam dar problemas ao desativar o CSM ou ativar o Secure Boot. Se você se deparou com algo do tipo após mudar essas configurações, confira o nosso guia de solução.
| BIOS version & date | Ram Timings | ReBAR | Unlocked CPU OC | Turbo Boost unlock | Undervolt | Secure Boot | Notes & Link |
|---|---|---|---|---|---|---|---|
| X99E Ver:1.0 10/27/2023 17:01:04 | - | + | - | - | - | + | Stock BIOS (rev 1.11&1.2) [Download] |
| X99E Ver:1.0 10/27/2023 17:01:04 | + | + | - | + | -50 mV | + | Stock BIOS mod (Ram timings+TBU+undervolt) [Download] |
| X99E Ver:1.0 02/22/2024 17:32:57 | - | + | - | - | - | + | Stock BIOS (rev 2.0) [Download] |
O uso de chipsets da série 5 complica o backup e a gravação da BIOS. Ferramentas padrão como a Intel Flash Programming Tool não funcionam com essas plataformas. AFUDOS / AFUWIN geram apenas o dump da região da BIOS. Gravação e backup completos exigem um gravador de BIOS.
Perguntas Frequentes
A placa não inicializa, tela preta, etc. — o que devo fazer?
Confira nosso guia sobre os problemas mais comuns com LGA2011‑3.
Onde posso encontrar drivers para esta placa?
Nossa coleção atual de drivers para placas socket 2011‑3 está aqui.
Quais slots de memória são os primários?
Os laranjas (os mais distantes da CPU).
Onde fica o chip de BIOS?
À direita do dissipador do chipset.
Como conecto o painel frontal?
Conclusão
Review OldRigRevive
4.8
3.5
2.3
3.0
“A X99E fica bem atrás até mesmo de outras placas com chipsets de entrada. Em comparação com as alternativas, oferece menos portas, sem suporte a TPM 2.0 e uma BIOS de fábrica que não libera o ajuste dos timings de memória.
Nada disso impede a placa de funcionar, mas se você está buscando uma placa X99 na faixa mais barata do mercado, vale dar uma olhada na Qiyida X99-H5 — ela resolve a maioria desses problemas.”
