Review Completo da Machinist B760 GT4

A Machinist B760 GT4 é uma placa-mãe LGA1700 acessível voltada para processadores de entrada e intermediários.

A placa não é um design exclusivo da Machinist — o fabricante OEM real é a Wuzun, uma grande fabricante contratada chinesa. Com pequenas variações, a mesma placa é vendida sob diversas marcas.

Esta placa também pode ser encontrada com as marcas: Afox B760D4-MA-V2, Xiodiao B760M-Gaming, Jginyue B760M-VDH, Azerty MB-B760-A, Koloe B760M4 Plus e Mobo B760M4-Plus.

Especificações

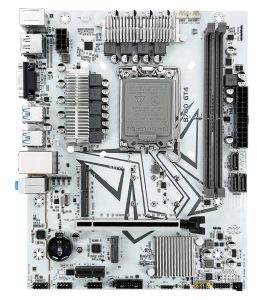

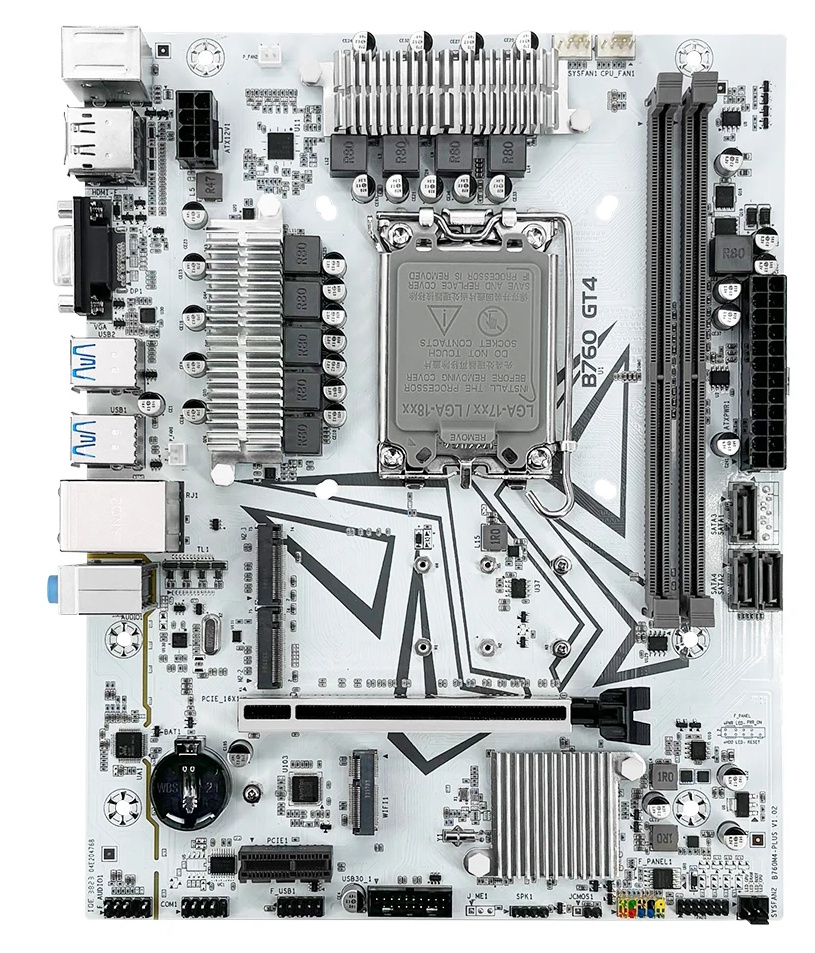

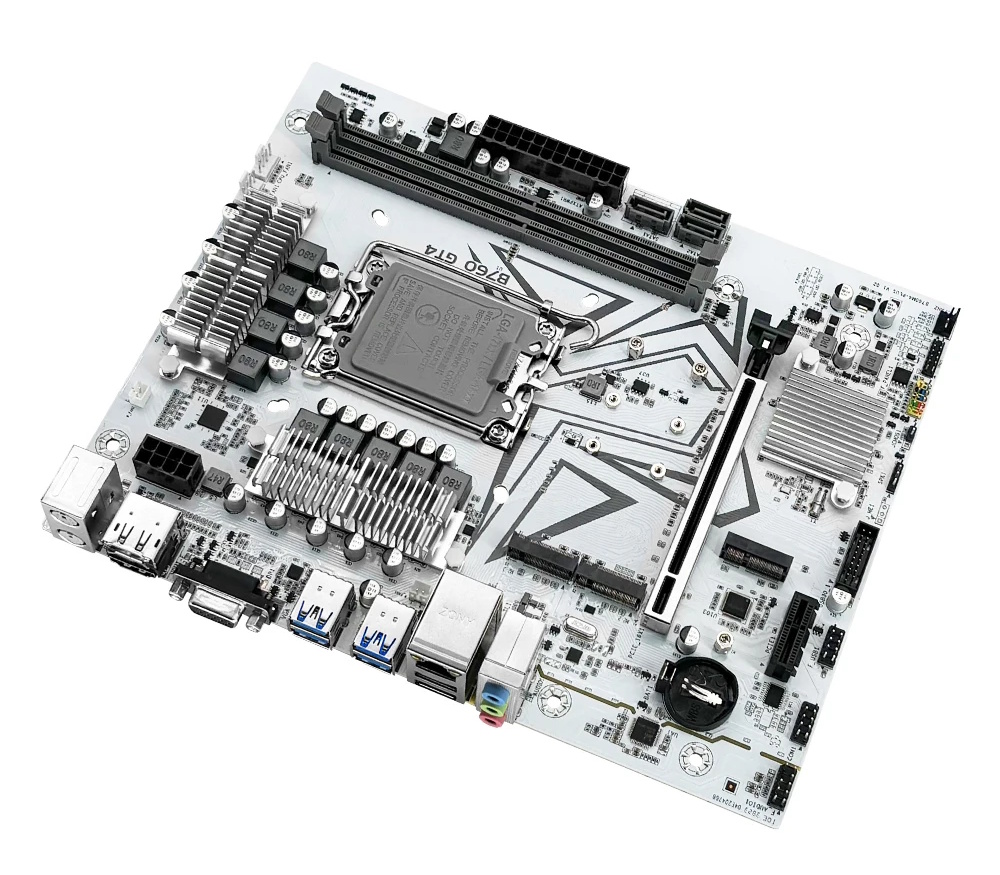

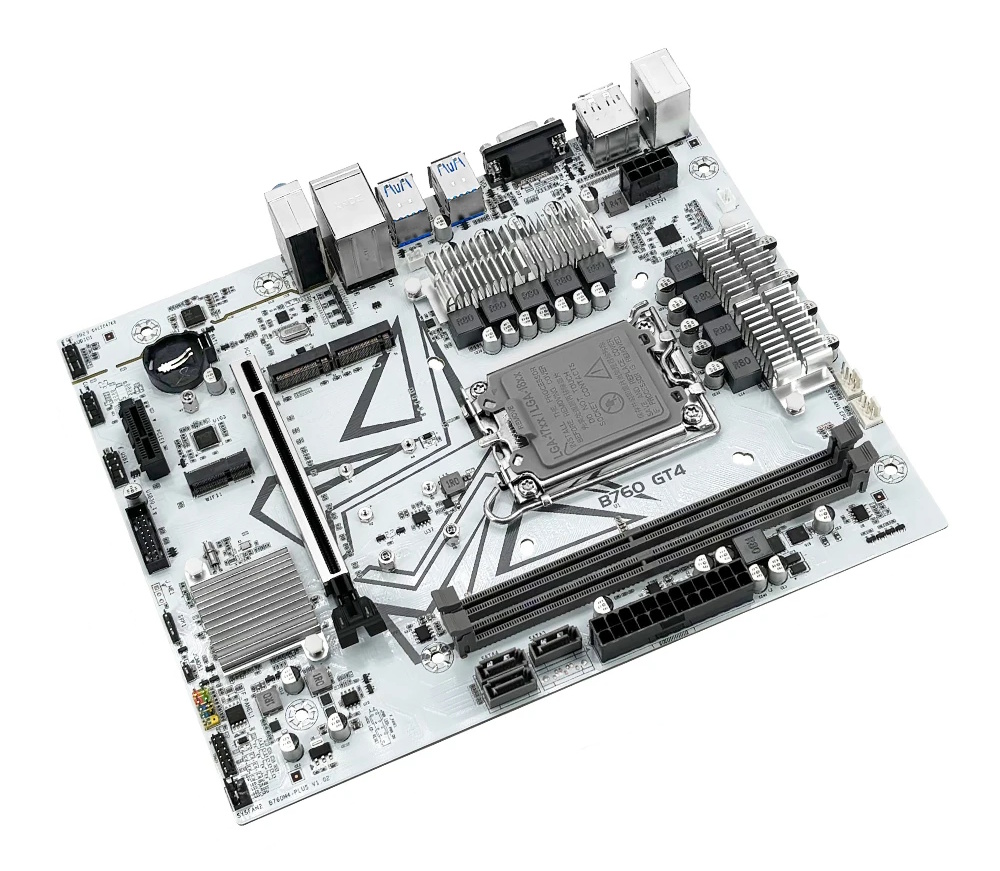

A placa vem em branco e tem uma aparência razoavelmente atraente, embora não seja exatamente premium. Essa estética e disposição de componentes são comuns em muitas placas LGA1700 chinesas.

A placa oferece apenas dois slots PCIe, ambos PCIe 4.0: um slot x16 (reforçado, com linhas da CPU) e um slot x1 (linhas do chipset).

Para armazenamento, a placa oferece três portas SATA III e dois slots M.2. O primeiro slot M.2 conecta-se diretamente à CPU (PCIe 4.0) e suporta apenas drives NVMe. O segundo M.2 conecta-se através do chipset B760 (PCIe 4.0) e suporta tanto NVMe quanto NGFF. Ambos os slots estão posicionados acima do slot PCIe x16, de modo que os drives que operam em altas temperaturas não aqueçam a GPU.

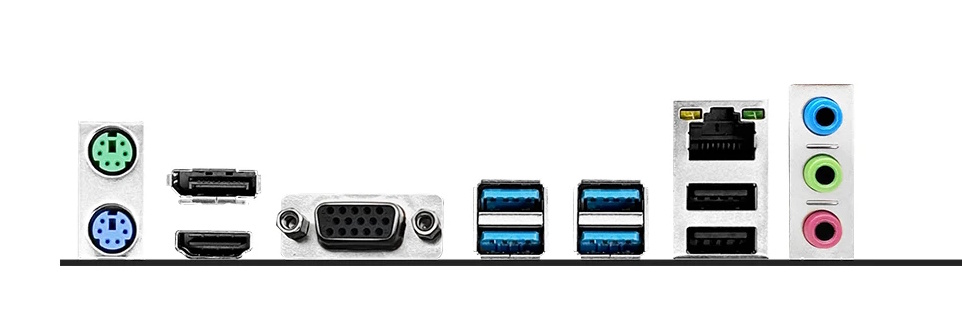

O fabricante afirma que a GT4 possui duas portas USB 3.2 Gen 2 (além de duas portas Gen 1), mas na prática, todas as portas têm velocidade máxima de 5 Gbps e são USB 3.2 Gen 1.

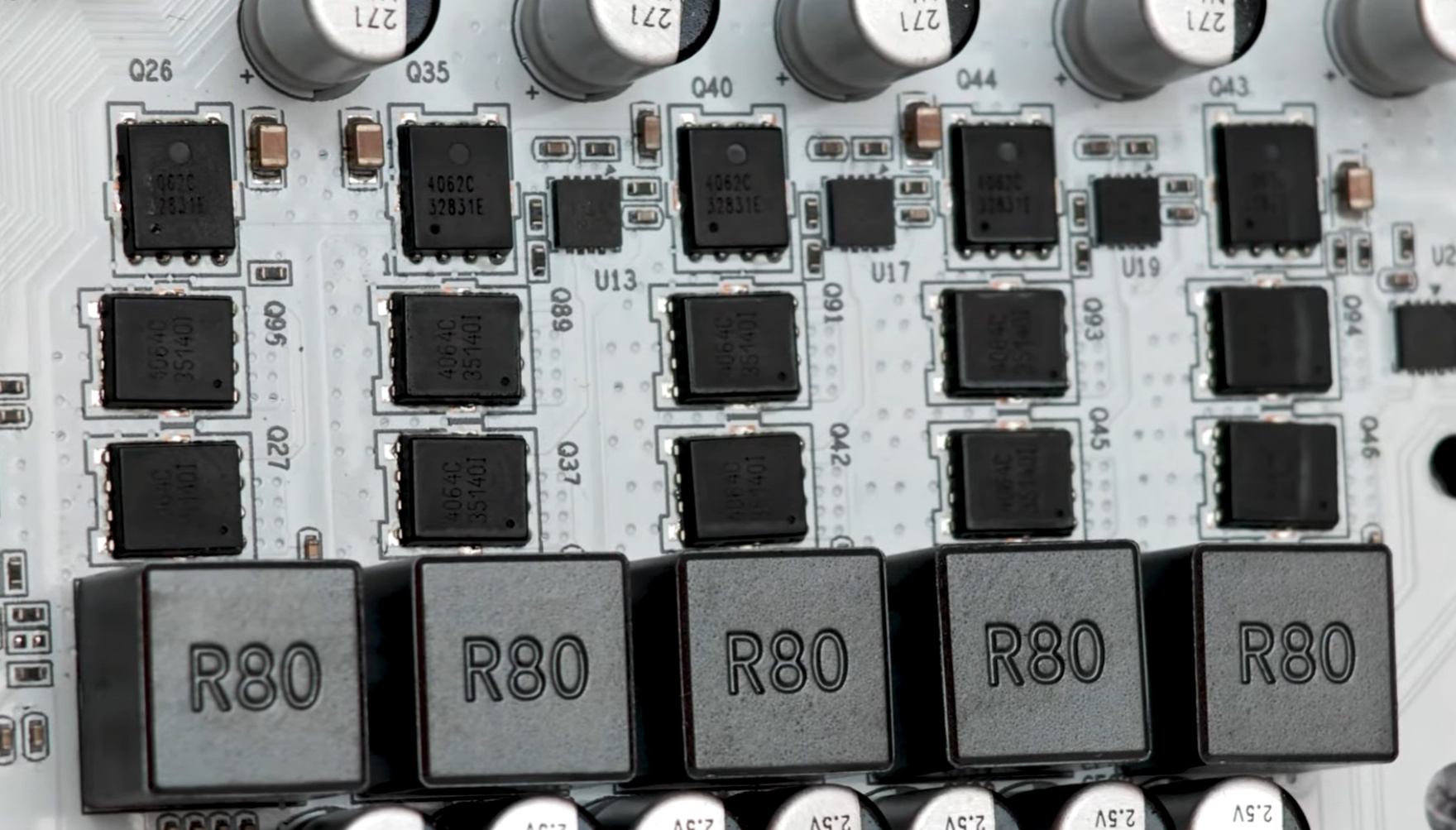

O sistema de alimentação (VRM) consiste em 9 fases: 7 para VCore, 1 para iGPU e 1 para VCCIO. Utiliza MOSFETs XP4064CMT (dois no lado de baixa, low-side) e XP4062CMT (um no lado de alta, high-side) da Xsemi, com classificação de 58A, controlados por um controlador PWM Richtek RT3628. A alimentação do VCCSA e dos slots de memória DDR4 utiliza um design mais simples de fase única com arrays de MOSFETs SM4378/SM4364 da Sinopower. Ambas as fileiras de MOSFETs são cobertas por pequenos dissipadores, ao lado dos quais estão dois conectores de 2 pinos destinados a coolers de VRM (presentes apenas na versão Machinist da placa).

O fabricante não especifica um TDP máximo de CPU, mas com base em nossos testes, recomendo limitar o Power Limit a 120–130W para manter as temperaturas do VRM em uma faixa confortável.

Fora isso, a Machinist B760 GT4 não se destaca das muitas outras placas chinesas econômicas. Utiliza chips de rede e áudio padrão, o circuito de áudio não possui capacitores de filtragem e o sensor de consumo de energia da CPU superestima significativamente o consumo real. Uma pequena decepção é que o indicador LED de POST está ausente na versão Machinist, embora isso possa mudar em uma revisão futura.

Recursos do BIOS

A placa executa um UEFI chinês típico com interface gráfica. Infelizmente, o firmware não é o ponto forte da placa. A navegação pelos menus é pouco intuitiva, há inúmeras configurações inativas e várias opções que simplesmente não fazem sentido em um chipset B760. Aparentemente, o fabricante usa um template de firmware único para múltiplos chipsets e não se preocupa em adaptá-lo a modelos específicos.

Dito isso, toda a funcionalidade essencial está acessível: frequência de memória, controle de timings primários e secundários, seleção de Gear Mode, suporte a perfis XMP e ajuste de tensão de memória (para que as alterações de tensão de memória tenham efeito sem um perfil XMP, os valores devem ser definidos tanto para a tensão de memória VDDQ quanto para a tensão VPP). Para processadores da série K, o controle de tensão está disponível; para CPUs não-K, ainda é possível ajustar Power Limits, ativar/desativar E-cores, ajustar offsets AVX e acessar outras funções padrão. ReBAR e Restore on AC Power Loss também estão presentes, e a implementação do Smart Fan abrange ambos os headers de 4 pinos (conectores de 3 pinos e 2 pinos não são controlados).

Estamos atualmente em busca de um dump original do firmware da B760 GT4. Se você tiver um e quiser compartilhar, entre em contato conosco. Você poderia ajudar muitos proprietários desta placa.

Como Atualizar o BIOS

1. Você precisará de um pendrive USB formatado em FAT32.
2. Baixe o BIOS desejado, extraia o arquivo, localize a pasta «EFI» e copie-a para a raiz do pendrive.
3. Reinicie o sistema e pressione F11 durante a inicialização.
4. No menu «Select Boot Device», selecione o seu pendrive.
5. A atualização começará automaticamente. Nenhuma ação é necessária — aguarde até que a mensagem verde «FPT Operation Successful» apareça.
6. O BIOS foi atualizado. Reinicie o sistema para concluir. Após a gravação, recomenda-se redefinir todas as configurações para os padrões.

Métodos alternativos de gravação: FPT v16 e AFUDOS / AFUWIN.

Perguntas Frequentes

Existe um manual disponível, talvez em PDF?

O manual oficial da Machinist pode ser baixado aqui.

Qual é o melhor processador recomendado para esta placa?

Core i5-12600 / i5-13500 / i5-14500 e modelos similares.

É possível fazer overclock da CPU?

Não. O overclock por multiplicador não está disponível no chipset B760, e a placa não possui um gerador de clock externo para overclock por BCLK.

Onde fica o chip de BIOS?

Fica ao lado do conector do painel frontal. O chip é facilmente acessível usando uma pinça de gravador de EEPROM (como o CH341A).

Como conecto o painel frontal?

Conclusão
