Análise da Placa-Mãe X7-VB LGA1155

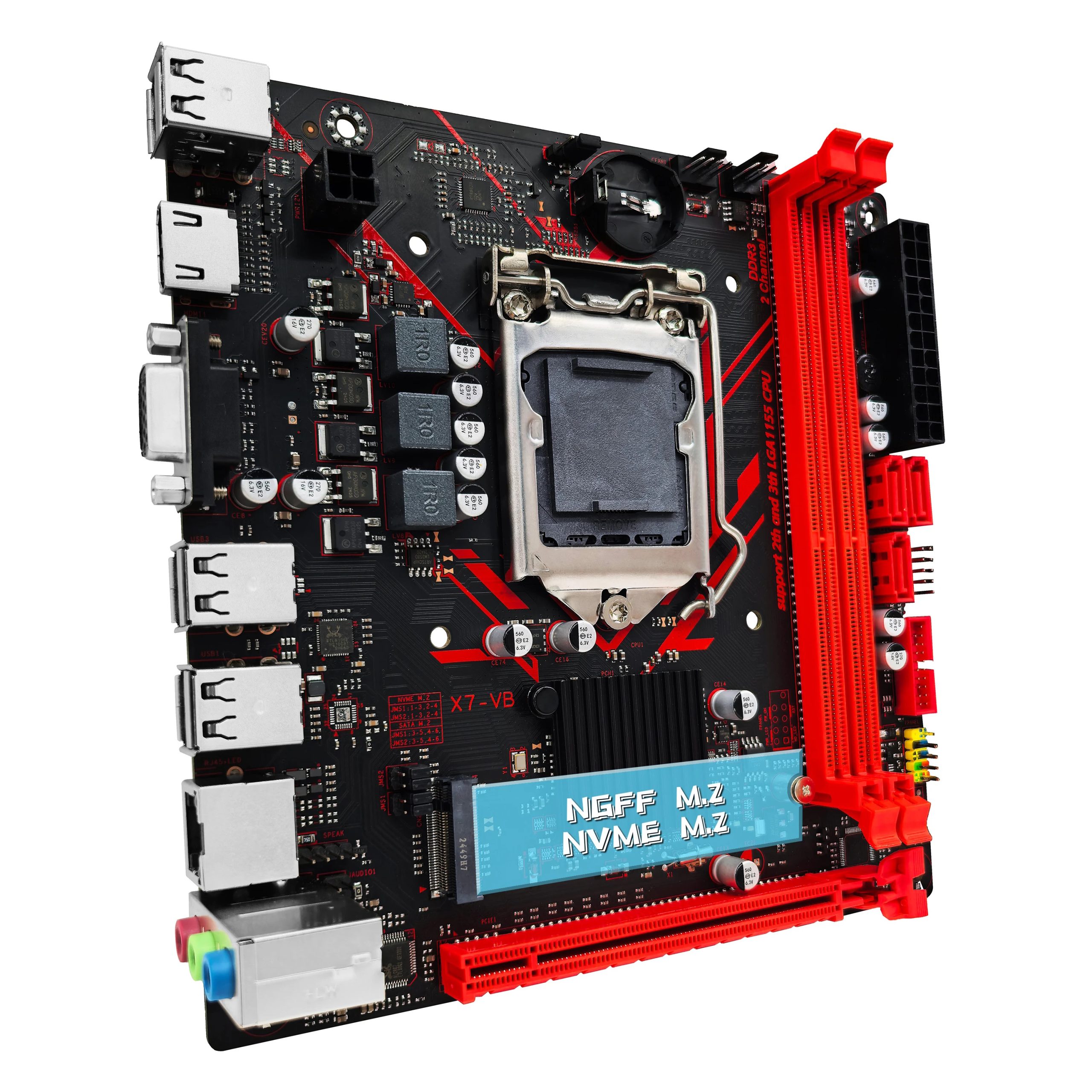

Placas com a marca X7-VB existem há bastante tempo. São modelos ITX de entrada para o Socket 1155, fabricadas pela Ancthumb e vendidas sob diversas marcas chinesas — de ZSUS e Mougol a Machinist e Soyo.

Apesar de ter suas limitações e um design extremamente básico, a placa ainda está em produção e já passou por diversas revisões.

Especificações

A X7-VB é a definição de placa-mãe de baixo custo, projetada sob medida para setups compactos. No entanto, os recursos exatos que você vai ter dependem de qual variante de chipset vier nela. Embora chipsets de linhas superiores (como o Q77 ou H77) sejam usados de vez em quando, eles rodam exatamente sob as mesmas limitações do B75 por conta do layout físico da placa — ou seja, não trazem nenhuma vantagem prática de espaço ou expansão.

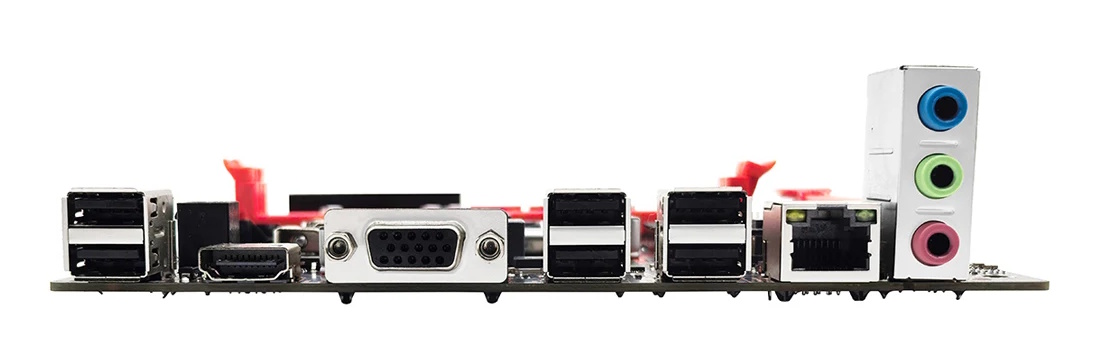

Todas as portas padrão da época estão presentes, incluindo HDMI e VGA para processadores com vídeo integrado. A parte de armazenamento conta com três portas SATA e um slot M.2 híbrido, compatível tanto com SSDs NGFF quanto NVMe. Nas variantes com H61, todas as três portas de armazenamento ficam limitadas a velocidades SATA II. Já no B75 e nos chipsets superiores, você tem uma porta SATA III nativa instalada ao lado de duas SATA II. Como o slot M.2 é controlado pelo chipset, a velocidade fica limitada a PCIe x4 Gen 2.0, mas mesmo assim isso já é bem mais rápido que o padrão SATA.

O único slot PCIe tem aparência física de x16, mas é eletricamente conectado como x8 apenas (as linhas vêm do CPU, o que também determina a versão PCIe). Por que apenas 8 linhas são utilizadas, e por que o restante não foi roteado para o slot M.2, não está claro — trata-se de uma escolha de design questionável por parte do fabricante.

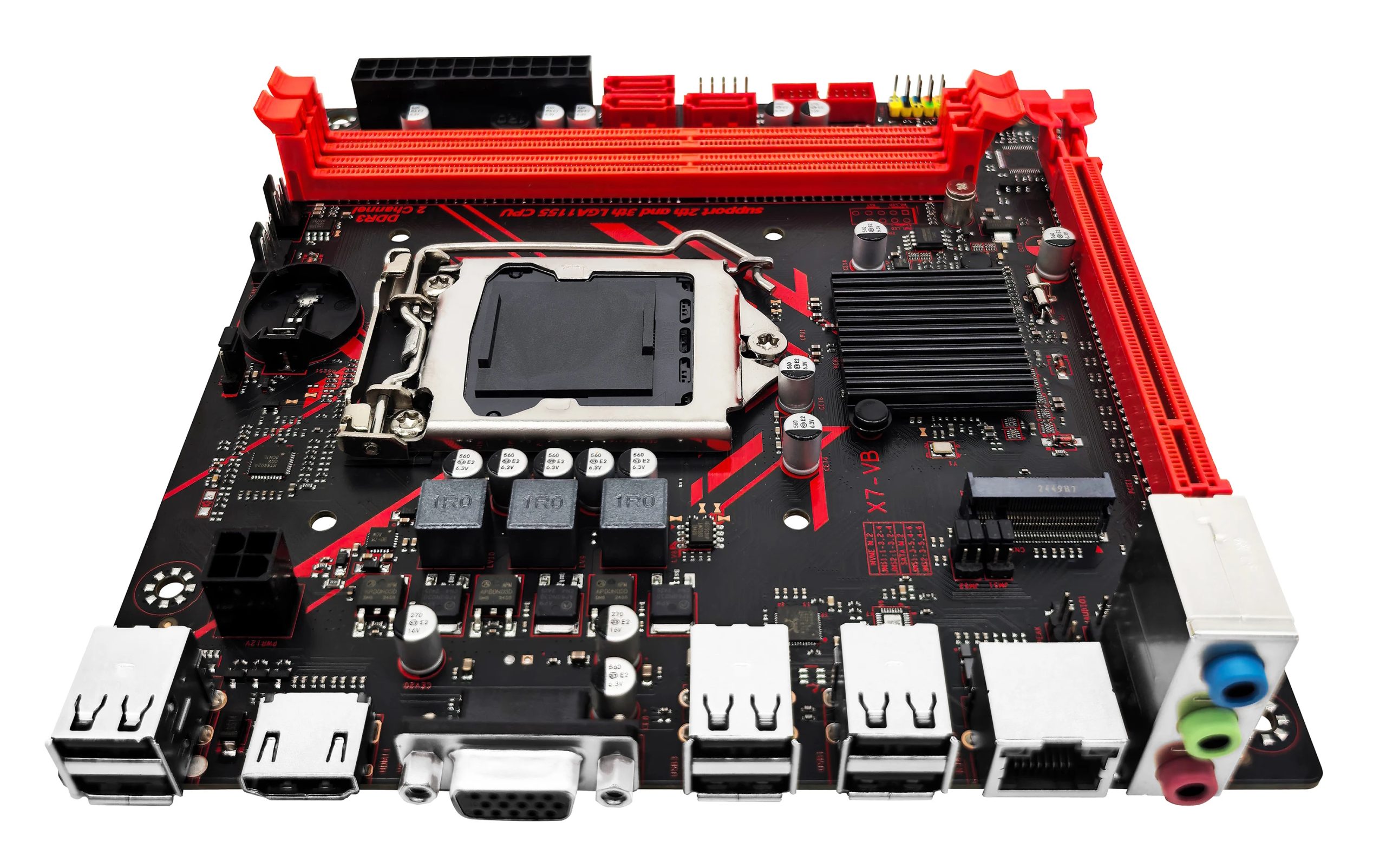

O VRM traz um design clássico direto de 2012. É tão simples quanto possível: apenas 3 fases reais para os núcleos da CPU (VCore), controladas por um controlador PWM Richtek RT8802A. Cada fase utiliza dois MOSFETs da Anpec Electronics — Mosfets de alta (High-Side): AP80N03D, Mosfets de baixa (Low-Side): AP60N03D.

Instalar processadores com TDP acima de 65–69W é uma má ideia. A placa é uma boa opção para modelos Core i5/i7 de baixo consumo com sufixo S e T, o popular i5-3470, ou Xeons de servidor eficientes como o E3-1230 v2 / E3-1240 v2 (69W). Se você decidir usar uma CPU com TDP mais alto — 77W ou os populares modelos de 95W como o i7-2600 — certifique-se de fornecer um fluxo de ar suplementar forte sobre a área do VRM e esqueça testes de estresse prolongados.

Além disso, esta é uma placa econômica típica em todos os sentidos: PCB fino, qualidade de construção medíocre e uma seleção de componentes minimalista.

Revisões

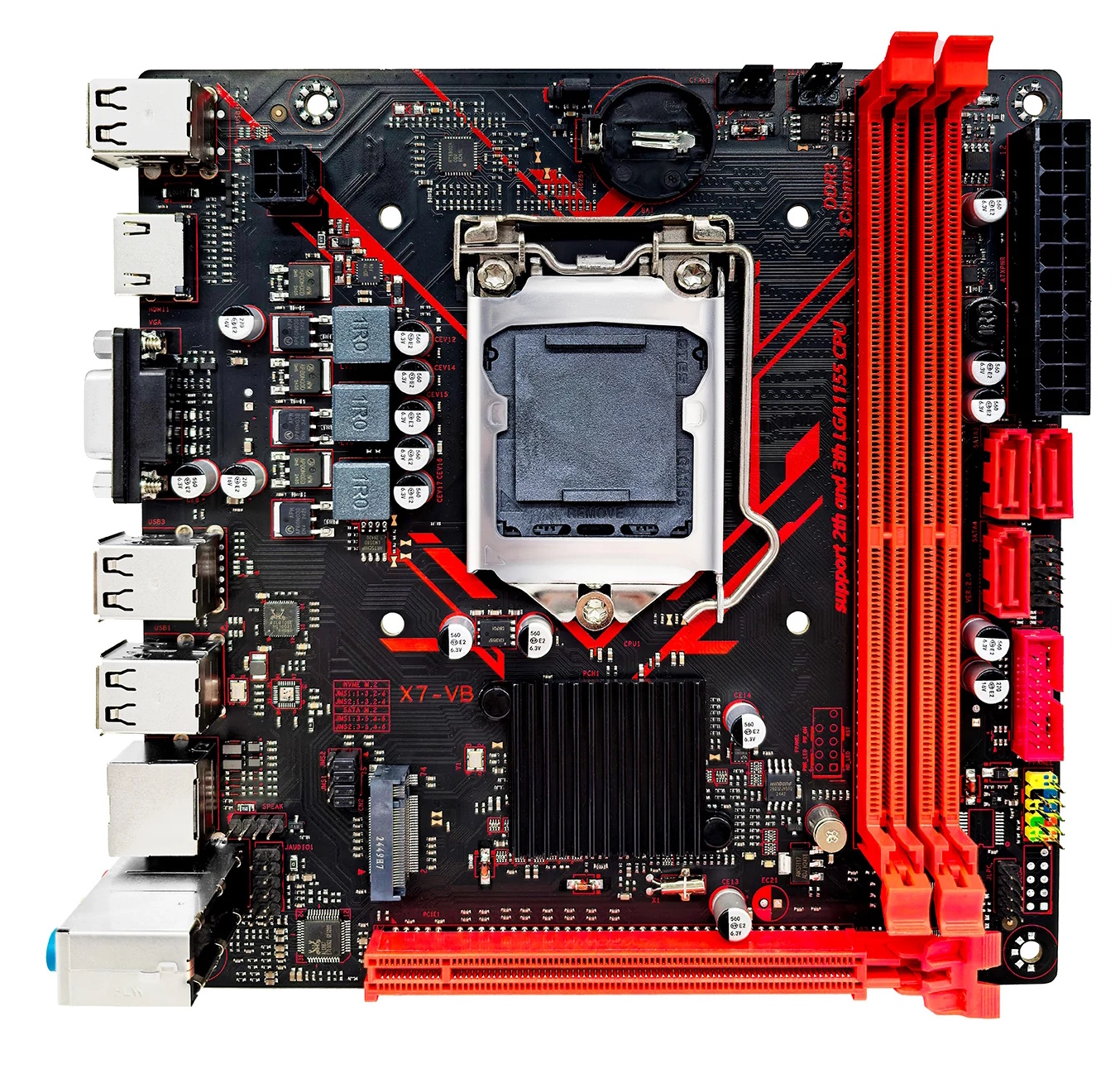

Pelo menos algumas revisões desta placa são conhecidas — a X7-VB original, a revisão V2.0 (a mais comum) e a revisão V3.2. A revisão pode ser identificada pela marcação localizada entre as portas SATA e o slot DDR3.

Infelizmente, não há changelog disponível. Visualmente, as revisões são quase idênticas, com exceção de um header TPM 2.0 encontrado em placas vendidas sob a marca Machinist (provavelmente revisão 3.2).

Warning: A cor azul das portas USB pode ser uma armadilha. Embora algumas revisões tragam portas azuis e os vendedores anunciem o produto com pompa como USB 3.0, a velocidade real delas depende única e exclusivamente do chipset. Nas variantes H61, essas portas vão rodar na velocidade padrão do USB 2.0. Isso significa que você precisa confirmar a versão exata do chipset antes de comprar, em vez de confiar apenas na cor do plástico.”

Recursos do BIOS

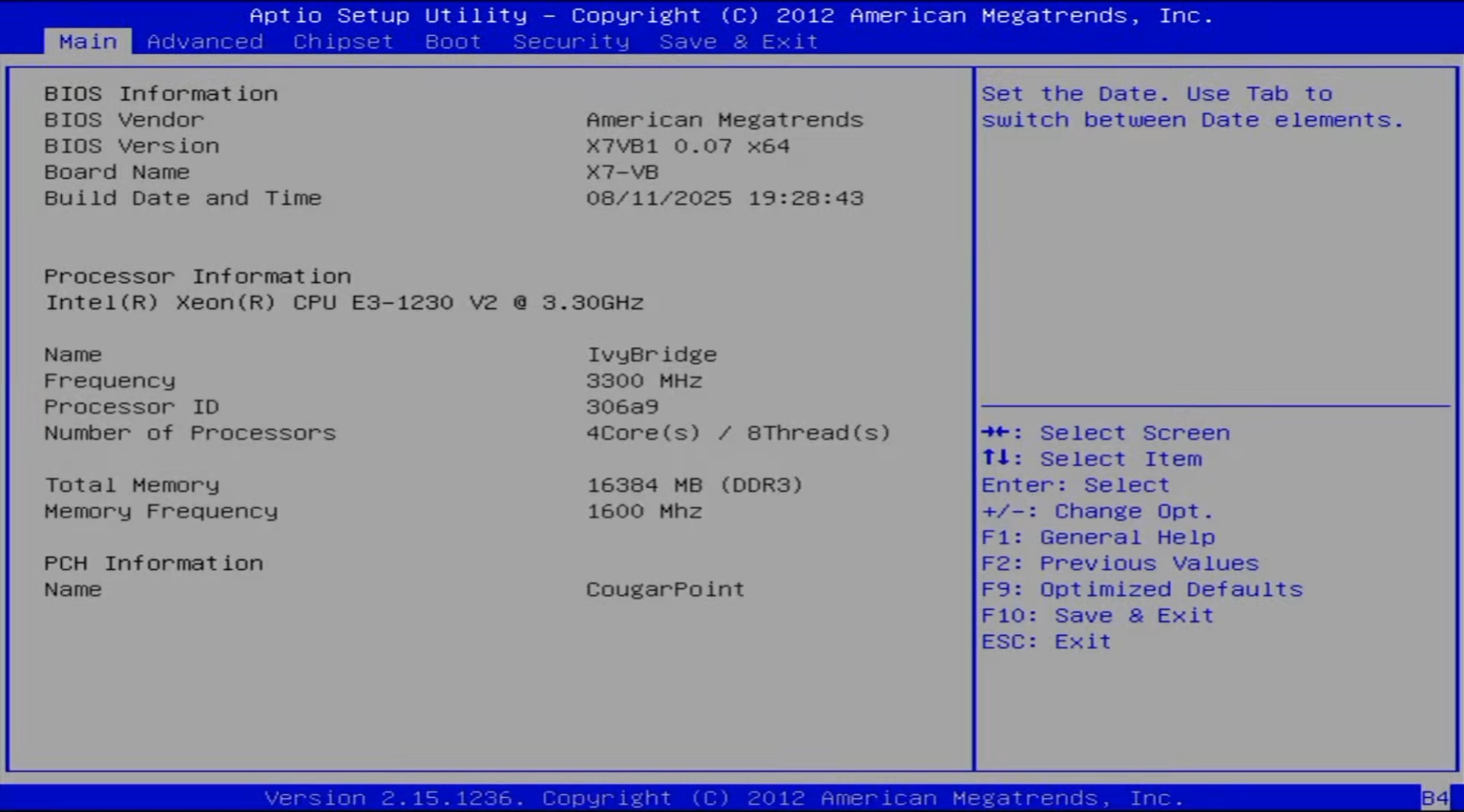

A placa executa um BIOS típico baseado no Aptio IV. Ela não possui interface gráfica nem suporte a mouse, mas a estrutura dos menus e a navegação serão imediatamente familiares — quem já mexeu em algum firmware da American Megatrends não terá dificuldades.

Toda a funcionalidade essencial está disponível: Hyper-Threading e ativação/desativação individual de núcleos, controle de timings de memória, Above 4G Decoding, Wake on LAN e Restore on AC Power Loss. O Secure Boot também está presente (não testado), assim como suporte a módulos TPM 2.0.

Como Atualizar o BIOS

1. Será necessário um pendrive USB formatado em FAT32.
2. Baixe o BIOS desejado, extraia o arquivo, localize a pasta “EFI” dentro dele e copie-a para a raiz do pendrive.
3. Reinicie o sistema e pressione F11 durante a inicialização.
4. No menu “Select Boot Device”, selecione o seu pendrive.
5. A atualização começará automaticamente. Nenhuma ação é necessária — aguarde até que a mensagem verde “FPT Operation Successful” apareça.
6. Assim que o BIOS for gravado, reinicie o sistema para concluir o processo. Após a gravação, recomenda-se redefinir todas as configurações para os padrões.

Métodos alternativos de gravação:

• Programador SPI
• Intel FPT v8.x (não testado)
• AFUDOS\AFUWIN (não testado)

Ferramenta Essencial

Se você experimenta com BIOS, o programador CH341A é indispensável. Ele permite ler e gravar chips SPI diretamente, salvando placas-mãe após falhas.

🛒 Comprar no AliExpress 🛒 Comprar na Amazon

Como associado da Amazon, ganho com compras qualificadas.

Perguntas Frequentes

Como alterno entre os modos NVMe e SATA M.2?

Mova os jumpers em JMS1 e JMS2 com o PC desligado:

• Modo NVMe: posicione à direita (padrão)
• Modo SATA: posicione à esquerda.

Como conecto o painel frontal?

Os arquivos de firmware são compatíveis entre revisões diferentes ou variantes com chipsets diferentes?

Embora não haja uma resposta definitiva, o firmware para chipsets idênticos parece ser compatível entre diferentes revisões da placa. Sempre faça backup do firmware original antes de gravar.

Onde fica o chip de BIOS?

À direita do dissipador do chipset.
