A Machinist X79 S7 é, essencialmente, uma versão atualizada e um pouco mais “incrementada” da conhecida X79G. Ela representa o mesmo “mínimo viável” para o soquete LGA 2011, mas com refinamentos cosméticos e algumas pequenas nuances.
A placa foca no segmento ultraeconômico, onde o preço importa mais do que os recursos. Assim como sua antecessora, a X79 S7 pode ser encontrada sob várias marcas; além da Machinist, já foi vista como JUXIESHI e SHANGZHAOYUAN.
Especificações técnicas
| Model | Machinist X79 S7 |
|---|---|
| Socket | LGA 2011 |
| Chipset | C602 |
| Supported Processors | Intel Core i7 (3000, 4000 series, Sandy Bridge-E/Ivy Bridge-E) Intel Xeon E5-1600 v1/v2, E5-2600 v1/v2, E5-4600 v1/v2 (Sandy Bridge-EP/Ivy Bridge-EP) |
| Supported Memory | 4 x DDR3 DIMM (dual-channel) with ECC and non-ECC support Maximum capacity: 64 GB |
| Sleep Mode (S3) Support | No |
| Expansion Slots | 1 x PCI-e x16 1 x PCI-e x1 |
| Storage | 1 x SATA 3.0 3 x SATA 2.0 1 x M.2 (NGFF\NVME, Gen 3.0 x4) |
| Fan Connectors | 1 x CPU cooler (4pin) 1 x Case fan (3pin) |
| PS/2 Ports | 2 (mouse + keyboard) |
| USB 3.0 Ports | - |
| USB 2.0 Ports | 6 (+ front panel support) |
| Network | Gigabit LAN (RTL8111H) |
| Audio | 5.1 channel (ALC662) |
| JLPC\Debug header | Yes (pins may be missing) |
| Extra | 2pin 5v Fan header |
| Form Factor & Dimensions | mATX 235 x 185 mm |
| Approximate Price |

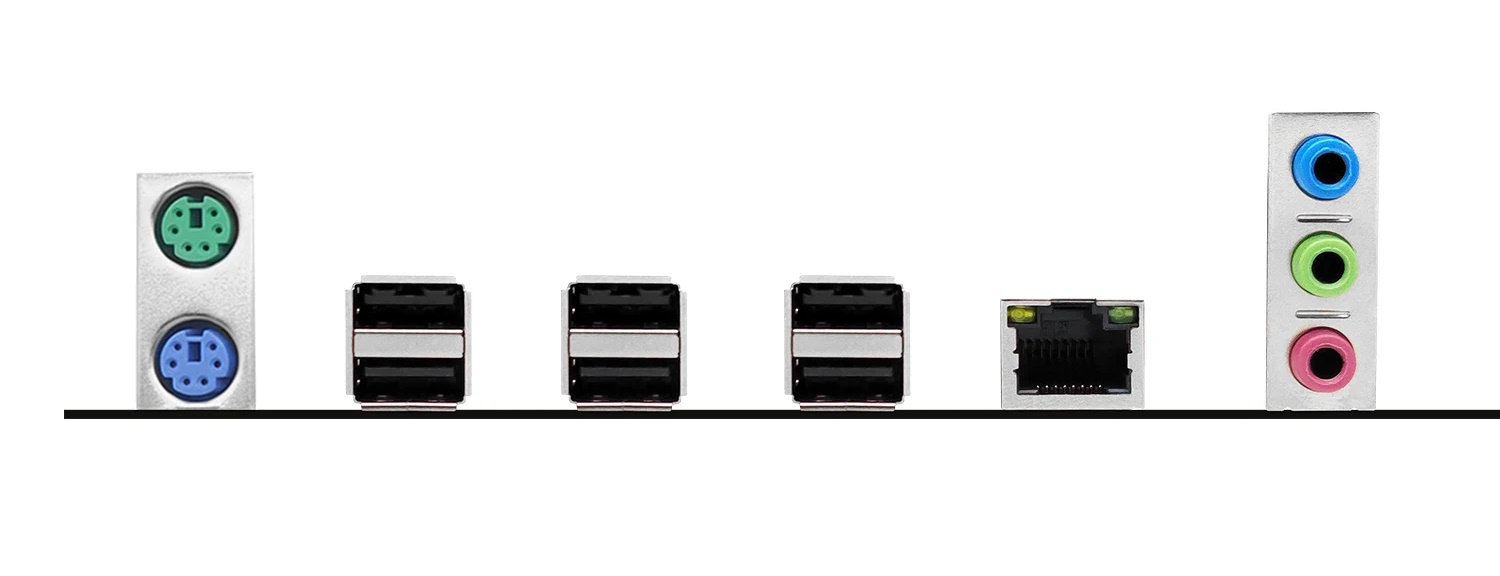

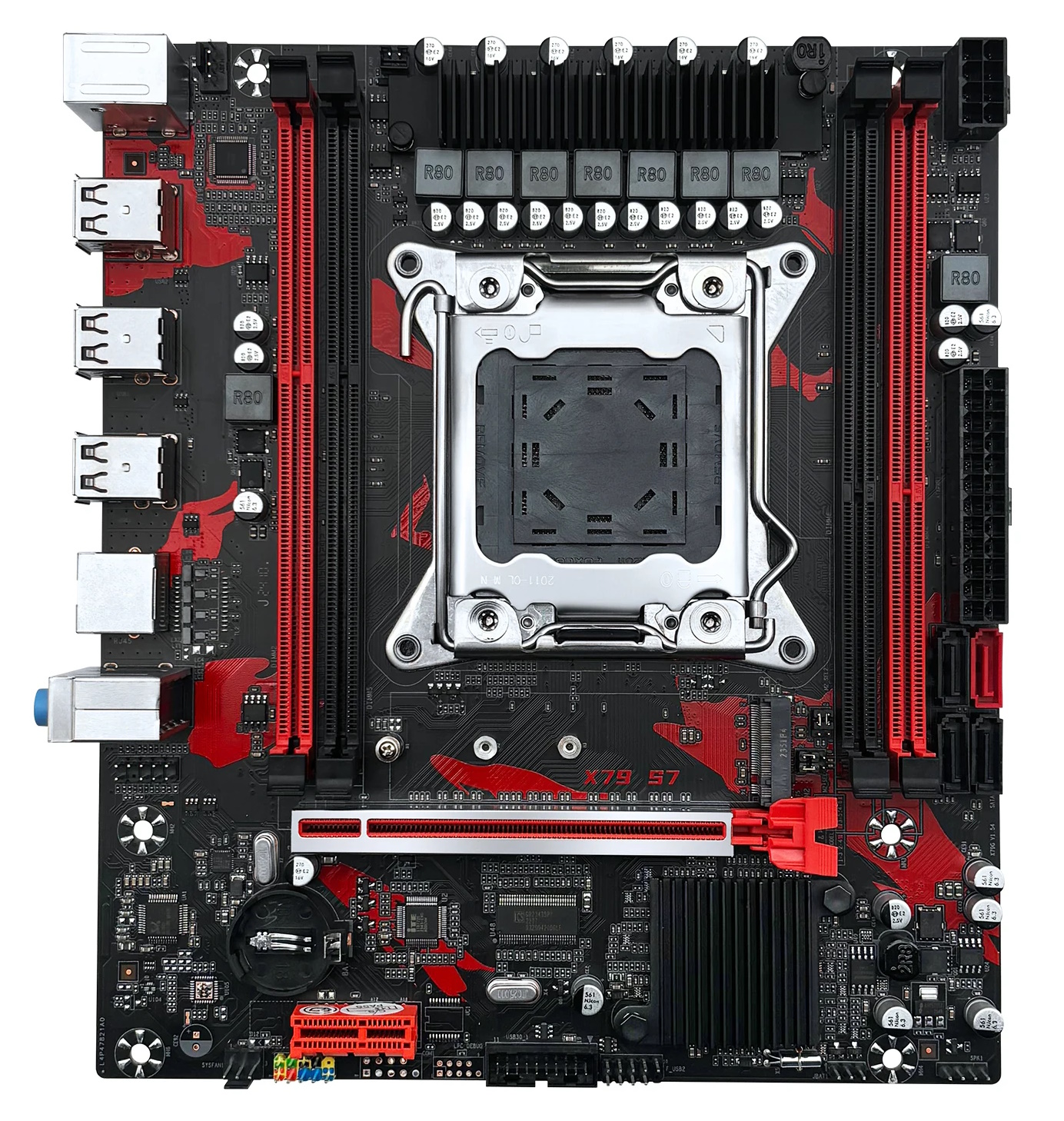

Em termos de E/S (I/O), a placa permanece bem básica. A mudança mais óbvia na S7 é o slot PCIe x16 metálico (reforçado). Embora ofereça pouco benefício prático ao instalar placas leves, ele dá um toque mais premium ao visual.
A seleção de portas não mudou: apenas uma porta SATA 3.0, que é parcialmente compensada por um slot M.2 combinado (NVMe/SATA). Não há USB 3.0 nativo; as portas do painel frontal conectadas ao conector interno USB 3.0 funcionarão em velocidades de USB 2.0.
O que mais mudou na S7:

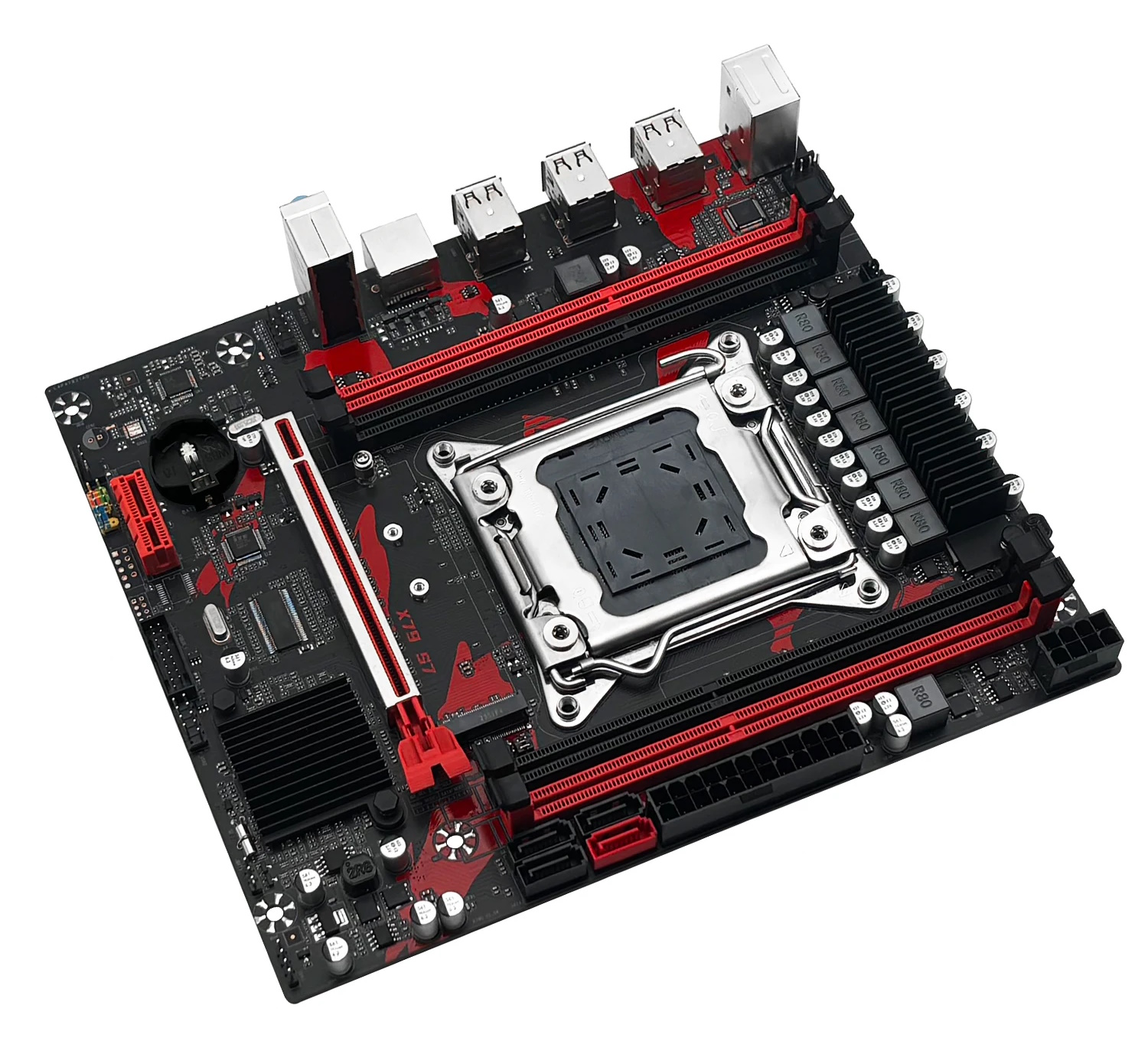

- Visual renovado: agora a placa traz um design mais agressivo em preto e vermelho.
- Porta de 2 pinos 5 V: apareceu, na parte superior da placa, um conector para um pequeno cooler de VRM. A ventoinha em si não está incluída, mas o conector agora existe.
- Conectores de portas: os headers JLPC e JCOM estão desenhados no PCB, mas os pinos não estão soldados. Se essas portas forem importantes para você, é melhor escolher a X79G original.

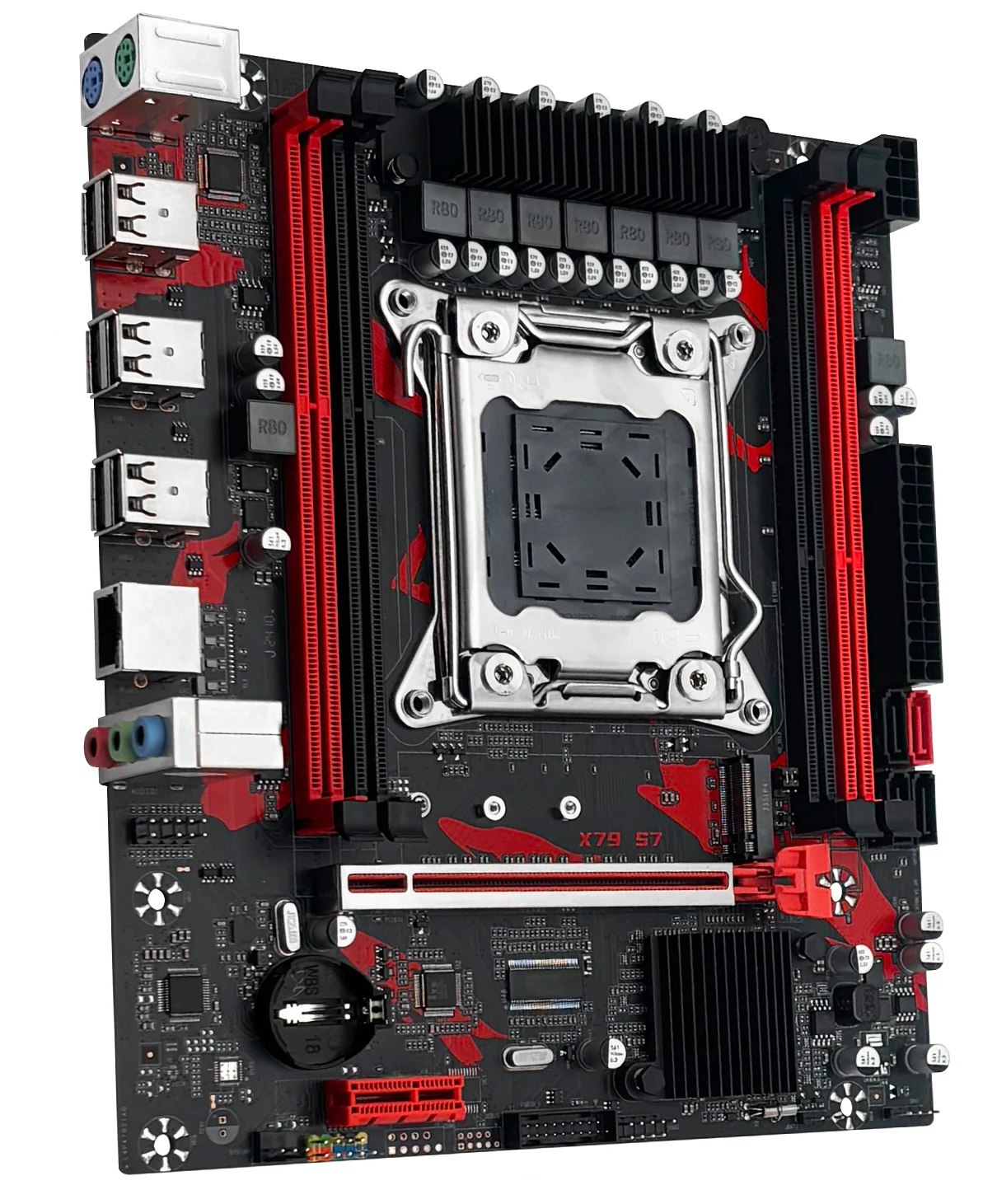

O circuito de alimentação do processador (VRM) permanece inalterado: uma configuração típica de 6 fases para a CPU sob um pequeno dissipador de calor. O uso de processadores com TDP superior a 100 W sem uma refrigeração ativa (ou uma fan jogando ar) sobre o VRM ainda não é recomendado.
Recursos da BIOS
Aqui também não houve mudanças significativas. A placa ainda roda uma BIOS chinesa típica baseada em AMI APTIO 4. Não há interface gráfica moderna ou suporte para mouse.
De fábrica, as capacidades são modestas: ajuste de frequência de memória até 1866 MHz e overclock básico para CPUs com multiplicador desbloqueado até ~3,9 GHz. Não há acesso aos timings de memória no firmware original. Após gravar uma BIOS modificada, os timings tornam‑se disponíveis, juntamente com frequências de memória de até 2133 MHz e maior overclock de CPU.
| BIOS version | BIOS date | Ram Timings | ReBAR | Unlocked CPU OC | Secure Boot | Notes & Link |
|---|---|---|---|---|---|---|
| X79GN006 | 12/28/2020 11:15:03 | + | - | + | + | Mod BIOS from X79G v3.0. Timings and CPU/RAM overclocking. [Download] |
Atualmente, estamos procurando a BIOS original para esta placa. Se você possui esta placa e está disposto a compartilhar o firmware com a comunidade, por favor entre em contato conosco.
1. Preparação
- Ferramenta: obtenha o
fpt.exedo pacote Intel ME System Tools v8.1 (pasta DOS). - Ambiente: crie um pendrive inicializável usando o Rufus com a seleção de boot FreeDOS.
- Arquivos: copie o
fpt.exee o arquivo de BIOS desejado (por exemplo,bios.bin) para a raiz do pendrive.
2. Processo de gravação
Inicie o sistema pelo pendrive e execute os seguintes comandos:
Passo A: criar um backup
Sempre faça um dump da sua BIOS atual primeiro, para garantir que você tenha um arquivo de recuperação:
fpt -d backup.bin
Passo B: gravar a nova BIOS
Realize a gravação completa de todas as regiões (Descriptor, ME e BIOS):
fpt -f bios.bin
Substitua bios.bin pelo nome real do arquivo do seu firmware.
3. Após a gravação
Assim que a mensagem verde FPT Operation Passed aparecer:
- Desligue o sistema.
- Realize um Clear CMOS.
- Reconfigure as opções da BIOS no primeiro boot.
Perguntas frequentes
Existe um manual disponível (PDF)?
O manual oficial da Machinist pode ser baixado aqui.
Quais slots de memória são os primários?
Os slots vermelhos (os mais distantes da CPU). Os slots pretos são secundários e devem ser preenchidos por último.
Onde posso encontrar drivers para esta placa?
Você pode encontrar os drivers atualizados para o soquete 2011 diretamente aqui.
Onde fica o chip da BIOS?
À direita do dissipador de calor do chipset.
Conclusão
A Machinist X79 S7 é uma reestilização cosmética da já testada X79G. A adição do slot reforçado e do conector para fan de VRM são adições interessantes, mas não essenciais. Ela continua sendo uma das opções mais baratas para quem quer entrar na plataforma LGA 2011. Se você não se importar em abrir mão do USB 3.0 e puder conviver com as peculiaridades típicas das placas chinesas em prol da economia máxima, a S7 é uma base perfeitamente viável para um PC doméstico ou de jogos de entrada.
