Desbloquear o Menu de Timings de Memória Oculto no BIOS X99 / LGA 2011-3 Chinês

Uma das reclamações mais comuns sobre placas chinesas LGA2011‑3/X99 é a falta de controles manuais de timing de memória na BIOS. Essa funcionalidade quase sempre está presente dentro do firmware — ela só está oculta e inacessível pelos menus normais do Setup. Este guia mostra como expô-la.

Esta é a versão em texto do guia em vídeo do Koshak, disponível neste link (YouTube).

⚠️ Isenção de responsabilidade. Como sempre, não há garantia de resultados, e você assume total responsabilidade pelo que faz na sua própria placa.

Esteja ciente de que, se algo der errado, gravar uma BIOS com defeito muito provavelmente vai brickar a placa; a recuperação só será possível com um programador de hardware — não existe fallback por software depois que uma imagem defeituosa é gravada.

Ferramenta Essencial

Se você experimenta com BIOS, o programador CH341A é indispensável. Ele permite ler e gravar chips SPI diretamente, salvando placas-mãe após falhas.

🛒 Comprar no AliExpress 🛒 Comprar na Amazon

Como associado da Amazon, ganho com compras qualificadas.

Para quem é este guia

Placas que usam o firmware AMI Aptio V em placas-mãe chinesas X99 (LGA2011‑3) — Huananzhi, Jingsha, Kllisre, Machinist, Qiyida, JGINYUE, e os diversos rebrandings/clones que compartilham as mesmas bases de firmware. Muitas dessas placas saem de fábrica a partir do mesmo punhado de imagens de BIOS base, e é por isso que exatamente os mesmos QuestionIDs e padrões hexadecimais deste guia (0xC05/0xC06, 6710/9000) aparecem em placas de marcas completamente diferentes.

Por que isso funciona

No firmware AMI Aptio V, a interface de usuário “Setup” da BIOS é um conjunto de formulários descritos por IFR (Internal Forms Representation) dentro do módulo Setup/Platform. Cada controle tem um QuestionID, e o AMITSESetupdata informa ao Text Setup Engine (TSE) quais formulários estão visíveis e como estão vinculados na árvore de menus. Em muitas placas X99 chinesas, o formulário “Memory Timings & Voltage Override” existe no firmware, mas simplesmente não está vinculado a nenhum menu visível (e/ou seu acesso está restrito), então você não consegue alcançá-lo.

• Este guia extrai os módulos relevantes (Platform e AMITSESetupdata), lê o IFR para encontrar os QuestionIDs corretos e edita alguns identificadores de 16 bits para que o formulário oculto seja vinculado em “Memory Configuration”.
• Não estamos adicionando código novo; estamos expondo um formulário já existente ao alterar o roteamento/visibilidade do menu. É por isso que funciona em muitas bases de BIOS semelhantes, desde que você localize os IDs corretos para a sua build.
• IDs e offsets exatos variam entre revisões de BIOS. Por isso o processo começa com a análise do IFR para descobrir seus próprios QuestionIDs antes de fazer o patch dos padrões de bytes no AMITSESetupdata e no Platform.

Antes de começar

1. Faça backup da sua imagem de BIOS completa (16 MB) usando qualquer método suportado pela sua placa — seja via software (Intel FPT, AFUWIN, AFUDOS) ou um programador SPI externo.
2. Confirme seu método de gravação com antecedência. Certifique-se de que consegue tanto ler quanto gravar no seu chip usando a ferramenta escolhida antes de aplicar qualquer modificação.
3. Baixe os softwares necessários.

Softwares necessários

Você pode encontrar todos os softwares necessários neste canal do Telegram.

Passo 1 — Confirme que o menu de timing de memória existe, mas está oculto

No AmiBCP, abra o dump da sua BIOS, expanda o nó “IntelRCSetup” e você verá o padrão típico de firmwares chineses: o item “Memory Timings & Voltage Override” está visível em “IntelRCSetup”, mas o acesso a ele está bloqueado — não é possível alcançá-lo pelo menu principal.

O nosso objetivo é mover “Memory Timings & Voltage Override” para o menu “Memory Configuration”.

Passo 2 — Extraia os dois módulos com o UEFITool

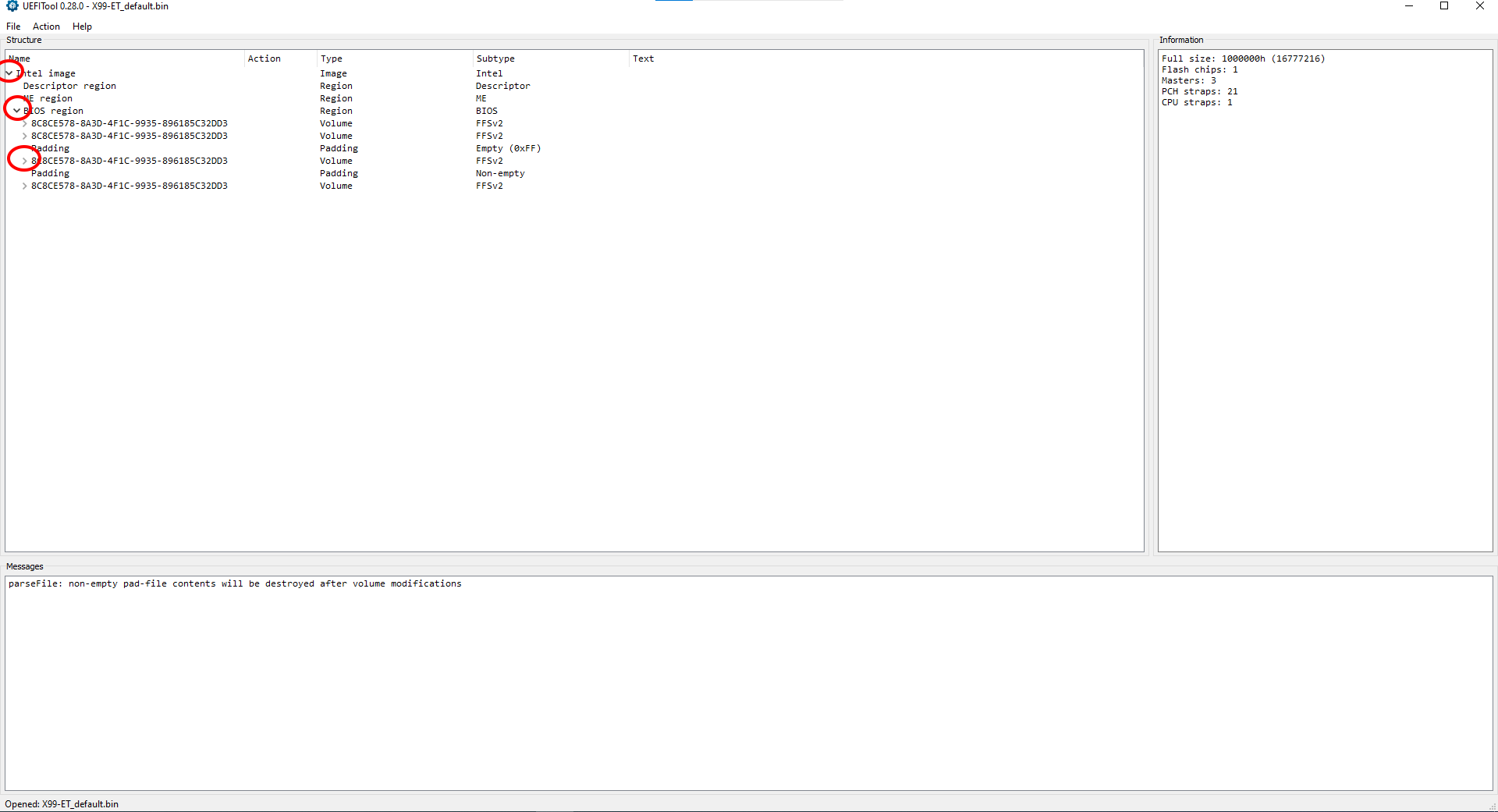

Abra o dump da sua BIOS no UEFITool. Estamos interessados em dois módulos: “Platform” e “AMITSESetupdata”. Ambos os módulos ficam em “Intel Image” > “Bios Region” > o penúltimo ramo expansível.

Algumas versões do UEFITool/firmwares de placas rotulam o ramo de nível superior como “UEFI image” em vez de “Intel Image”. Se você não vir “Intel Image”, procure por “UEFI image” — é a mesma coisa com outro nome.

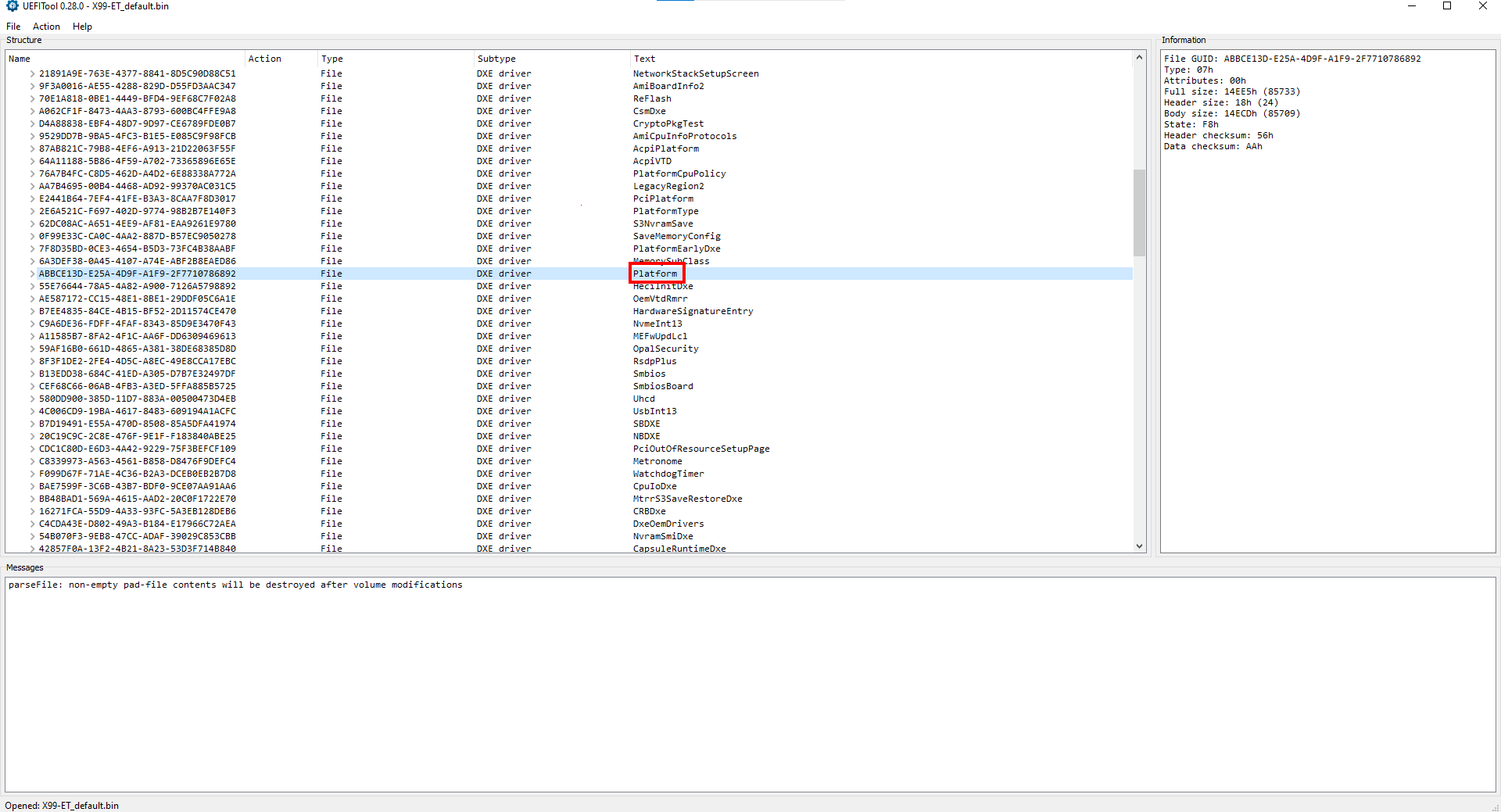

Encontre o módulo “Platform”, expanda-o até chegar em “PE32 image”. Depois clique com o botão direito e escolha “Extract body”. Salve o arquivo como “pl.bin”.

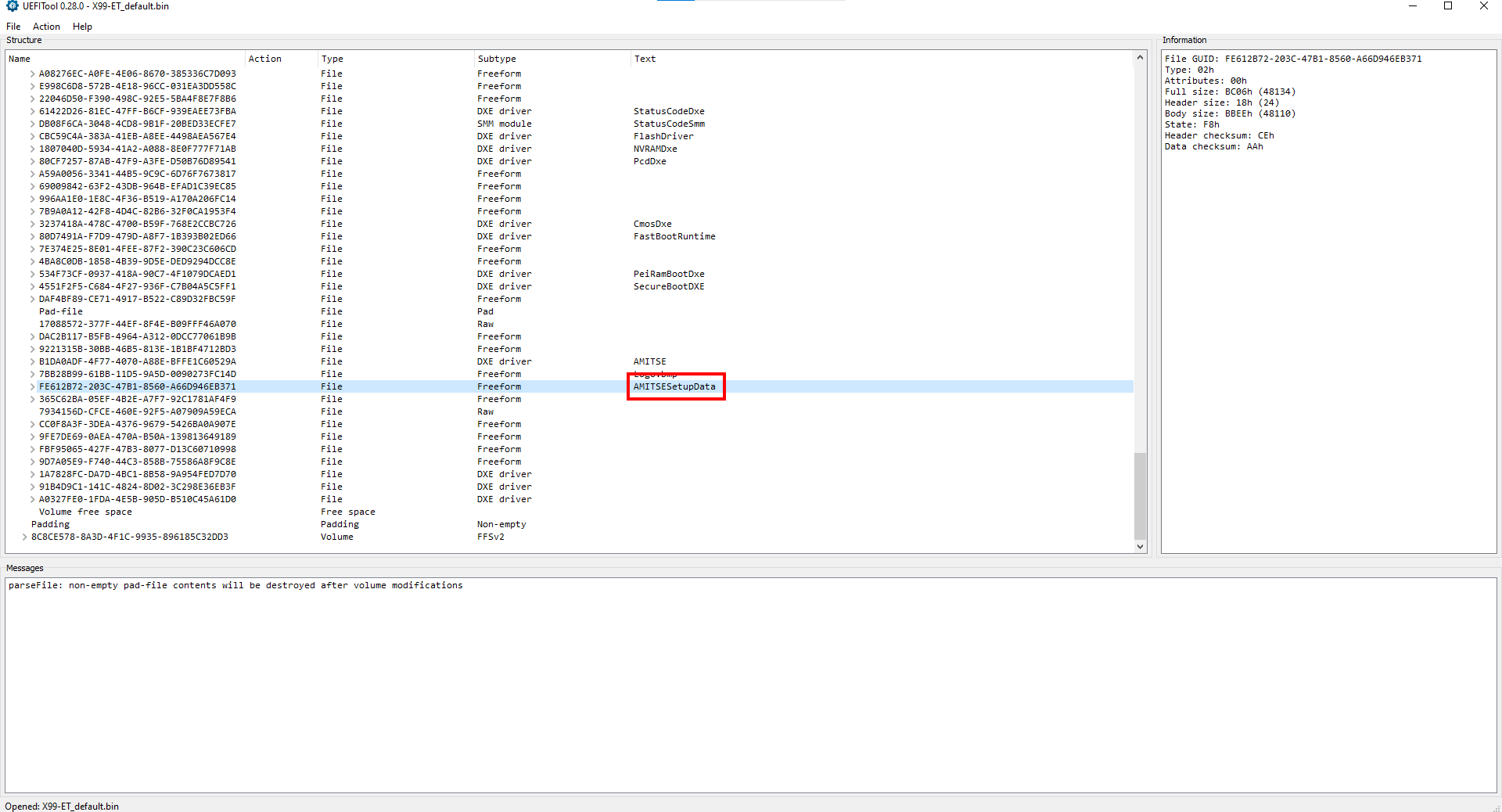

Encontre o módulo “AMITSESetupdata”, expanda-o até chegar em “Freeform subtype GUID”. Depois clique com o botão direito e escolha “Extract body”. Salve o arquivo como “fe.bin”.

É melhor não fechar o UEFITool — vamos precisar dele novamente no Passo 5.

Passo 3 — Encontre seus QuestionIDs com o IFRExtractor

Abra o IFRExtractor e carregue o arquivo “pl.bin” que você salvou no passo anterior. Depois de clicar em “Extract”, o utilitário salvará um arquivo de texto chamado “pl IFR.txt” na mesma pasta.

Abra-o e procure pela string “memory frequency”. Ela pode aparecer várias vezes no arquivo; estamos interessados na primeira ocorrência.

Anote o valor do QuestionID (no nosso exemplo, é 0xC05). Também vamos precisar do próximo “QuestionID”, no nosso caso 0xC06.

Se você também vir 0xC05 e 0xC06 na sua placa, é bem provável que esteja em uma das bases de BIOS chinesas mais comuns (compartilhada por muitas placas derivadas de Jingsha/Kllisre) — e o restante deste guia deve se aplicar quase byte a byte.

Convertendo o QuestionID para o padrão hexadecimal que você vai procurar

Você precisa de cada QuestionID como uma string hexadecimal de 4 dígitos com bytes invertidos:

1. Complete o QuestionID com zeros até ter 4 dígitos hexadecimais (zero à esquerda, se necessário): 0xC05 → 0C05.
2. Divida em pares de bytes: 0C 05.
3. Inverta a ordem dos bytes: 05 0C.
4. Concatene: 050C.

Alguns exemplos para clarear: 0xC36 → 360C; 0xC78 → 780C; 0xCB3 → B30C.

Vamos usar uma tabela para acompanhar esses valores — certifique-se de criar sua própria tabela e preenchê-la com os IDs exatos que você descobrir na sua BIOS, para não se confundir depois.

Passo 4 — Aplique o patch em ambos os módulos no editor hexadecimal

Abra os dois módulos salvos anteriormente: pl.bin e fe.bin.

4a. Faça primeiro o patch do fe.bin

Procure pelo valor hexadecimal “81000000”.

Observe os 12 caracteres à direita do valor encontrado. No nosso caso, são 6710, 9000 e 1D00 (seus valores podem ser diferentes).

Anote 6710 na sua tabela de acompanhamento. Ao lado, adicione 6910 — calculado somando 0x200 a 6710. Você também vai precisar anotar 9000 (sem necessidade de cálculo aqui) e 1D00 para os próximos passos.

Os mesmos dados em forma de tabela (valores V1–V2 mantidos do Passo 3, mais os novos deste passo):

Volte ao editor hexadecimal. Agora procure pelo valor salvo anteriormente 050C (Célula V1), mas antes converta-o para 0000050C0000, adicionando quatro zeros no início e quatro zeros no final.

Agora observe com atenção a imagem abaixo e faça as áreas próximas ao valor hexadecimal encontrado corresponderem exatamente a ela. Note que os valores destacados em vermelho vêm da nossa tabela, enquanto os valores destacados em azul devem ser definidos exatamente como no screenshot, independentemente da sua placa.

Agora faça a mesma operação para o valor 060C (Célula V2), que também convertemos para 0000060C0000.

Em seguida, procure novamente por 0000050C0000 (Célula V1 com quatro zeros antes e quatro zeros depois). Desta vez, preste atenção aos quatro caracteres destacados com uma moldura verde: 8A00. Adicione-os à tabela.

Lembra do valor hexadecimal “81000000” que buscamos antes? Procure por ele novamente.

À direita do valor encontrado, ainda temos 6710 (Célula V3), 9000 (Célula V5) e 1D00 (Célula V6). Substitua 1D00 (Célula V6) por 8A00 (Célula V7).

Com isso, finalizamos as alterações no “fe.bin”. Salve o arquivo e siga para o “pl.bin”.

4b. Faça o patch do pl.bin

Procure pelo valor hexadecimal “050C” (Célula V1). Ele vai aparecer várias vezes no arquivo; precisamos da instância que é precedida por caracteres semelhantes ao nosso “67106910” (Célula V3 e V4).

Tenha em mente que dificilmente você verá esses valores exatos. Você deve selecionar a entrada que mais se parece com os seus próprios valores extraídos na sua tabela.

Depois de pesquisar um pouco, encontramos a seção correta:

Substitua os caracteres por “67106910” (Célula V3 e V4):

Agora repita todo o procedimento de busca e substituição, mas para o valor hexadecimal “060C” (Célula V2):

Isso conclui as alterações no arquivo “pl.bin”. Salve suas alterações.

Passo 5 — Reinsira os módulos com patch usando o UEFITool

Volte ao UEFITool e localize os dois módulos: “Platform” e “AMITSESetupdata”.
Para o módulo “Platform”, expanda-o até “PE32 image”. Depois clique com o botão direito e escolha “Replace body”. Selecione o “pl.bin” recém-modificado.

Para o módulo “AMITSESetupdata”, expanda-o até “Freeform subtype GUID”. Depois clique com o botão direito e escolha “Replace body”. Selecione o “fe.bin” recém-modificado.

Agora salve sua BIOS modificada com um novo nome (File > Save image file) — não sobrescreva o seu dump original.

Passo 6 — Verifique no AMIBCP antes de gravar

Abra a BIOS que você acabou de salvar e confirme que o menu de controle de timing de memória apareceu e está acessível a partir do item “Memory Configuration”.

É isso. Tudo o que resta é gravar sua BIOS modificada usando qualquer método adequado para a sua placa.

Verificações após a gravação

1. Desligue completamente, limpe a CMOS (jumper ou bateria), depois ligue e entre na BIOS.
2. Carregue as configurações otimizadas padrão (Optimized Defaults), salve e saia (Save & Exit), depois entre novamente na BIOS.
3. Navegue até Advanced → Memory Configuration e confirme que “Memory Timings & Voltage Override” agora está visível e selecionável.
4. Abra o menu e confirme que os campos de timing (por exemplo, tCL, tRCD, tRP, tRAS, Command Rate) estão presentes e editáveis — não apenas um menu suspenso de frequência.
5. Se o menu estiver ausente ou abrir uma página em branco, volte para a sua BIOS de backup e reconfira os IDs/offsets que você editou (veja a Solução de Problemas abaixo).
6. Depois de aplicar timings personalizados e salvar as alterações na BIOS, inicie o sistema operacional e verifique se os novos valores foram realmente aplicados usando ferramentas como o CPU-Z (aba Memory) ou o AIDA64. Depois de confirmar, rode um teste de estabilidade para garantir que o sistema está completamente estável.

Solução de problemas

Não consigo encontrar o módulo “Platform” no UEFITool.
Verifique em um ramo chamado “UEFI image” em vez de “Intel Image” — algumas combinações de firmware/UEFITool usam esse rótulo. Se nenhum dos dois existir, sua placa pode usar uma base de firmware diferente da que este guia aborda.

O menu aparece depois de gravar, mas mostra apenas um menu suspenso de frequência — sem timings reais.
Provavelmente você vinculou o formulário errado. Volte ao Passo 3 e confirme que usou a primeira ocorrência de “memory frequency” no dump do IFR.

O AMIBCP mostra a aba Setup Configuration como ausente/corrompida depois do patch.
Isso indica uma edição hexadecimal desalinhada — na maioria das vezes, uma contagem errada de bytes ao preencher/substituir um dos padrões de busca. Refaça o Passo 4 a partir de uma cópia nova dos módulos extraídos, em vez de tentar aplicar o patch sobre um arquivo já parcialmente editado.

Os valores encontrados na minha placa não correspondem aos dos screenshots (por exemplo, 6D10 em vez de 6710).
Isso é esperado — esses valores são específicos da sua build de BIOS. Use o que o seu editor hexadecimal realmente encontrar, aplique a regra +0x200 para obter o segundo valor e leve os seus próprios valores pelo resto do guia, em vez dos valores de exemplo.

A placa não dá POST (ou não liga) após a gravação.
Limpe a CMOS novamente (jumper ou remoção da bateria, com desconexão total da energia por um minuto). Se ainda assim não inicializar, restaure o seu backup com um programador de hardware (por exemplo, CH341A) — esse é o único caminho de recuperação depois que a placa é brickada.

Créditos e leitura complementar

• Guia original em vídeo: Koshak, YouTube
• Imagens de BIOS já modificadas para diversos modelos X99: Koshak1013/HuananzhiX99_BIOS_mods no GitHub
• Guia base em russo: e5450.com
