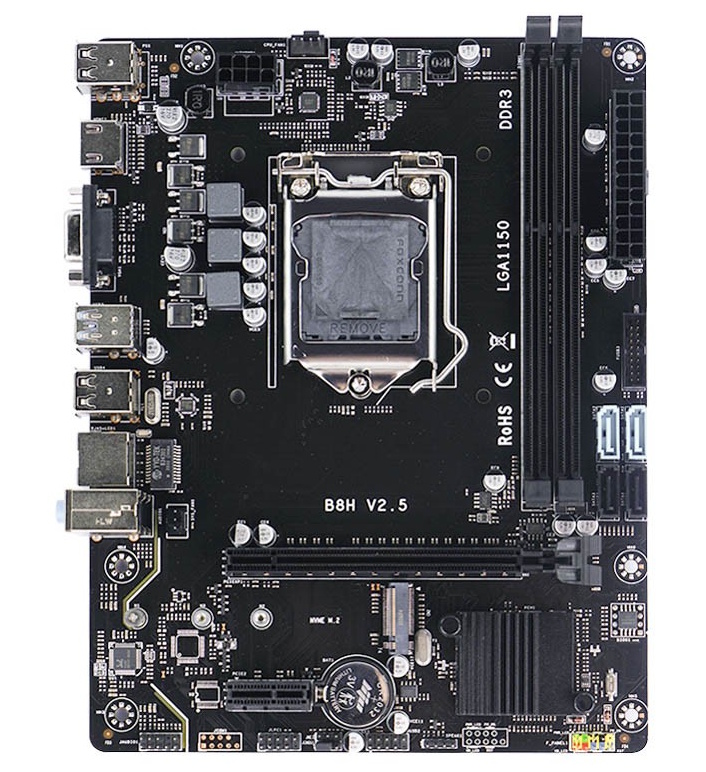

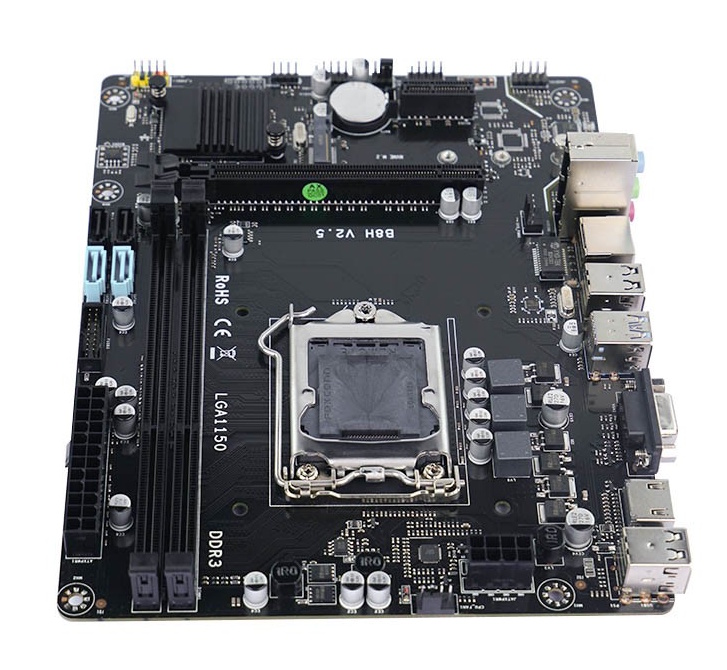

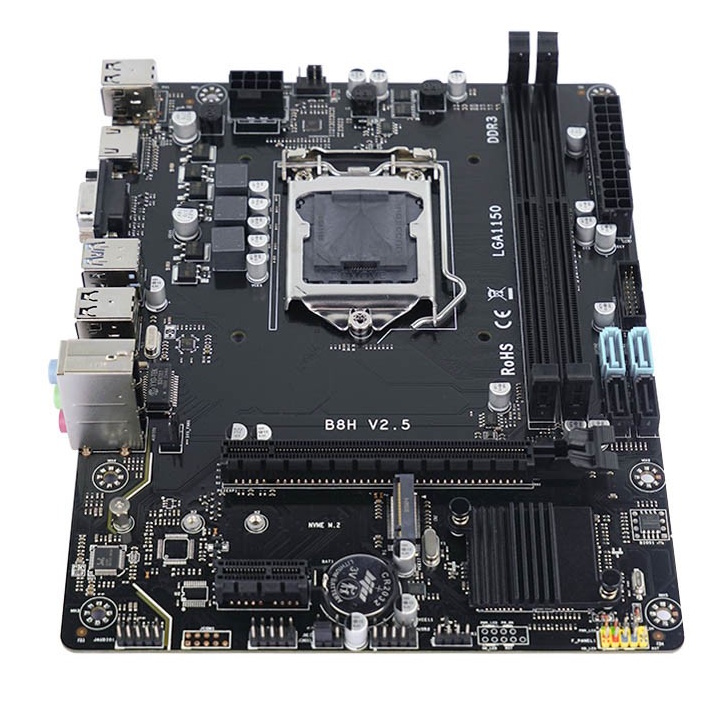

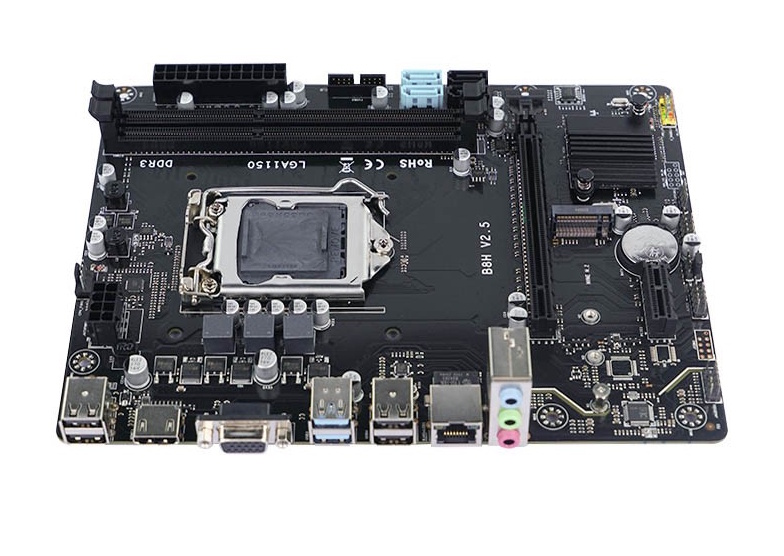

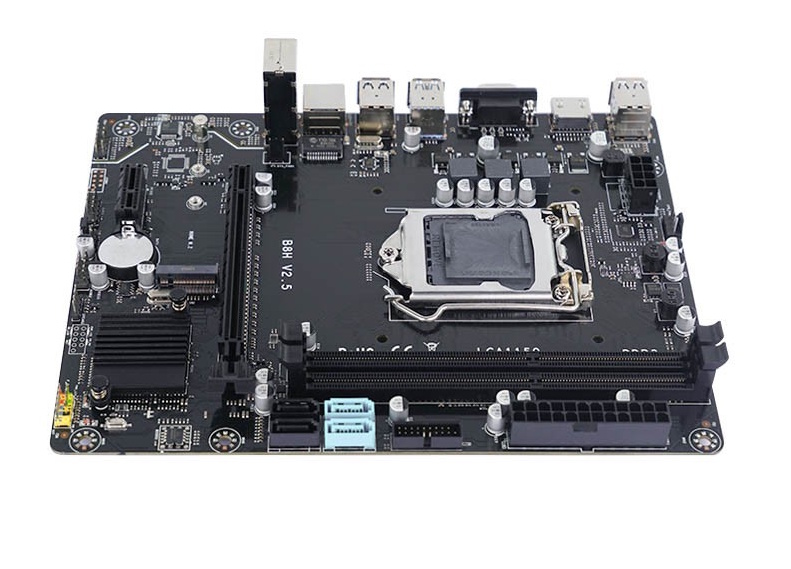

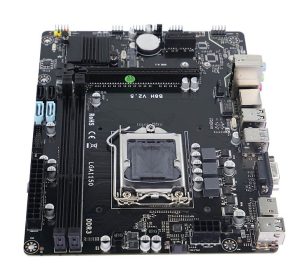

Las placas con la designación B8H están en el mercado por lo menos desde 2019. Es un modelo económico y muy sencillo, fabricado por Angthumb y comercializado por un sinfín de marcas.
Con pequeñas diferencias, la puedes encontrar como Soyo/Maxsun H81M-V3H M2, Machinist H81M PRO S1, Huananzhi H81 Plus o AFOX IB85-MA3-V2, entre otras.
En este artículo vamos a revisar la placa a detalle, ver cuáles son sus especificaciones reales y decidir si vale la pena considerarla como base para una PC económica de uso doméstico.
Especificaciones
| Model | B8H v2.8 |
|---|---|
| Socket | LGA 1150 |
| Chipset | H81 / B85 |
| Supported Processors | Intel Core i3/i5/i7, Xeon E3, Pentium, Celeron Gen: 4 (Haswell) |
| VRM Configuration | 3 Phase Total MOSFETs: 6 (1 high-side + 1 low-side) |
| Supported Memory | 2 x DDR3 DIMM (dual-channel) Maximum capacity: 16 GB Maximum frequency: 1600 Mhz |
| Sleep Mode Support | No |
| Expansion Slots | 1 x PCIe x16 (Gen 2.0/3.0 depends on chipset) 1 x PCI-e x1 (Gen 2.0) |
| Storage | 4 x SATA (up to 4 x SATA 3.0, depends on chipset) 1 x M.2 (NVME/NGFF, Gen 2.0 x4) |
| Fan Connectors | 1 x CPU cooler (4pin) 1 x Case fan (3pin) |
| PS/2 Ports | - |
| USB 3.0 | 2 (+ front panel support) |
| USB 2.0 | 4 (+ front panel support) |
| Network | 1 Gbps LAN (RTL8111H) |
| Audio | 5.1 channel (ALC662) |
| Video Output | 1 x HDMI 1 x DVI 1 x VGA |
| JLPC1\DEBUG header | Yes |
| TPM 2.0 header | MSI 14pin LPC (Depends on the motherboard revision) |
| PCB Layers | 4 |
| Form Factor & Dimensions | mATX, 220 x 170 mm |
| Approximate Price |
Este modelo tiene 2 variantes: una con chipset H81 y otra con B85. Las principales ventajas de las placas con B85 son la ranura PCIe 3.0 x16 y que todos los puertos SATA sean SATA III. En cambio, las placas con H81 solo tienen dos puertos SATA rápidos y se quedan en PCIe 2.0.
A veces se puede saber qué chipset trae la placa solo por el nombre del modelo. Angthumb marca los modelos con H81 como B8H-V2.X-H y los de B85 como B8H-V2.X-B.
Hay dos cosas que distinguen a este modelo:
- Primero, no tiene controlador Super I/O. Los pads para soldar el chip están ahí, pero el controlador no viene soldado. Seguramente eso ayudó a bajar un poco el costo, pero trajo muchos problemas: no se puede controlar la velocidad de los ventiladores y no hay ningún tipo de monitoreo de hardware. Muy probablemente por eso mismo la placa tampoco tiene puertos PS/2 ni conector JCOM.
Espacio para el chip Super I/O - Segundo, tiene un conector TPM 2.0 completo (a partir de la revisión 2.8) y soporte para él en la BIOS.
Para almacenamiento, además de los puertos SATA, hay una ranura M.2 de doble formato (SATA y NVMe). Sus líneas vienen del chipset, así que está limitada a PCIe 2.0 x4, pero aun así es notablemente más rápida que cualquier SATA. Se puede arrancar el sistema desde M.2.
La placa tiene dos ranuras PCIe: una de tamaño x16 (las líneas vienen del procesador, pero la versión de PCIe la define el chipset) y una x1 (PCIe 2.0, la línea viene del chipset). La ranura x1 está en un lugar bastante práctico y sigue siendo accesible aun con tarjetas de video grandes instaladas.
El VRM es el típico de las placas de este segmento de precio: el procesador cuenta con apenas 3 fases, cada una con 2 MOSFET, y no hay disipador. No es buena idea instalar procesadores con un TDP mayor a 65–69 W. La placa va bien con los Core i5 de bajo consumo con sufijo S y T o con Xeon de servidor eficientes como el E3-1230L v3. Poner un i7 normal simplemente no vale el riesgo. Aun así, si decides usar un procesador con TDP más alto, asegúrate de que le llegue un buen flujo de aire extra a la zona del VRM y olvídate de las pruebas de estrés prolongadas.
Por lo demás, es una placa económica de principio a fin: PCB delgado, calidad de fabricación mediocre y componentes muy básicos. Eso sí, vale la pena mencionar que las placas LGA1150 de este fabricante salieron un poco mejor que sus modelos LGA1155.
Revisiones
Tener un montón de revisiones sin ningún registro de cambios es lo normal en el hardware económico de los fabricantes OEM chinos, y esta placa no es la excepción.
Se conocen por lo menos 6 revisiones de la B8H: v2.2a / v2.4 / v2.5 / v2.6 / v2.8 / v2.93. Como no hay registros de cambios oficiales, las únicas diferencias notables que se pueden detectar son la incorporación del conector TPM 2.0 en la revisión 2.8 y la reducción a tres puertos SATA en la revisión 2.93.
Versiones bajo otras marcas
Esta placa inunda el mercado bajo decenas de marcas distintas, la mayoría completamente desconocidas. Por lo general, el «rebranding» se reduce a cambiar el color del PCB y, a veces, la forma de los disipadores u otros detalles estéticos. Pero algunos fabricantes fueron un poco más lejos.
Machinist. Machinist vende su variante como MACHINIST H81M PRO S1. La principal diferencia es que aquí sí vienen soldados el chip Super I/O y algunos componentes adicionales. Por desgracia, parece estar basada en una de las primeras revisiones (probablemente la v2.5), así que no tiene conector TPM 2.0.
Huananzhi. Esta variante se llama Huananzhi H81 Plus y no solo tiene el chip Super I/O, sino también una fase de alimentación extra. También parece estar basada en la revisión 2.5.
Funciones de la BIOS
La placa trae la BIOS típica de los fabricantes chinos, basada en Aptio IV (las variantes de Huananzhi y Machinist usan Aptio V). Están todas las funciones principales: Hyper-Threading y activación/desactivación de núcleos individuales, ajuste de timings de memoria y Above 4G Decoding. También hay Secure Boot (sin probar) y soporte para módulos TPM 2.0.
Tampoco faltan los defectos de siempre: sensores de temperatura de la placa que no funcionan, cero soporte para suspensión, nada de SmartFan, un montón de opciones que no hacen nada, etc. En pocas palabras, es un firmware estándar para placas chinas de la categoría «lo más barato posible».
| Board Rev | PCH | BIOS version & date | Link |
|---|---|---|---|
| V2.6 | H81 | B8H26 Ver:006 04/11/2024 10:32:18 | [Download] |
| V2.6 | B85 | B8H26 Ver:006 04/11/2024 10:32:18 | [Download] |
| V2.8 | H81 | B8H28 Ver:001 08/21/2025 15:31:17 | [Download] |
| V2.8 | B85 | B8H28 Ver:001 08/21/2025 15:31:17 | [Download] |
| V2.9 | H81 | B8H29 Ver:001 11/12/2025 16:27:15 | [Download] |
| V2.9 | B85 | B8H29 Ver:001 11/12/2025 16:27:15 | [Download] |
| Huananzhi H81 Plus | H81 | H81PL Ver:006 10/11/2025 17:51:07 | [Download] |
Métodos para flashear la BIOS:
Preguntas frecuentes
¿Dónde puedo descargar el manual en PDF?
El manual oficial de Machinist se puede descargar aquí.
¿Cómo cambio la ranura M.2 entre modo NVMe y SATA?
Con el equipo apagado, mueve los jumpers:
- Modo NVMe: posición izquierda.
- Modo SATA: posición derecha.
¿Cómo conecto el panel frontal?
¿Los archivos de firmware son compatibles entre revisiones o variantes de chipset?
Con tantas revisiones es difícil dar una respuesta definitiva, pero hay buenas probabilidades de que la BIOS funcione, siempre que el chipset sea el mismo. Siempre haz un respaldo del firmware original y ten a la mano un programador SPI por si acaso.
¿Dónde está el chip de la BIOS?
A la derecha del disipador del chipset. Te puedes conectar al chip con un clip para programador.
