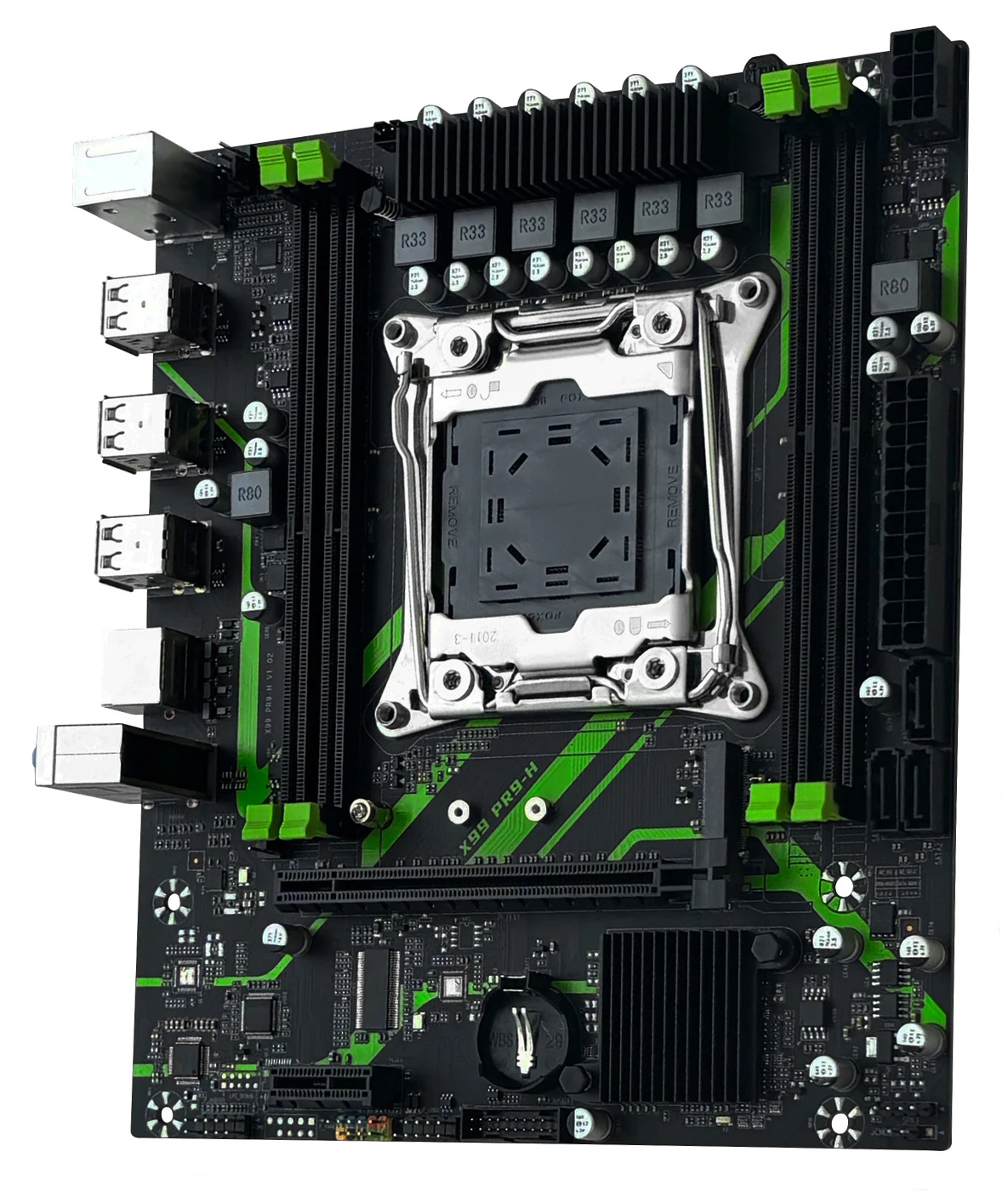

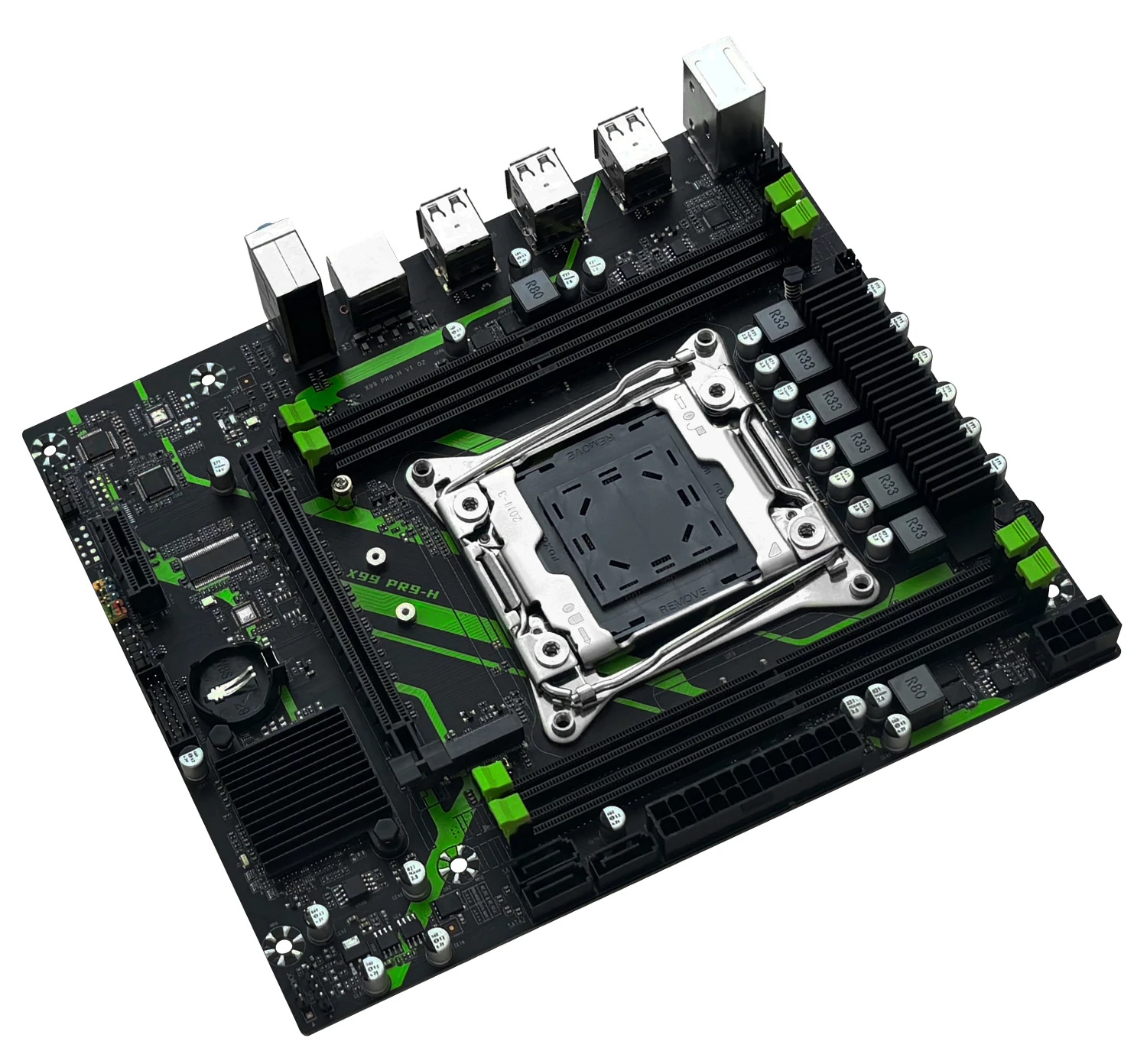

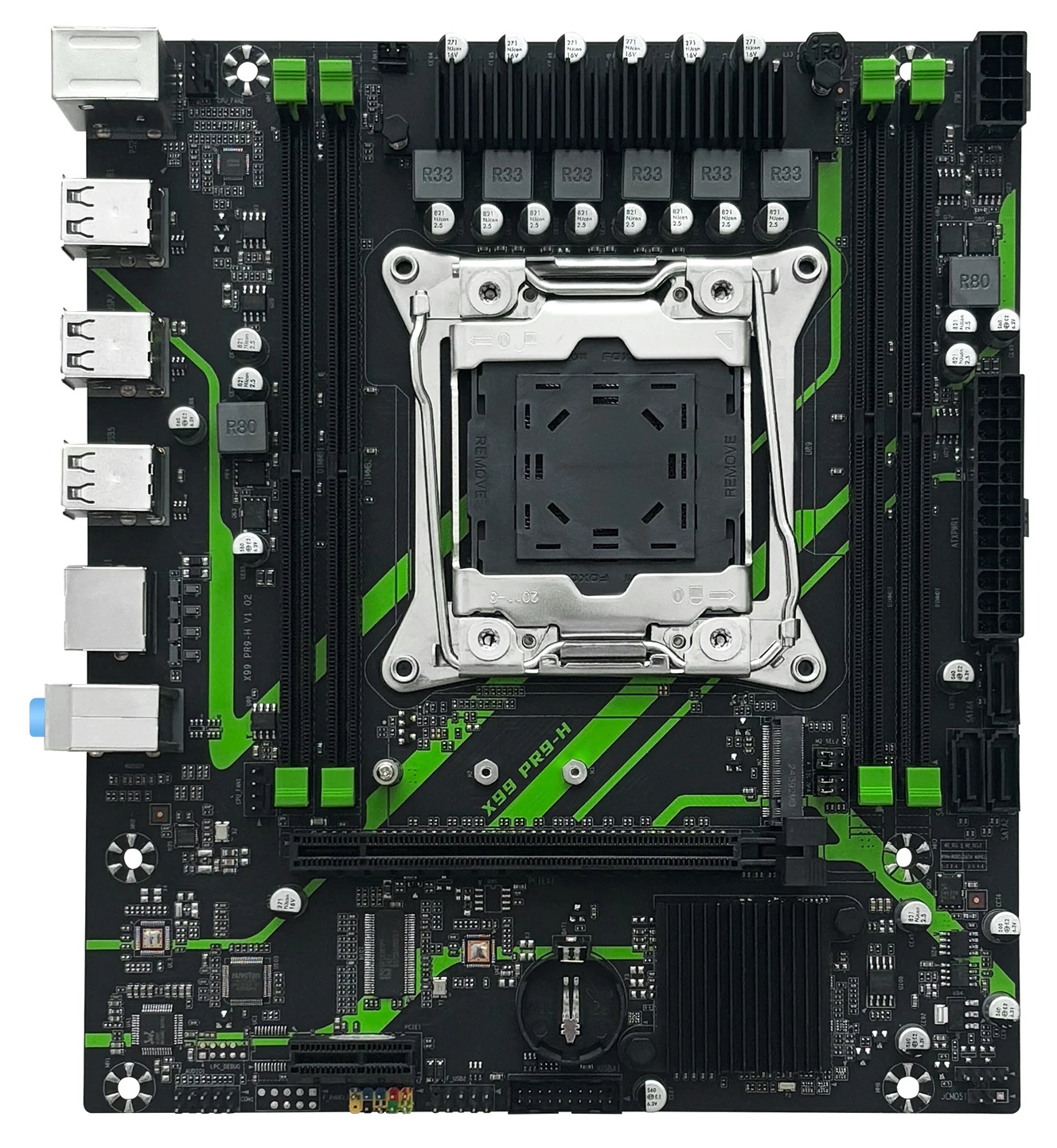

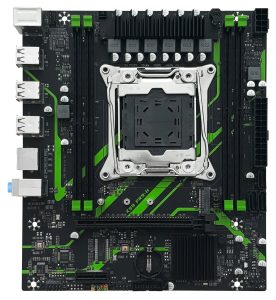

La Machinist X99 PR9-H es una tarjeta de gama de entrada como tantas otras, de las que están hasta abajo en la escala de precios. Se ofrece en dos colores: negro con verde y blanco.
A pesar del nombre parecido y del aire de familia, la tarjeta comparte muy poco con la Machinist X99 PR9 original. Su pariente mucho más cercano es la X99E.
Esta tarjeta madre pertenece a la gama más baja dentro de las X99. Si estás pensando en comprarla, ten en cuenta que aunque el precio es muy tentador, la mayoría de las veces el ahorro no vale la pena.
Los fabricantes escatiman mucho en estos modelos, por lo que es muy probable que te topes con bastantes limitaciones tanto de hardware como de software. Algunas se pueden solucionar, pero te tomará tiempo, esfuerzo y casi seguro un programador SPI.
Si para ti es importante la funcionalidad, la facilidad para actualizar el BIOS y contar con puertos modernos, es mejor invertir un poco más en opciones más sólidas como la Qiyida X99 K9s, Qiyida X99 H9s o X99-XD4.
Especificaciones
| Modelo | Machinist X99 PR9-H v1.02 |
|---|---|
| Socket | LGA 2011-3 |
| Chipset | P55 / H55 / HM55 |
| Procesadores compatibles | Intel Core i7 (5000, 6000 series, Haswell-E/Broadwell-E) Intel Xeon E5-1600 v3/v4, E5-2600 v3/v4, E5-4600 v3/v4 (Haswell-EP/Broadwell-EP) |
| Configuración del VRM | 3 fases (6 virtuales con duplicadores) Total de MOSFETs: 12 (6 high-side + 6 low-side) |
| TDP máximo recomendado | hasta 90 W (procesadores v3) hasta 100 W (procesadores v4) |
| Memoria compatible | 4 x DDR4 DIMM (doble canal) con soporte para ECC y no ECC Capacidad máxima: 64 GB |
| Soporte para modo de suspensión (S3) | No |
| Ranuras de expansión | 1 x PCI-e x16 (Gen 3.0) 1 x PCI-e x1 (Gen 2.0) |
| Almacenamiento | 3 x SATA 2.0 1 x M.2 NGFF/NVME (Gen 3.0 x4) |
| Conectores de ventilador | 1 x ventilador del CPU (4 pines) 1 x ventilador del gabinete (4 pines) 1 x ventilador del VRM (2 pines) |

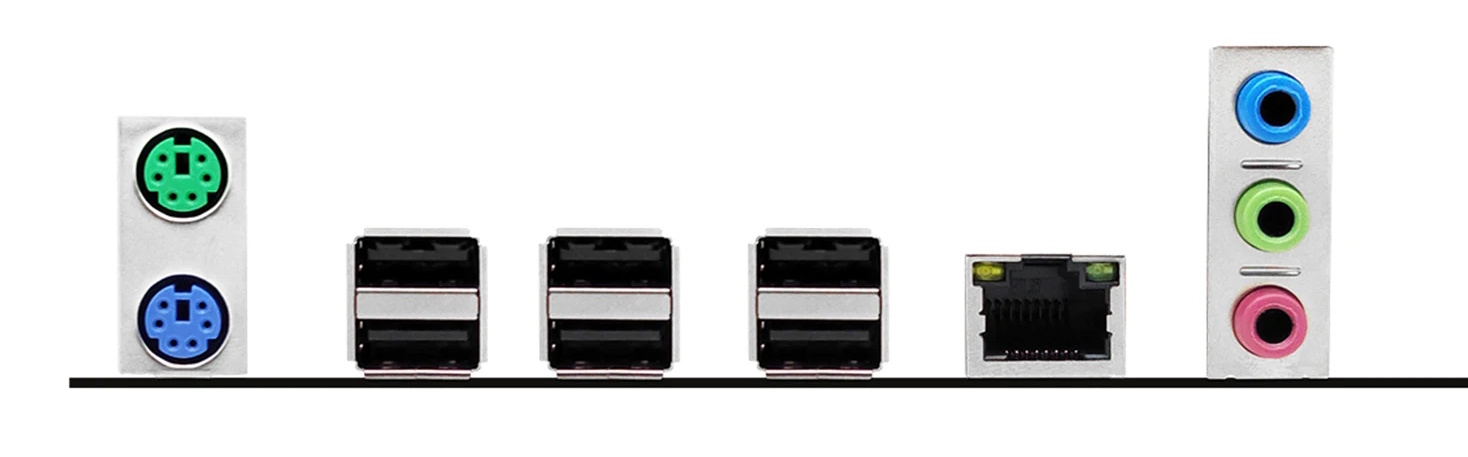

| Puertos PS/2 | 2 (mouse + teclado) |
| Puertos USB 3.0 | - |
| Puertos USB 2.0 | 6 (+ conector frontal) |
| Red | LAN Gigabit (RTL8168H \ RTL8111H) |
| Audio | 5.1 canales (ALC897) |
| Conector TPM 2.0 | No |
| Conector JLPC1 | No |
| Formato y dimensiones | mATX 205 x 185 mm |
| Precio aproximado |
Para qué darle vueltas: la PR9-H no ofrece prácticamente ninguna ventaja frente a otras tarjetas de este rango de precio. No hay conector TPM 2.0, la calidad de construcción es regular en el mejor de los casos, el modo de suspensión no funciona, el chip de audio no tiene capacitores de filtrado y falta la ranura M.2 para Wi-Fi, algo que otras tarjetas de esta categoría ya traen. La única diferencia real frente a la X99E es un conector de 2 pines donde puedes conectar un ventilador pequeño para enfriar el VRM.
Como todas las tarjetas construidas sobre los ya obsoletos chipsets de la serie 5, la PR9-H se queda sin SATA III y sin USB 3.0. La falta de SATA III nativo se compensa en parte con la ranura M.2 de modo dual, que por defecto trabaja en modo NVMe (Gen 3.0). Con la falta de USB rápido, en cambio, o aprendes a vivir con ella o la resuelves con una tarjeta de expansión en la única ranura PCIe x1.
La etapa de potencia es la típica de una tarjeta de este nivel: 6 fases virtuales, cada una con 2 MOSFET bajo un disipador pequeño. Esa configuración aguanta sin problemas procesadores de hasta 90–100 W de TDP. Si piensas montar un CPU de mayor TDP o desbloquear el Turbo Boost en procesadores Haswell, es muy recomendable mandar aire directo a la zona del VRM.
Capacidades del BIOS
El firmware decepciona tanto como el resto de la tarjeta. Trae el típico BIOS basado en Aptio V, sin interfaz gráfica moderna. No hay acceso a los timings de memoria ni forma de hacer overclock a procesadores desbloqueados. Como en los BIOS de otras tarjetas X99 chinas, la cantidad de opciones es enorme y la mayoría no tiene ningún efecto real. Las únicas funciones destacables son ReBAR y Above 4G Decoding.
No falta ninguno de los defectos habituales: sensores de temperatura imprecisos, un sensor de consumo que reporta menos de lo que la tarjeta realmente gasta, una implementación de Smart Fan poco intuitiva y otras fallas menores propias de cualquier tarjeta china genérica.
Por desgracia, los chipsets de la serie 5 complican de verdad el respaldo y el flasheo. Las herramientas estándar, como la Intel Flash Programming Tool, no funcionan en estas plataformas. AFUDOS y AFUWIN solo permiten volcar la región del BIOS. El respaldo y el flasheo completos requieren un programador de hardware.
Estamos buscando un volcado del firmware original de la PR9-H. Si tienes uno y lo quieres compartir, escríbenos. Ayudarías a muchos dueños de esta tarjeta.
Las tarjetas madre con chipsets de la serie 5 suelen dar problemas al desactivar el CSM o activar el Secure Boot. Si te topaste con este tipo de problemas tras cambiar esos ajustes, checa nuestra guía de solución.
Preguntas frecuentes
La tarjeta no arranca, pantalla en negro, etc. ¿Qué hago?
Consulta nuestro artículo sobre los problemas más comunes en LGA2011‑3.
¿Dónde consigo los drivers de esta tarjeta?
Los drivers actualizados para plataformas LGA2011-3 están en esta página.
¿Puedo flashear el BIOS de una X99-PR9 normal?
No. Flashear el firmware de una tarjeta con un chipset de otra serie convierte la tuya en un ladrillo.
¿Hay alguna forma de acceder a los timings de la RAM o de desbloquear el Turbo Boost?
Si tienes un programador SPI, puedes intentar flashear el BIOS modificado de la X99E que corresponda. Antes que nada, respalda tu firmware original.
Sin programador, puedes volcar la región del BIOS con AFUDOS, aplicar el desbloqueo del Turbo Boost siguiendo nuestra guía y escribir esa misma región de vuelta por la misma vía.
Conclusión
Reseña de OldRigRevive
4.8
3.5
2.3
3.0
“Ni siquiera dentro de su rango de precio esta tarjeta le hace frente a lo que ofrecen otros fabricantes. Sí, es barata y funciona, pero ahí se acaba la lista de puntos a favor. Del otro lado: un firmware tosco y sin acceso a los timings, nada de TPM 2.0, pocos puertos y una calidad de construcción mediocre. Úsala bajo tu propio riesgo.”
