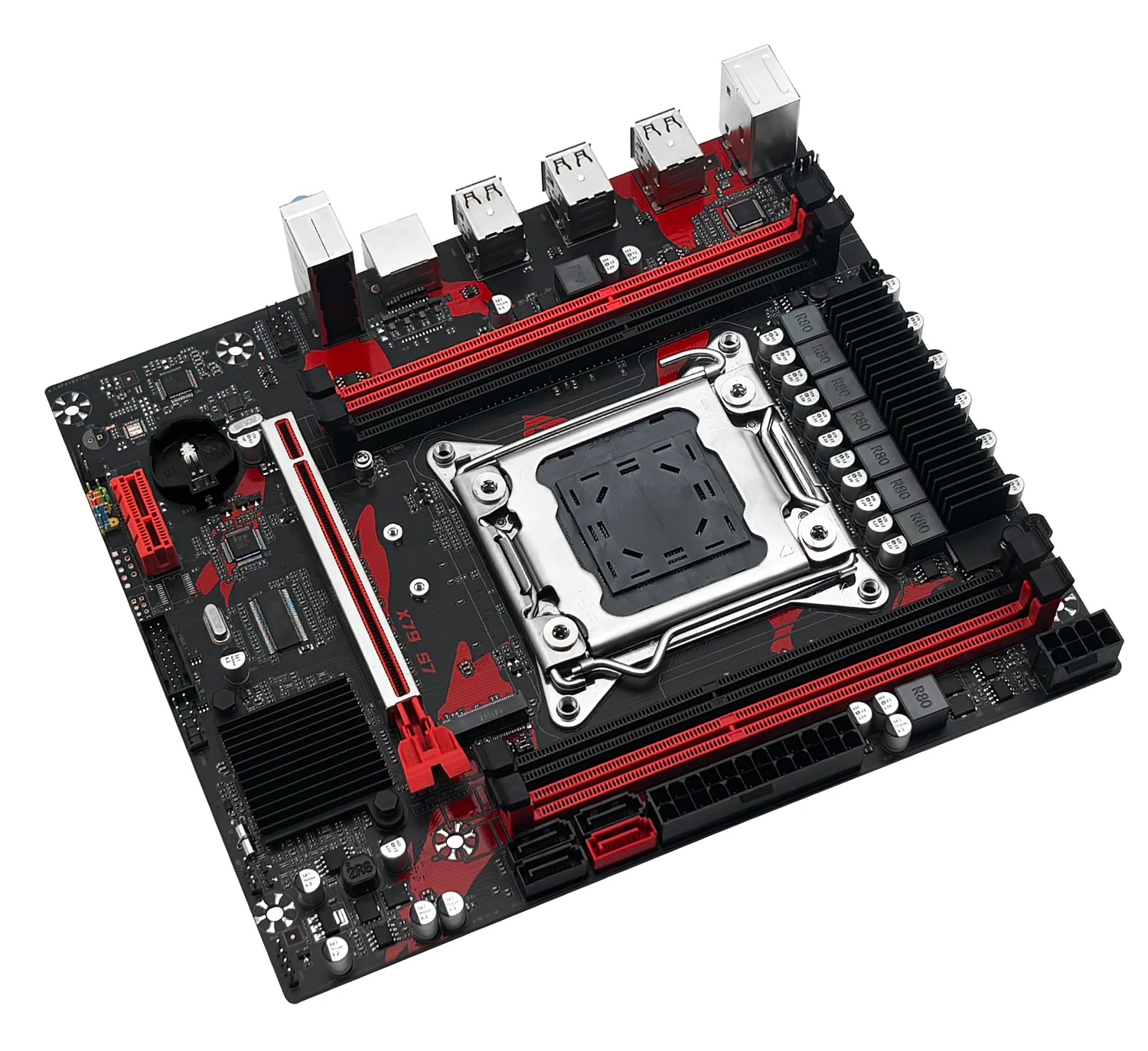

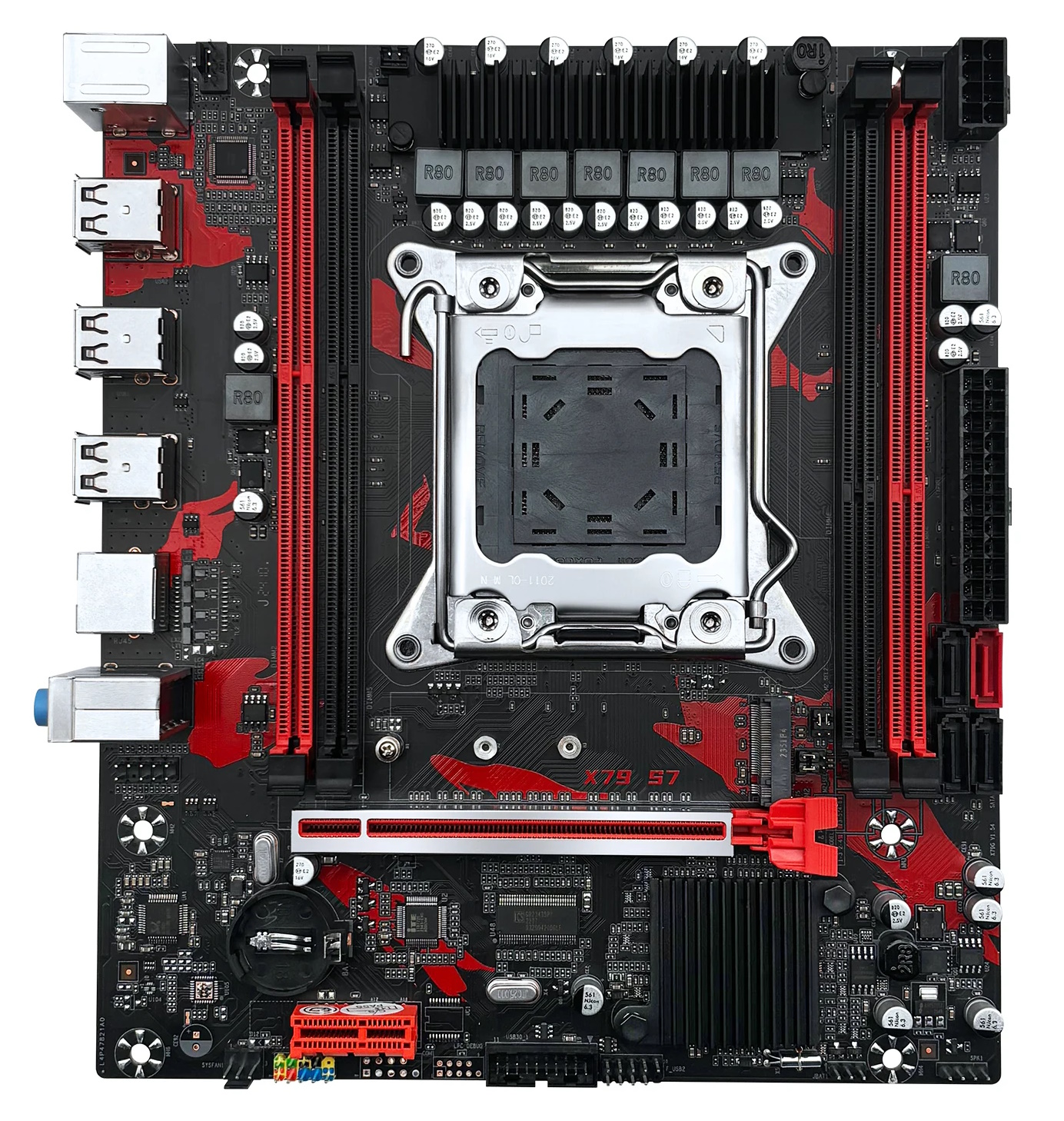

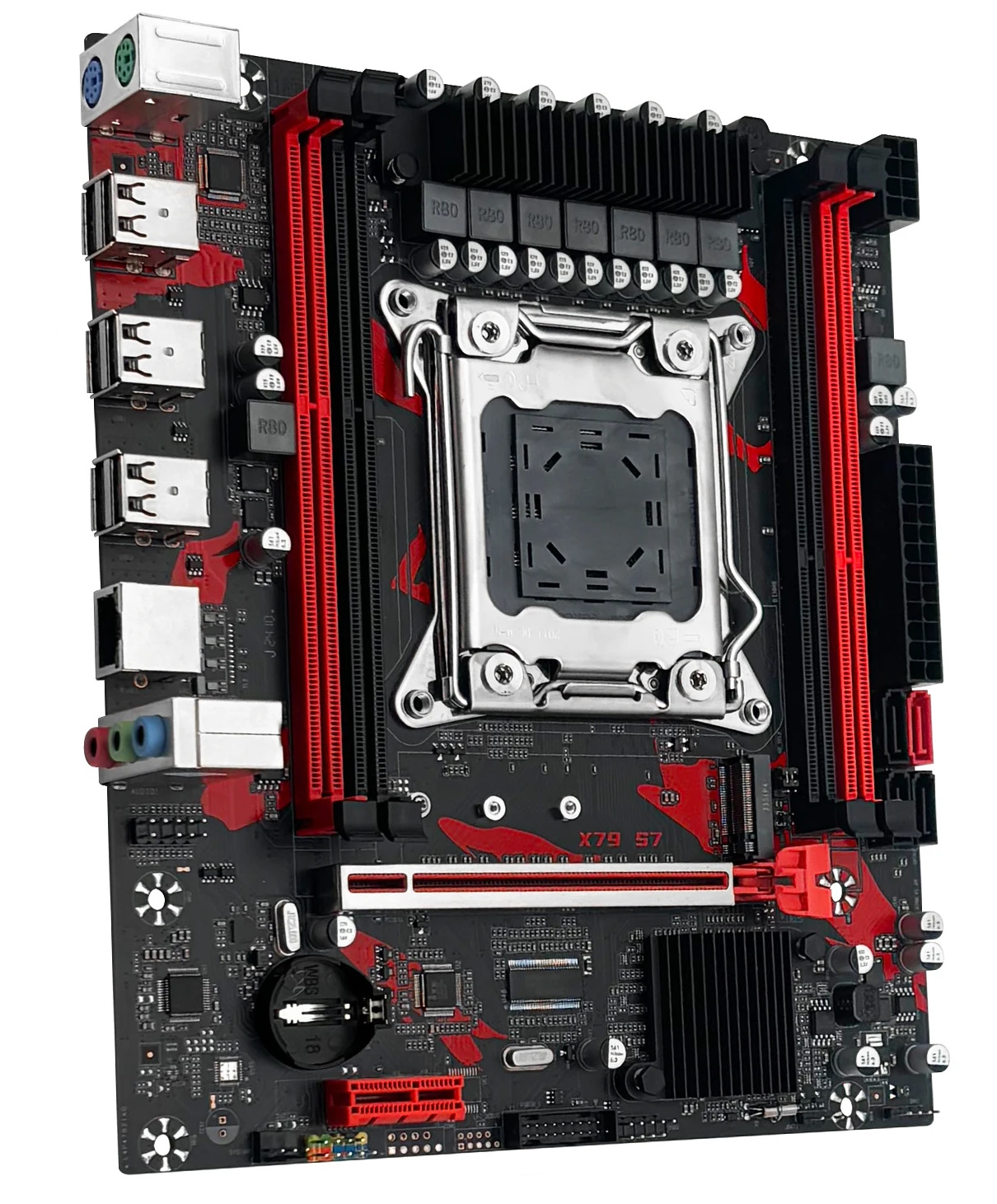

La Machinist X79 S7 es, en esencia, una versión actualizada y un poco más “llamativa” de la conocida X79G. Representa el mismo “mínimo viable” para el socket LGA 2011, pero con refinamientos cosméticos y algunos matices menores.
La tarjeta madre está orientada al segmento de presupuesto ultrabajo, donde se prioriza el precio sobre las funciones. Al igual que su predecesora, la X79 S7 se puede encontrar bajo varias marcas; además de Machinist, se ha visto como JUXIESHI y SHANGZHAOYUAN.
Especificaciones técnicas
| Modelo | Machinist X79 S7 |
|---|---|
| Socket | LGA 2011 |
| Chipset | C602 |
| Procesadores compatibles | Intel Core i7 (3000, 4000 series, Sandy Bridge-E/Ivy Bridge-E) Intel Xeon E5-1600 v1/v2, E5-2600 v1/v2, E5-4600 v1/v2 (Sandy Bridge-EP/Ivy Bridge-EP) |
| Memoria compatible | 4 x DDR3 DIMM (doble canal) con soporte para ECC y no ECC Capacidad máxima: 64 GB |
| Soporte para modo de suspensión (S3) | No |
| Ranuras de expansión | 1 x PCI-e x16 1 x PCI-e x1 |
| Almacenamiento | 1 x SATA 3.0 3 x SATA 2.0 1 x M.2 (NGFF\NVME, Gen 3.0 x4) |
| Conectores de ventilador | 1 x ventilador del CPU (4 pines) 1 x ventilador del gabinete (3 pines) |
| Puertos PS/2 | 2 (mouse + teclado) |
| Puertos USB 3.0 | - |
| Puertos USB 2.0 | 6 (+ conector frontal) |
| Red | LAN Gigabit (RTL8111H) |
| Audio | 5.1 canales (ALC662) |
| Conector JLPC/DEBUG | Sí (puede que falten los pines) |
| Extras | Conector de ventilador de 5 V, 2 pines |
| Formato y dimensiones | mATX 235 x 185 mm |
| Precio aproximado |

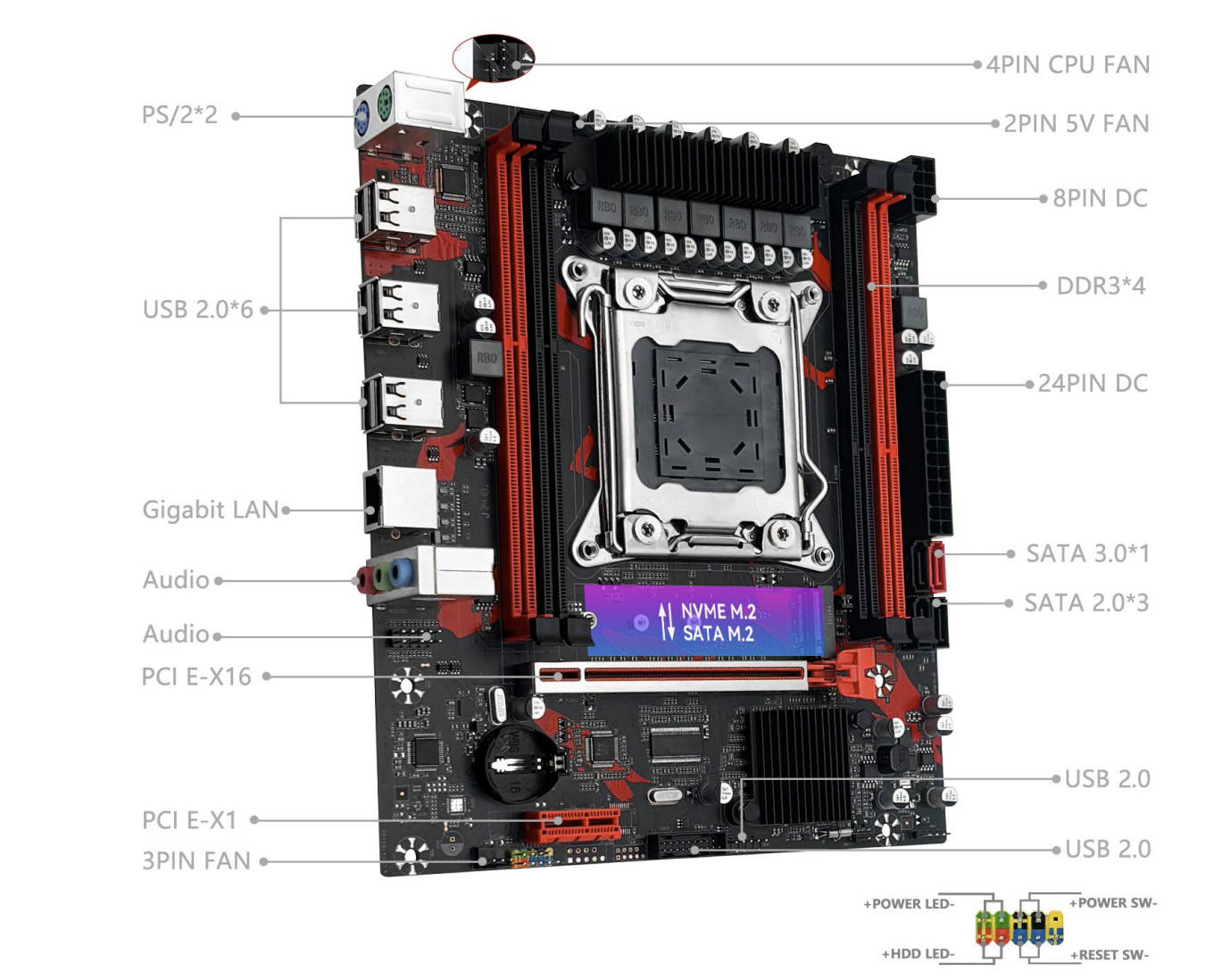

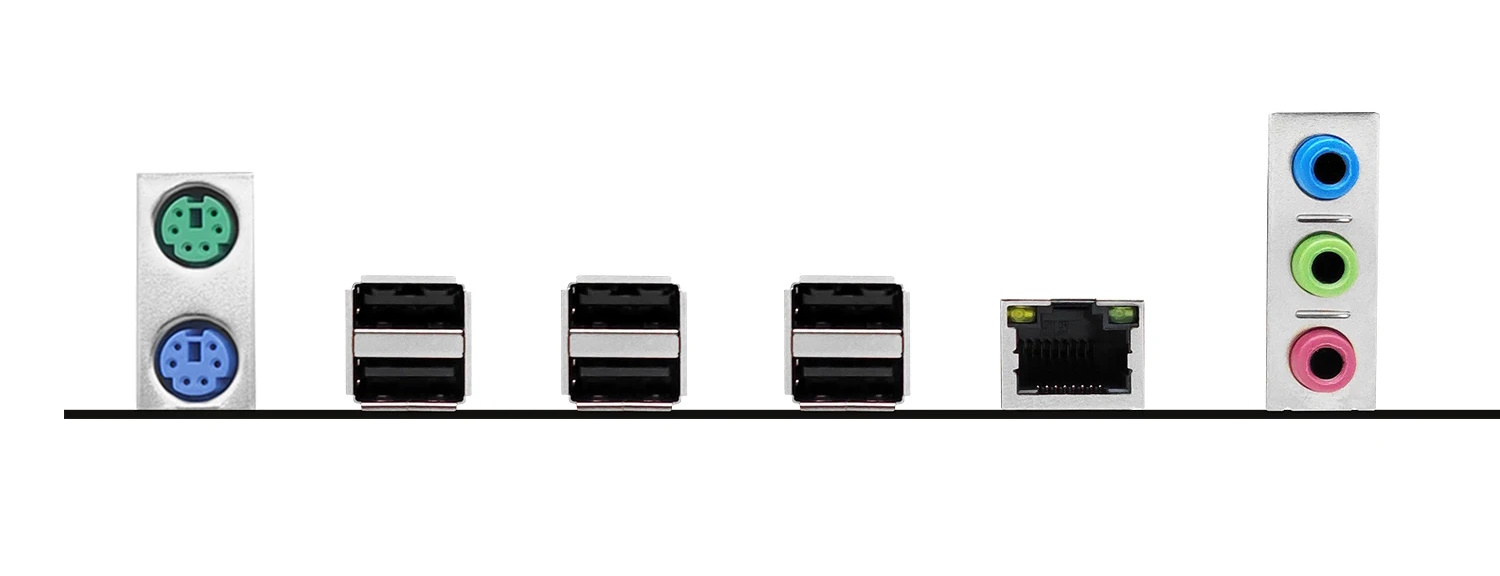

En cuanto a E/S (I/O), la tarjeta madre sigue siendo muy básica. El cambio más obvio en la S7 es la ranura PCIe x16 metálica (reforzada). Aunque ofrece poco beneficio práctico al instalar tarjetas ligeras, le da un aspecto más premium.
La selección de puertos no ha cambiado: solo un puerto SATA 3.0, que se compensa parcialmente con una ranura M.2 combinada (NVMe/SATA). No hay USB 3.0 nativo; los puertos del panel frontal conectados al cabezal USB 3.0 funcionarán a velocidades de USB 2.0.
Qué más ha cambiado en la S7:
- Esquema de colores: la tarjeta presenta un diseño agresivo en negro y rojo.
- Puerto de 2 pines y 5 V: ha aparecido un conector para un pequeño ventilador de VRM en la parte superior de la tarjeta. El ventilador en sí no está incluido, pero el cabezal ya está presente.
- Cabezales de puertos: los conectores JLPC y JCOM están serigrafiados en el PCB, pero los pines no están soldados. Si estos puertos son importantes para ti, es mejor elegir la X79G original.
La entrega de energía del CPU (VRM) se mantiene sin cambios: una configuración típica de 6 fases para el procesador bajo un pequeño disipador de calor. No se recomienda el uso de chips con un TDP superior a 100 W sin un flujo de aire activo sobre la zona del VRM.
Capacidades de la BIOS

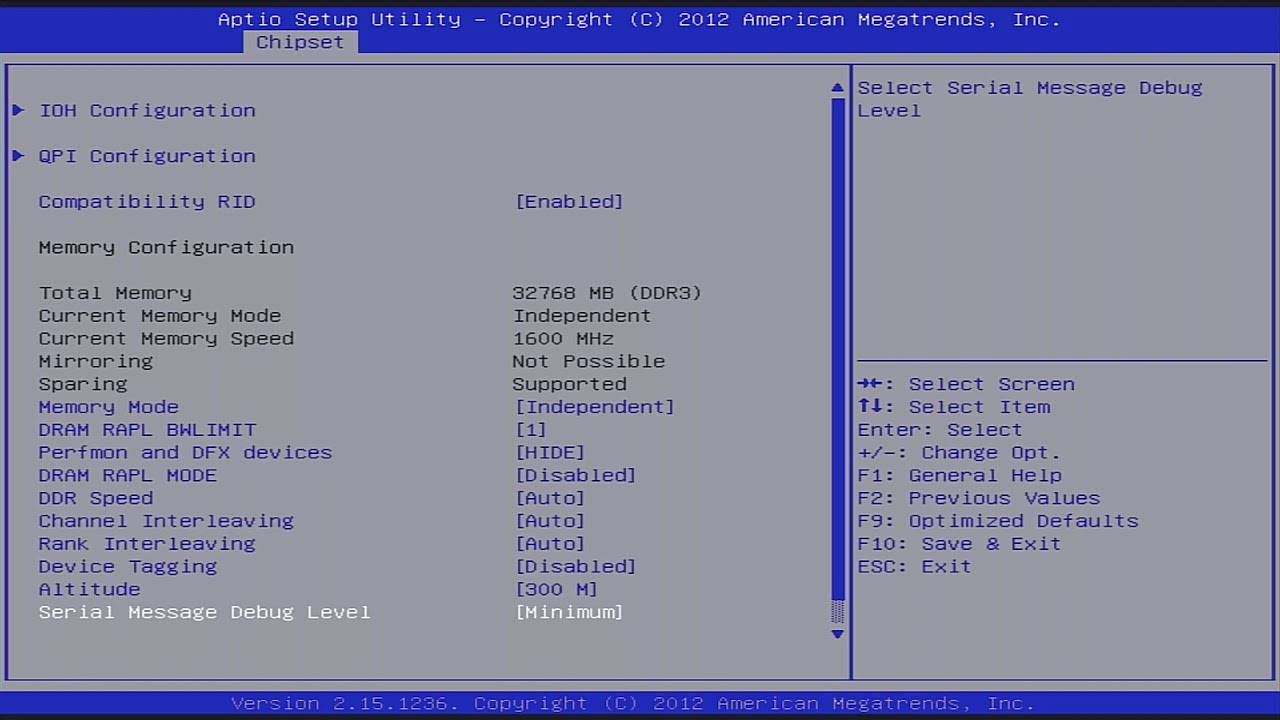

Tampoco han ocurrido cambios significativos aquí. La tarjeta sigue utilizando una BIOS china típica basada en AMI APTIO 4. No hay una interfaz gráfica moderna ni soporte para mouse.
De fábrica, las capacidades son modestas: ajuste de frecuencia de memoria hasta 1866 MHz y overclock básico para CPUs con multiplicador desbloqueado hasta ~3.9 GHz. No hay acceso a los tiempos (latencias) de la memoria en el firmware de fábrica. Después de flashear una BIOS modificada, los timings quedan disponibles, junto con frecuencias de memoria de hasta 2133 MHz y un mayor overclock del CPU.
| Versión del BIOS | Fecha del BIOS | Timings de RAM | ReBAR | OC de CPU desbloqueado | Secure Boot | Notas y enlace |
|---|---|---|---|---|---|---|
| X79GN006 | 12/28/2020 11:15:03 | + | - | + | + | BIOS modificado de la X79G v3.0. Timings y overclock de CPU/RAM. [Descargar] |
Actualmente estamos buscando la BIOS original para esta tarjeta. Si tienes esta tarjeta madre y estás dispuesto a compartir el firmware con la comunidad, por favor contáctanos.
1. Preparación
- Herramienta: obtén
fpt.exedel paquete Intel ME System Tools v8.1 (carpeta DOS). - Entorno: crea una unidad USB de arranque usando Rufus con la selección de arranque FreeDOS.
- Archivos: copia
fpt.exey tu archivo de BIOS de destino (por ejemplo,bios.bin) en la raíz de la unidad USB.
2. Proceso de flasheo
Arranca desde la unidad USB y ejecuta los siguientes comandos:
Paso A: Crear un respaldo
Siempre realiza primero un volcado (dump) de tu BIOS actual para asegurarte de tener un archivo de recuperación:
fpt -d backup.bin
Paso B: Flashear la nueva BIOS
Realiza un flasheo completo de todas las regiones (Descriptor, ME y BIOS):
fpt -f bios.bin
Reemplaza bios.bin con el nombre de archivo real de tu firmware.
3. Requisitos posteriores al flasheo
Una vez que aparezca el mensaje en verde FPT Operation Passed:
- Apaga el sistema.
- Realiza un Clear CMOS.
- Vuelve a configurar los ajustes de la BIOS en el primer arranque.
Preguntas frecuentes
¿Hay un manual disponible (PDF)?
El manual oficial de Machinist se puede descargar aquí.
¿Cuáles ranuras de memoria son las primarias?
Las ranuras rojas (las que están más alejadas del CPU). Las ranuras negras son secundarias y deben ocuparse al final.
¿Dónde puedo encontrar drivers para esta tarjeta?
La página con los drivers actuales para tarjetas de socket 2011 se encuentra aquí.
¿Dónde se encuentra el chip de la BIOS?
A la derecha del disipador de calor del chipset.
Conclusión
La Machinist X79 S7 es un rediseño cosmético de la ya probada X79G. La adición de la ranura reforzada y el cabezal para ventilador de VRM son extras agradables pero no esenciales. Sigue siendo uno de los puntos de entrada más económicos a la plataforma LGA 2011. Si estás dispuesto a tolerar la falta de USB 3.0 y las peculiaridades típicas de las tarjetas chinas en aras de un ahorro máximo, la S7 es una base perfectamente viable para una PC de casa o de juegos de nivel de entrada.
