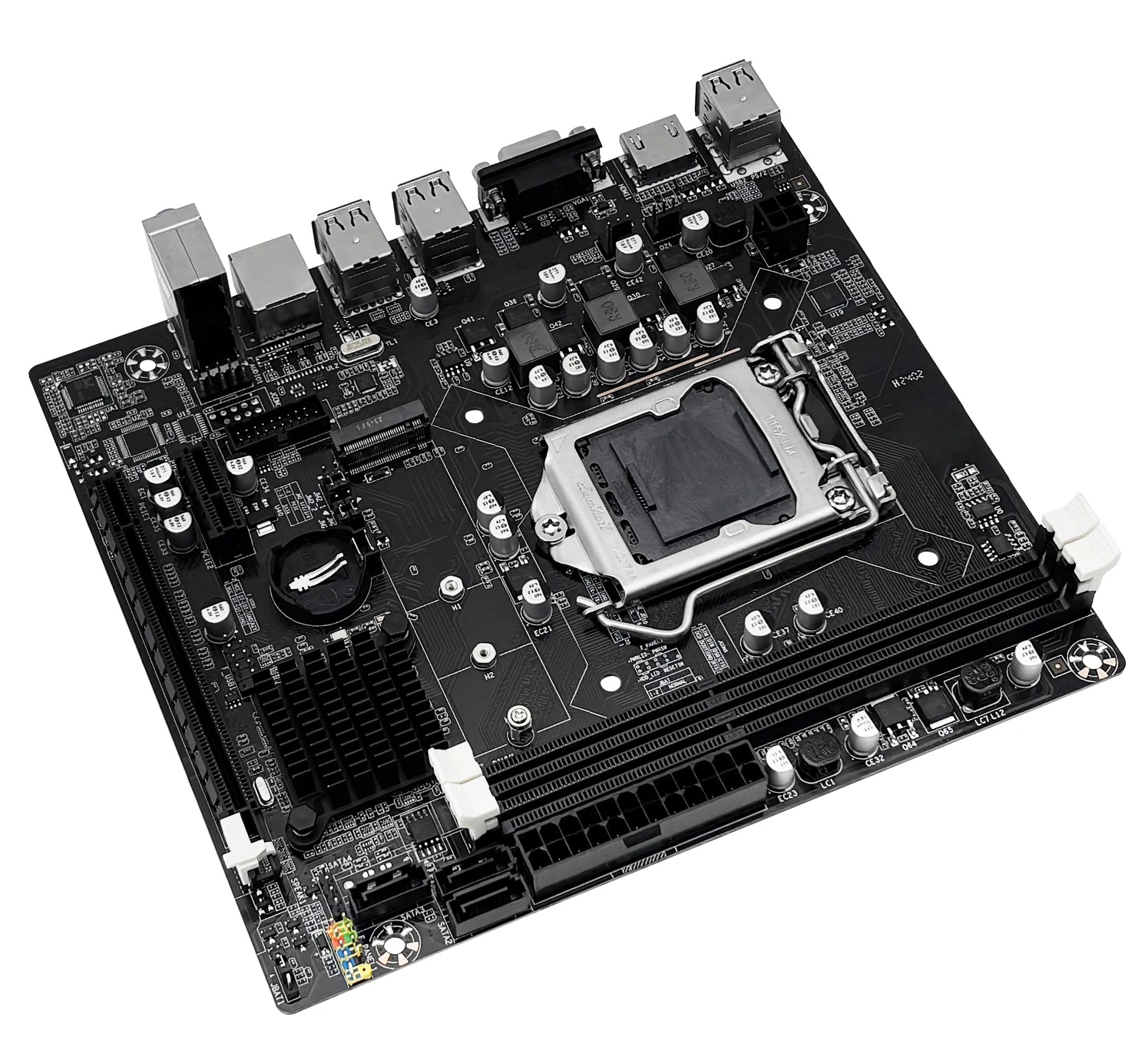

Las placas marcadas como ZX-H61C (también aparecen como ZX-H61C/B75) se conocen por lo menos desde 2019. Es un modelo OEM/ODM económico de un fabricante chino desconocido, que se vende bajo distintas marcas (una de ellas es Machinist H61).
A pesar de sus carencias evidentes y de su diseño extremadamente sencillo, la placa se sigue vendiendo bien hasta el día de hoy y, con los años, acumuló una gran cantidad de revisiones.
Especificaciones
| Model | ZX-H61C/B75 |
|---|---|
| Socket | LGA 1155 |
| Chipset | H61 / B75 / Q77 |
| Supported Processors | Intel Core i3/i5/i7, Xeon E3, Pentium, Celeron Gen: 2nd / 3rd Generation (Sandy Bridge / Ivy Bridge) |
| VRM Configuration | 3 Phase Total MOSFETs: 6 (1 high-side + 1 low-side) |
| Supported Memory | 2 x DDR3 DIMM (dual-channel) Maximum capacity: 16 GB Maximum frequency: 1600 Mhz |
| Expansion Slots | 1 x PCIe x16 (Gen 2.0/3.0) 1 x PCI-e x1 (Gen 2.0) |
| Storage | 3 x SATA 2.0 1 x M.2 (NVME/NGFF, Gen 2.0 x4) |
| Fan Connectors | 1 x CPU cooler (4pin) 1 x Case fan (3pin) |
| PS/2 Ports | - |
| USB Ports | Up to 2 x USB 3.0 / 6 x USB 2.0 (depends on chipset) |
| Network | 100 Mbps \ 1 Gbps LAN (depends on revision) |
| Audio | 5.1 channel |
| Form Factor & Dimensions | mATX, 190 x 170 mm |
| Approximate Price |
Pese a lo que sugiere el nombre, el modelo puede venir con cualquiera de los chipsets del socket 1155. El más común es el H61, pero también existen variantes con B75, Q77 y otros.

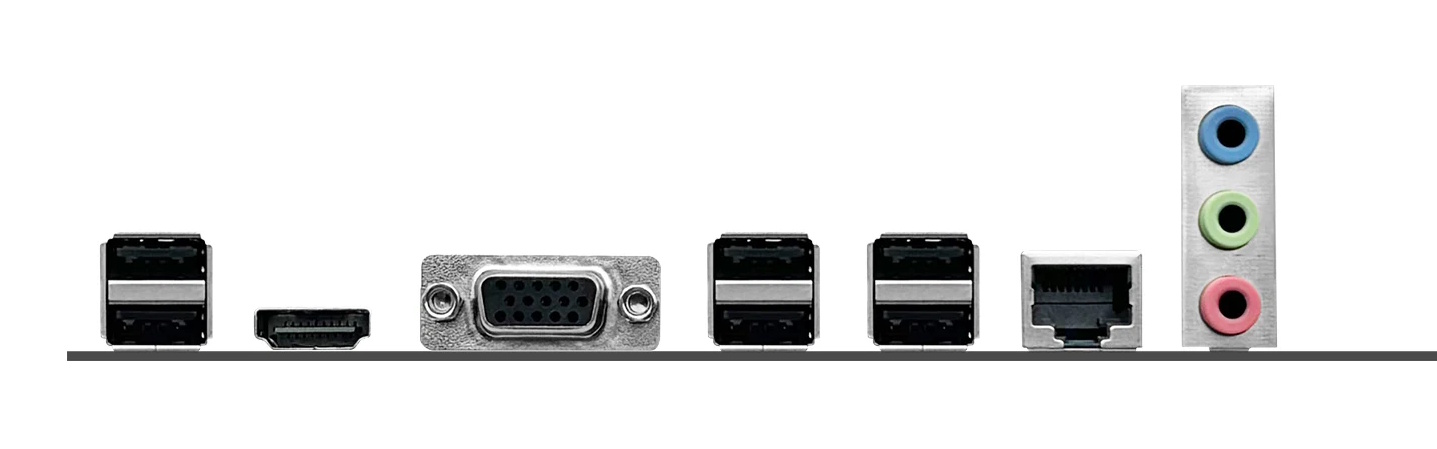

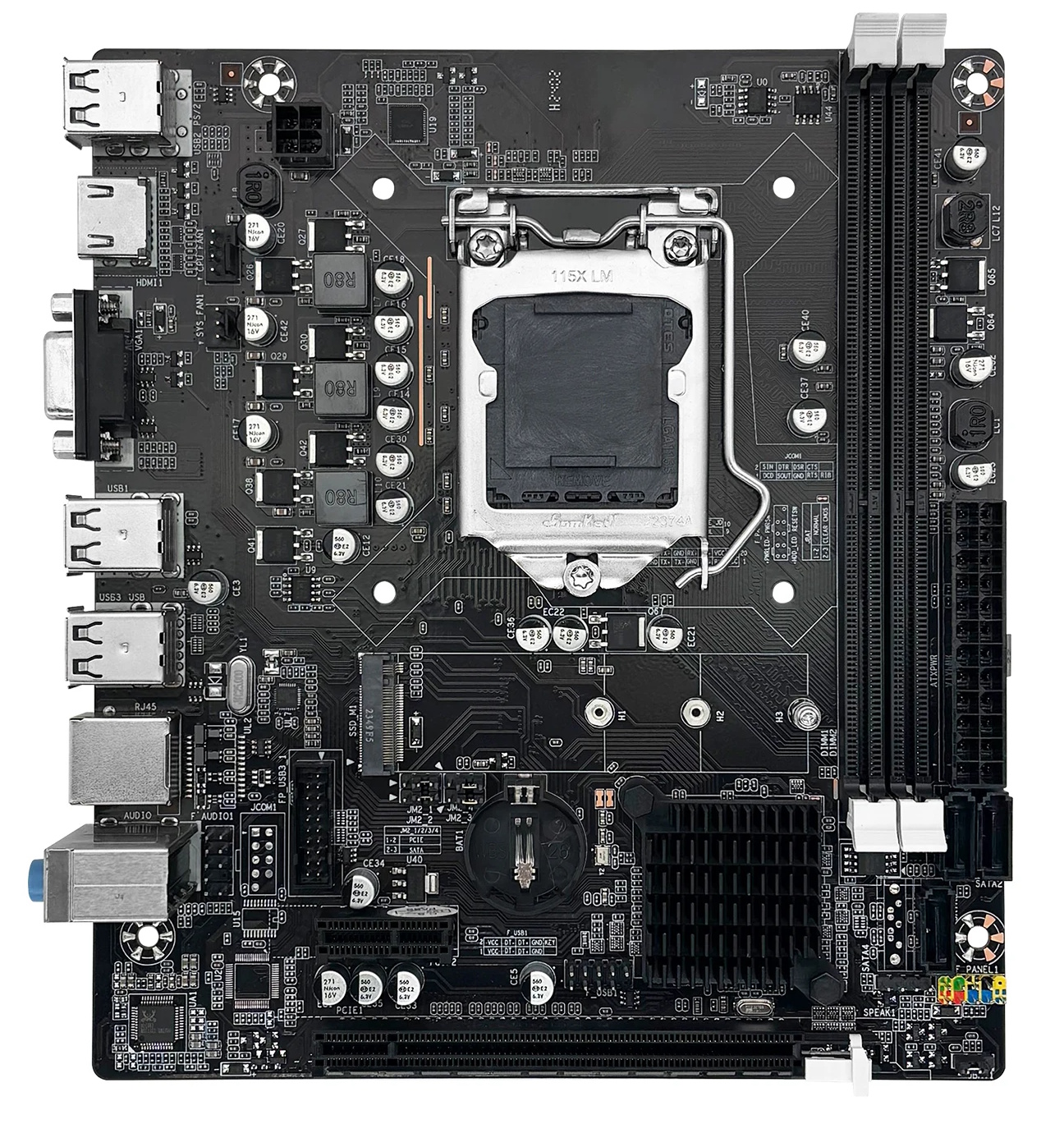

Están todos los puertos habituales de la época, incluidas salidas VGA y HDMI para procesadores con gráficos integrados. Para almacenamiento hay tres puertos SATA II y una ranura M.2 de modo dual (a partir de la revisión 5.0) que admite unidades M.2 SATA (NGFF) y NVMe. La ranura M.2 va conectada al chipset, así que se queda en PCIe 2.0 x4, pero aun así es notablemente más rápida que SATA II.
Las variantes con otros chipsets pueden tener un puerto SATA III y varios USB 3.0, pero no te fíes solo del color azul de los conectores USB: siempre revisa qué chipset trae realmente la placa.
Hay dos ranuras PCIe: una x16 (las líneas vienen del procesador, que también define la versión de PCIe) y una x1 (la línea viene del chipset, PCIe 2.0).
El VRM es el típico de las placas de esta clase: el procesador cuenta con apenas 3 fases, cada una con 2 MOSFET. No es buena idea instalar procesadores con un TDP mayor a 65–69 W. La placa va bien con los Core i5/i7 de bajo consumo con sufijo S y T, con el siempre popular i5-3470 o con Xeon de servidor eficientes como el E3-1230 v2 / E3-1240 v2 (69 W). Si de todos modos decides usar un procesador con TDP más alto —de 77 W o los populares de 95 W como el i7-2600—, asegúrate de darle un buen flujo de aire extra a la zona del VRM y olvídate de las pruebas de estrés prolongadas.
Revisiones
Tener un montón de revisiones sin ningún registro de cambios es algo común en muchos componentes que vienen de China, y la ZX-H61C/B75 no es la excepción.
Se sabe que existen por lo menos estas revisiones: V1.2 / V1.4 / V2.3 / V2.31 / V3.2 / V3.31 / V3.41 / V4.0 / V4.41 / V5.0 / V6.0 / V7.0 / V7.2 / V7.32 / V7.5.

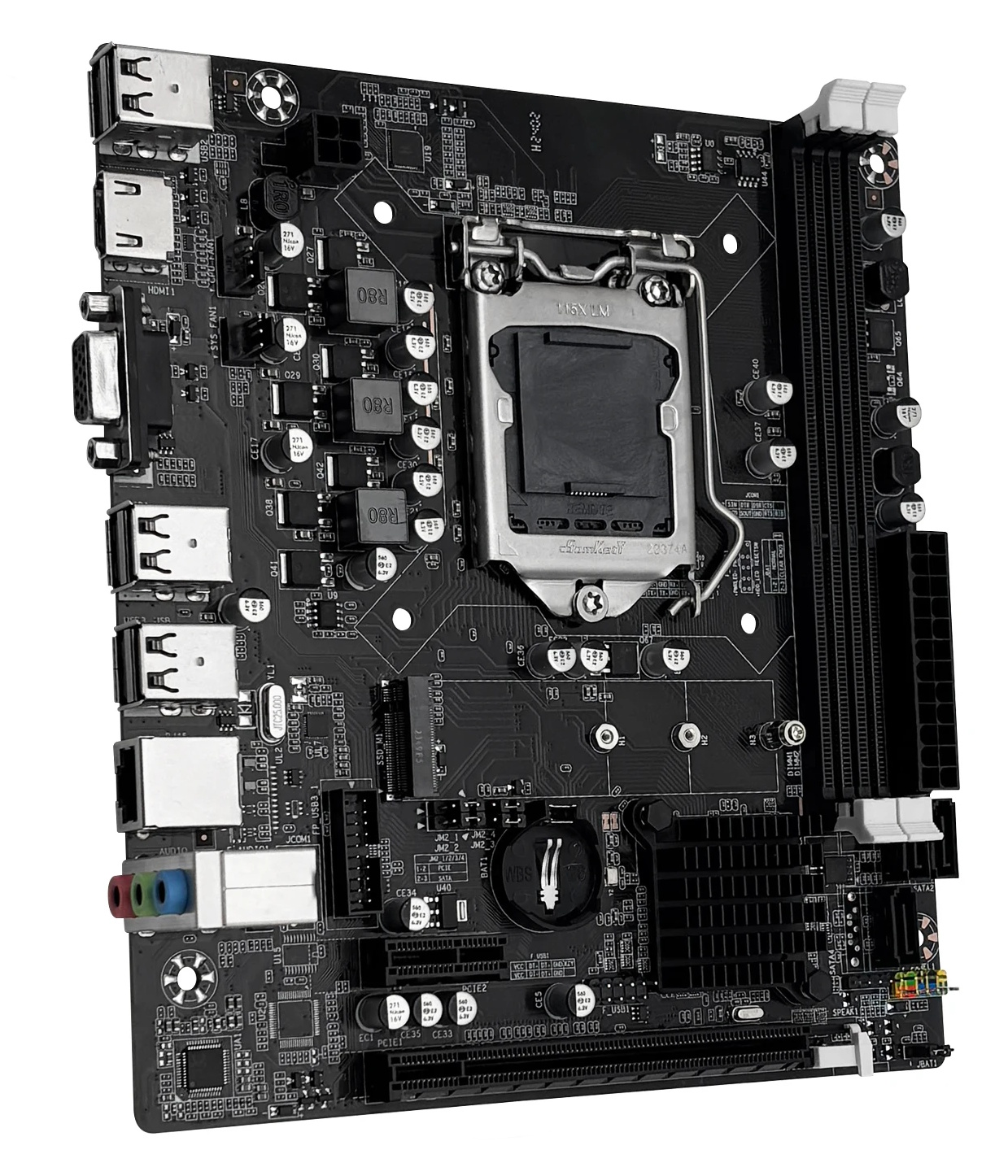

Los cambios más importantes parecen haber llegado con la revisión 5.0. A partir de esa versión, la placa incorporó una ranura M.2 y la distribución de componentes en el PCB cambió ligeramente.
La revisión se identifica por la serigrafía en la parte superior de la placa (arriba del socket del procesador), aunque no todas las versiones la tienen.
Funciones de la BIOS
La placa usa una BIOS típica basada en Aptio IV. No tiene interfaz gráfica ni soporte para mouse, pero la estructura de los menús y la navegación te resultarán familiares de inmediato: quien haya trabajado con firmware de American Megatrends se sentirá como en casa.
Están todas las funciones básicas: Hyper-Threading y activación/desactivación de núcleos individuales, ajuste de timings de memoria y Above 4G Decoding. También hay Secure Boot (sin probar).
| Board Rev | PCH | BIOS version & date | Link |
|---|---|---|---|
| V1.2 | Unknown | 07/15/2016 15:26:57 Ver: FO61R | [Download] |
| V1.4 | H61 | (08/10/2018)H61 Ver:1.2 | [Download] |
| V2.3 | H61 | (12/30/2020)H61 Ver:2.0 | [Download] |
| V2.31 | H61 | (04/17/2019)H61 Ver:2.0 | [Download] |
| V3.41 | H61 | (08/10/2018)H61 Ver:1.2 | [Download] |
| V5.0 | H61 | (08/31/2022)H61 Ver:5.0 | [Download] |
| V7.2 | H61 | (08/31/2022)H61 Ver:5.0 | [Download] |
| V7.2 | B75 | (08/17/2022)B75 Ver:5.0 | [Download] |
Métodos para flashear la BIOS:
Preguntas frecuentes
¿Dónde puedo descargar el manual en PDF?
El manual oficial se puede descargar aquí.
¿Cómo cambio la ranura M.2 entre modo NVMe y SATA?
Con el equipo apagado, mueve los jumpers JM2_1, JM2_2, JM2_3 y JM2_4:
- Modo NVMe: posición izquierda.
- Modo SATA: posición derecha.
¿Cómo conecto el panel frontal?
¿Los archivos de firmware son compatibles entre revisiones o variantes de chipset?
Con tantas revisiones es difícil dar una respuesta definitiva, pero hay buenas probabilidades de que la BIOS funcione, siempre que el chipset sea el mismo. Algunas revisiones muy cercanas usan exactamente el mismo firmware. Siempre haz un respaldo del firmware original y ten a la mano un programador SPI por si acaso.
¿Dónde está el chip de la BIOS?
A la derecha del disipador del chipset.
