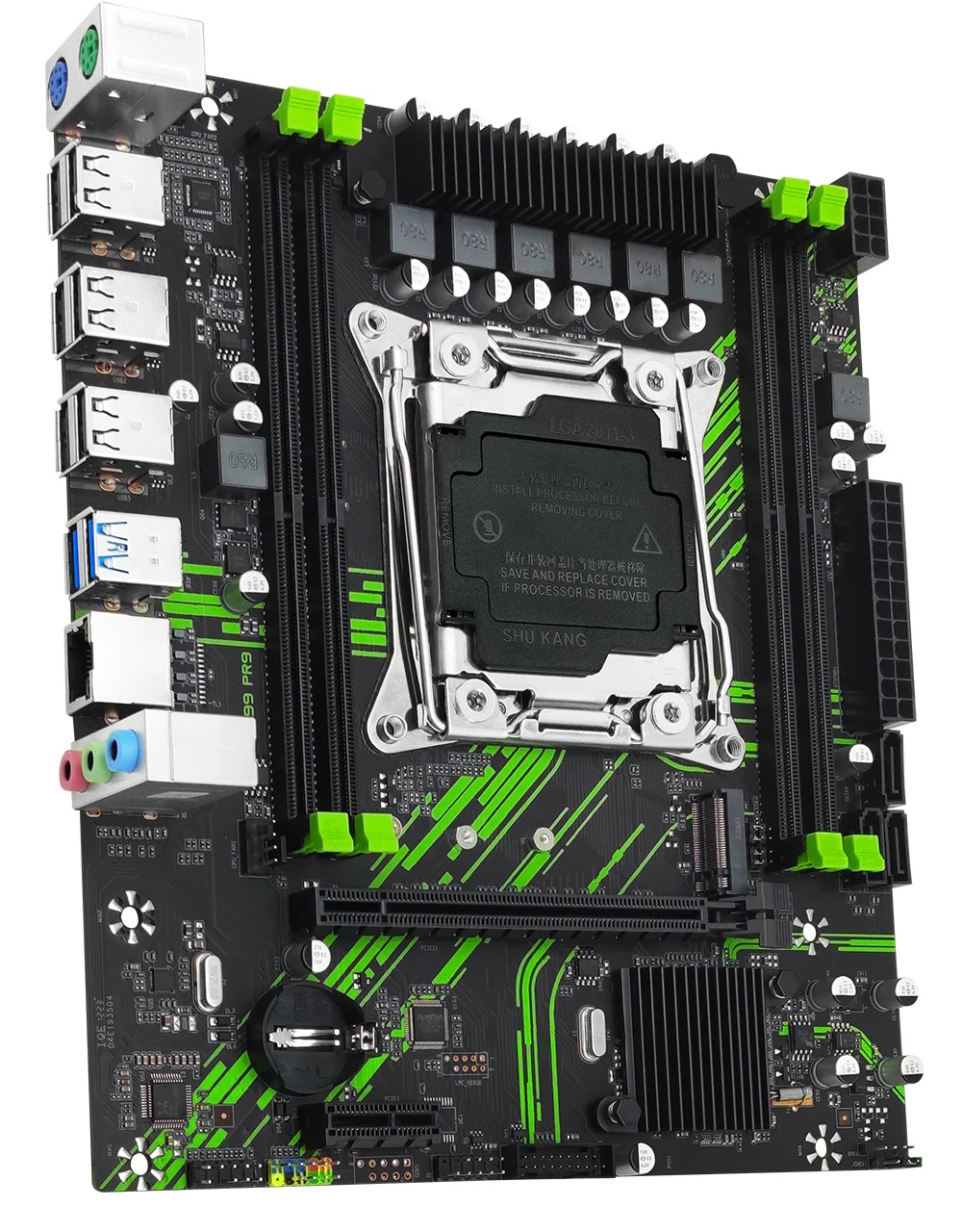

La Machinist X99‑PR9 es una placa madre de entrada decente, basada en la X99H v1.41. No es un modelo perfecto, pero es bastante conocida y tiene buenas reseñas gracias a su funcionamiento estable.
Hay varias placas similares del mismo fabricante: Machinist X99‑PR8 (versión DDR3 con compatibilidad de CPU limitada) y Machinist X99‑PR9‑H (modelo simplificado basado en chipsets de la serie 5).
Especificaciones
| Modelo | X99-PR9 |
|---|---|
| Socket | LGA 2011-3 |
| Chipset | B85 / Q87 / Z97 / C222 |
| Procesadores compatibles | Intel Core i7 (5000, 6000 series, Haswell-E/Broadwell-E) Intel Xeon E5-1600 v3/v4, E5-2600 v3/v4, E5-4600 v3/v4 (Haswell-EP/Broadwell-EP) |
| Configuración del VRM | 3 fases (6 virtuales con duplicadores) Total de MOSFETs: 12 (6 high-side + 6 low-side) |
| TDP máximo recomendado | hasta 110 W (procesadores v3) hasta 120 W (procesadores v4) |
| Memoria compatible | 4 x DDR4 DIMM (doble canal) con soporte para ECC y no ECC Capacidad máxima: 128 GB |
| Soporte para modo de suspensión | No |
| Ranuras de expansión | 1 x PCI-e x16 (Gen 3.0) 1 x PCI-e x1 (Gen 2.0) |
| Almacenamiento | 3 x SATA 3.0 1 x M.2 (NVME/NGFF, Gen 3.0 x4) |
| Conectores de ventilador | 1 x ventilador del CPU (4 pines) 1 x ventilador del gabinete (4 pines) |

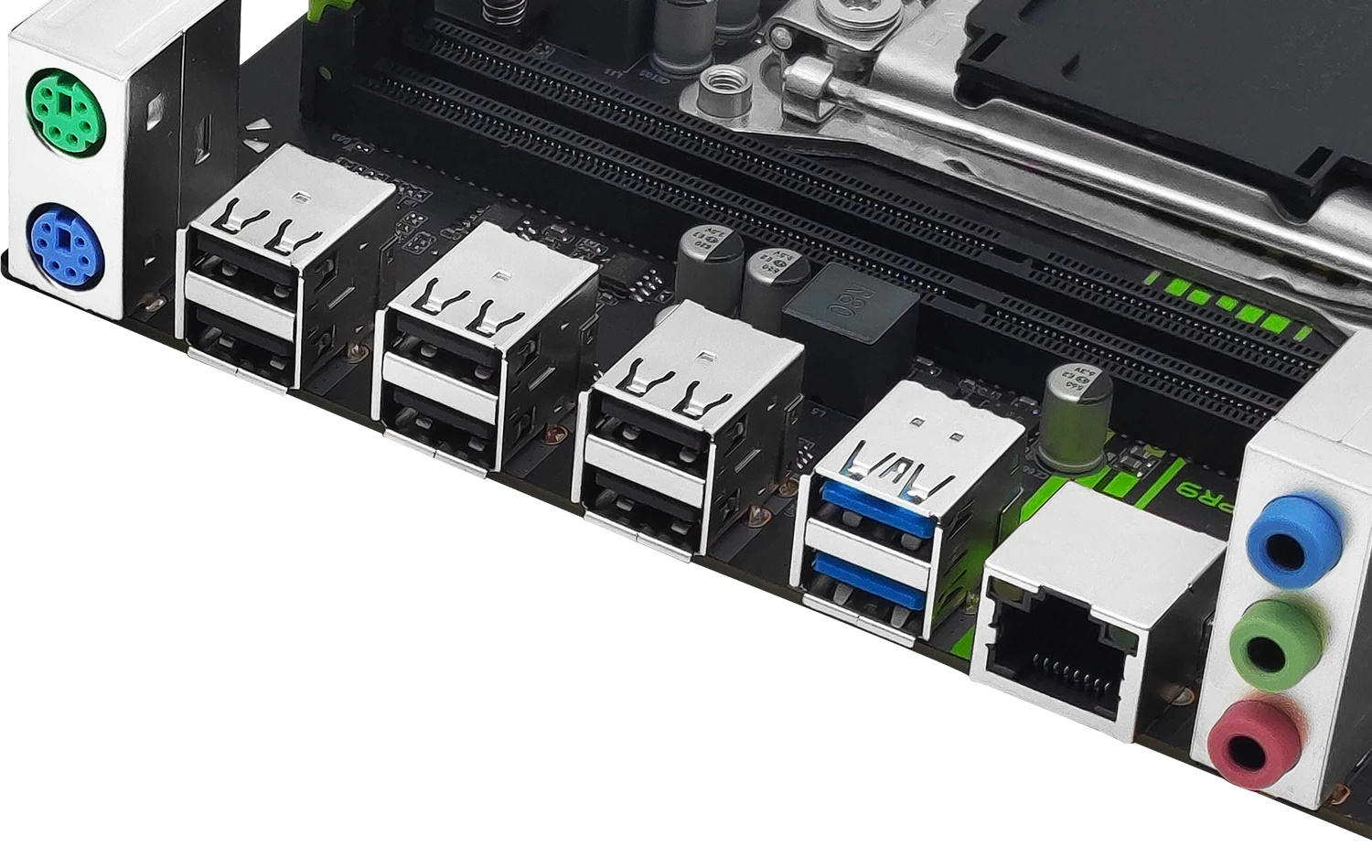

| Puertos PS/2 | 2 (mouse + teclado) |
| Puertos USB 3.0 | 2 (+ conector frontal) |
| Puertos USB 2.0 | 6 (+ conector frontal) |
| Red | LAN Gigabit (RTL8111 \ RTL8168) |
| Audio | 5.1 canales (ALC897) |
| Conector TPM 2.0 | No |
| Formato y dimensiones | mATX 215 x 185 mm |
| Precio aproximado |
La placa está basada en chipsets de escritorio B85, Q87 o Z97, y algunas unidades usan el C222 de clase servidor. Independientemente del PCH instalado, la funcionalidad general es la misma.
Como la mayoría de las placas económicas, la X99‑PR9 usa una etapa de potencia con tres fases dobladas (3×2), dos MOSFET por fase. Emplea MOSFET SM4377NHKP (50 A / 7 mΩ) y SM4522NHKP (110 A / 2.65 mΩ), drivers uP1961S (×3) y un controlador uP1649Q. Esta configuración maneja sin problemas CPUs de gama de entrada y media. Los modelos de mayor TDP (~120 W+) son posibles, pero recomendamos añadir flujo de aire extra sobre el VRM en esos casos.
Hay un conector de ventilador de 2 pines junto al disipador del VRM donde puedes conectar un pequeño blower — útil para añadir refrigeración localizada.
El almacenamiento consta de tres puertos SATA 6 Gb/s (SATA III) y una ranura M.2. La ranura M.2 soporta modos NVMe (por defecto) y SATA — para cambiar entre ellos es necesario ajustar los jumpers que se muestran en la imagen siguiente.
La PR9 no tiene un conector nativo para módulos TPM 2.0. En el PCB hay un conector DEBUG, igual que el COM, pero con los pines sin soldar. Si conectar un módulo TPM 2.0 te resulta indispensable, suelda los pines en el conector DEBUG y busca un módulo compatible con su pinout. Ten en cuenta que este conector tiene un paso de 2.0 mm, lo que complica un poco la búsqueda. Puedes leer más sobre TPM 2.0 en placas X99 chinas en este artículo.
Por lo demás, este modelo no se aleja mucho de otras opciones económicas y hereda la mayoría de los inconvenientes tradicionales de las placas chinas para LGA2011‑3:
- Activa la barra de estado: Ve a Ver (View) → Barra de estado (Status Bar).
- Haz clic derecho en la barra de estado (en la parte inferior) → Módulos HWMon → y desmarca PCH / Bibxy.
- Si esto no ayuda, desactiva todos los sensores y actívalos uno por uno para identificar al culpable.
Revisión 2.21

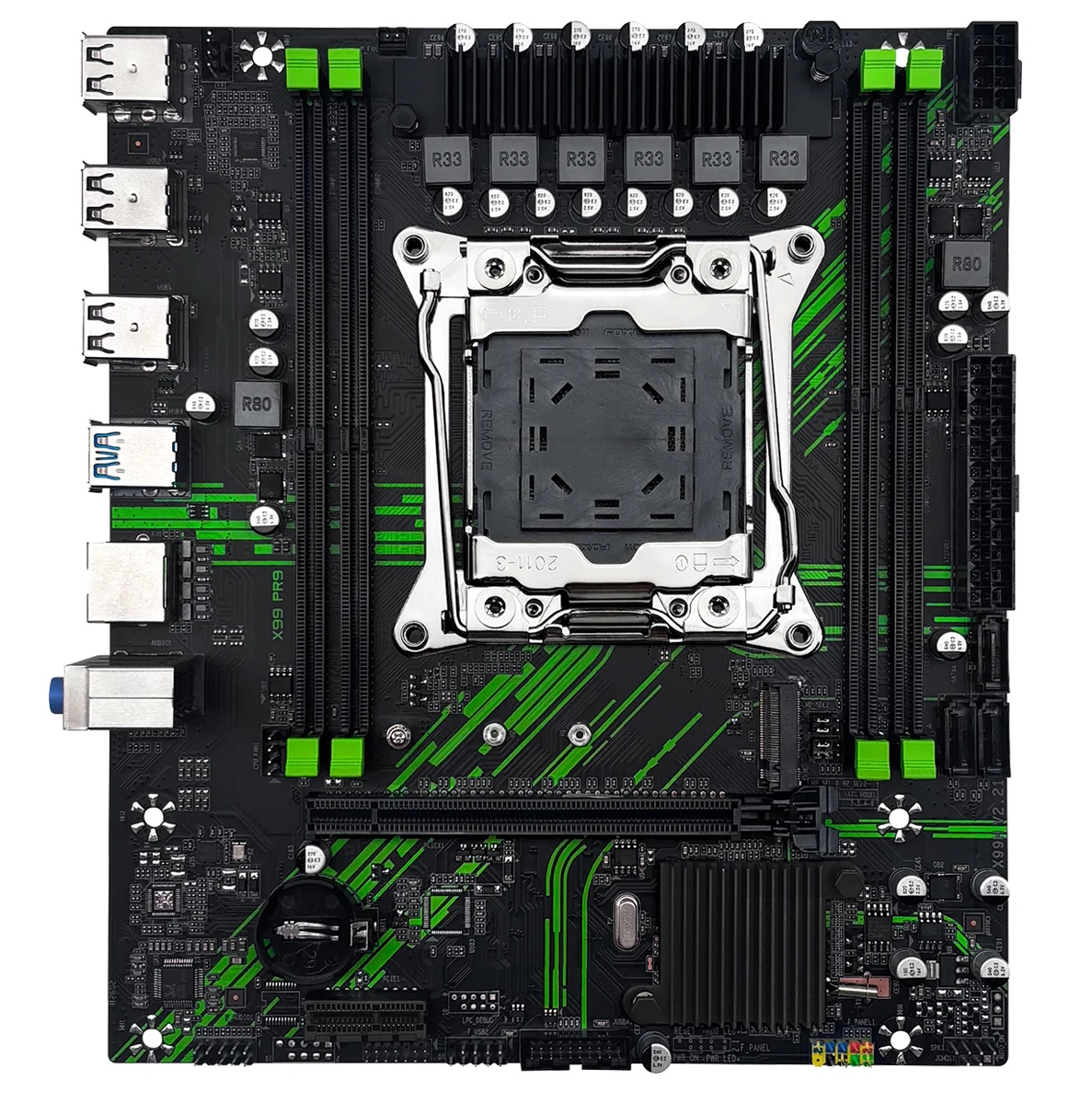

En 2026 apareció una nueva revisión de la placa que, en la práctica, es un producto completamente distinto. Viene identificada como X99H v2.21 y, al parecer, está basada en la revisión del mismo nombre de la X99H.
Igual que la placa que le sirvió de base, esta versión difiere bastante de la original. No tiene controlador Super I/O ni puertos PS/2. La ausencia del Super I/O abarató la producción, pero también dejó fuera por completo el control de ventiladores, el monitoreo de voltajes y algunas otras funciones. Aunque esta versión sí trae un conector TPM 2.0 nativo, compatible con módulos ASUS LPC de 14 pines, seguimos recomendando esperar antes de comprar esta placa.
Los archivos de BIOS de esta revisión no son compatibles con la PR9 original.
Capacidades de la BIOS (PR9 original)
La placa funciona con la BIOS típica de todas las placas X99 chinas, basada en código de American Megatrends. El firmware en sí también parece estar tomado de la X99H. Hay control de timings de memoria y ReBAR funciona, pero ahí terminan los puntos a favor. El firmware de fábrica no incluye Secure Boot y no puede trabajar con módulos TPM 2.0 (suponiendo que logres conectar uno). Del lado bueno, hay control independiente para el segundo conector de ventilador de 4 pines y una estabilidad general buena.
| Chipset | Versión y fecha del BIOS | Timings de RAM | ReBAR | Secure Boot y TPM2.0 | Desbloqueo de Turbo Boost | Undervolt | Notas y enlace |
|---|---|---|---|---|---|---|---|
| 8 Series PCH | 10/10/2023 Ver: X99HA00Q | + | + | - | - | - | BIOS original [Descargar] |
| 8 Series PCH | 10/10/2023 Ver: X99HA00Q | + | + | - | + | -50 mV | BIOS original + TBU [Descargar] |
| 8 Series PCH | 08/11/2022 X9MRA Ver:002 | + | - | + | + | -40 mV | BIOS modificado de la Machinist X99-MR9A. Flashea este firmware bajo tu propio riesgo; la recuperación solo es posible con un programador SPI. |
Guía simple para flashear la BIOS (Windows)
- Descarga FPTW 9.1.10 desde esta página.
- Abre el Símbolo del sistema como Administrador.
- Copia tu archivo de BIOS (
bios.binobios.rom) en la misma carpeta que FPTW. - En el Símbolo del sistema, navega a la carpeta de FPTW usando el comando
cd. - Flashea la BIOS con el siguiente comando:
fptw64 -f bios.bin
Nota: Sustituye bios.bin por el nombre real de tu archivo de BIOS modificado, si es diferente.
¿Error 103 en FPT? Si FPT se detiene con “There are no supported SPI flash devices installed”, normalmente solo significa que el chip flash de tu tarjeta no está en la lista de chips de FPT. Aquí explicamos cómo solucionar el error 103 de FPT.
Después de flashear, restablece los ajustes a valores predeterminados (Clear CMOS) antes del primer arranque.
Preguntas frecuentes
La placa no inicia, pantalla en negro, etc. ¿Qué hago?
Consulta nuestro artículo sobre los problemas más comunes de LGA2011‑3.
¿Dónde puedo encontrar controladores para esta placa?
La página con los controladores actuales para placas de socket 2011‑3 se encuentra aquí.
¿Hay un manual disponible, quizá en PDF?
El manual oficial de Machinist puede descargarse aquí.
¿Cómo conecto el panel frontal?
