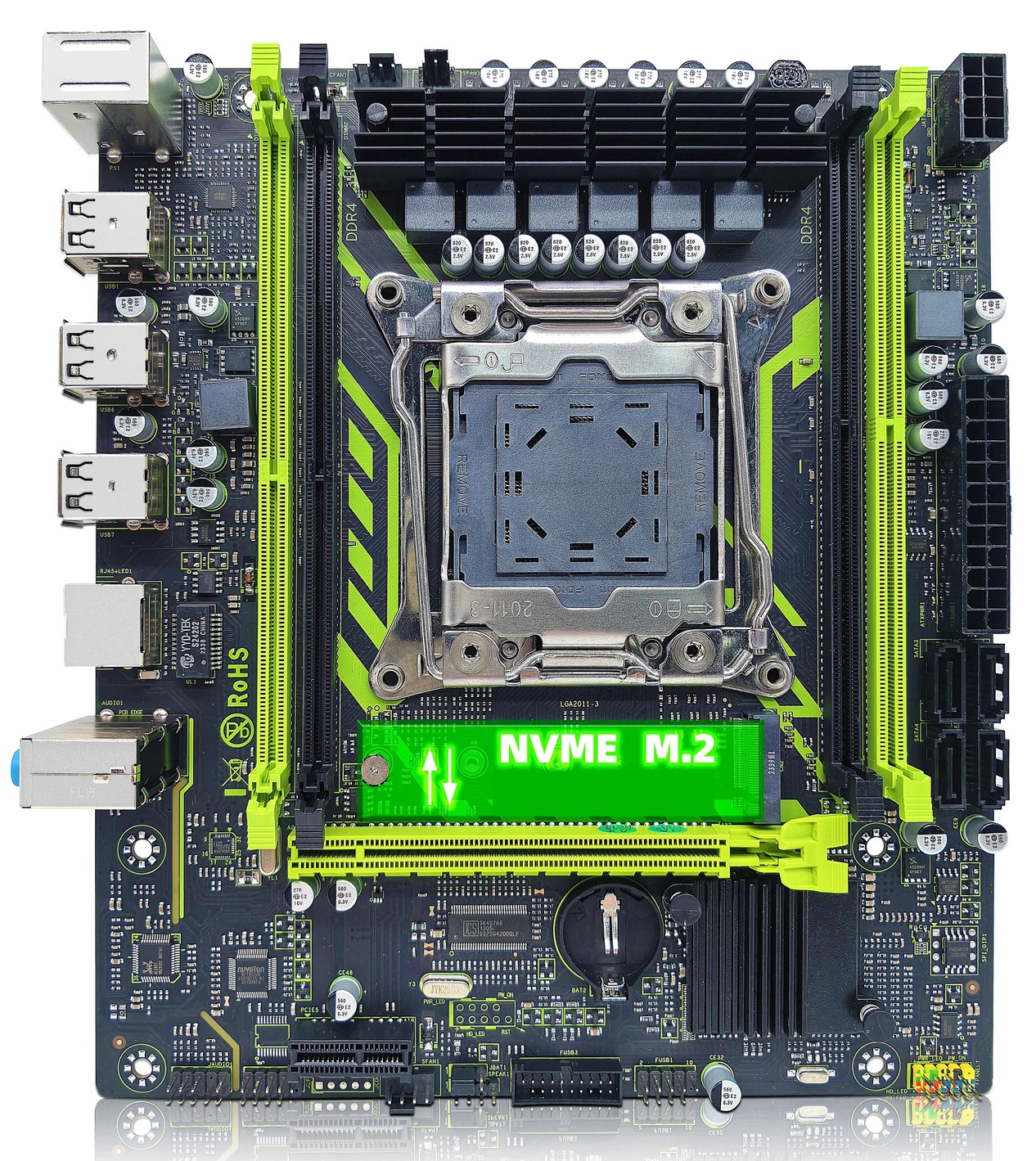

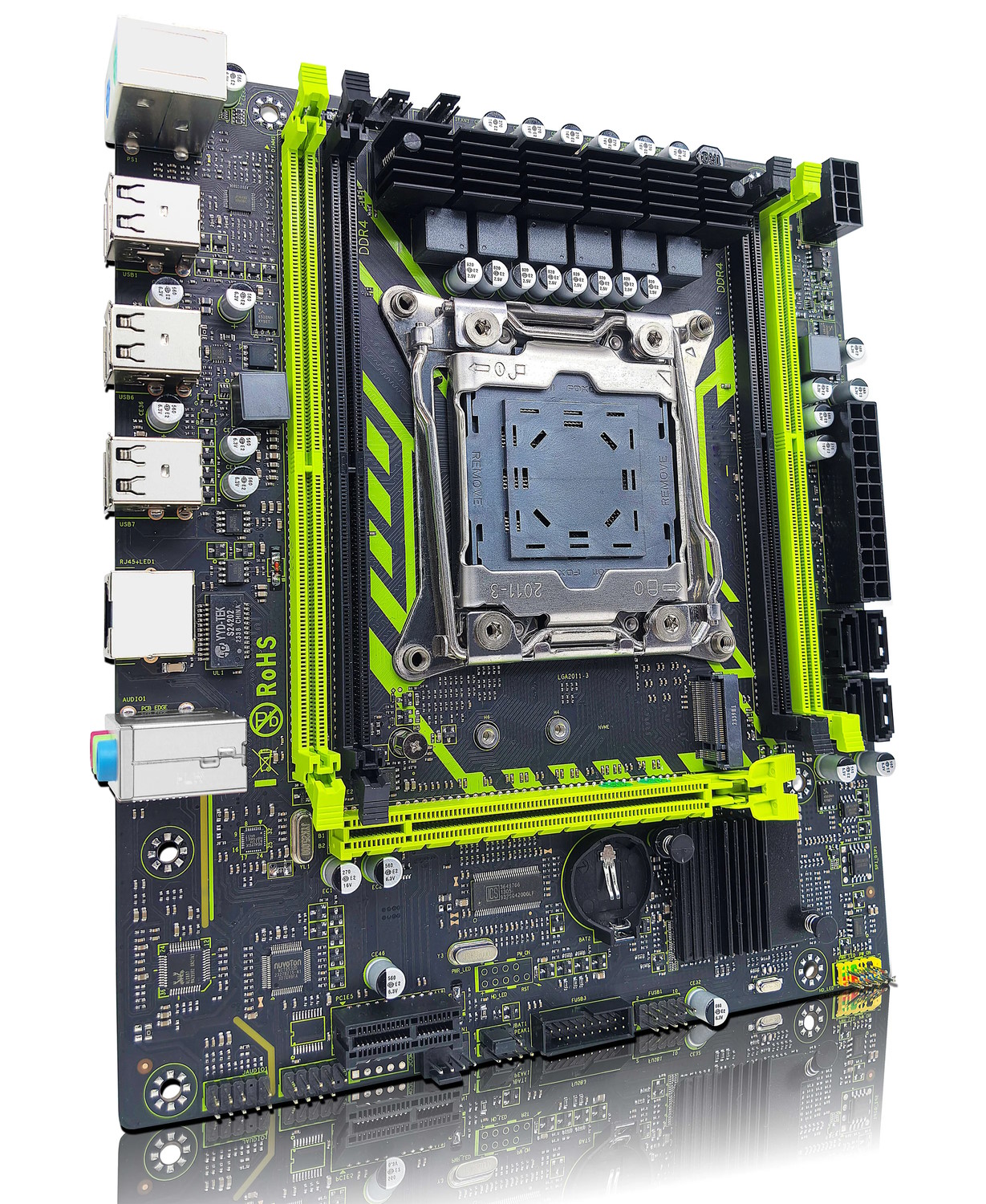

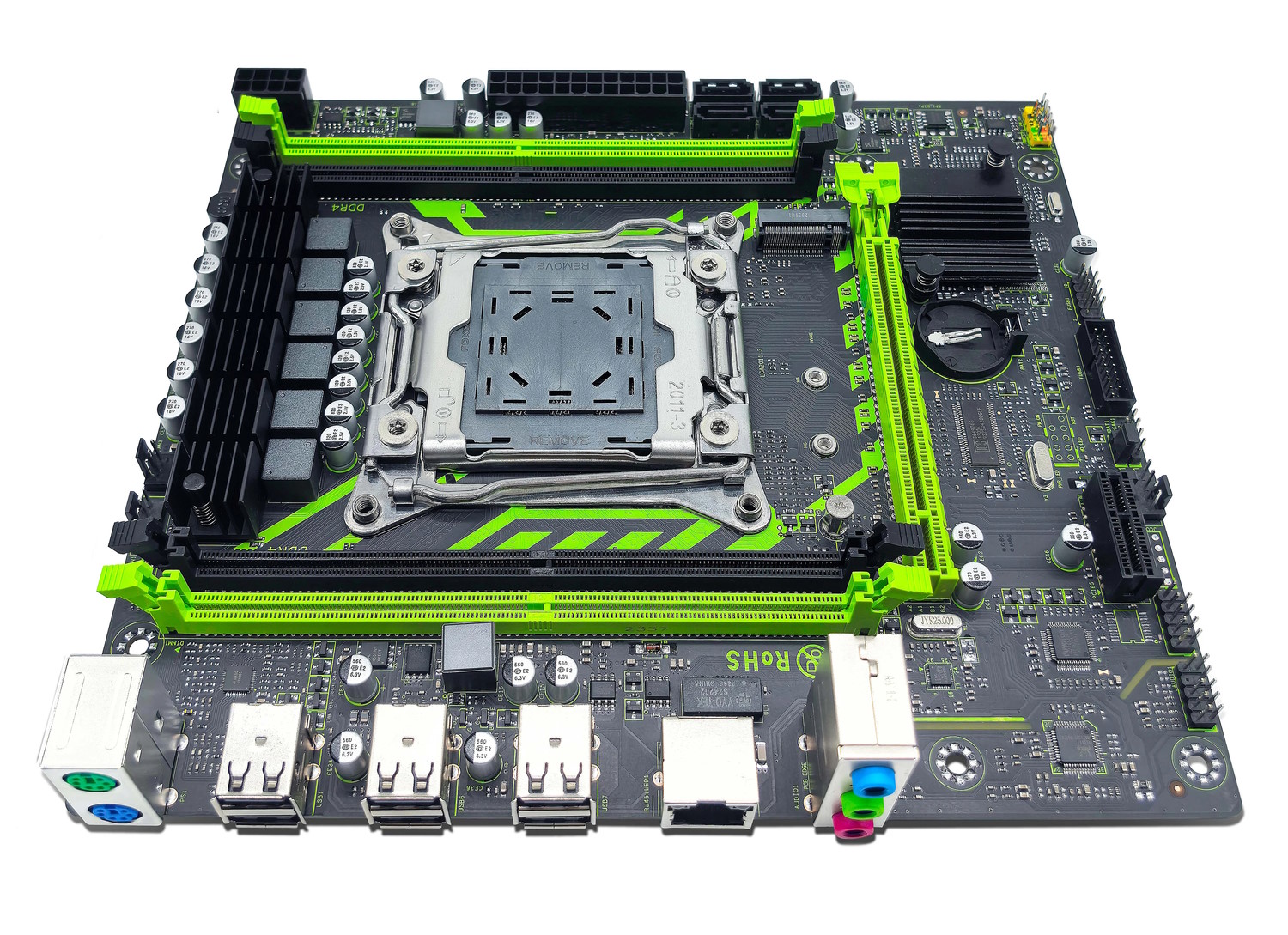

La ZSUS X99‑8D4 es de lo más barato que encontrarás en placas madre LGA2011‑3.
Es, esencialmente, una X99‑P4 recortada del mismo fabricante (incluso las serigrafías del PCB no cambian), orientada a ensambles de entrada. También existe una variante DDR3 llamada X99‑8D3 si optas por esa vía.
Hay varias tarjetas similares: ZSUS X99‑W (prácticamente la misma, pero en color blanco y con encabezado TPM 2.0) y Qiyida X99‑H5 (una ranura M.2 extra, pero sin encabezado TPM 2.0).
Esta tarjeta madre pertenece a la gama más baja dentro de las X99. Si estás pensando en comprarla, ten en cuenta que aunque el precio es muy tentador, la mayoría de las veces el ahorro no vale la pena.
Los fabricantes escatiman mucho en estos modelos, por lo que es muy probable que te topes con bastantes limitaciones tanto de hardware como de software. Algunas se pueden solucionar, pero te tomará tiempo, esfuerzo y casi seguro un programador SPI.
Si para ti es importante la funcionalidad, la facilidad para actualizar el BIOS y contar con puertos modernos, es mejor invertir un poco más en opciones más sólidas como la Qiyida X99 K9s, Qiyida X99 H9s o X99-XD4.
Especificaciones
| Modelo | X99-8D4 |
|---|---|
| Socket | LGA 2011-3 |
| Chipset | HM55 / H57/ H55 |
| Procesadores compatibles | Intel Core i7 (5000, 6000 series, Haswell-E/Broadwell-E) Intel Xeon E5-1600 v3/v4, E5-2600 v3/v4, E5-4600 v3/v4 (Haswell-EP/Broadwell-EP) |
| Configuración del VRM | 3 fases (6 virtuales con duplicadores) Total de MOSFETs: 12 (6 high-side + 6 low-side) |
| TDP máximo recomendado | hasta 90 W (procesadores v3) hasta 100 W (procesadores v4) |
| Memoria compatible | 4 x DDR4 DIMM (doble canal) con soporte para ECC y no ECC Capacidad máxima: 64 GB |
| Soporte para modo de suspensión | No |
| Ranuras de expansión | 1 x PCI-e x16 (Gen 3.0) 1 x PCI-e x1 (Gen 2.0) |
| Almacenamiento | 4 x SATA 2.0 1 x M.2 NVME (Gen 3.0 x4) |
| Conectores de ventilador | 1 x ventilador del CPU (4 pines) 2 x ventiladores del gabinete (3 pines) |

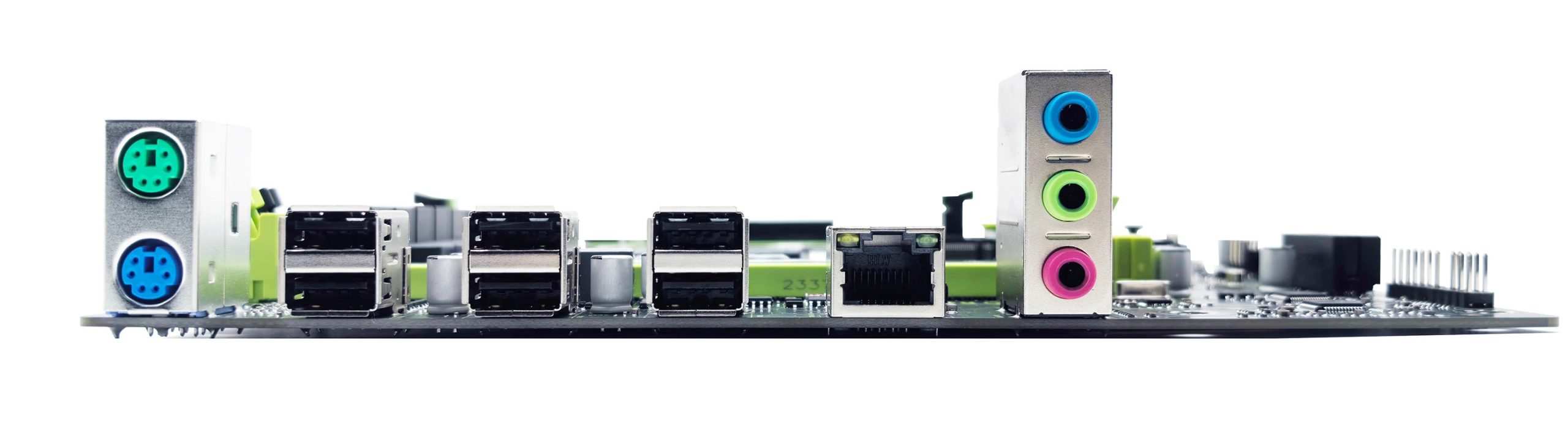

| Puertos PS/2 | 2 (mouse + teclado) |
| Puertos USB 3.0 | - |
| Puertos USB 2.0 | 6 (+ conector frontal) |
| Red | LAN Gigabit (RTL8168H \ RTL8111H) |
| Audio | 5.1 canales (ALC662 \ ALC897) |
| Conector TPM 2.0 | No |
| Conector JLPC1 | Sí (puede faltar en algunas revisiones) |
| Formato y dimensiones | mATX 215 x 190 mm |
| Precio aproximado |
Esta placa usa el chipset HM55 de Intel, diseñado originalmente para plataformas móviles Core i de 1ª generación en 2010. Es increíble que un PCH móvil de hace 15 años termine alimentando ensambles LGA2011‑3 en 2026.
Usar el HM55 mantiene el precio por debajo de las piedras, pero te obliga a renunciar a la mayoría de las funciones modernas: no hay USB 3.0, no hay SATA 6 Gb/s (SATA III) —aunque sí hay una ranura M.2— y solo una ranura PCIe x1 si quieres recuperar funciones faltantes mediante tarjetas de expansión.
Tampoco esperes mucho del audio integrado — aquí el objetivo es un sonido básico y funcional.
La entrega de energía es igual de básica: un diseño económico clásico de tres fases duplicadas (3×2). Esta configuración está bien para CPUs de entrada, pero no la fuerces.
No recomendamos procesadores de más de 100 W de TDP. Si es imprescindible, añade flujo de aire extra sobre el área del VRM.
Naturalmente, la X99‑8D4 llega con las típicas peculiaridades comunes en placas chinas:

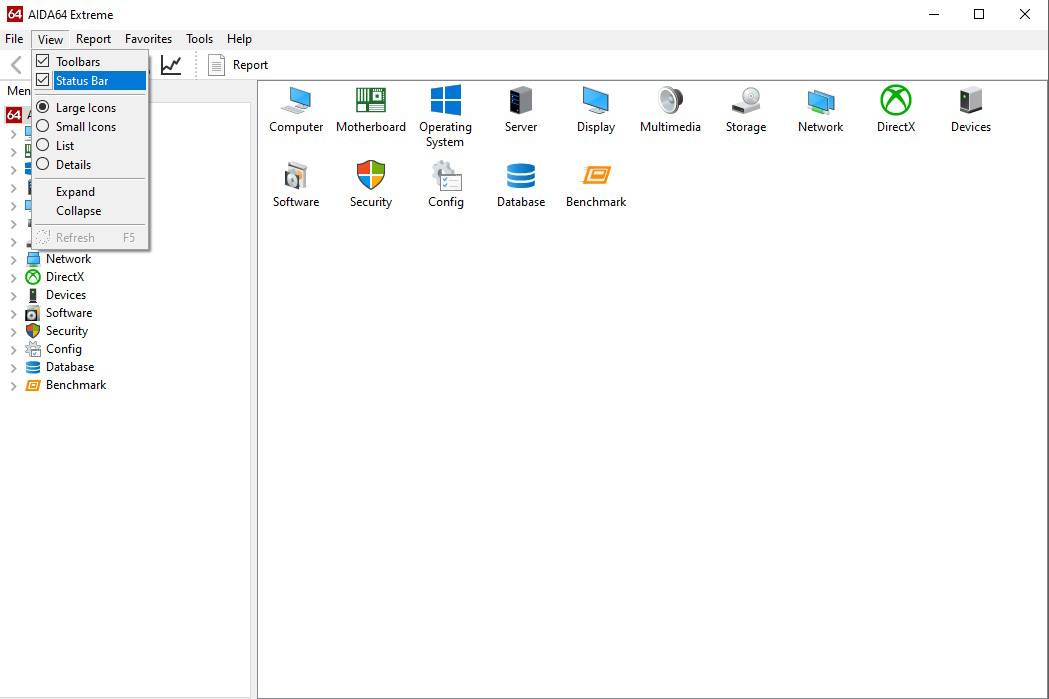

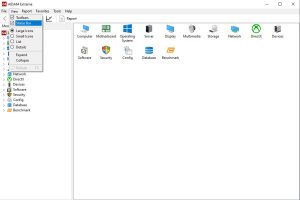

- Activa la barra de estado: Ve a Ver (View) → Barra de estado (Status Bar).

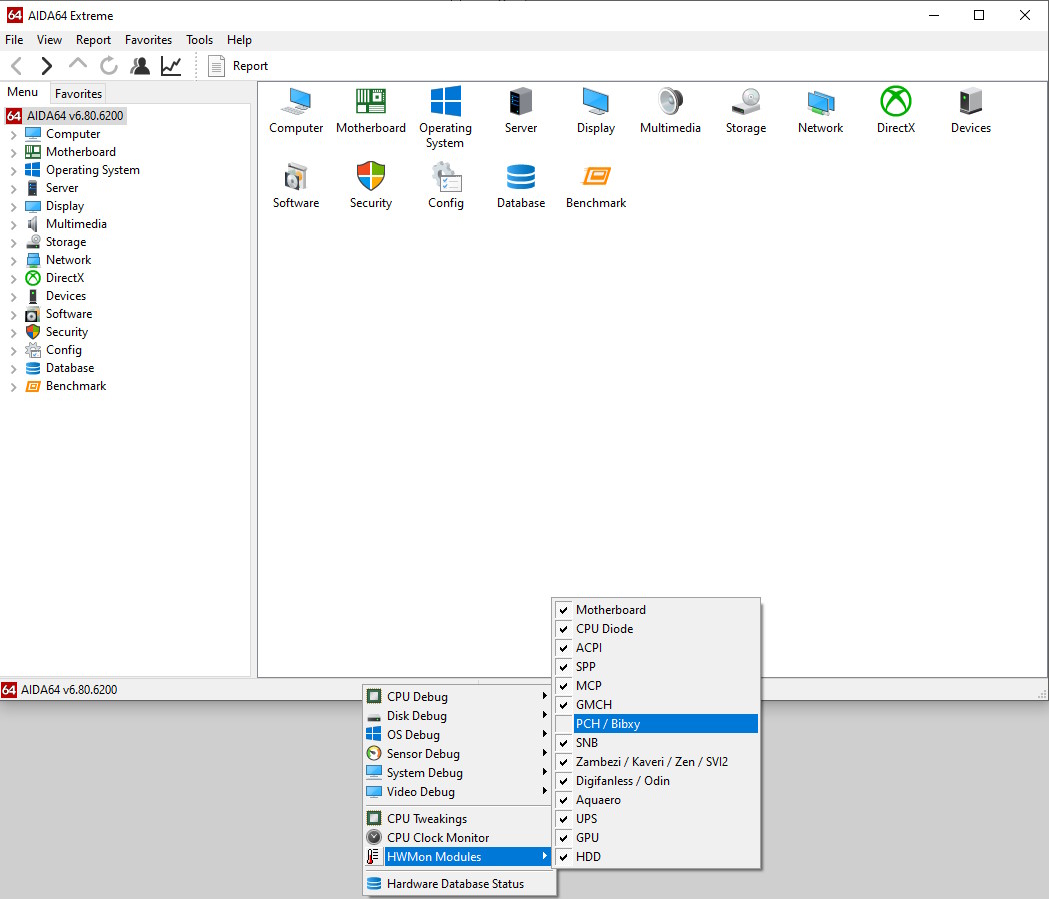

- Haz clic derecho en la barra de estado (en la parte inferior) → Módulos HWMon → y desmarca PCH / Bibxy.
- Si esto no ayuda, desactiva todos los sensores y actívalos uno por uno para identificar al culpable.
Versiones

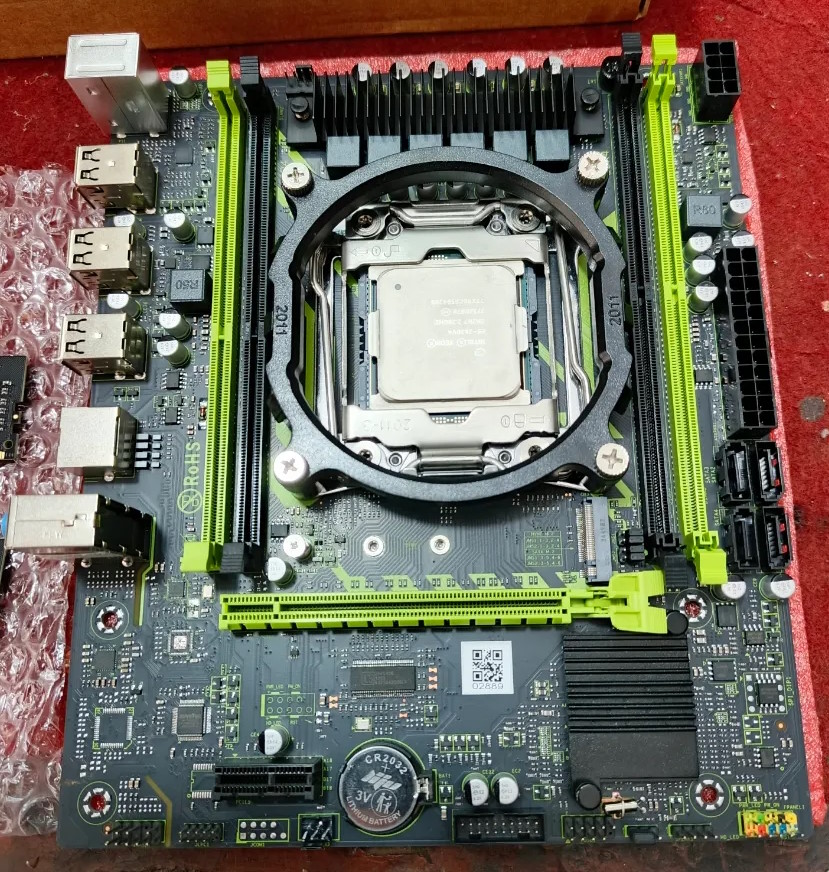

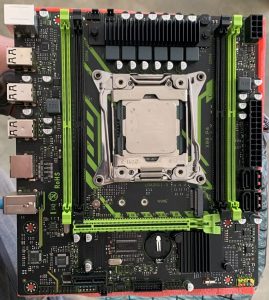

Existen al menos dos revisiones. La diferencia principal es la compatibilidad con unidades M.2: la primera revisión funciona solo con unidades NVMe, mientras que la segunda añade jumpers para cambiar la ranura a modo NGFF (SATA).
Nota sobre TPM 2.0: No hay un encabezado dedicado para TPM 2.0, pero la placa expone un encabezado JLPC1 (LPC) (dependiente de la revisión) que puede aceptar módulos TPM 2.0 por LPC. Necesitarás un módulo compatible y firmware UEFI/BIOS con soporte TPM; en algunas placas esto requiere firmware de terceros o modificado. Más información sobre TPM 2.0 en placas X99 chinas aquí.
Capacidades de la BIOS
La BIOS de fábrica viene con el código clásico de American Megatrends, no tiene interfaz gráfica (GUI) moderna y carga con las típicas limitaciones de este tipo de firmware.
Los chipsets de la serie 5 causan verdaderos dolores de cabeza al hacer respaldos y flashear la BIOS. Herramientas estándar como la Intel Flash Programming Tool no funcionan con estas plataformas. AFUDOS / AFUWIN solo pueden volcar la región de la BIOS. El flasheo completo y el respaldo completo requieren un programador de hardware.
Si necesitas funciones como ajustes de timings DRAM u overclocking de CPUs desbloqueadas, esta placa te va a quedar a deber.
Si cuentas con un programador, quizá puedas flashear firmware de placas similares como Huananzhi X99‑P4T, Huananzhi X99E‑K4 o Qiyida X99-H5 — procede bajo tu propio riesgo.
| Chipset | Versión y fecha del BIOS | Timings de RAM | ReBAR | OC de CPU desbloqueado | Desbloqueo de Turbo Boost | Undervolt | Soporte para Secure Boot y TPM2.0 | Notas y enlace |
|---|---|---|---|---|---|---|---|---|
| HM55 | X99P3 Ver:003 02/22/2024 | - | + | - | - | - | + | BIOS original de la X99-8D3. Solo para grabar con programador SPI. No probado. [Descargar] |
| HM55 | X99E Ver:1.0 10/27/2023 | - | + | - | - | - | + | BIOS original de la Huananzhi X99E-K4. Solo para grabar con programador SPI. No probado. [Descargar] |
| HM55 | X9PD3 Ver:001 10/31/2023 | - | + | - | + | -50 mV | + | BIOS modificado (basado en la Huananzhi X99-P4T). Solo para grabar con programador SPI. No probado. Las ranuras de RAM principales podrían haber cambiado. [Descargar] |
| H57 | X99P4 Ver:006 04/30/2025 | + | + | - | - | - | + | BIOS original de la tarjeta X99-8D4 V9.02. Solo para grabar con programador SPI. No probado. [Descargar] |
Las tarjetas madre con chipsets de la serie 5 suelen dar problemas al desactivar el CSM o activar el Secure Boot. Si te topaste con este tipo de problemas tras cambiar esos ajustes, checa nuestra guía de solución.
Preguntas frecuentes
La placa no inicia, pantalla en negro, etc. ¿Qué hago?
Consulta nuestra guía sobre los problemas más comunes de LGA2011‑3.
¿Dónde puedo encontrar los drivers para esta placa?
Nuestra colección actual de drivers para placas de socket 2011‑3 está aquí.
¿Hay un manual disponible, quizá en PDF?
El manual oficial de ZSUS puede descargarse aquí.
¿Dónde está ubicado el chip de la BIOS?
A la derecha del disipador del chipset — puedes conectar un programador directamente.
¿Cómo conecto el panel frontal?
Conclusión
Reseña de OldRigRevive
5.0
3.5
2.0
2.5
“La ZSUS X99‑8D4 es probablemente la placa LGA2011‑3 más recortada que hemos visto: sin puertos modernos, un VRM débil, PCB muy delgado, una BIOS prehistórica y muchas complicaciones para flashearla. Aun así, te da un sistema funcional por muy poco dinero. Si tu presupuesto es extremadamente ajustado, tiene sentido; de lo contrario, te conviene algo más pulido — por ejemplo, la Qiyida X99 K9s con su BIOS de fábrica comparativamente decente.”
