La X8-VB es una placa ITX ultraeconómica para LGA1150, fabricada por Angthumb.
Es la sucesora de la no muy afortunada X7-VB para socket 1155. Heredó casi todos los defectos de su antecesora y es mucho menos común que la popular B8H del mismo fabricante.
Especificaciones
| Modelo | X8-VB v2.11 |
|---|---|
| Socket | LGA 1150 |
| Chipset | H81 |
| Procesadores compatibles | Intel Core i3/i5/i7, Xeon E3, Pentium, Celeron Generación: 4 (Haswell) |
| Configuración del VRM | 3 fases Total de MOSFETs: 6 (1 high-side + 1 low-side) |
| Memoria compatible | 2 x DDR3 DIMM (doble canal) Capacidad máxima: 16 GB Frecuencia máxima: 1600 Mhz |
| Soporte para modo de suspensión | No |
| Ranuras de expansión | 1 x PCI-e x8 (Gen 2.0) |
| Almacenamiento | 3 x SATA 2.0 1 x M.2 (NVME/NGFF, Gen 2.0 x4) |
| Conectores de ventilador | 1 x ventilador del CPU (4 pines) 1 x ventilador del gabinete (3 pines) |
| Puertos PS/2 | - |
| Puertos USB 3.0 | 2 (+ conector frontal) |
| Puertos USB 2.0 | 4 (+ conector frontal) |
| Red | 10/100 Mbps (RTL8105E) / 1 Gbps (RTL8111) (depende de la revisión de la tarjeta madre) |
| Audio | 5.1 canales (ALC887) |
| Chip del BIOS | Winbond 25q32jvsiq |
| Conector JLPC1/DEBUG | Sí |
| Conector TPM 2.0 | LPC de 14 pines estilo MSI (depende de la revisión de la tarjeta madre) |
| Capas del PCB | 4 |
| Formato y dimensiones | ITX, 170 x 170 mm |
| Precio aproximado |
A simple vista, la placa es idéntica a la antigua X7-VB. Usa el chipset H81, de gama de entrada, lo que explica la falta de puertos modernos y que su única ranura PCIe se quede en la versión 2.0. Aunque es de tamaño x16, solo tiene 8 líneas conectadas, por lo que su ancho de banda equivale al de PCIe 3.0 x4, que no era gran cosa ni siquiera en los buenos tiempos de LGA1150.
Igual que antes, además de tres puertos SATA, la placa tiene una ranura M.2 de doble formato (SATA y NVMe) limitada a PCIe 2.0 x4. No tiene mucho sentido ponerle un SSD NVMe rápido y moderno, aunque incluso así irá bastante más rápido que por SATA. También se puede arrancar el sistema desde M.2.
El VRM tampoco cambió. Siguen siendo apenas 3 fases para el procesador, cada una con 2 MOSFET y sin disipador. Esta configuración va bien con los Core i5 de bajo consumo con sufijo S y T o con Xeon de servidor eficientes como el E3-1230L v3. Puedes instalar procesadores más potentes de 65–69 W, pero sin duda vas a necesitar flujo de aire directo sobre el VRM. Poner en esta placa los chips LGA1150 que más consumen es mala idea, pero si no te queda de otra, evita las cargas pesadas prolongadas.
Por lo demás, la placa prácticamente no cambió: el mismo PCB delgado, los mismos componentes básicos y nada de control de ventiladores ni monitoreo de hardware. En realidad, sus únicas ventajas frente a la X7-VB son que trae por lo menos dos puertos USB 3.0 y que es algo más probable que venga con un controlador de red gigabit en lugar de uno de 100 Mbit (aunque también hay variantes con este último).
Revisiones

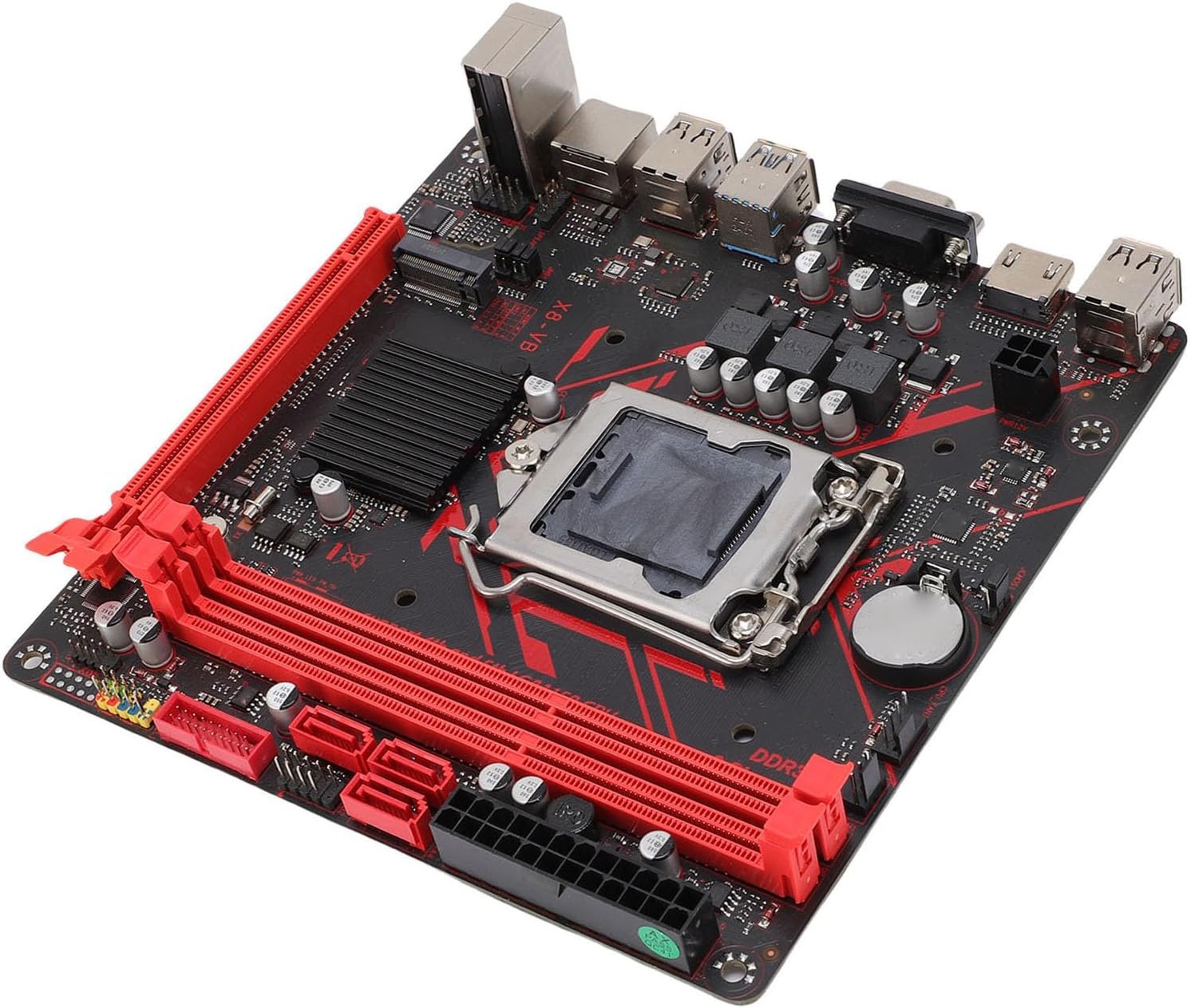

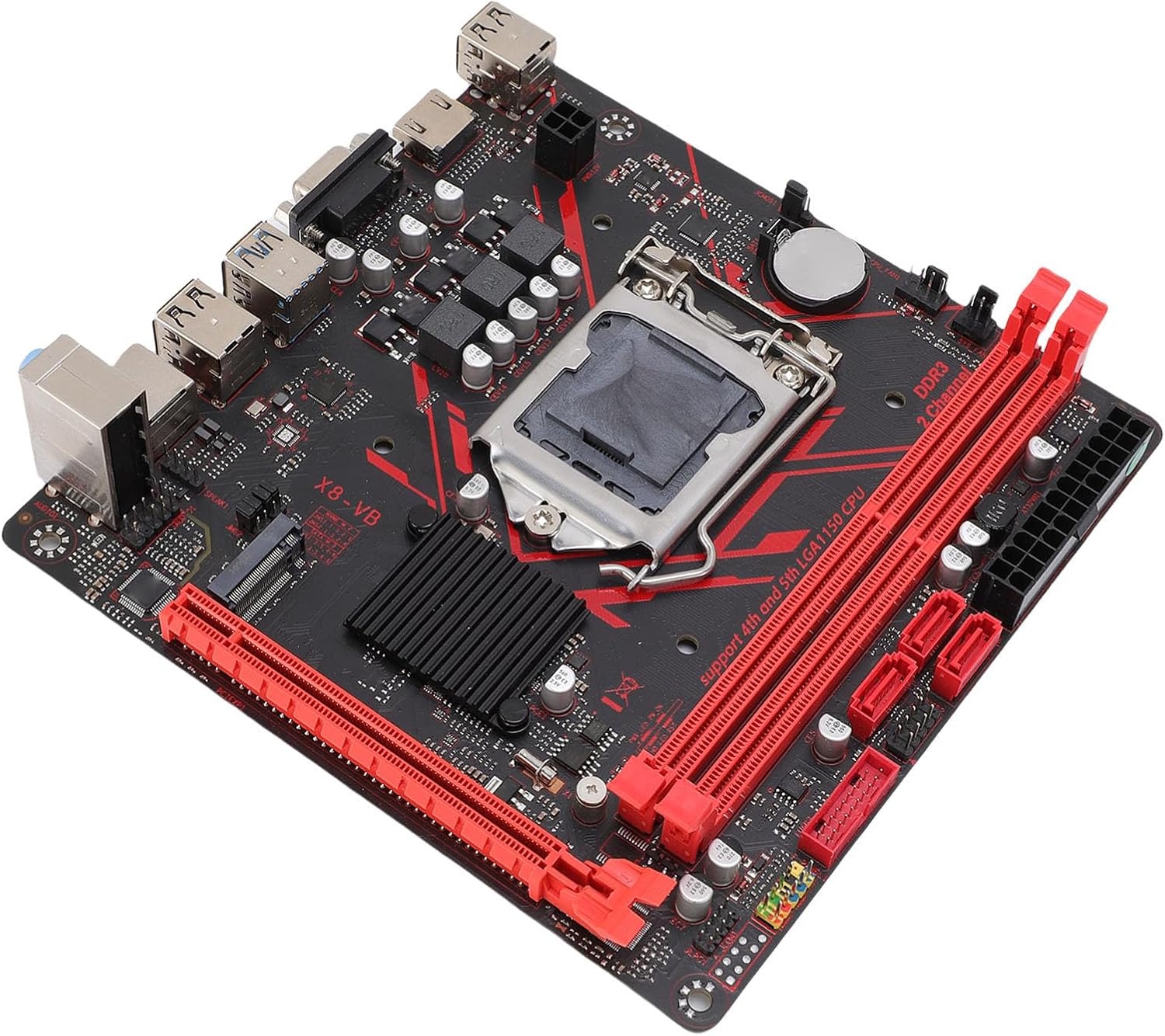

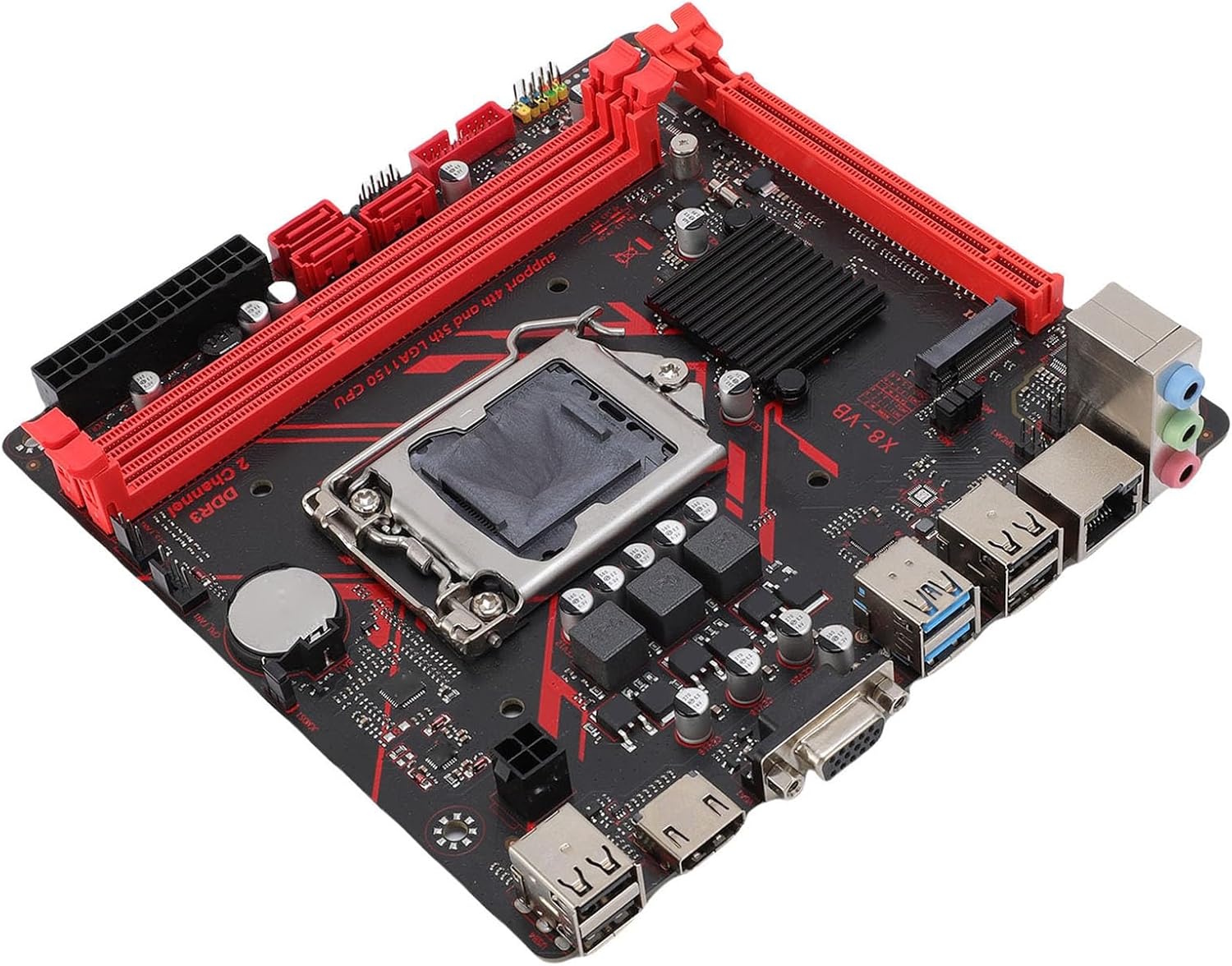

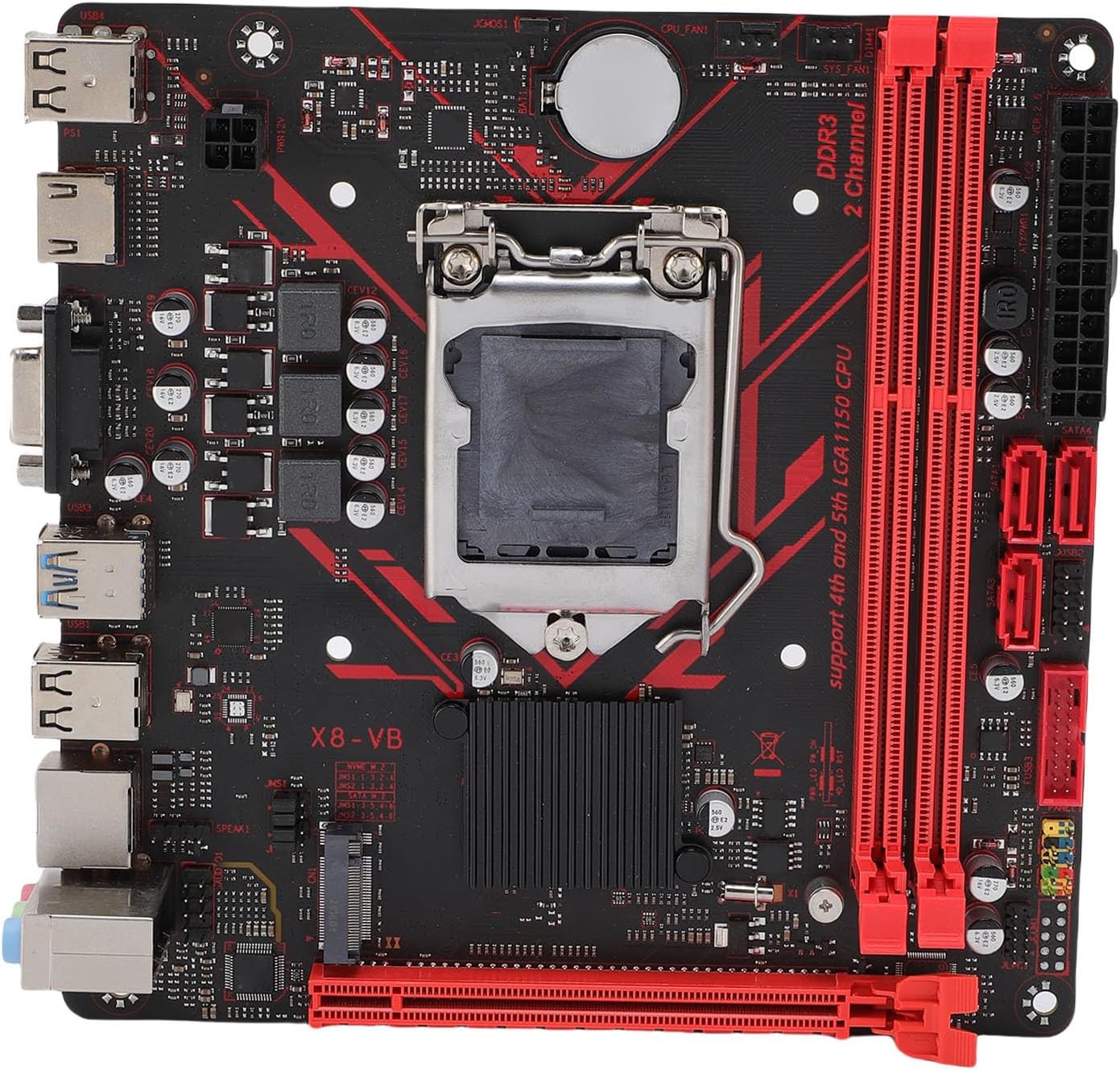

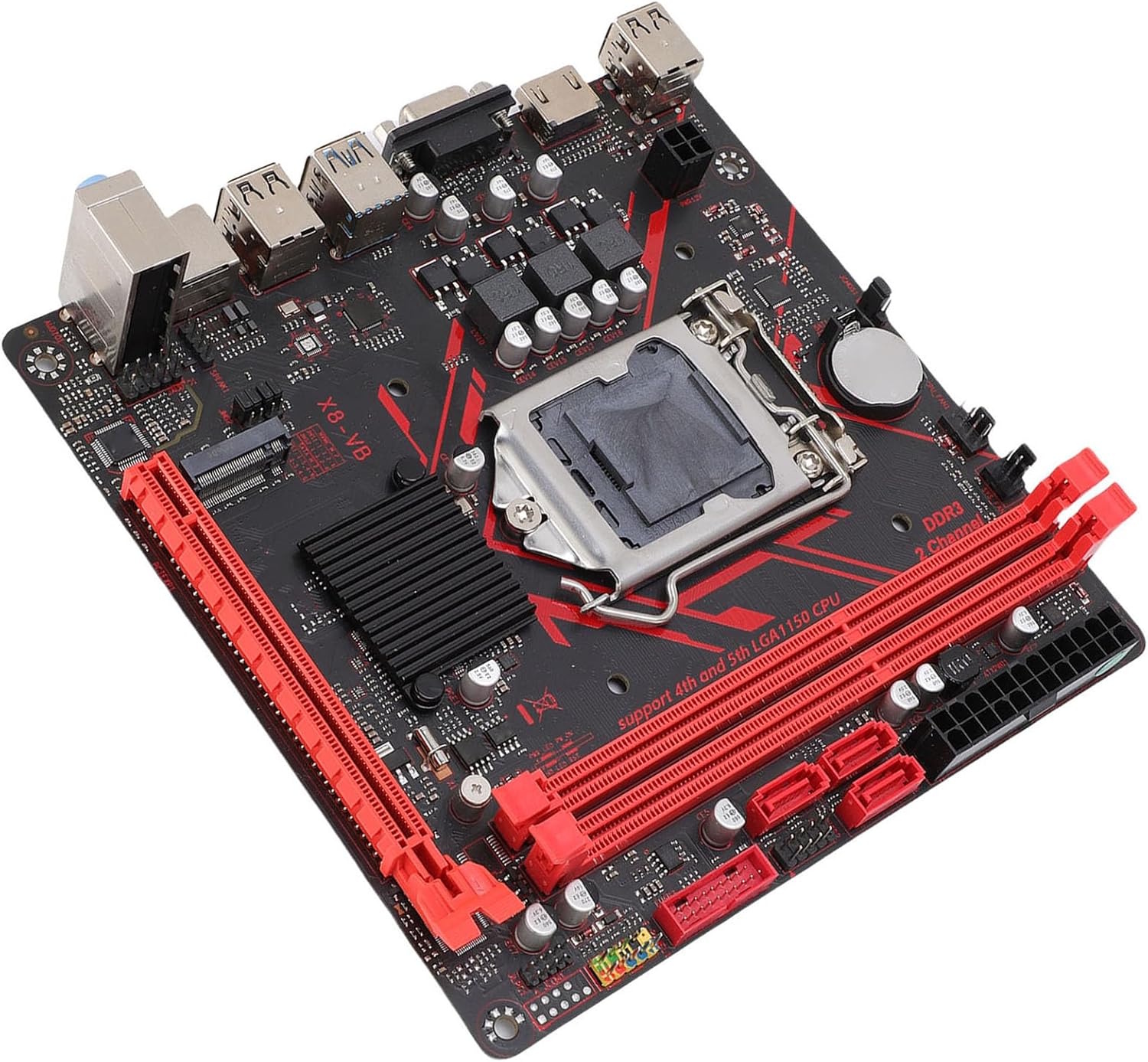

Se conocen al menos dos revisiones de la X8-VB: V2.0 y V2.11, aunque podría haber otras variantes más raras.
No hay registro de cambios y ambas revisiones se ven casi idénticas; lo único que vale la pena mencionar es el conector TPM 2.0, que apareció en la revisión 2.11.
Funciones de la BIOS
La placa trae una BIOS basada en Aptio IV, típica de las tarjetas madre chinas baratas. No hay grandes diferencias respecto al firmware de otras placas de Angthumb.
Incluye todas las funciones principales: Hyper-Threading y activación/desactivación de núcleos individuales, ajuste de timings de memoria, Above 4G Decoding, Secure Boot (sin probar) y soporte para TPM 2.0. Y, por supuesto, no faltan los defectos de siempre: sensores de temperatura que no funcionan, cero soporte para suspensión, un SmartFan que no sirve y un montón de opciones que no hacen nada. En pocas palabras, es un firmware del montón para placas chinas de la categoría «lo más barato posible».
| Revisión de la tarjeta | Versión y fecha del BIOS | Enlace |
|---|---|---|
| V2.0 | B8HVB Ver:002 10/29/2024 16:05:20 | [Descargar] |
Métodos para flashear la BIOS:
Preguntas frecuentes
¿Cómo cambio la ranura M.2 entre modo NVMe y SATA?
Con el equipo apagado, mueve los jumpers JMS1 y JMS2:
- Modo NVMe: posición derecha (predeterminada).
- Modo SATA: posición izquierda.
¿Cómo conecto el panel frontal?
¿Dónde está el chip de la BIOS?
A la derecha del disipador del chipset.
Conclusiones
Angthumb a veces logra sacar una placa decente, pero la X8-VB no es una de ellas. Esta tarjeta madre tiene recortes por todos lados, y lo único que de verdad la salva es que arranca. Claro, hasta una placa así puede servir para algo, pero si tienes la mínima posibilidad de elegir otra cosa, mejor evítala.
Si en 2026 buscas una placa LGA1150 nueva (o que al menos lo parezca), te conviene más echarle un ojo a la B8H y sus clones: así tendrás, como mínimo, más puertos y más líneas PCIe.
