X99 JS11 es la primera placa madre LGA2011‑3 de JieShuo —una marca conocida previamente principalmente por sus tarjetas gráficas—.
Sorprendentemente, este primer intento es bastante competitivo. Veamos más de cerca la placa.
Especificaciones
| Modelo | JieShuo X99 JS11 D4 v1.0 |
|---|---|
| Socket | LGA 2011-3 |
| Chipset | C612 |
| Procesadores compatibles | Intel Core i7 (5000, 6000 series, Haswell-E/Broadwell-E) Intel Xeon E5-1600 v3/v4, E5-2600 v3/v4, E5-4600 v3/v4 (Haswell-EP/Broadwell-EP) |
| Configuración del VRM | 4 fases (8 virtuales con duplicadores) Total de MOSFETs: 24 (8 high-side + 16 low-side) |
| Memoria compatible | 4 x DDR4 DIMM (cuatro canales) con soporte para ECC y no ECC Capacidad máxima: 128 GB |
| Soporte para modo de suspensión (S3) | No |
| Ranuras de expansión | 1 x PCI-e x16 (Gen 3.0) 1 x PCI-e x4 |
| Almacenamiento | 6 x SATA 3.0 2 x M.2 (NVME, Gen 3.0 x4) |
| Conectores de ventilador | 1 x ventilador del CPU (4 pines) 1 x ventilador del VRM (2 pines) 1 x ventilador del gabinete (4 pines) 1 x ventilador del gabinete (3 pines) |
| Puertos PS/2 | - |
| Puertos USB 3.0 | 2 (+ conector frontal) |
| Puertos USB 2.0 | 2 (+ conector frontal) |
| Red | LAN Gigabit (RTL8111 \ RTL8168) |
| Audio | 5.1 canales (ALC897) |
| Chip del BIOS | W25Q128JV |
| Super I/O | NCT5532D |
| Conector JLPC | Sí |
| Conector TPM 2.0 | LPC de 14 pines |
| Extras | Display de código POST Ranura x16 con refuerzo metálico Ranura M.2 para Wi-Fi |
| Formato y dimensiones | mATX 237 x 185 mm |
| Precio aproximado |

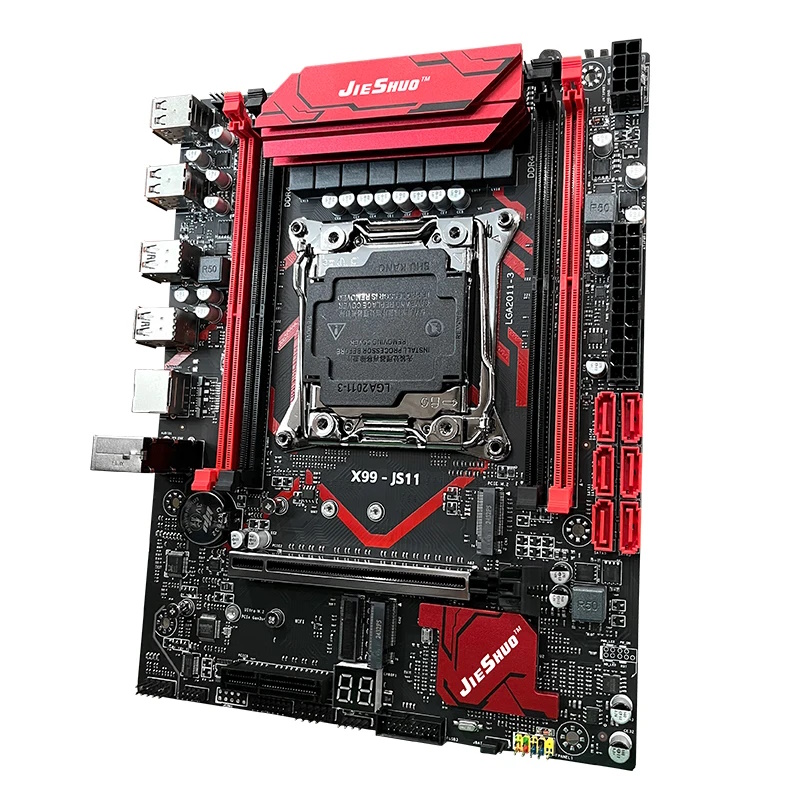

El estilo de la placa usa una paleta negro con rojo que recuerda a la Machinist X99‑RS9. Para un aspecto más pulido, la ranura principal PCIe x16 está reforzada con metal.
La JS11 está construida sobre el chipset C612 de clase servidor, por lo que no sufre escasez de E/S. El almacenamiento incluye seis puertos SATA III y dos ranuras M.2 NVMe solo PCIe (no se soporta el modo M.2 SATA). Para periféricos, obtienes cuatro USB 2.0 y cuatro USB 3.0 (no hay puertos PS/2, así que teclados y ratones antiguos requerirán adaptadores). Los controladores de audio y red son los típicos de las placas X99 chinas y no hay capacitores de filtrado en la ruta de audio.
Una de las fortalezas del modelo es su robusta entrega de energía: ocho fases virtuales con tres MOSFET por fase, cubiertas por un disipador de tamaño medio. Esta configuración está entre los diseños más fuertes que vemos en placas chinas y puede manejar sin demasiados problemas las CPU tope de la plataforma.
Otros aspectos positivos incluyen una soldadura decente, un chip de BIOS Winbond, un display de códigos POST, una ranura M.2 para Wi‑Fi y soporte para TPM 2.0.
También están presentes los inconvenientes habituales que se ven en la mayoría de las placas chinas: sin modo de suspensión (S3) funcional, un sensor de consumo de la CPU que subreporta y algunos detalles por pulir en el firmware.
Versión DDR3 de la JS11
También existe una placa vendida con el mismo nombre para CPUs cuyo controlador de memoria puede operar con DDR3.
Sin embargo, en la práctica es un diseño completamente diferente, a pesar del nombre idéntico. Cubrimos esa placa en una reseña aparte.
Capacidades de la BIOS
La placa ejecuta una UEFI/BIOS clásica basada en Aptio V. No esperes una interfaz elegante ni un control de ratón pulido, pero funcionalmente el firmware supera a la mayoría de las BIOS de fábrica. De inicio, tienes controles de timings de memoria, Secure Boot y configuración de TPM 2.0; también están disponibles Resizable BAR (ReBAR) y Above 4G Decoding, y Wake‑on‑LAN realmente funciona.
También hay desventajas: un sensor de temperatura de la placa no funcional (no te alarmes si ves lecturas por encima de 100 °C), control Smart Fan limitado a encabezados de 4 pines y otras pequeñas peculiaridades comunes a esta clase de firmware.
Guía simple para flashear la BIOS (Windows)
| Versión y fecha del BIOS | Timings de RAM | ReBAR | Desbloqueo de Turbo Boost | Undervolt | Secure Boot y TPM2.0 | Notas y enlace |
|---|---|---|---|---|---|---|
| X9JS1 Ver:001 10/22/2024 | + | + | - | - | + | BIOS original [Descargar] |
| X9JS1 Ver:001 10/22/2024 | + | + | + | + | + | BIOS original + TBU para CPU V3 [Descargar] |
- Descarga Intel Flash Programming Tool (FPTW) 9.1.10 desde esta página.
- Abre el Símbolo del sistema como Administrador.
- Copia tu archivo de BIOS (
bios.binobios.rom) en la misma carpeta que FPTW. - En el Símbolo del sistema, navega a la carpeta de FPTW usando
cd. - Haz primero un respaldo:
fptw64 -d backup.bin - Flashea la BIOS:
fptw64 -f bios.bin
Notas: Sustituye bios.bin por el nombre real del archivo. Si FPT indica que no puede acceder a partes de la BIOS, reinicia, entra al BIOS setup y desactiva la protección de escritura (IntelRCSetup → PCH Configuration → Security Configuration → BIOS Lock: Disable).
¿Error 103 en FPT? Si FPT se detiene con “There are no supported SPI flash devices installed”, normalmente solo significa que el chip flash de tu tarjeta no está en la lista de chips de FPT. Aquí explicamos cómo solucionar el error 103 de FPT.
Después de flashear, recomendamos restablecer la configuración o limpiar el CMOS.
Preguntas frecuentes
¿Cómo conecto el encabezado del panel frontal?
La placa no arranca, pantalla en negro, etc. ¿Qué hago?
Consulta nuestro artículo sobre los problemas más comunes de LGA2011‑3.
¿Dónde puedo encontrar controladores para esta placa?
La página con los controladores actuales para placas de socket 2011‑3 se encuentra aquí.
¿Dónde está ubicado el chip de la BIOS?
A la derecha del disipador del chipset.
¿Qué módulo TPM 2.0 es compatible con esta placa?
Necesitas un módulo TPM 2.0 LPC de 14 pines de MSI — por ejemplo, este.
¿Cómo se compara la JieShuo X99 JS11 con otras tarjetas madre X99 chinas?
Consulta nuestra tabla comparativa de tarjetas madre X99, con las especificaciones clave lado a lado.
