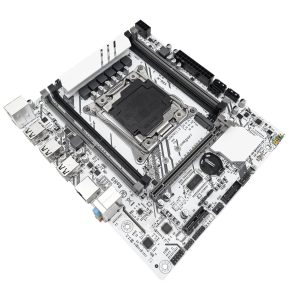

ZSUS X99‑W es una de las placas LGA2011‑3 blancas más económicas. Ofrece un conjunto de funciones mínimo pero, a diferencia de muchos competidores, incluye un encabezado TPM 2.0.
Técnicamente, la placa es casi idéntica a la ZSUS X99‑8D4.
Esta tarjeta madre pertenece a la gama más baja dentro de las X99. Si estás pensando en comprarla, ten en cuenta que aunque el precio es muy tentador, la mayoría de las veces el ahorro no vale la pena.
Los fabricantes escatiman mucho en estos modelos, por lo que es muy probable que te topes con bastantes limitaciones tanto de hardware como de software. Algunas se pueden solucionar, pero te tomará tiempo, esfuerzo y casi seguro un programador SPI.
Si para ti es importante la funcionalidad, la facilidad para actualizar el BIOS y contar con puertos modernos, es mejor invertir un poco más en opciones más sólidas como la Qiyida X99 K9s, Qiyida X99 H9s o X99-XD4.
Especificaciones
| Modelo | X99-W |
|---|---|
| Socket | LGA 2011-3 |
| Chipset | HM55 / H57/ H55 |
| Procesadores compatibles | Intel Core i7 (5000, 6000 series, Haswell-E/Broadwell-E) Intel Xeon E5-1600 v3/v4, E5-2600 v3/v4, E5-4600 v3/v4 (Haswell-EP/Broadwell-EP) |
| Configuración del VRM | 3 fases (6 virtuales con duplicadores) Total de MOSFETs: 12 (6 high-side + 6 low-side) |
| TDP máximo recomendado | hasta 90 W (procesadores v3) hasta 100 W (procesadores v4) |
| Memoria compatible | 4 x DDR4 DIMM (doble canal) con soporte para ECC y no ECC Capacidad máxima: 64 GB |
| Soporte para modo de suspensión | No |
| Ranuras de expansión | 1 x PCI-e x16 (Gen 3.0) 1 x PCI-e x1 (Gen 2.0) |
| Almacenamiento | 3 x SATA 2.0 1 x M.2 NGFF/NVME (Gen 3.0 x4) |
| Conectores de ventilador | 1 x ventilador del CPU (4 pines) 2 x ventiladores del gabinete (3 pines) |
| Puertos PS/2 | 2 (mouse + teclado) |
| Puertos USB 3.0 | - |
| Puertos USB 2.0 | 6 (+ conector frontal) |
| Red | LAN Gigabit (RTL8168H \ RTL8111H) |
| Audio | 5.1 canales (ALC662 \ ALC897) |
| Conector TPM 2.0 | LPC de 14 pines |
| Conector JLPC1 | Sí |
| Formato y dimensiones | mATX 215 x 190 mm |
| Precio aproximado |
La X99‑W está construida sobre chipsets muy básicos de la era HM55/H57, lo que se traduce en una fuerte escasez de E/S moderna. La placa carece tanto de SATA III como de USB 3.0. Si bien la ausencia de SATA más rápido puede compensarse parcialmente con una ranura M.2 de doble modo, la falta de USB 3.0 tendrás que tolerarla —o usar la única ranura x1 para una tarjeta de expansión USB 3.0.
Por lo demás, la placa prácticamente refleja a la ZSUS X99‑8D4 —pero incluso este diseño sencillo ha sido optimizado en costos nuevamente: hay un puerto SATA II menos, se han simplificado las magnéticas del RJ45 LAN (aislamiento galvánico) y se ha reducido el banco de capacitores de salida del VRM (aunque algunas revisiones de la X99‑8D4 usan la misma cantidad de capacitores).
En todo lo demás, es la misma placa “lo más barato posible” —ahora con encabezado TPM 2.0 y en color blanco. También están aquí los inconvenientes conocidos: PCB delgado, audio integrado mediocre, VRM de tres fases dobladas pensado para CPUs de entrada, un sensor de consumo de CPU que reporta valores irrealmente bajos, sin modo de suspensión (S3) y un UEFI/BIOS con las asperezas habituales.
Capacidades de la BIOS
La placa ejecuta un UEFI/BIOS AMI Aptio V con una interfaz muy básica. Entre las funciones destacadas se incluyen Resizable BAR (ReBAR), Above 4G Decoding, Secure Boot y configuración para módulos TPM. El firmware no expone controles de timings de memoria.
Están presentes todas las carencias conocidas del firmware chino: un sensor de temperatura de la placa inoperante (no te alarmes si ves lecturas por encima de 100 °C), control Smart Fan limitado a encabezados de 4 pines y numerosas opciones —algunas de las cuales simplemente no funcionan.
Los chipsets de la serie 5 causan verdaderos dolores de cabeza al hacer respaldos y flashear la BIOS. Herramientas estándar como la Intel Flash Programming Tool no funcionan con estas plataformas. AFUDOS / AFUWIN solo pueden volcar la región de la BIOS. El flasheo completo y el respaldo completo requieren un programador de hardware. Si tienes uno, podrías cross‑flashear firmware de placas similares —como Huananzhi X99‑P4T, Huananzhi X99E‑K4 o Qiyida X99‑H5— bajo tu propio riesgo.
Imágenes de BIOS de modelos técnicamente similares:
| Chipset | Versión y fecha del BIOS | Timings de RAM | ReBAR | OC de CPU desbloqueado | Desbloqueo de Turbo Boost | Undervolt | Soporte para Secure Boot y TPM2.0 | Notas y enlace |
|---|---|---|---|---|---|---|---|---|
| HM55 | X99P3 Ver:003 02/22/2024 | - | + | - | - | - | + | BIOS original de la X99-8D3. Solo para grabar con programador SPI. No probado. [Descargar] |
| HM55 | X99E Ver:1.0 10/27/2023 | - | + | - | - | - | + | BIOS original de la Huananzhi X99E-K4. Solo para grabar con programador SPI. No probado. [Descargar] |
| HM55 | X9PD3 Ver:001 10/31/2023 | - | + | - | + | -50 mV | + | BIOS modificado (basado en la Huananzhi X99-P4T). Solo para grabar con programador SPI. No probado. Las ranuras de RAM principales podrían haber cambiado. [Descargar] |
| H57 | X99P4 Ver:006 04/30/2025 | + | + | - | - | - | + | BIOS original de la tarjeta X99-8D4 V9.02. Solo para grabar con programador SPI. No probado. [Descargar] |
Las tarjetas madre con chipsets de la serie 5 suelen dar problemas al desactivar el CSM o activar el Secure Boot. Si te topaste con este tipo de problemas tras cambiar esos ajustes, checa nuestra guía de solución.
Preguntas frecuentes
La placa no arranca, pantalla en negro, etc. ¿Qué hago?
Consulta nuestra guía sobre los problemas más comunes de LGA2011‑3.
¿Dónde puedo encontrar controladores para esta placa?
Nuestra colección actual de controladores para placas de socket 2011‑3 está aquí.
¿Hay un manual disponible (PDF)?
El manual oficial de ZSUS puede descargarse aquí.
¿Dónde está ubicado el chip de la BIOS?
A la derecha del disipador del chipset — puedes sujetar un programador directamente sobre él.
¿Cómo conecto el panel frontal?
¿Qué módulo TPM 2.0 es compatible con esta placa?
Necesitas un módulo TPM 2.0 LPC de 14 pines de MSI — por ejemplo, este.
Conclusión
Reseña de OldRigRevive
5.0
3.4
2.1
2.5
“ZSUS X99‑W es una placa ultrabásica construida sobre chipsets muy sencillos. Funciona y puede servir para armados poco exigentes o presupuestos muy ajustados. Sin embargo, la falta de puertos modernos y las limitaciones para flashear hacen difícil recomendarla fuera de casos muy específicos. Procede estrictamente bajo tu propio riesgo.”
