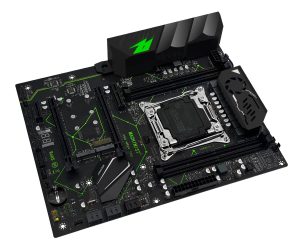

La X99 MR9A PRO es una de las tarjetas madres más exitosas producidas por Machinist. Es un modelo ATX de tamaño completo con muchos puertos y un subsistema de alimentación capaz de manejar los procesadores más potentes para este socket.
Especificaciones
| Modelo | Machinist X99-MR9A PRO |
|---|---|
| Socket | LGA 2011-3 |
| Chipset | B85 / Q87 / C226 |
| Procesadores compatibles | Intel Core i7 (5000, 6000 series, Haswell-E/Broadwell-E) Intel Xeon E5-1600 v3/v4, E5-2600 v3/v4, E5-4600 v3/v4 (Haswell-EP/Broadwell-EP) |
| Configuración del VRM | 4 fases (8 virtuales con duplicadores) Total de MOSFETs: 24 (8 high-side + 16 low-side) |
| Memoria compatible | 4 x DDR4 DIMM (cuatro canales) con soporte para ECC y no ECC Capacidad máxima: 128 GB |
| Soporte para modo de suspensión | Sí |
| Ranuras de expansión | 2 x PCI-e x16 (Gen 3.0) 1 x PCI-e x4 (Gen 3.0) 1 x PCI-e x1 (Gen 2.0) |
| Almacenamiento | 4 x SATA 3.0 2 x SATA 2.0 2 x M.2 (NVME, Gen 3.0 x4) |
| Conectores de ventilador | 1 x ventilador del CPU (4 pines) 1 x ventilador del gabinete (4 pines) 2 x ventiladores del gabinete (3 pines) |
| Puertos PS/2 | 2 (mouse + teclado) |
| Puertos USB 3.0 | 2 (+ conector frontal) |
| Puertos USB 2.0 | 6 (+ conector frontal) |
| Red | LAN Gigabit (RTL8111 \ RTL8168) |
| Audio | 5.1 canales (ALC897) |
| Extras | Ranura M.2 para Wi-Fi Display de código POST |
| Chip del BIOS | W25Q128FV |
| Conector JLPC1 | Sí |
| Conector TPM 2.0 | LPC de 14 pines (solo en la revisión con TPM2.0) |
| Formato y dimensiones | ATX 280 x 215 mm |
| Precio aproximado |
Una de las principales ventajas de este modelo es su etapa de alimentación, compuesta por 8 fases virtuales. Cada fase usa tres MOSFET. Utiliza MOSFET SM4503NHKP (80 A/3 mΩ) (×8, lado alto) y SM4508NHKP (49 A/6.8 mΩ) (×16, lado bajo), el controlador PWM UP1649Q común en placas chinas y drivers de MOSFET uP1961S (×4). Esta configuración, especialmente con refrigeración activa, puede manejar CPUs potentes como el Xeon E5‑2699 v3.
El subsistema de almacenamiento ofrece 6 puertos SATA (solo 4 de ellos son SATA 3) y dos ranuras M.2 que operan a PCIe 3.0 x4. También hay suficientes ranuras PCIe: las x16 y x4 están cableadas a la CPU, mientras que la x1 está cableada al chipset y limitada a PCIe 2.0.
Entre los puntos positivos se incluyen un PCB grueso de 10 capas, la presencia tanto de un altavoz de sistema (PC speaker) como de un display de códigos POST, y un protector de puertos (I/O shield) trasero integrado que le da a la tarjeta un aspecto más moderno.
El principal punto en contra es el uso de un chipset de escritorio en lugar de uno de servidor. Lo más común es B85, pero existen variantes con Q87 e incluso C226. En cuanto a funciones, estas variantes son iguales, pero todas tienen un número limitado de puertos USB 3.0.
Además, la tarjeta madre tiene todos los inconvenientes tradicionales:
Versiones
Esta tarjeta madre lleva varios años en el mercado, y en ese tiempo el fabricante ha lanzado muchas revisiones. La primera versión tenía un VRM recortado y un chip de audio más simple; sin embargo, todas las revisiones posteriores ya incluían un VRM de 8 fases y el ya conocido ALC897. Al parecer, no hay otras diferencias significativas entre revisiones. El firmware de diferentes versiones también es intercambiable.
Aunque las versiones tempranas no tienen un encabezado TPM 2.0, todas cuentan con un encabezado JLPC1, por lo que igual se puede instalar un módulo TPM 2.0. Más información sobre TPM 2.0 en placas X99 chinas — aquí.
Revisión con soporte TPM 2.0
También está a la venta una revisión posterior con encabezado TPM 2.0 de 14 pines; su funcionamiento completo solo requiere insertar un módulo compatible — no se necesitan modificaciones en la tarjeta.
Capacidades de la BIOS
El firmware de fábrica nunca ha sido el punto fuerte de las tarjetas Machinist, y la MR9A PRO no es la excepción. El BIOS no ofrece acceso a timings de memoria, no puede hacer overclock a CPUs desbloqueadas e incluye las carencias habituales: lecturas inexactas de temperatura de tarjeta madre y consumo, un Smart Fan no funcional para todos los encabezados salvo el de CPU de 4 pines. Naturalmente, extras como Resizable BAR también están ausentes.
Por suerte, la mayoría de estas carencias puede solucionarse flasheando imágenes de BIOS de terceros u otras placas chinas.
Guía simple para flashear la BIOS (Windows)
| Versión y fecha del BIOS | Timings de RAM | ReBAR | OC de CPU desbloqueado | Desbloqueo de Turbo Boost | Undervolt | Soporte para TPM 2.0 | Notas y enlace |
|---|---|---|---|---|---|---|---|
| X9R9P Ver:005 03/22/2023 19:30:19 | - | - | - | - | - | + | BIOS original de la revisión 1.2 [Descargar] |
| X9R9P Ver:005 03/22/2023 19:30:19 | + | + | - | - | - | + | BIOS original + timings de RAM + BCLK 100.00MHz [Descargar] |
| X9R9P Ver:003 30/08/2022 16:30:35 | - | - | - | - | - | + | BIOS original de la revisión 2.2 [Descargar] |
| X9R9P Ver:003 30/08/2022 16:30:35 | + | - | - | - | - | + | BIOS original + timings de RAM + BCLK 100.00MHz [Descargar] |
| 10/15/2020 14:21:26 Ver: X99MA011 | + | - | - | + | -50 mV | + | BIOS de la Huananzhi X99 8M-F. Timings + TBU + undervolt. [Descargar] |
| BX99DA04 | + | + | + | - | - | + | BIOS personalizado de iEngineer. Timings + ReBAR + overclock de CPU desbloqueado... [Enlace] |
- Descarga FPTW 9.1.10 desde esta página.
- Abre el Símbolo del sistema como Administrador.
- Copia tu archivo de BIOS (
bios.binobios.rom) en la misma carpeta que FPTW. - En el Símbolo del sistema, navega a la carpeta de FPTW usando el comando
cd. - Flashea la BIOS con el siguiente comando:
fptw64 -f bios.bin
Nota: Sustituye bios.bin por el nombre real de tu archivo de BIOS modificado, si es diferente.
Si te encuentras con un error donde FPT no puede acceder a secciones del BIOS, reinicia, entra al BIOS y desactiva manualmente la protección de BIOS (IntelRCSetup -> PCH Configuration -> Security Configuration -> BIOS Lock: Disable)
¿Error 103 en FPT? Si FPT se detiene con “There are no supported SPI flash devices installed”, normalmente solo significa que el chip flash de tu tarjeta no está en la lista de chips de FPT. Aquí explicamos cómo solucionar el error 103 de FPT.
Después de flashear, recomendamos realizar un restablecimiento de la configuración.
Preguntas frecuentes
La tarjeta madre no arranca, pantalla en negro, etc. ¿Qué hago?
Consulta nuestro artículo sobre los problemas más comunes de LGA2011-3.
¿Dónde puedo encontrar controladores para esta tarjeta madre?
La página con los controladores actuales para placas de socket 2011-3 se encuentra aquí.
No puedo instalar los controladores de audio.
Si ninguno de los controladores de audio funcionó, intenta una instalación manual mediante el Administrador de dispositivos. Para ello, extrae el contenido de los archivos .cab, que puedes descargar aquí.
