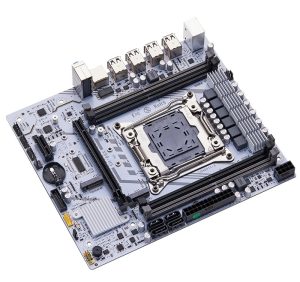

X99‑H5 es la tarjeta madre mATX más simple y económica de Qiyida para LGA2011‑3. El modelo está basado en el chipset H55 y ofrece un conjunto de funciones muy limitado.
Sus parientes más cercanos son la ZSUS X99‑8D4 y la ZSUS X99-W.
Esta tarjeta madre pertenece a la gama más baja dentro de las X99. Si estás pensando en comprarla, ten en cuenta que aunque el precio es muy tentador, la mayoría de las veces el ahorro no vale la pena.
Los fabricantes escatiman mucho en estos modelos, por lo que es muy probable que te topes con bastantes limitaciones tanto de hardware como de software. Algunas se pueden solucionar, pero te tomará tiempo, esfuerzo y casi seguro un programador SPI.
Si para ti es importante la funcionalidad, la facilidad para actualizar el BIOS y contar con puertos modernos, es mejor invertir un poco más en opciones más sólidas como la Qiyida X99 K9s, Qiyida X99 H9s o X99-XD4.
Especificaciones
| Model | Qiyida X99-H5 |
|---|---|
| Socket | LGA 2011-3 |
| Chipset | H55 |
| Supported Processors | Intel Core i7 (5000, 6000 series, Haswell-E/Broadwell-E) Intel Xeon E5-1600 v3/v4, E5-2600 v3/v4, E5-4600 v3/v4 (Haswell-EP/Broadwell-EP) |
| VRM Configuration | 3 phase (6 virtual via doublers) Total MOSFETs: 12 (6 high-side + 6 low-side) |
| Maximum Recommended TDP | ≤90W (v3 processors) ≤100W (v4 processors) |
| Supported Memory | 4 x DDR4 DIMM (dual-channel) with ECC and non-ECC support Maximum capacity: 64 GB |
| S3 Sleep Mode Support | No |
| Expansion Slots | 1 x PCI-e x16 (Gen 3.0) 1 x PCI-e x1 (Gen 2.0) |
| Storage | 4 x SATA 2.0 2 x M.2 NVME (Gen 3.0 x4) |
| Fan Connectors | 1 x CPU cooler (4pin) 2 x case fans (3pin) |
| PS/2 Ports | 2 (mouse + keyboard) |
| USB 3.0 Ports | - |
| USB 2.0 Ports | 8 (+ front panel support) |
| Network | Gigabit LAN (RTL8168H \ RTL8111H) |
| Audio | 5.1 channel (ALC662 \ ALC897) |
| Super I/O | NCT5532D |
| Bios Chip | Winbond 25Q128JVSQ |
| TPM 2.0 header | No |
| JLPC1 header | Yes |
| Form Factor & Dimensions | mATX 220 x 190 mm |
| Approximate Price |

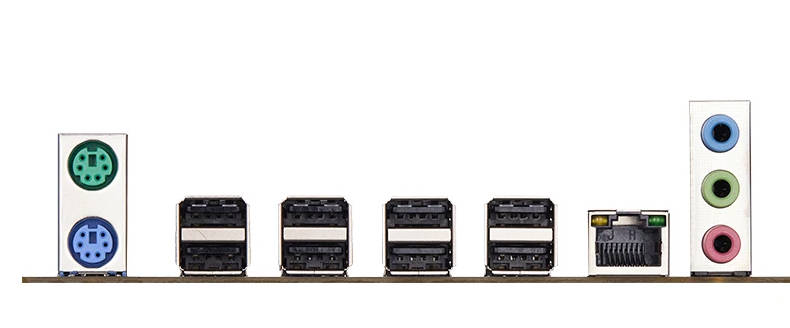

El chipset H55 que usa esta tarjeta madre se presentó en 2010 e incluso entonces, no ofrecía soporte para E/S modernas. Es la razón principal por la que la tarjeta madre es tan barata, pero la contrapartida es la ausencia tanto de SATA III como de USB 3.0. Afortunadamente, el fabricante incluyó dos ranuras M.2 NVMe cuyas líneas provienen directamente del CPU (por lo que el chipset no las afecta), lo que compensa en parte la ausencia de SATA rápido. En cuanto a la falta de USB 3.0, tendrás que arreglártelas sin él o usar la única ranura de expansión PCIe x1 disponible.
El sistema de alimentación (VRM) es típico de las tarjetas de esta categoría: tres fases dobladas (seis fases “virtuales”) con dos MOSFET por fase. No recomendamos usar CPUs con un TDP por encima de 100 W; si es imprescindible, añade desde el inicio flujo de aire extra sobre el área del VRM.

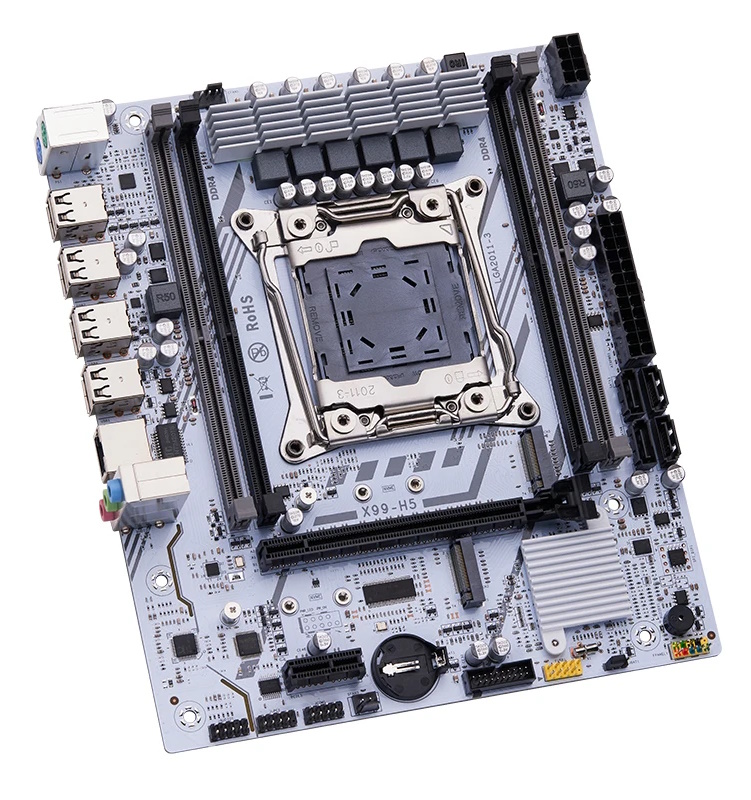

En otros aspectos, es una típica tarjeta china económica: PCB delgado, sin suspensión S3, audio básico sin capacitores de filtrado dedicados y solo dos encabezados para ventiladores (el encabezado de 4 pines es el único controlable). En el lado positivo, hay un altavoz de PC integrado, un chip del BIOS Winbond, buena calidad de construcción y un aspecto bastante atractivo.
Nota sobre TPM 2.0: No hay un encabezado dedicado para TPM 2.0, pero la tarjeta madre expone un encabezado JLPC1 que puede aceptar módulos TPM 2.0 por LPC. Más información sobre TPM 2.0 en placas X99 chinas.
Capacidades del BIOS
La tarjeta usa una UEFI/BIOS china clásica basada en Aptio V. Qiyida incluyó las opciones más básicas en el firmware: ajuste de timings de memoria, soporte para ReBAR y TPM 2.0. La opción de Secure Boot también aparece en el menú, aunque no ha sido probada. La BIOS conserva los fallos típicos: lectura incorrecta de la temperatura de la tarjeta madre, un sensor de consumo impreciso y control SmartFan que solo funciona en el conector de 4 pines. Cumple su función para el uso diario, pero hay que tener presentes las limitaciones del chipset.
Las tarjetas madre con chipsets de la serie 5 suelen dar problemas al desactivar el CSM o activar el Secure Boot. Si te topaste con este tipo de problemas tras cambiar esos ajustes, checa nuestra guía de solución.
Los chipsets de la serie 5 causan verdaderos dolores de cabeza al hacer respaldos y flashear la BIOS. Herramientas estándar como la Intel Flash Programming Tool no funcionan con estas plataformas. AFUDOS / AFUWIN solo pueden volcar la región de la BIOS. El flasheo completo y el respaldo completo requieren un programador de hardware.
| BIOS version & date | Ram Timings | ReBAR | Unlocked CPU OC | Turbo Boost unlock | Undervolt | Secure Boot & TPM2.0 Support | Notes & Link |
|---|---|---|---|---|---|---|---|
| X99H5 Ver:002 07/09/2024 | + | + | - | - | - | + | Stock BIOS [Download] |
| X99H5 Ver:002 07/09/2024 | + | + | - | + | -50 mV | + | Stock BIOS + TBU for V3 CPUs [Download] |
Preguntas frecuentes
La tarjeta madre no arranca, pantalla en negro, etc. — ¿qué hago?
Consulta nuestra guía sobre los problemas más comunes de LGA2011‑3.
¿Dónde puedo encontrar controladores para esta tarjeta madre?
Nuestra colección actual de controladores para placas de socket 2011‑3 está aquí.
¿Dónde está ubicado el chip del BIOS?
A la derecha del disipador del chipset — puedes colocar la pinza del programador directamente sobre él.
¿Cómo conecto el panel frontal?
