Machinist X99‑MR9S es una placa madre ATX de tamaño completo lanzada en 2022 y posicionada como una opción de gama alta.
Desde entonces han aparecido varias revisiones nuevas; se ha mejorado la etapa de alimentación y se añadió soporte para TPM 2.0. Esta reseña analiza la versión actual de la placa y si vale la pena considerarla en 2026.
Especificaciones
| Modelo | Machinist X99-MR9S v6.0 |
|---|---|
| Socket | LGA 2011-3 |
| Chipset | B85 / Q87 / C226 |
| Procesadores compatibles | Intel Core i7 (5000, 6000 series, Haswell-E/Broadwell-E) Intel Xeon E5-1600 v3/v4, E5-2600 v3/v4, E5-4600 v3/v4 (Haswell-EP/Broadwell-EP) |
| Configuración del VRM | 4 fases (8 virtuales con duplicadores) Total de MOSFETs: 24 (8 high-side + 16 low-side) |
| Memoria compatible | 8 x DDR4 DIMM (cuatro canales) con soporte para ECC y no ECC Capacidad máxima: 256 GB |
| Soporte para modo de suspensión | Solo en las revisiones más recientes |
| Ranuras de expansión | 2 x PCIe X16 (Gen 3.0) 1 x PCIe X4 (Gen 3.0, de longitud completa) 1 x PCIe X1 (Gen 2.0, de longitud completa) 1 x PCIe X1 (Gen 2.0) |
| Almacenamiento | 4 x SATA 3.0 2 x SATA 2.0 1 x M.2 (NVME, Gen 3.0 x4) 1 x M.2 (NGFF) |
| Conectores de ventilador | 1 x ventilador del CPU (4 pines) 1 x ventilador del gabinete (4 pines) 2 x ventiladores del gabinete (3 pines) |
| Puertos PS/2 | 2 (mouse + teclado) |
| Puertos USB 3.0 | 2 (+ conector frontal) |
| Puertos USB 2.0 | 6 (+ conector frontal) |
| Red | LAN Gigabit (RTL8111 \ RTL8168) |
| Audio | 7.1 canales (ALC897) |
| Extras | Ranura M.2 para Wi-Fi Display de código POST Ranuras x16 con refuerzo metálico Botones Power/Reset en la tarjeta |
| Conector JLPC1 | Sí |
| Conector TPM 2.0 | LPC de 14 pines (solo en la revisión con TPM2.0) |
| Formato y dimensiones | ATX 245 x 300 mm |
| Precio aproximado |
La placa se vende en color verde (antes existía una variante en blanco y negro) y luce bastante moderna. Para darle un toque más premium, incluye un escudo trasero de E/S integrado, ranuras PCIe x16 reforzadas con metal y botones integrados de encendido y reinicio.
La primera característica clave salta a la vista: ocho ranuras DDR4 con soporte de cuádruple canal, que permiten hasta 256 GB de memoria en una configuración de un solo socket. Es impresionante —especialmente si realmente puedes aprovechar tanta RAM.
El segundo punto destacado es uno de los VRM más robustos que se encuentran en placas X99 chinas. El VRM se basa en un controlador PWM uP1649Q con cuatro drivers uP1961S y usa MOSFET SM4503NHKP (lado alto, 80 A/3 mΩ) y SM4508NHKP (lado bajo, 49 A/6.8 mΩ). Implementa ocho fases virtuales, cada una con tres MOSFET: un SM4503 de lado alto más dos SM4508 de lado bajo (lado bajo duplicado). Esta configuración maneja sin problema CPUs tope de gama con TDP cercanos a 145 W.
La distribución PCIe también merece atención. Aunque hay cuatro ranuras de longitud completa, solo dos son x16 eléctricamente; las otras dos están cableadas como x1 y x4. También hay una ranura corta x1. Orden real de las ranuras (de arriba hacia abajo): x1 (Gen 2.0, corta), x16 (Gen 3.0), x1 (Gen 2.0, de longitud completa), x16 (Gen 3.0), x4 (Gen 3.0, de longitud completa).
Now for the drawbacks, starting with the chipset. A diferencia del habitual C612 presente en placas de esta clase, este modelo usa chipsets de escritorio Intel de la serie 8 (típicamente B85/Q87) o el C226 de clase servidor. Eso ayudó a reducir costos, pero a expensas de cierta E/S moderna. Debido a la elección del chipset, solo obtienes dos puertos USB 3.0; a los cuatro puertos SATA III se suman dos SATA II más lentos.
Aunque la falta de un modo de suspensión (S3) funcional era un inconveniente importante en las primeras revisiones, las versiones recientes de la placa aparentemente han solucionado este problema, aunque no está disponible en todas las revisiones. También vale la pena señalar lecturas significativamente subestimadas del consumo de la CPU y una calidad de audio integrada intermedia.
Versiones
La placa ha estado en producción varios años y, durante este tiempo, el fabricante ha lanzado muchas revisiones. Lamentablemente, el proveedor no mantiene un registro público de cambios, por lo que rastrearlas es difícil.

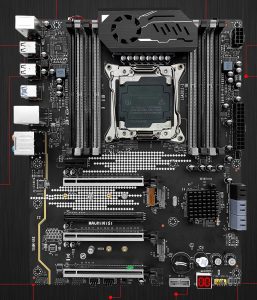

Como mínimo, la X99‑MR9S existe en estas revisiones: 1.0 / 1.2 / 2.0 / 6.0 / 6.2, y puede haber variantes más raras. Las revisiones 1.0 y 1.2 se produjeron en color verde y en blanco con negro, pero a partir de la versión 6.0 la placa parece venderse solo en verde.
Las versiones tempranas tenían un VRM de 6 fases (tres MOSFET por fase), a veces usaban un códec de audio más simple, presentaban disipadores con formas distintas y podrían carecer del escudo de E/S integrado. Con el tiempo, se revisó el diseño del VRM y más tarde se introdujo una revisión con soporte TPM 2.0. Componentes clave (familia de chipsets, super I/O, etc.) no cambiaron.
Aunque las versiones tempranas no tienen un encabezado nativo TPM 2.0, todas exponen un encabezado LPC (JLPC1), por lo que aún puedes instalar un módulo TPM 2.0 funcional. Más información sobre TPM 2.0 en placas X99 chinas.
Revisiones con soporte TPM 2.0
El encabezado nativo TPM 2.0 se introdujo por primera vez en la revisión 6.0 y también está presente en la nueva revisión 6.2. Las revisiones anteriores no recibieron esta actualización y probablemente estén descontinuadas.
Además de añadir un encabezado TPM 2.0, estas nuevas iteraciones (6.0 y 6.2) ya no incluyen altavoz integrado, aunque sí proporciona un encabezado para uno.
Capacidades de la BIOS
La placa ejecuta un UEFI/BIOS basado en Aptio V ya conocido. Por mucho tiempo, el firmware de fábrica fue un importante punto débil, ya que el proveedor mostraba poco interés en lanzar actualizaciones significativas.
Para todas las versiones anteriores a la revisión 6.2, las funciones básicas siguen siendo idénticas: aunque Secure Boot, la configuración de TPM 2.0 y Above 4G Decoding están disponibles, la BIOS de fábrica carece por completo de acceso a los controles de timings de memoria y a Resizable BAR, aunque la bifurcacción PCIe funciona como se esperaba.
Esta antigua limitación se solucionó finalmente en la última revisión 6.2. Viene con funciones predesbloqueadas que antes requerían un parcheo manual, ofreciendo soporte nativo para controles de timings de memoria y Resizable BAR (ReBAR) directamente de fábrica.
¿Las imágenes de BIOS son compatibles entre revisiones?
No tenemos una respuesta definitiva. Se sabe que el firmware de las versiones 1.0 y 1.2 es intercambiable, pero la compatibilidad con revisiones posteriores es actualmente desconocida.
Guía simple para flashear la BIOS (Windows)
| Versión y fecha del BIOS | Timings de RAM | ReBAR | OC de CPU desbloqueado | Desbloqueo de Turbo Boost | Undervolt | Secure Boot y TPM2.0 | Notas y enlace |
|---|---|---|---|---|---|---|---|
| X9D43 Ver:803 03/23/2022 | - | - | - | - | - | + | BIOS original de la revisión 1.0 [Descargar] |
| X9D43 Ver:803 03/23/2022 | + | - | + | + | - | + | BIOS original de la revisión 1.0 parchado con UltimatePatcherTool + TBU para CPU V3 [Descargar] |
| X9MRS Ver:003 07/13/2022 | - | - | - | - | - | + | BIOS original de la revisión 1.2 [Descargar] |
| X9MRS Ver:003 07/13/2022 | + | - | - | - | - | + | BIOS original de la revisión 1.2 + timing [Descargar] |
| X9MRS Ver:008 06/12/2023 | - | - | - | - | - | + | BIOS original de la revisión 6.0 [Descargar] |
| X9MRS Ver:008 06/12/2023 | - | - | - | + | -50 mV | + | BIOS original de la revisión 6.0 + TBU para CPU V3 [Descargar] |
| X9MRS Ver:010 02/21/2025 17:00:52 | + | + | - | - | - | + | BIOS original de la revisión 6.2 [Descargar] |
| BX99DA14 | + | + | + | - | - | + | BIOS personalizado de iEngineer. Timings + ReBAR + overclock de CPU desbloqueado... [Enlace] |
- Descarga FPTW 9.1.10 desde esta página.
- Abre el Símbolo del sistema como Administrator.
- Copia tu archivo de BIOS (
bios.binobios.rom) en la misma carpeta que FPTW. - En el Símbolo del sistema, navega a la carpeta de FPTW usando
cd. - Haz primero un respaldo:
fptw64 -d backup.bin - Flashea la BIOS:
fptw64 -f bios.bin
Nota: Sustituye bios.bin por el nombre real de tu archivo de BIOS. Si FPT indica que no puede acceder a partes de la BIOS, reinicia a la BIOS y desactiva la protección de escritura (IntelRCSetup → PCH Configuration → Security Configuration → BIOS Lock: Disable).
¿Error 103 en FPT? Si FPT se detiene con “There are no supported SPI flash devices installed”, normalmente solo significa que el chip flash de tu tarjeta no está en la lista de chips de FPT. Aquí explicamos cómo solucionar el error 103 de FPT.
Después de flashear, recomendamos restablecer la configuración o limpiar el CMOS.
Preguntas frecuentes
¿Cuáles ranuras de memoria son primarias y cuáles debo poblar primero?
La placa no arranca, pantalla en negro, etc. ¿Qué hago?
Consulta nuestro artículo sobre los problemas más comunes de LGA2011‑3.
¿Dónde puedo encontrar controladores para esta placa?
La página con los controladores actuales para placas de socket 2011‑3 se encuentra aquí.
¿Dónde está el chip de la BIOS?
A la derecha del disipador del chipset. Se puede colocar un programador de pinza.
¿Qué módulo TPM 2.0 es compatible con esta placa (revisión con encabezado TPM nativo)?
Necesitas un módulo TPM 2.0 LPC de 14 pines de MSI — por ejemplo, este.
Conclusión
Reseña de OldRigRevive
4.0
4.7
4.3
4.3
“Machinist X99‑MR9S es un modelo atractivo pero desequilibrado. Es una placa bastante cara con un VRM robusto y ocho ranuras DDR4, pero un chipset de escritorio de clase económica limita inevitablemente sus capacidades de E/S modernas. Aunque las revisiones posteriores han resuelto muchas de las primeras peculiaridades de hardware y firmware de la plataforma, la placa madre sigue siendo una opción que requiere algunos compromisos, algo que parece inevitable cuando se trata de hardware chino.”
