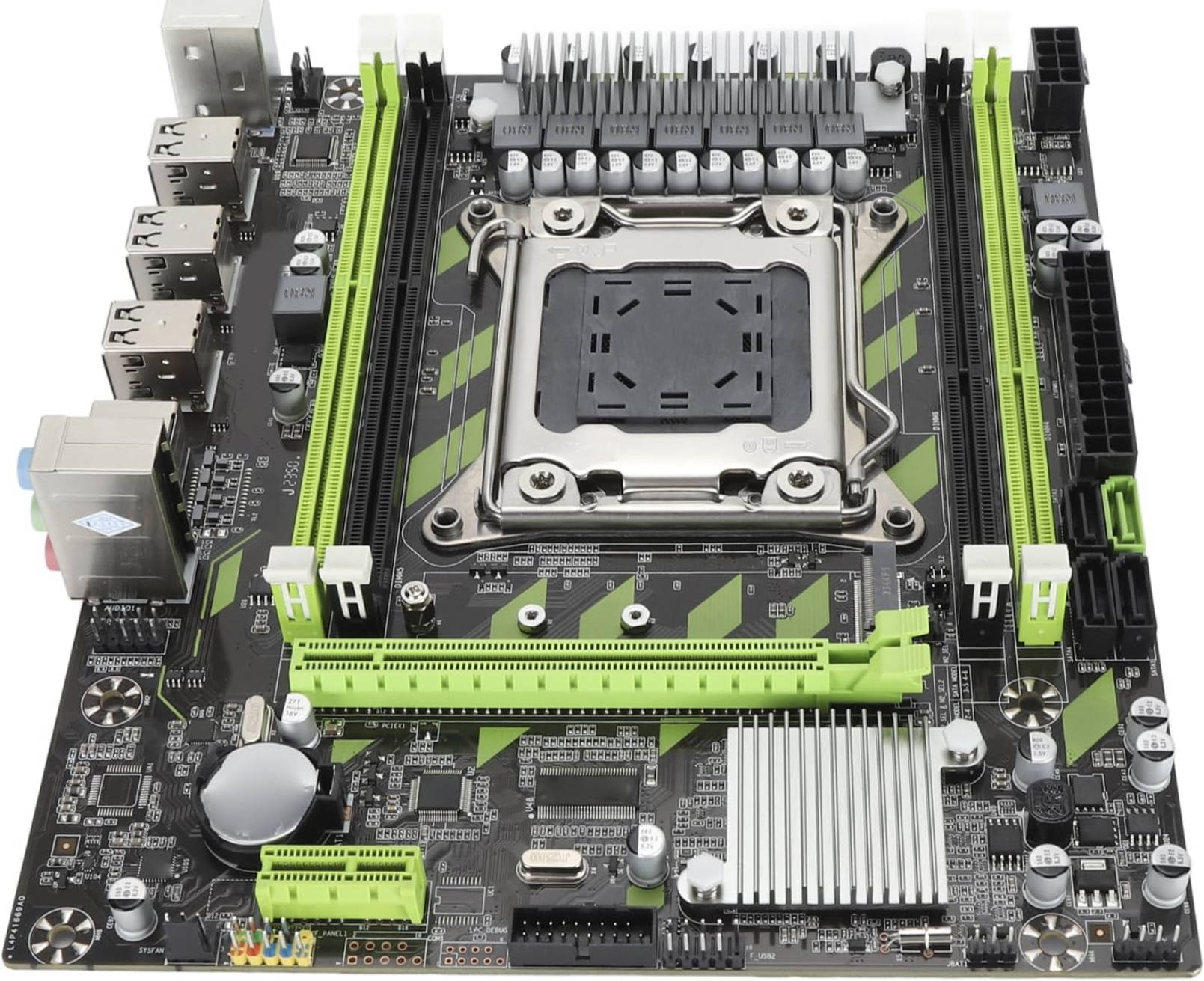

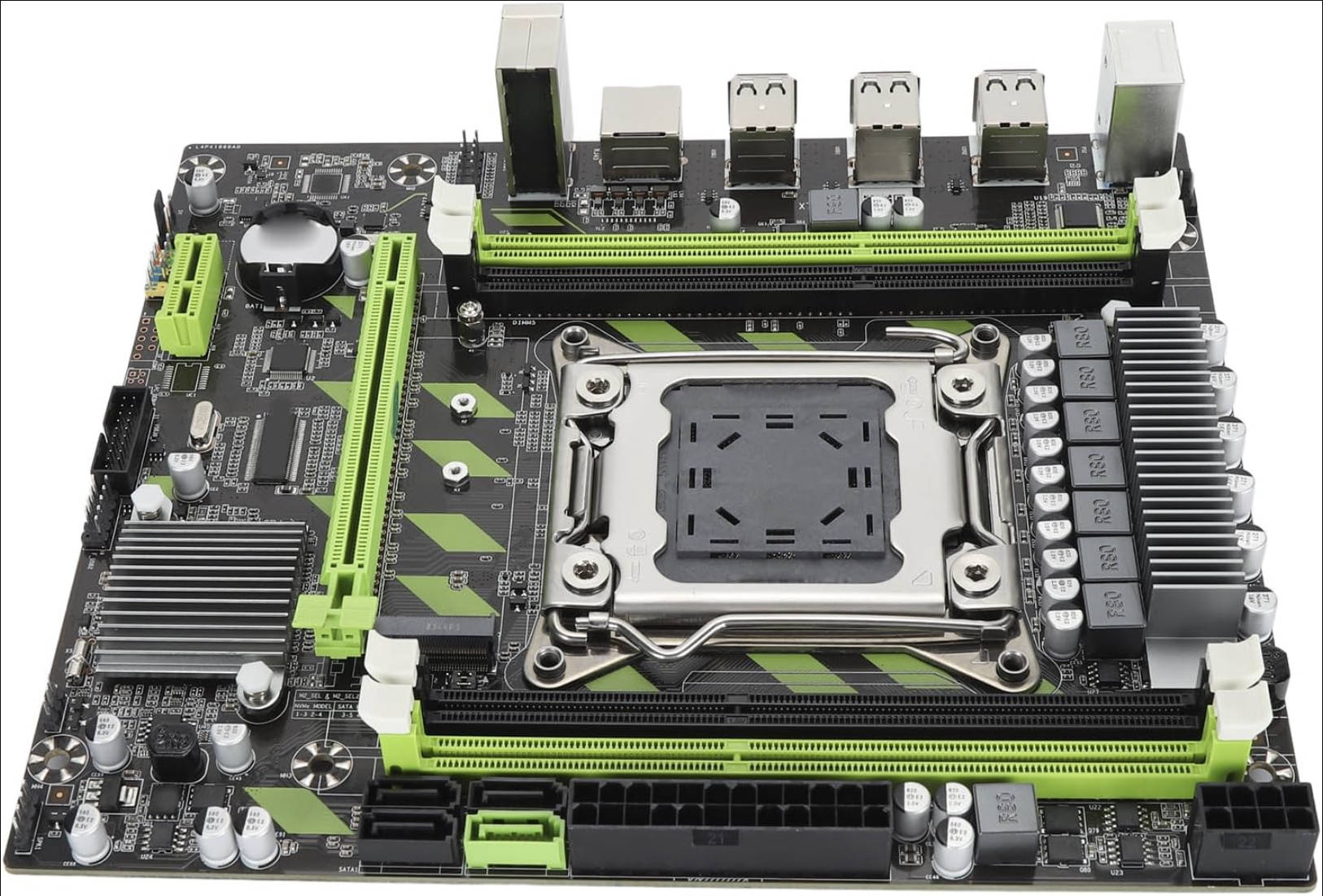

La X79G es una tarjeta madre de bajo costo para socket 2011. Básicamente, es la configuración mínima viable para una PC sencilla de uso doméstico.
Las primeras revisiones llegaron al mercado en 2019 y, a pesar de la configuración extremadamente básica y algunas limitaciones, el modelo sigue en producción. Con el tiempo aparecieron muchas revisiones y puedes encontrar esta tarjeta bajo distintas marcas: Atermiter, Envinda, Machinist, etc.
Especificaciones
| Model | X79G v1.6 |
|---|---|
| Socket | LGA 2011 |
| Chipset | C602 |
| Supported Processors | Intel Core i7 (3000, 4000 series, Sandy Bridge-E/Ivy Bridge-E) Intel Xeon E5-1600 v1/v2, E5-2600 v1/v2, E5-4600 v1/v2 (Sandy Bridge-EP/Ivy Bridge-EP) |
| Supported Memory | 4 x DDR3 DIMM (dual-channel) with ECC and non-ECC support Maximum capacity: 64 GB |
| Sleep Mode (S3) Support | No |
| Expansion Slots | 1 x PCI-e x16 1 x PCI-e x1 |
| Storage | 1 x SATA 3.0 3 x SATA 2.0 1 x M.2 (NGFF\NVME, Gen 3.0 x4) |
| Fan Connectors | 1 x CPU cooler (4pin) 1 x Case fan (3pin) |
| PS/2 Ports | 2 (mouse + keyboard) |
| USB 3.0 Ports | - |
| USB 2.0 Ports | 6 (+ front panel support) |
| Network | Gigabit LAN (RTL8111H) |
| Audio | 5.1 channel (ALC662) |
| JLPC\Debug header | Yes |
| Extra | COM port header |
| Form Factor & Dimensions | mATX 235 x 185 mm |
| Approximate Price | AliExpress: $30 - $45 (Check Price) |
Como esta tarjeta apunta al segmento más bajo de precio, no te sorprendas por el conjunto modesto de puertos. Solo recibes un puerto SATA III; esto se compensa en parte con la presencia de un slot M.2 de doble formato, pero la ausencia de USB 3.0 es algo con lo que tendrás que vivir o resolver usando el único slot PCIe x1 para una tarjeta de expansión.
Aunque tu revisión específica tenga un conector interno USB 3.0 para el panel frontal, seguirá funcionando a velocidad USB 2.0. La única ventaja es que al menos podrás conectar más puertos.
El sistema de alimentación es típico de tarjetas de este nivel: un total de 7 fases, de las cuales 6 están dedicadas al CPU. Cada fase usa dos MOSFETs. En nuestra unidad son QN3103M6N (68 A / 6.3 mΩ) como high‑side y QN3107M6N (110 A / 2.6 mΩ) como low‑side, pero puedes encontrar versiones con otros MOSFETs. El fabricante no publica las especificaciones exactas del VRM, pero, juzgando por los disipadores pequeños y la experiencia general, no es recomendable instalar CPUs con TDP por encima de ~100 W sin añadir flujo de aire extra sobre el VRM.
Fuera de eso, la tarjeta no se diferencia mucho del gran número de alternativas LGA2011 económicas. Los componentes son estándar y la calidad de soldadura es promedio.
Revisiones
Una característica llamativa de este modelo es la gran cantidad de revisiones distintas, sin un changelog consistente.

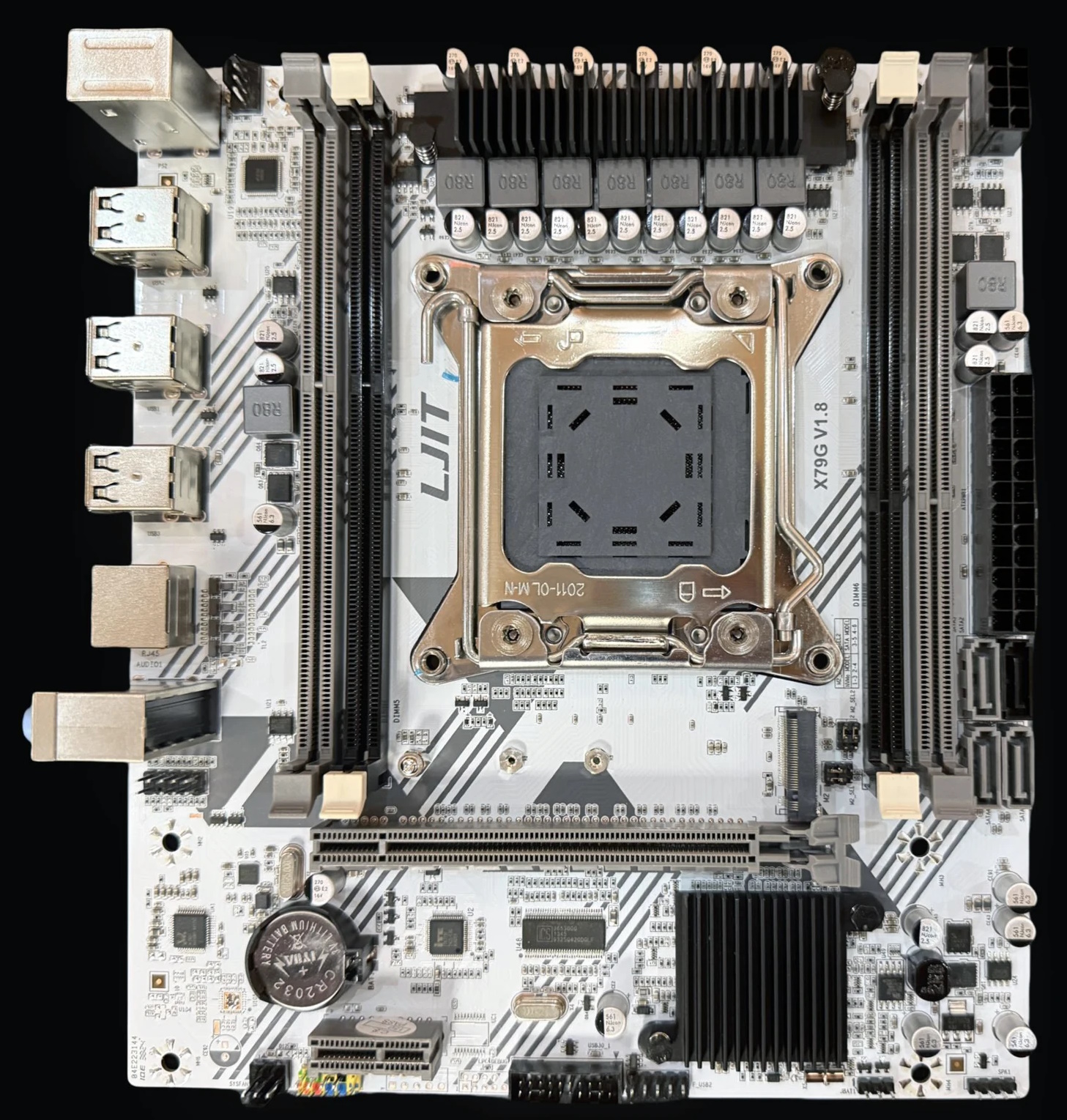

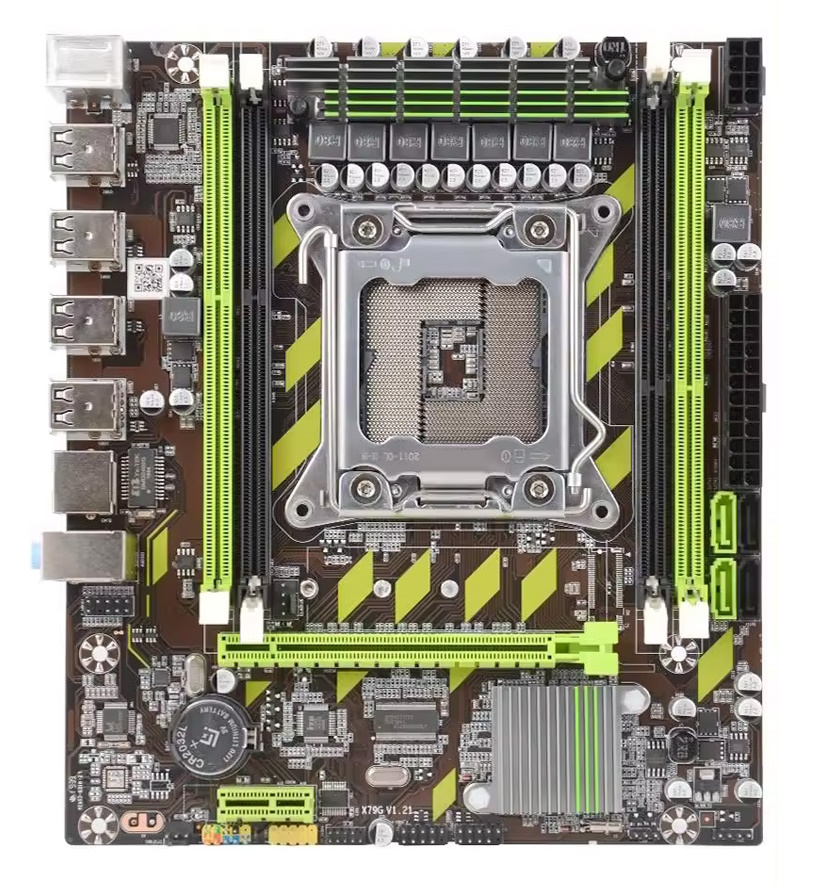

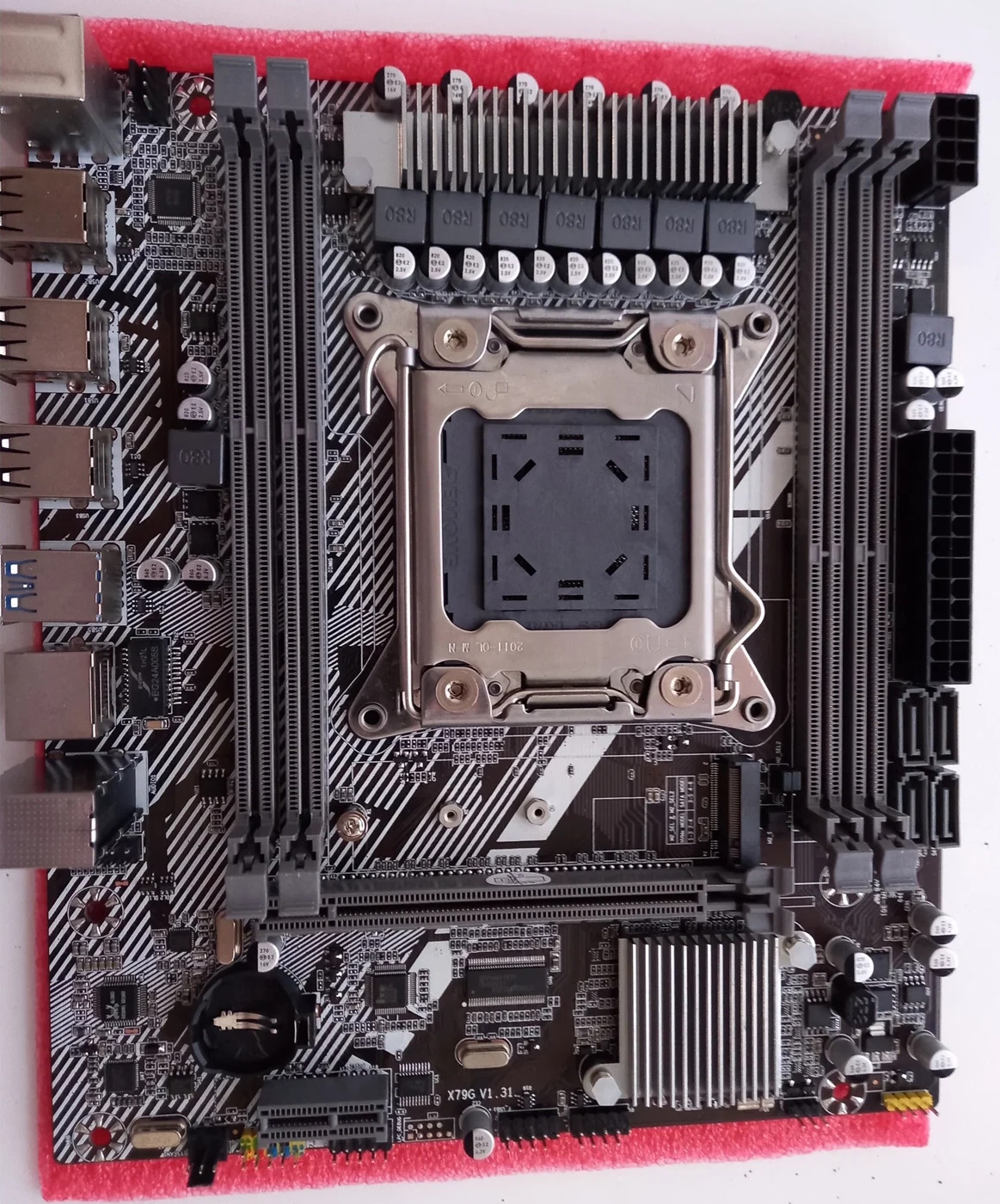

Como mínimo, la X79G existe en las siguientes revisiones: 1.21 / 1.3 / 1.41 / 1.51 / 1.6 / 2.0 / 3.0 / 3.01, y aún pueden existir variantes más raras. Incluso tarjetas con la misma revisión no son necesariamente idénticas. Con el tiempo, cambiaron muchas cosas: el número total de puertos SATA y cuántos de ellos son SATA3, el número de puertos USB, si el slot M.2 soporta distintos modos de operación, los chips de audio y LAN, etc. El fabricante fue cambiando esos componentes aparentemente al azar hasta que todo convergió en lo que vemos en la versión más reciente de la tarjeta, que por lo visto es la X79G v1.6 (las versiones 2.0 y 3.0, en realidad, salieron antes).
Aunque el silicio principal (chipset, Super I/O, etc.) se mantuvo igual, esta cantidad de ajustes no documentados no ayudó al modelo; solo generó más confusión.
Funciones del BIOS
La X79G usa un BIOS chino típico, basado en AMI APTIO 4. El firmware no tiene una interfaz gráfica elaborada ni soporte para mouse.
Independientemente de la revisión de la tarjeta y de la versión de BIOS de fábrica, las funciones son básicamente las mismas: es posible ajustar la frecuencia de la memoria (hasta 1866 MHz) y, en algunas versiones, se puede hacer overclock a CPUs desbloqueados hasta alrededor de 3.9 GHz. Secure Boot está presente en la mayoría de las versiones (su funcionamiento no se ha probado a fondo). No hay acceso a los timings de memoria por defecto. Al grabar un BIOS modificado, se habilita el control de timings, el overclock de memoria hasta 2133 MHz y frecuencias de CPU más altas.
El principal problema con los BIOS de la X79G es que, debido al gran número de revisiones, es imposible decir con certeza qué versión de BIOS será compatible con una tarjeta específica. Recomendamos grabar firmwares modificados solo si su versión coincide con la original (que se muestra en la pantalla inicial del BIOS).
Técnicamente nada te impide probar otras versiones, pero para este tipo de experimento es muy recomendable tener a la mano un programador SPI.
| BIOS version | BIOS date | Board rev | Ram Timings | ReBAR | Unlocked CPU OC | Secure Boot | Notes & Link |
|---|---|---|---|---|---|---|---|
| X79GA00A | 07/17/2019 17:13:01 | 1.21 | + | - | + | + | Stock version + mod (timings, CPU and RAM overclocking) [Download] |
| X79GA00C | 12/21/2019 16:27:40 | 1.21 | + | - | + | + | Stock version + mod (timings, CPU and RAM overclocking) [Download] |
| X79GA00E | 03/30/2020 17:34:17 | 1.21 | + | - | + | + | Stock version + mod (timings, CPU and RAM overclocking) [Download] |
| X79GA00K | 12/14/2020 14:52:01 | 1.3 | + | - | + | + | Stock version + mod (timings, CPU and RAM overclocking) [Download] |
| X79GA00J | 09/23/2020 14:33:11 | 1.3 | + | - | + | + | Stock version + mod (timings, CPU and RAM overclocking) [Download] |
| X79GA00O | 08/25/2022 14:20:38 | 1.51 | + | - | + | + | Stock version + mod (timings, CPU and RAM overclocking) [Download] |
| X79GAOOR | 04/01/2024 14:24:15 | 1.6 | + | + | + | - | Mod version only [Download] |
| X79GN002 | 11/19/2020 16:55:33 | 2.0 | + | - | + | + | Mod version only [Download] |
| X79GN006 | 12/28/2020 11:15:03 | 3.0 | + | - | + | + | Mod version only [Download] |
Preguntas frecuentes
¿Cómo conecto el panel frontal?
¿Cuáles son los slots de memoria primarios?
Los slots verdes (los más alejados del CPU). Los slots negros son secundarios y deben ocuparse al final.
¿Dónde encuentro drivers para esta tarjeta?
La página con los drivers actualizados para tarjetas con socket 2011 está disponible en este enlace.
¿Dónde está ubicado el chip del BIOS?
A la derecha del disipador del chipset.
Conclusión
La X79G es un modelo totalmente común dentro de su rango de precio que, de alguna manera, ha logrado mantenerse en el mercado. No hay nada especial aquí, pero si estás comprando en el piso del rango de precios y no piensas aumentar el presupuesto, cumple con su función. Sí, tendrás que convivir sin USB rápido, sin un modo de suspensión adecuado y con algunas peculiaridades del firmware chino, pero si eso no es un problema para ti, al final tendrás un sistema barato con un rendimiento razonable para lo que cuesta.
