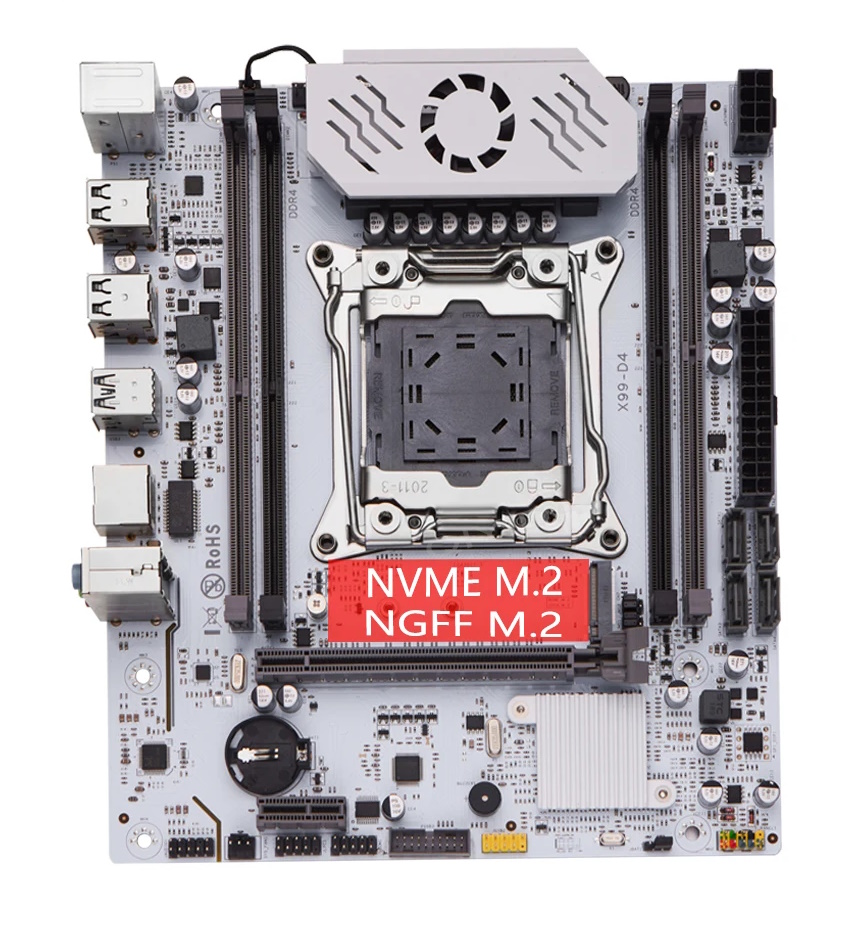

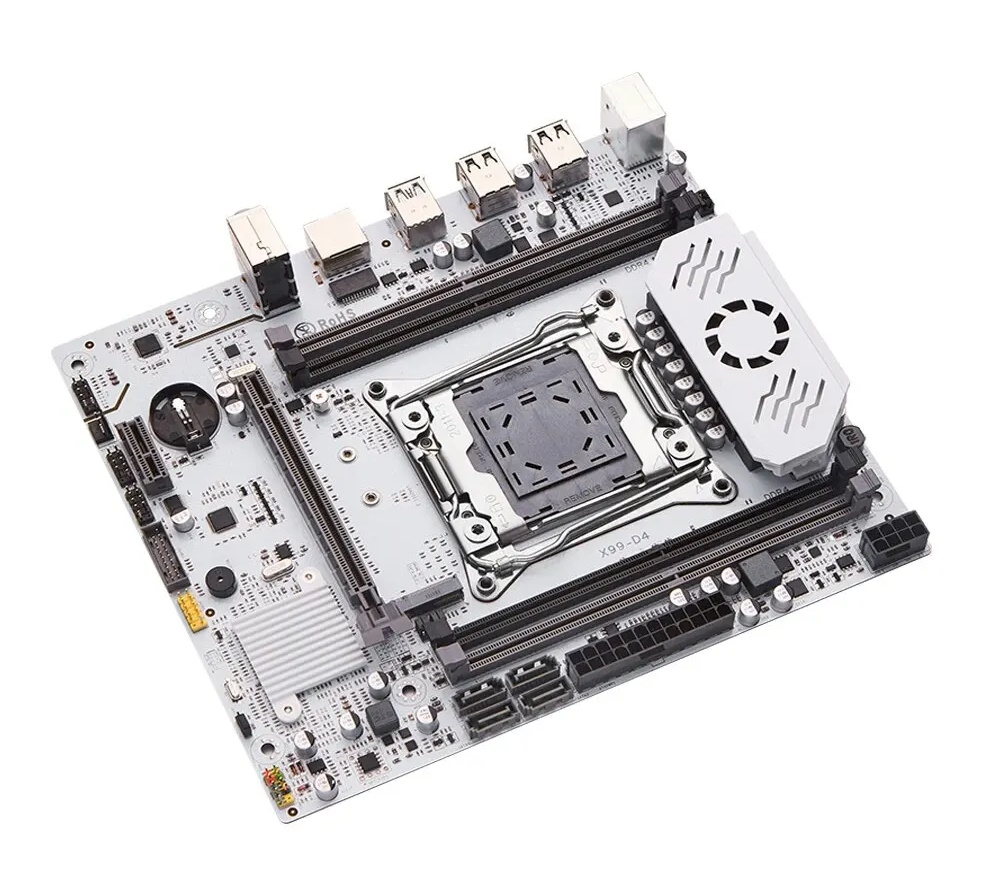

Qiyida X99‑D4 es una elegante placa madre mATX blanca para LGA2011‑3 que apareció por primera vez a la venta en 2023. A pesar de algunos inconvenientes, el modelo resultó exitoso y se consolidó en el segmento económico. Una revisión posterior añadió soporte para módulos TPM 2.0.
X99‑D4 es uno de los nombres más comunes entre las placas chinas; muchos modelos distintos lo llevan. Revisa cuidadosamente las especificaciones y el aspecto de la placa específica.
Un modelo de apariencia similar pero más avanzado — Soyo X99 D4.
Especificaciones
| Modelo | Qiyida X99 D4 |
|---|---|
| Socket | LGA 2011-3 |
| Chipset | C612 |
| Procesadores compatibles | Intel Core i7 (5000, 6000 series, Haswell-E/Broadwell-E) Intel Xeon E5-1600 v3/v4, E5-2600 v3/v4, E5-4600 v3/v4 (Haswell-EP/Broadwell-EP) |
| Configuración del VRM | 3 fases (6 virtuales con duplicadores) Total de MOSFETs: 12 (6 high-side + 6 low-side) |
| Memoria compatible | 4 x DDR4 DIMM (doble canal) con soporte para ECC y no ECC Capacidad máxima: 128 GB |
| Soporte para modo de suspensión (S3) | No |

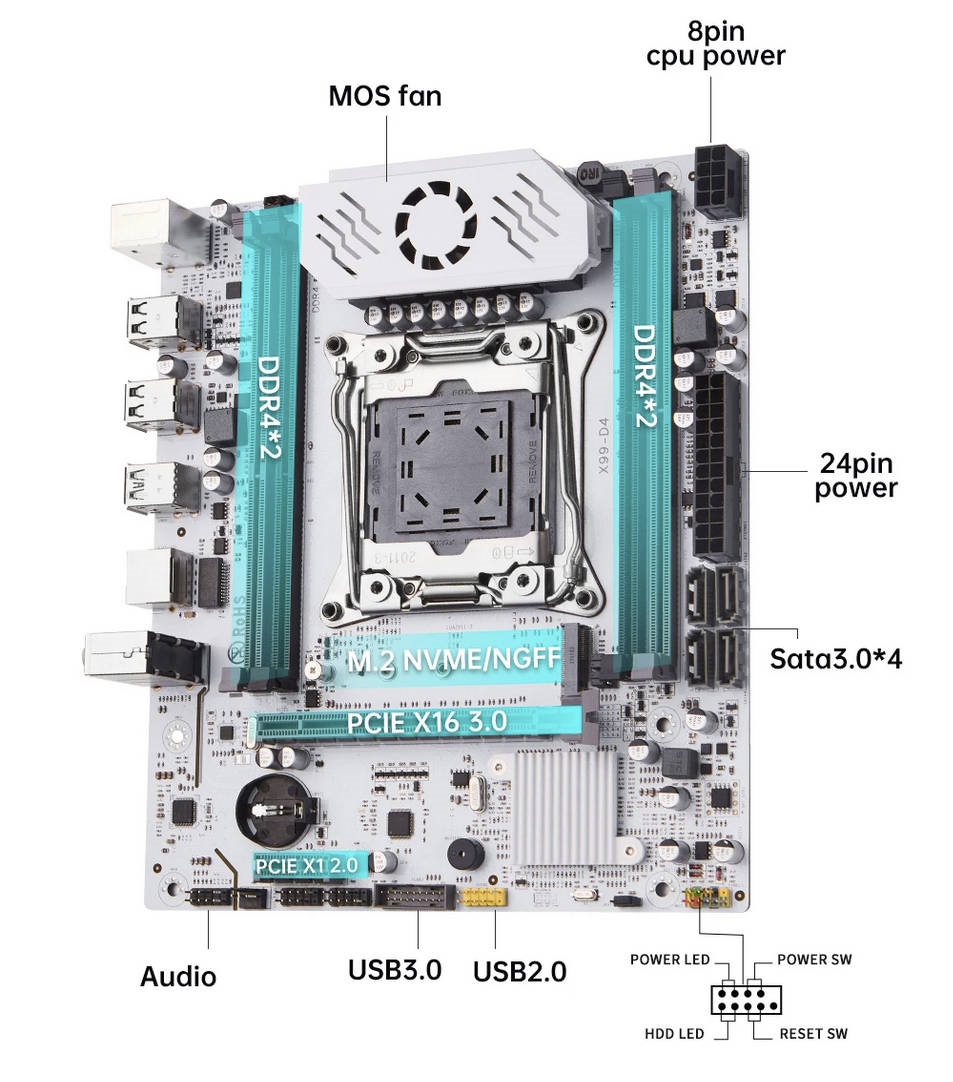

| Ranuras de expansión | 1 x PCI-e x16 (Gen 3.0) 1 x PCI-e x1 (Gen 2.0) |
| Almacenamiento | 4 x SATA 3.0 1 x M.2 (NGFF\NVME, Gen 3.0 x4) |
| Conectores de ventilador | 1 x ventilador del CPU (4 pines) 1 x ventilador del gabinete (3 pines) |

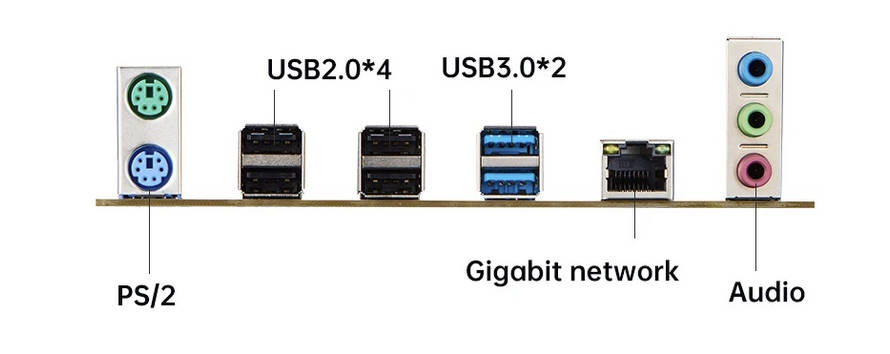

| Puertos PS/2 | 2 (mouse + teclado) |
| Puertos USB 3.0 | 2 (+ conector frontal) |
| Puertos USB 2.0 | 4 (+ conector frontal) |
| Red | LAN Gigabit (RTL8111 \ RTL8168) |
| Audio | 5.1 canales (ALC897) |
| Chip del BIOS | W25Q128FV |
| Conector JLPC | Sí |
| Conector TPM 2.0 | LPC de 14 pines (depende de la revisión) |
| Extras | Enfriamiento activo del VRM Bocina del PC integrada |
| Formato y dimensiones | mATX 215 x 190 mm |
| Precio aproximado |
La placa viene en color blanco y luce muy atractiva, pero algunas características no están particularmente bien equilibradas.
Usa el chipset C612 de clase servidor, que podría ofrecer una gran cantidad de puertos modernos de E/S, pero ese potencial no se aprovecha por completo aquí.
El subsistema de almacenamiento consta de cuatro puertos SATA III y una única ranura M.2 que puede operar en modo NVMe o SATA (NGFF).
La conectividad PCIe también es limitada: solo una ranura x16 de longitud completa (Gen 3) y una ranura x1 cuyos carriles provienen del chipset (Gen 2). La gran cantidad de carriles PCIe de CPU que ofrecen los procesadores Xeon E5 queda en gran medida sin uso en este diseño.
Una de las características principales es la refrigeración activa del VRM, implementada al estilo típico chino: un pequeño ventilador integrado en el disipador que gira a velocidad fija. Aunque la entrega de potencia en sí es el diseño económico clásico de tres fases dobladas (seis fases “virtuales”), la refrigeración activa te permite usar CPUs de gama media sin mucha preocupación. Si bien el fabricante no especifica un TDP máximo, recomendamos ceñirse a modelos alrededor de 120–135 W.
Nuestra muestra está equipada con MOSFET marcados PQ PN0301 y PQ PN0302 (no pudimos encontrar especificaciones exactas). Emplea drivers de MOSFET uP1961S (×4) y un controlador PWM uP1649Q. La misma configuración se usa también en placas más caras de este proveedor, por ejemplo la Qiyida X99 H9s.
La principal desventaja es la falta de suspensión S3 (lo cual es típico en placas económicas). También se puede señalar la escasez de encabezados para ventiladores y un audio promedio sin capacitores de filtrado dedicados.
Versiones

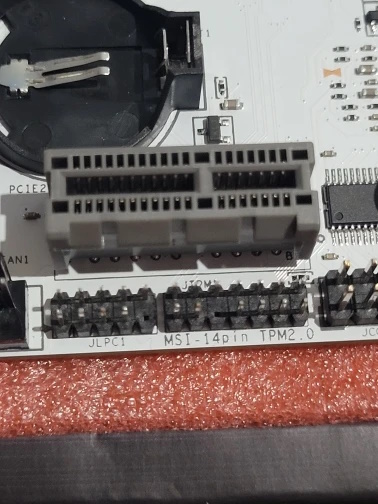

Existen al menos dos revisiones de la placa: una sin encabezado TPM 2.0 y otra con él. Visualmente, ambas versiones son casi idénticas, así que asegúrate de confirmar este detalle antes de comprar.

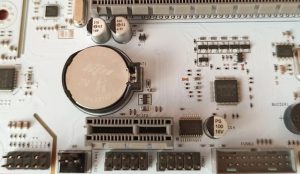

Todavía es posible conectar módulos TPM 2.0 a la primera revisión. La placa tiene un encabezado JLPC al que se pueden conectar ciertos módulos. No es tan conveniente como en las revisiones con encabezado TPM 2.0 nativo, pero es posible. Lee más en nuestra guía de TPM 2.0 en placas LGA2011‑3 chinas.
Capacidades de la BIOS
Qiyida X99‑D4 ejecuta el firmware típico que se encuentra en placas chinas, basado en Aptio V. La BIOS carece de una interfaz gráfica moderna y control por ratón, pero incluye prácticamente todo lo esencial. De fábrica puedes ajustar los timings de memoria; Resizable BAR (ReBAR), Secure Boot y la configuración de TPM 2.0 están disponibles. No hay overclock para CPUs con multiplicador desbloqueado, pero esa función no suele ser necesaria en placas económicas.
Guía simple para flashear la BIOS (Windows)
| Versión y fecha del BIOS | Timings de RAM | ReBAR | OC de CPU desbloqueado | Desbloqueo de Turbo Boost | Undervolt | Secure Boot y TPM2.0 | Notas y enlace |
|---|---|---|---|---|---|---|---|
| Ver:001 11/01/2023 | + | + | - | - | - | + | BIOS original [Descargar] |
| Ver:001 11/01/2023 | + | + | + | -50 mV | + | BIOS original + TBU (undervolt -50mV) [Descargar] |
- Descarga Intel Flash Programming Tool (FPTW) 9.1.10 desde esta página.
- Abre el Símbolo del sistema como Administrador.
- Copia tu archivo de BIOS (
bios.binobios.rom) en la misma carpeta que FPTW. - En el Símbolo del sistema, navega a la carpeta de FPTW usando el comando
cd. - Haz primero un respaldo:
fptw64 -d backup.bin - Flashea la BIOS:
fptw64 -f bios.bin
Notas: Sustituye bios.bin por el nombre real de tu archivo de BIOS.
¿Error 103 en FPT? Si FPT se detiene con “There are no supported SPI flash devices installed”, normalmente solo significa que el chip flash de tu tarjeta no está en la lista de chips de FPT. Aquí explicamos cómo solucionar el error 103 de FPT.
Después de flashear, recomendamos restablecer la configuración o limpiar el CMOS.
Preguntas frecuentes
¿Cuáles ranuras de memoria son primarias?
Las grises (las más alejadas de la CPU). Las negras son secundarias y deben poblarse al final.
La placa no arranca, pantalla en negro, etc. ¿Qué hago?
Consulta nuestro artículo sobre los problemas más comunes de LGA2011‑3.
¿Es posible el Turbo Boost Unlock en esta placa?
Sí, puedes realizar el desbloqueo tú mismo usando S3TurboTool siguiendo nuestra guía, o esperar la aparición de un BIOS ya preparado con el desbloqueo.
¿Dónde puedo encontrar controladores para esta placa?
La página con los controladores actuales para placas de socket 2011‑3 se encuentra aquí.
¿Dónde está ubicado el chip de la BIOS?
A la derecha del disipador del chipset.
¿Qué módulo TPM 2.0 es compatible con esta placa (revisión con encabezado TPM nativo)?
Necesitas un módulo TPM 2.0 LPC de 14 pines de MSI — por ejemplo, este.
