La Machinist B760 GT4 es una placa madre LGA1700 económica, pensada para procesadores de gama de entrada y media.
La placa no es un diseño exclusivo de Machinist: el fabricante OEM real es Wuzun, un gran fabricante chino que trabaja bajo contrato. Con variaciones menores, la misma placa se vende bajo numerosas marcas.
También puedes encontrar esta placa con las siguientes marcas: Afox B760D4-MA-V2, Xiodiao B760M-Gaming, Jginyue B760M-VDH, Azerty MB-B760-A, Koloe B760M4 Plus y Mobo B760M4-Plus.
Especificaciones
| Model | Machinist B760 GT4 v1.06 |
|---|---|
| Socket | LGA 1700 |
| Chipset | B760 |
| Supported Processors | Intel Core 12/13/14th Gen |
| VRM Configuration | 7+1+1 phase |
| Supported Memory | 2 x DDR4 DIMM (Dual-Channel, up to 64GB) Up to 3600 MHz (OC / XMP) |
| Expansion Slots | 1 x PCI-e x16 (Gen 4.0) 1 x PCI-e x1 (Gen 4.0) |
| Storage | 3 x SATA 3.0 1 x M.2 NVME (Gen 4.0 x4) 1 x M.2 NGFF / NVME (Gen 4.0 x4) |
| Fan Connectors | 1 x CPU fan (4pin) 1 x Case fan (4pin) 1 x Case fan (3pin) 2 x VRM fan (2pin) |
| PS/2 Ports | 2 (mouse + keyboard) |
| USB 3.2 Ports | 4 (+ front panel support) |
| USB 2.0 Ports | 2 (+ front panel support) |
| Network | 1 x RTL8111 (1 Gbps) 1 x M.2 Wi-Fi |
| Audio | 5.1 channel (ALC897) |
| Extra | 1 x VGA 1 x Display Port 1.4 1 x HDMI 2.0b |
| Super I/O | NCT5585D |
| Bios Chip | KH 25L12833F |
| TPM 2.0 header | LPC 12 Pin |
| Form Factor & Dimensions | mATX, 190 x 240 mm |
| Approximate Price |

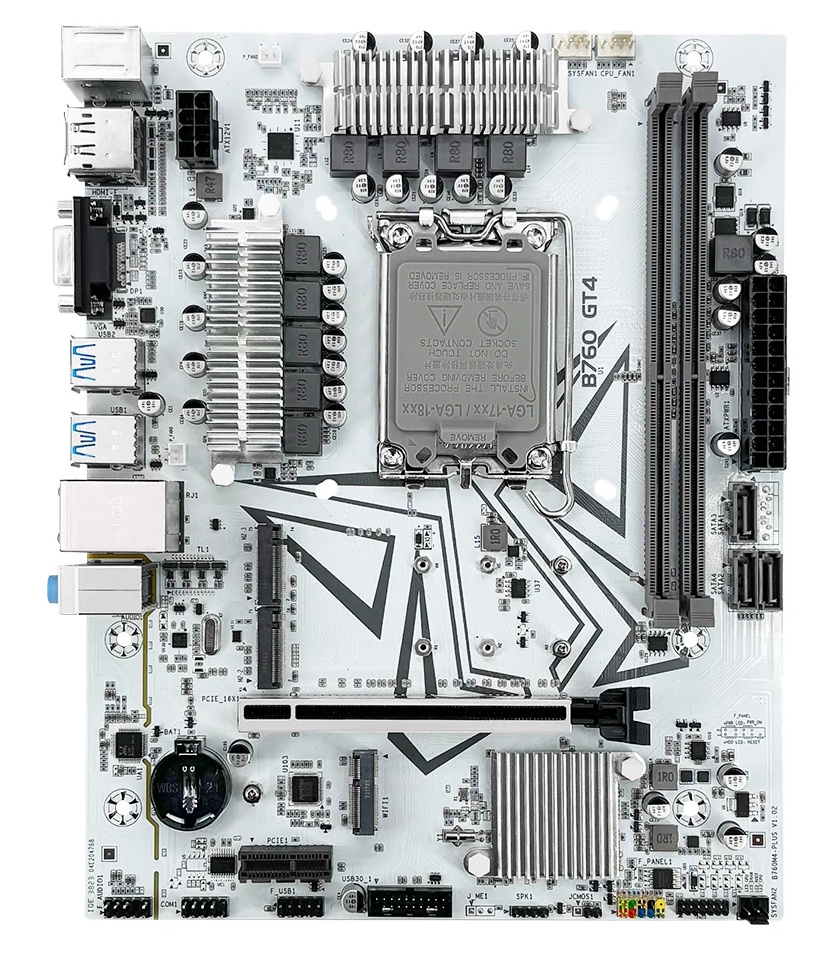

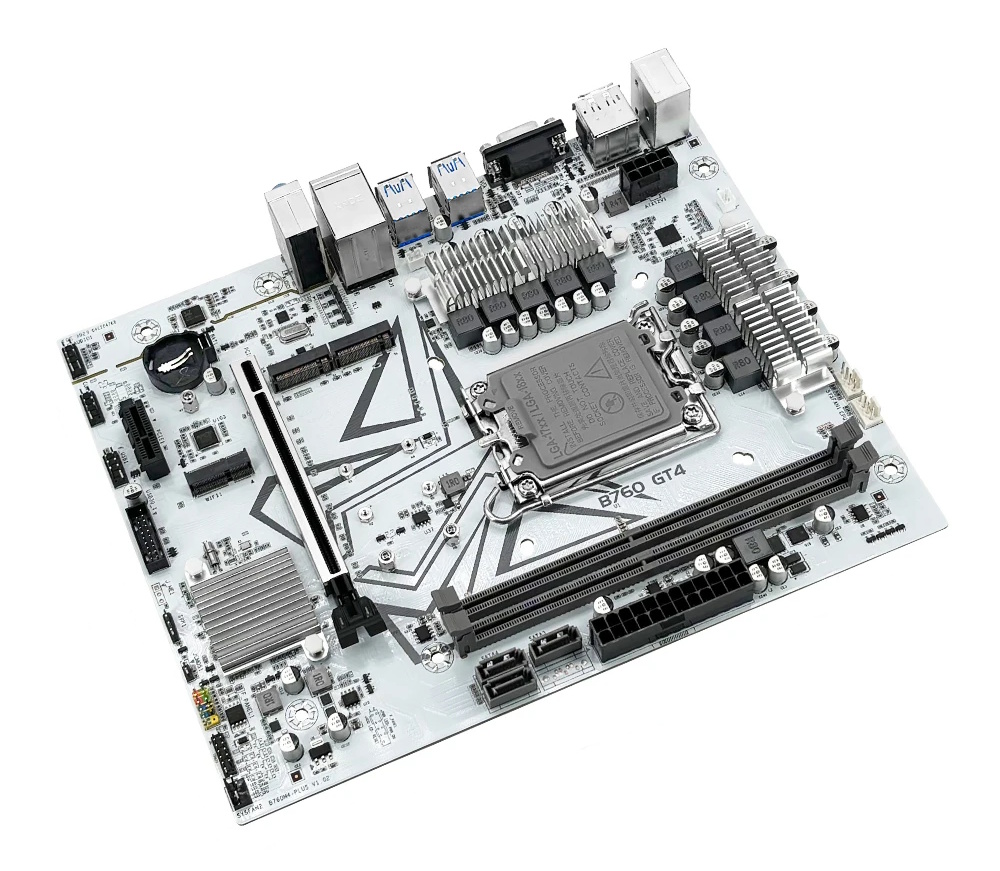

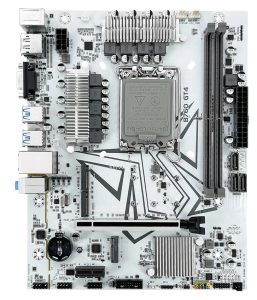

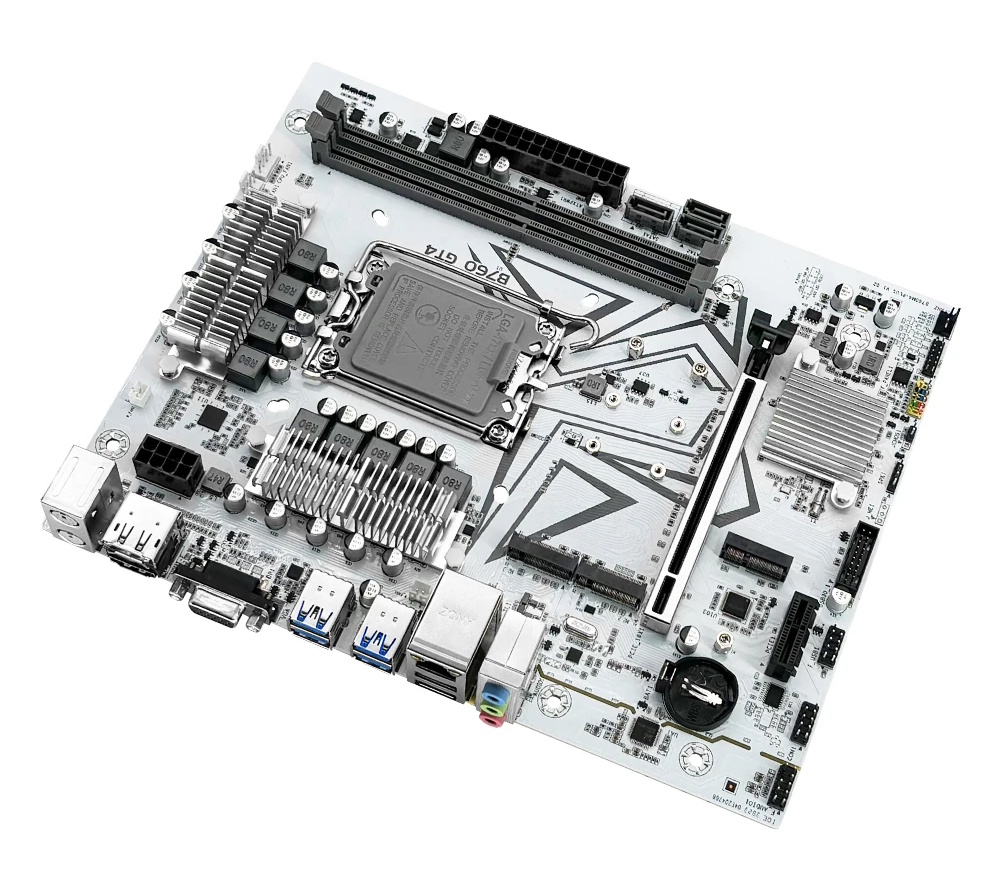

La placa viene en blanco y se ve razonablemente atractiva, aunque no exactamente premium. Esta estética y esta disposición de componentes son comunes en muchas placas chinas LGA1700.
La placa ofrece solo dos ranuras PCIe, ambas PCIe 4.0: una ranura x16 (reforzada, con líneas del CPU) y una ranura x1 (líneas del chipset).
Para almacenamiento, la placa ofrece tres puertos SATA III y dos ranuras M.2. La primera ranura M.2 se conecta directamente al CPU (PCIe 4.0) y solo admite unidades NVMe. La segunda M.2 se conecta a través del chipset B760 (PCIe 4.0) y admite tanto NVMe como NGFF. Ambas ranuras están ubicadas arriba de la ranura PCIe x16, así que las unidades que corren calientes no van a cocinar la GPU.

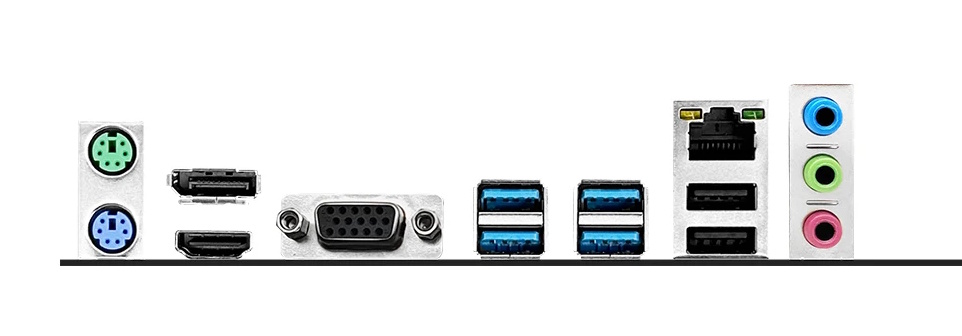

El fabricante asegura que la GT4 tiene dos puertos USB 3.2 Gen 2 (además de dos puertos Gen 1), pero en realidad todos los puertos topan en 5 Gbps y son USB 3.2 Gen 1.

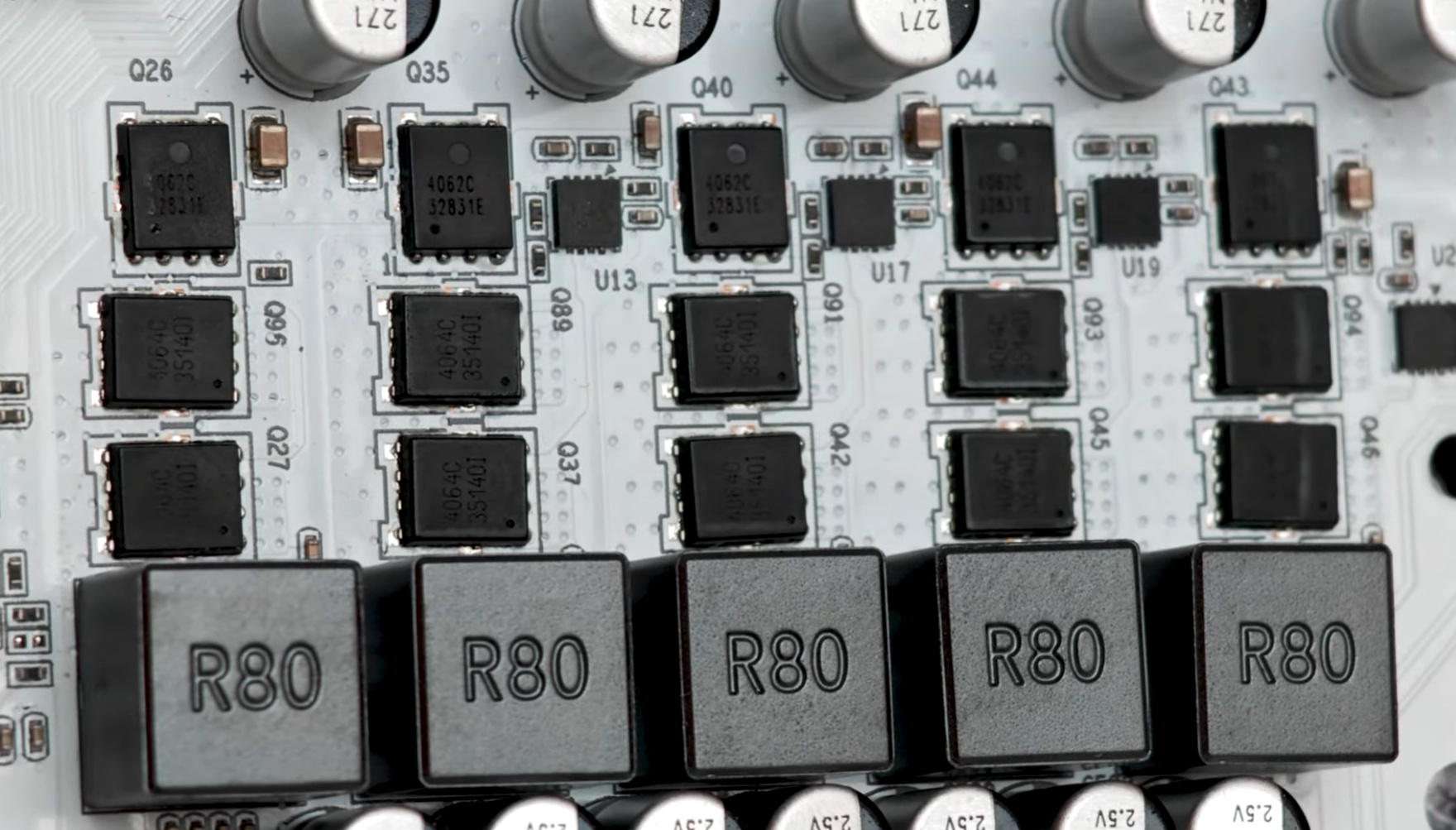

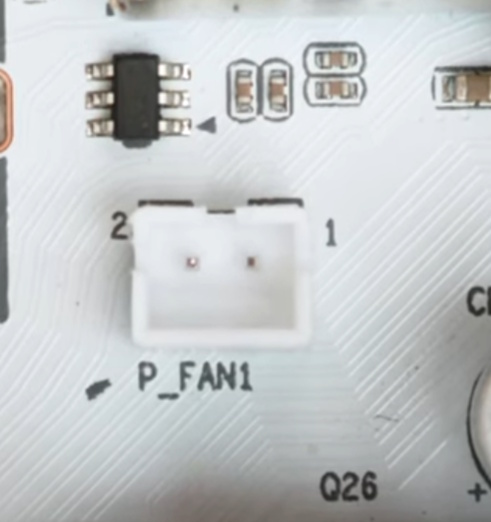

El sistema de entrega de energía consta de 9 fases: 7 para VCore, 1 para el iGPU y 1 para VCCIO. Usa MOSFET XP4064CMT (dos por cada low-side) y XP4062CMT (uno por cada high-side) de Xsemi, con una corriente nominal de 58A, gestionados por un controlador PWM Richtek RT3628. La alimentación de VCCSA y de las ranuras de memoria DDR4 usa un diseño de una sola fase más simple, con arreglos de MOSFET SM4378/SM4364 de Sinopower. Ambas filas de MOSFET están cubiertas por pequeños disipadores, junto a los cuales hay dos conectores de 2 pines pensados para ventiladores de refrigeración del VRM (presentes solo en la variante Machinist de la placa).
El fabricante no especifica un TDP máximo de CPU, pero basándonos en nuestras pruebas, recomendaría limitar el Power Limit a 120–130W para mantener las temperaturas del VRM en un rango cómodo.
Fuera de eso, la Machinist B760 GT4 no se destaca frente a las muchas otras placas chinas económicas. Usa los chips de red y audio habituales, el circuito de audio carece de capacitores de filtrado y el sensor de consumo de energía del CPU sobreestima significativamente el consumo real. Una pequeña decepción es que el pequeño indicador LED de POST no está poblado en la versión Machinist, aunque esto podría cambiar en una futura revisión.
Funciones de la BIOS
La placa corre un UEFI chino típico con interfaz gráfica. Lamentablemente, el firmware no es el punto fuerte de esta placa. Navegar por los menús es engorroso, hay numerosas opciones que no hacen nada y varias que simplemente no tienen nada que hacer en un chipset B760. Da la impresión de que el fabricante usa una sola plantilla de firmware para varios chipsets y no se molesta en adaptarla a cada modelo específico.
Dicho esto, toda la funcionalidad esencial está disponible: frecuencia de memoria, control de timings primarios y secundarios, selección de Gear Mode, soporte para perfiles XMP y ajuste de voltaje de memoria (para que los cambios de voltaje de memoria tengan efecto sin un perfil XMP, hay que configurar tanto el voltaje de memoria VDDQ como el voltaje VPP). Para procesadores serie K hay control de voltaje disponible; para CPU no-K, de todas formas puedes ajustar los Power Limits, activar o desactivar los E-cores, modificar los offsets de AVX y acceder a otras funciones estándar. También están presentes ReBAR y Restore on AC Power Loss, y la implementación de Smart Fan cubre ambos headers de 4 pines (los conectores de 3 y 2 pines no tienen control).
Actualmente estamos buscando un dump original del firmware para la B760 GT4. Si tienes uno y estás dispuesto a compartirlo, por favor contáctanos. Podrías ayudar a muchos dueños de esta placa.
Cómo flashear la BIOS
- Vas a necesitar una memoria USB formateada en FAT32.
- Descarga la BIOS que quieras, extrae el archivo, ubica la carpeta «EFI» y cópiala a la raíz de la memoria USB.
- Reinicia el sistema y presiona F11 durante el arranque.
- En el menú «Select Boot Device», selecciona tu memoria USB.
- La actualización comenzará automáticamente. No se requiere ninguna acción: solo espera a que aparezca el mensaje verde «FPT Operation Successful».
- La BIOS ya quedó flasheada. Reinicia el sistema para terminar. Después de flashear, se recomienda restablecer toda la configuración a los valores de fábrica.
Métodos alternativos de flasheo: FPT v16 y AFUDOS / AFUWIN.
| BIOS version & date | Notes & Link |
|---|---|
| MARTEN B760M4-Plus Date: 12/19/2023 18:32:01 | BIOS for Marten B760M4-PLUS V1.07. Sent by a subscriber, untested [Download] |
Preguntas frecuentes
¿Dónde puedo encontrar los drivers para esta placa?
Nuestra colección actual de drivers para placas LGA1700 está aquí.
¿Hay algún manual disponible, tal vez un PDF?
El manual oficial de Machinist se puede descargar aquí.
¿Cuál es el mejor CPU recomendado para esta placa?
Core i5-12600 / i5-13500 / i5-14500 y modelos similares.
¿Es posible hacer overclock al CPU?
No. El overclock por multiplicador no está disponible en el chipset B760, y la placa no tiene un generador de reloj externo para hacer overclock de BCLK.
¿Dónde está ubicado el chip de la BIOS?
Junto al header del panel frontal. Se puede acceder fácilmente al chip con un clip programador.
¿Cómo conecto el panel frontal?
