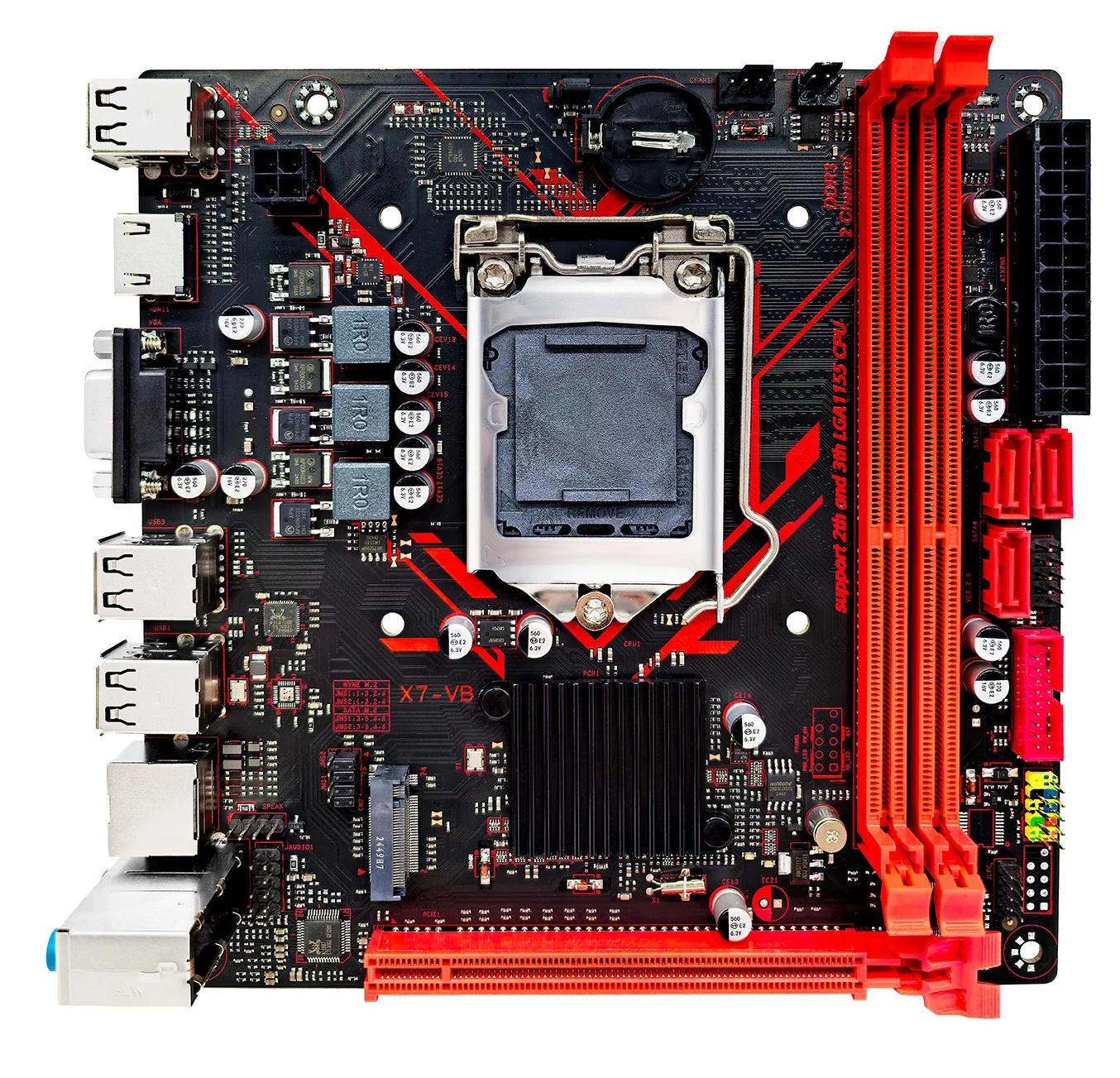

Las placas con la marca X7-VB llevan bastante tiempo en el mercado. Son modelos ITX de gama de entrada para socket 1155, fabricados por Ancthumb y vendidos bajo un montón de marcas chinas: desde ZSUS y Mougol hasta Machinist y Soyo.
A pesar de algunos detalles mal resueltos y un diseño de lo más básico, la placa se sigue fabricando y ya pasó por varias revisiones.
También existe una placa prácticamente idéntica para socket LGA1150: la X8-VB.
Especificaciones
| Model | X7-VB v2.0 |
|---|---|
| Socket | LGA 1155 |
| Chipset | H61 / B75 / Q77 |
| Supported Processors | Intel Core i3/i5/i7, Xeon E3, Pentium, Celeron Gen: 2nd / 3rd Generation (Sandy Bridge / Ivy Bridge) |
| VRM Configuration | 3 Phase Total MOSFETs: 6 (1 high-side + 1 low-side) |
| Supported Memory | 2 x DDR3 DIMM (dual-channel) Maximum capacity: 16 GB Maximum frequency: 1600 Mhz |
| Sleep Mode Support | No |
| Expansion Slots | 1 x PCI-e x8 (Gen 2.0/3.0) |
| Storage | 3 x SATA (up to 1 x SATA 3.0 + 2 x SATA 2.0, depends on chipset) 1 x M.2 (NVME/NGFF, Gen 2.0 x4) |
| Fan Connectors | 1 x CPU cooler (4pin) 1 x Case fan (3pin) |
| PS/2 Ports | - |
| USB Ports | Up to 2 x USB 3.0 / 6 x USB 2.0 (depends on chipset) |
| Network | 10/100 Mbps (RTL8105E) |
| Audio | 5.1 channel (ALC887) |
| Bios Chip | Winbond 25q32jvsiq |
| JLPC1\DEBUG header | Yes |
| TPM 2.0 header | MSI 14pin LPC (Depends on the motherboard revision) |
| PCB Layers | 4 |
| Form Factor & Dimensions | ITX, 170 x 170 mm |
| Approximate Price |

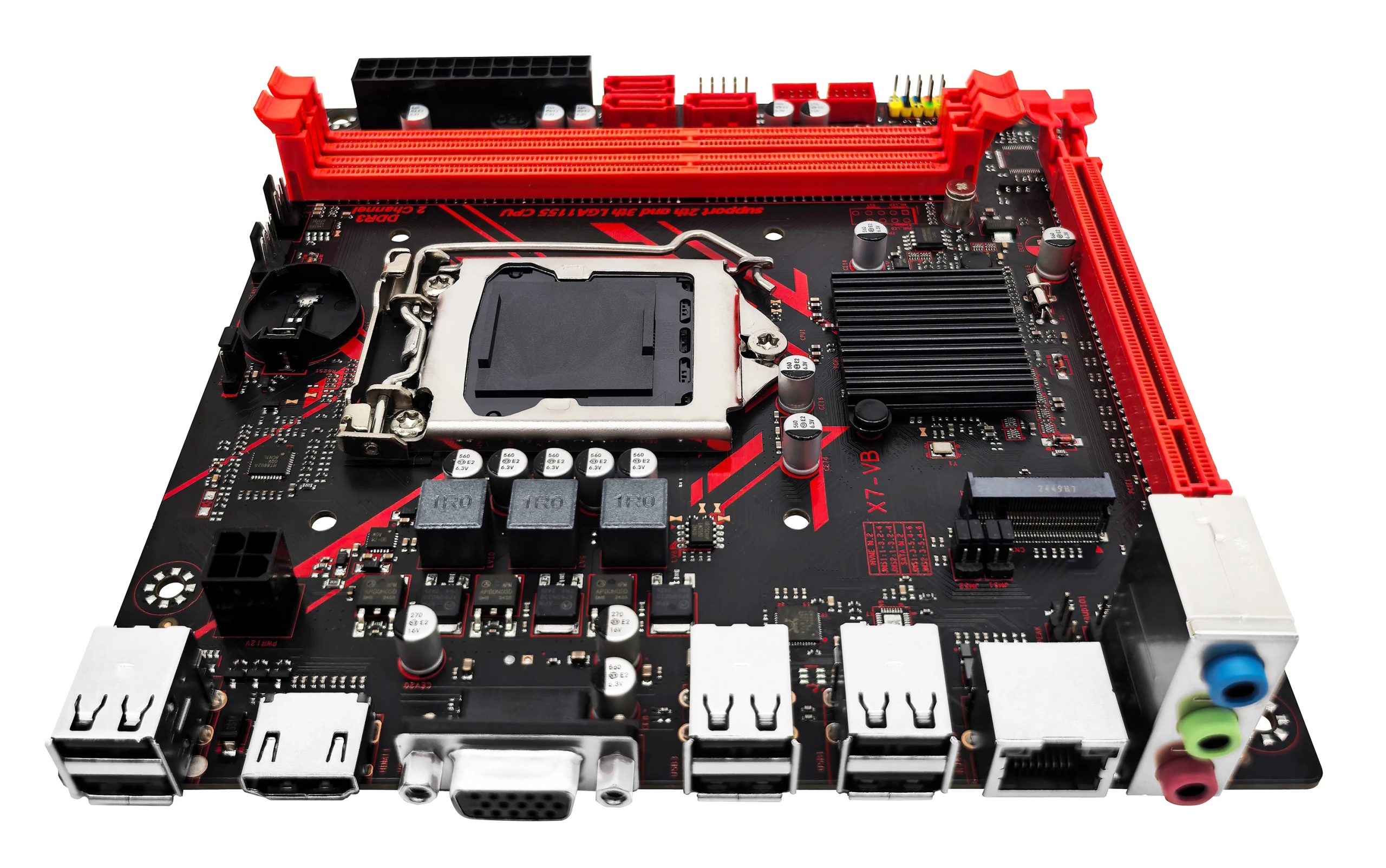

La X7-VB es una placa ultraeconómica pensada para equipos compactos. Eso sí, lo que trae depende de la variante de chipset que te toque. A veces aparecen versiones con chipsets de gama más alta, como Q77 o H77, pero por el diseño físico de la placa tienen exactamente las mismas limitaciones que las de B75 y no ofrecen ninguna ventaja real en conectividad ni en expansión.
Hay dos cosas que distinguen a este modelo:
- No tiene controlador Super I/O. El espacio para el chip está en la placa, pero no viene soldado. Seguramente eso ayudó a bajar un poco el costo, pero trajo muchos problemas: no se puede controlar la velocidad de los ventiladores y no hay ningún tipo de monitoreo de hardware. Muy probablemente por eso mismo la placa tampoco tiene puertos PS/2 ni conector JCOM.
- Tiene un conector TPM 2.0 completo y soporte para él en la BIOS.

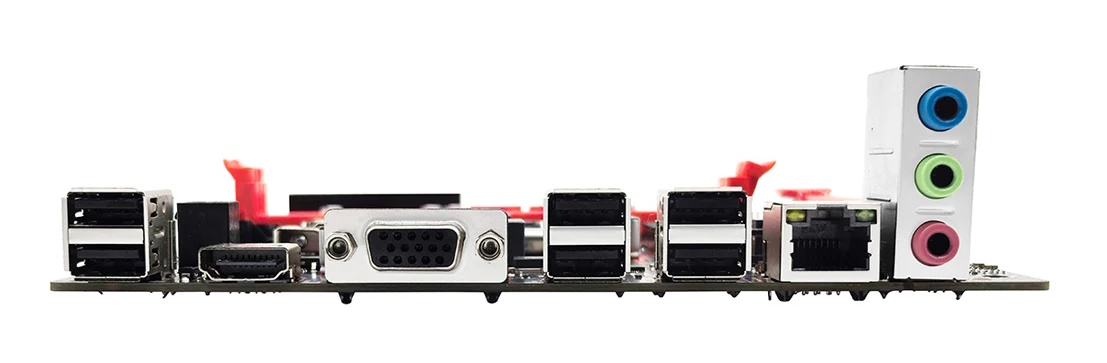

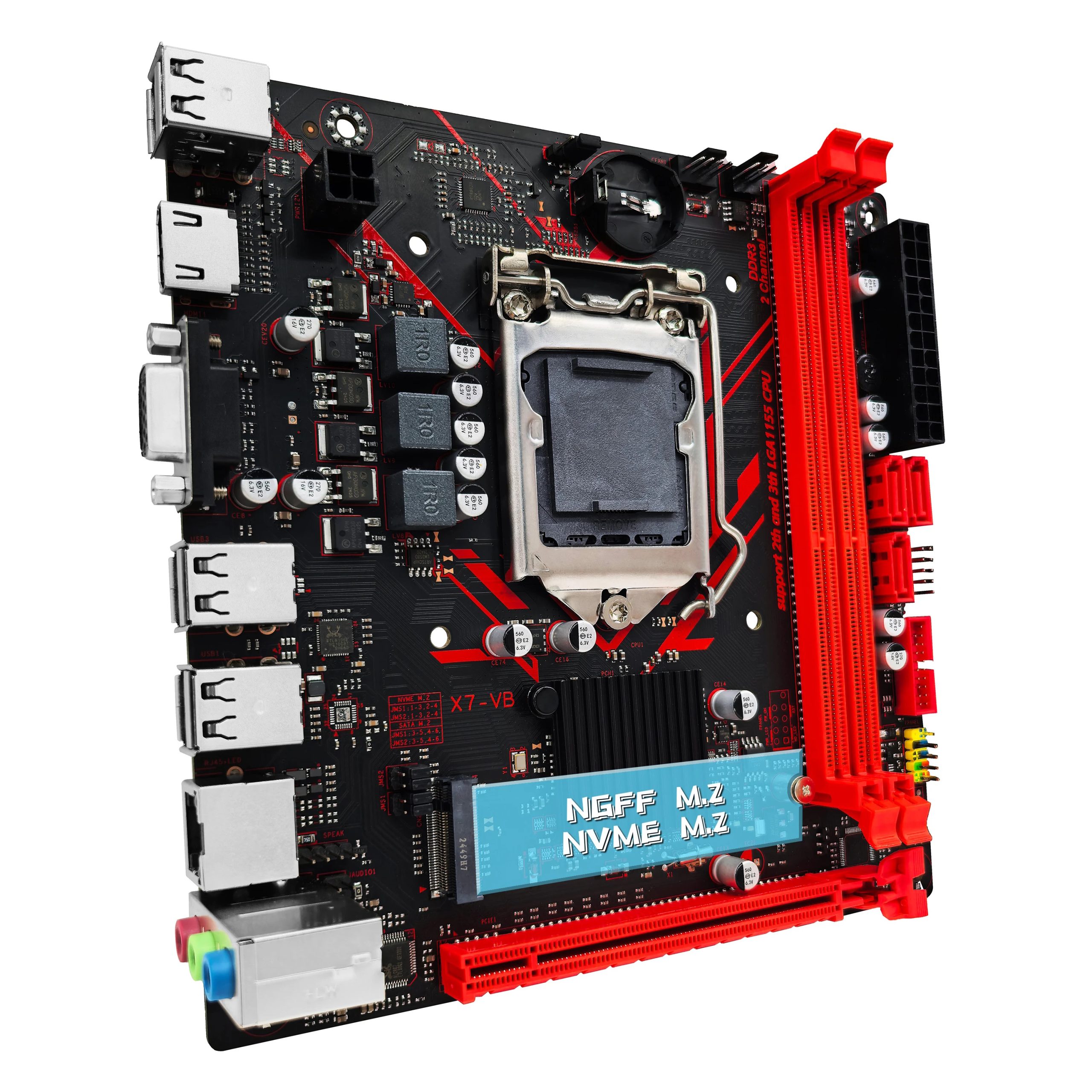

Están todos los puertos habituales de la época, incluidas salidas HDMI y VGA para procesadores con gráficos integrados. Para almacenamiento hay tres puertos SATA y una ranura M.2 de modo dual que admite unidades M.2 SATA (NGFF) y NVMe. En las variantes con H61, los tres puertos SATA están limitados a SATA II; con B75 y chipsets superiores hay un puerto SATA III nativo y dos SATA II. La ranura M.2 va conectada al chipset, así que se queda en PCIe 2.0 x4, pero aun así es notablemente más rápida que SATA.
La única ranura PCIe es de tamaño x16, pero eléctricamente solo tiene 8 líneas (vienen del procesador, que también define la versión de PCIe). No está claro por qué se usan solo 8 líneas ni por qué las restantes no se llevaron a la ranura M.2; es una decisión de diseño bastante discutible por parte del fabricante.
El VRM tiene un diseño clásico, sacado directamente de 2012. Más simple, imposible: apenas 3 fases reales para los núcleos del procesador (VCore), controladas por un controlador PWM Richtek RT8802A. Cada fase usa dos MOSFET de Anpec Electronics: lado alto (High-Side) AP80N03D y lado bajo (Low-Side) AP60N03D.
No es buena idea instalar procesadores con un TDP mayor a 65–69 W. La placa va bien con los Core i5/i7 de bajo consumo con sufijo S y T, con el siempre popular i5-3470 o con Xeon de servidor eficientes como el E3-1230 v2 / E3-1240 v2 (69 W). Si de todos modos decides usar un procesador con TDP más alto —de 77 W o los populares de 95 W como el i7-2600—, asegúrate de darle un buen flujo de aire extra a la zona del VRM y olvídate de las pruebas de estrés prolongadas.
Por lo demás, es una placa económica de principio a fin: PCB delgado, calidad de fabricación mediocre y componentes muy básicos.
Revisiones
Se conocen al menos tres revisiones de esta placa: la X7-VB original, la revisión V2.0 (la más común) y la revisión V3.2. La revisión se identifica por la serigrafía que está entre los puertos SATA y la ranura DDR3.
Por desgracia, no hay registro de cambios. A simple vista las revisiones son casi idénticas, salvo por el conector TPM 2.0 que aparece en las placas vendidas bajo la marca Machinist (probablemente la revisión 3.2).
Atención: el color azul de los puertos USB puede engañar bastante. Algunas revisiones traen puertos azules y los vendedores los anuncian como USB 3.0, pero su velocidad real depende únicamente del chipset. En las variantes con H61 estos puertos siguen funcionando a velocidad USB 2.0, así que hay que confirmar qué chipset trae la placa en lugar de fiarse del color del plástico.
Funciones de la BIOS
La placa usa una BIOS típica basada en Aptio IV. No tiene interfaz gráfica ni soporte para mouse, pero la estructura de los menús y la navegación te resultarán familiares de inmediato: quien haya trabajado con firmware de American Megatrends se sentirá como en casa.
Están todas las funciones principales: Hyper-Threading y activación/desactivación de núcleos individuales, ajuste de timings de memoria, Above 4G Decoding, Wake on LAN y Restore on AC Power Loss. También hay Secure Boot (sin probar) y soporte para módulos TPM 2.0.
| Board Rev | PCH | BIOS version & date | Link |
|---|---|---|---|
| V2.0 | H61 | 10/08/2024 16:32:24 Ver: X7VB1001 | [Download] |
| V3.2 | H61 | 08/11/2025 19:28:43 Ver: X7VB1007 | [Download] |
| V3.2 | B75 | 08/11/2025 19:28:43 Ver: X7VB1007 | [Download] |
Cómo actualizar la BIOS
- Necesitas una memoria USB formateada en FAT32.
- Descarga la BIOS que quieras, descomprime el archivo, busca la carpeta «EFI» y cópiala a la raíz de la memoria USB.
- Reinicia el equipo y presiona F11 durante el arranque.
- En el menú «Select Boot Device», elige tu memoria USB.
- La actualización empieza sola. No tienes que hacer nada: solo espera a que aparezca el mensaje verde «FPT Operation Successful».
- Cuando termine el flasheo, reinicia el equipo para completar el proceso. Después de flashear, se recomienda restablecer toda la configuración a los valores predeterminados.
Otros métodos de flasheo:
Preguntas frecuentes
¿Cómo cambio la ranura M.2 entre modo NVMe y SATA?
Con el equipo apagado, mueve los jumpers JMS1 y JMS2:
- Modo NVMe: posición derecha (predeterminada).
- Modo SATA: posición izquierda.
¿Cómo conecto el panel frontal?
¿Los archivos de firmware son compatibles entre revisiones o variantes de chipset?
No hay una respuesta definitiva, pero el firmware para el mismo chipset parece ser compatible entre las distintas revisiones de la placa. Antes de flashear, siempre haz un respaldo del firmware original.
¿Dónde está el chip de la BIOS?
A la derecha del disipador del chipset.
