X99‑QD4 es una de las motherboards microATX (mATX) más populares de Huananzhi. La primera versión apareció en 2021. Desde entonces se lanzaron una variante DDR3 (Huananzhi X99‑QD3) y una nueva revisión. Aunque no es perfecta, el modelo se ganó la reputación de ser una placa económica sólida.
En la actualidad, la QD4 no es particularmente popular, en gran parte porque su precio supera al de placas competidoras similares.
Especificaciones
Huananzhi X99-QD4 |
||
|---|---|---|
| Revisión | Revisión antigua | Revisión nueva |
| Socket | LGA 2011-3 |
|
| Chipset | Q87 / Z87 / H87 |
|
| Procesadores compatibles | Intel Core i7 (5000, 6000 series, Haswell-E/Broadwell-E) Intel Xeon E5-1600 v3/v4, E5-2600 v3/v4, E5-4600 v3/v4 (Haswell-EP/Broadwell-EP) |
|
| Configuración del VRM | 6 fases Total de MOSFETs: 12 (6 high-side + 6 low-side) |
|
| TDP máximo recomendado | hasta 120 W (procesadores v3) hasta 130 W (procesadores v4) |
|
| Memoria compatible | 4 x DDR4 DIMM (cuatro canales) con soporte para ECC y no ECC Capacidad máxima: 128 GB |
|
| Soporte para modo de suspensión | No |
|
| Ranuras de expansión | 1 x PCI-e x16 (Gen 3.0) 1 x PCI-e x4 (Gen 3.0) 1 x PCI-e x1 (Gen 2.0) | 1 x PCI-e x16 (Gen 3.0) 1 x PCI-e x4 (Gen 2.0) |
| Almacenamiento | 6 x SATA 3.0 2 x M.2 (NVME, Gen 3.0 x4) | 6 x SATA 3.0 3 x M.2 (NVME, Gen 3.0 x4) |
| Conectores de ventilador | 1 x ventilador del CPU (4 pines) 1 x ventilador del gabinete (4 pines) 2 x ventiladores del gabinete (3 pines) |
|
| Puertos PS/2 | 2 (mouse + teclado) |
|
| Puertos USB 3.0 | 2 (+ conector frontal) |
|
| Puertos USB 2.0 | 4 (+ conector frontal) |
|
| Red | LAN Gigabit (RTL8111 \ RTL8168) |
|
| Audio | 5.1 canales (ALC897) |
|
| Extras | - | Ranura M.2 para Wi-Fi |
| Chip del BIOS | W25Q128FV |
|
| Conector JLPC1/DEBUG1 | Sí |
|
| Conector TPM 2.0 | No |
|
| Capas del PCB | 6 |
|
| Formato y dimensiones | mATX 245 x 190 mm |
|
| Precio aproximado | ||
La placa viene en un esquema de color negro con azul y luce bastante bien. Está construida sobre chipsets de escritorio de la serie 8; independientemente del chipset que use una unidad concreta, la funcionalidad se mantiene igual.
La QD4 ofrece modo de memoria en cuádruple canal, un número suficiente de puertos y una calidad general decente. Entre los puntos destacados se incluyen cuatro encabezados para ventiladores y una ranura M.2 para Wi‑Fi (solo en la revisión más reciente).
El VRM utiliza seis fases reales, cada una con dos MOSFET. Emplea 3NA7R2 (52 A / 7.2 mΩ) en el lado alto (×6) y 3NA3R4 (75 A / 3.4 mΩ) en el lado bajo (×6), controlados por un PWM ISL6376. Esta configuración puede manejar CPUs de gama media; si planeas cargas sostenidas pesadas, recomendamos añadir flujo de aire sobre el área del VRM.
A diferencia de la mayoría de las placas económicas, aquí el sensor de consumo de energía de la CPU funciona correctamente. Sin embargo, permanecen las peculiaridades chinas habituales: sensores de temperatura inexactos y control Smart Fan que solo reconoce el encabezado del ventilador de CPU de 4 pines (CPU_FAN1). La principal decepción es la falta de soporte de suspensión (S3); solo está disponible la hibernación (S4).
Versiones
QD4 clásica
Las placas producidas entre 2021 y 2023 forjaron la reputación de la QD4 como un modelo económico de calidad. No hay trampas ocultas ni inconvenientes sorpresa. La primera revisión sigue en funcionamiento en muchos sistemas LGA2011‑3.

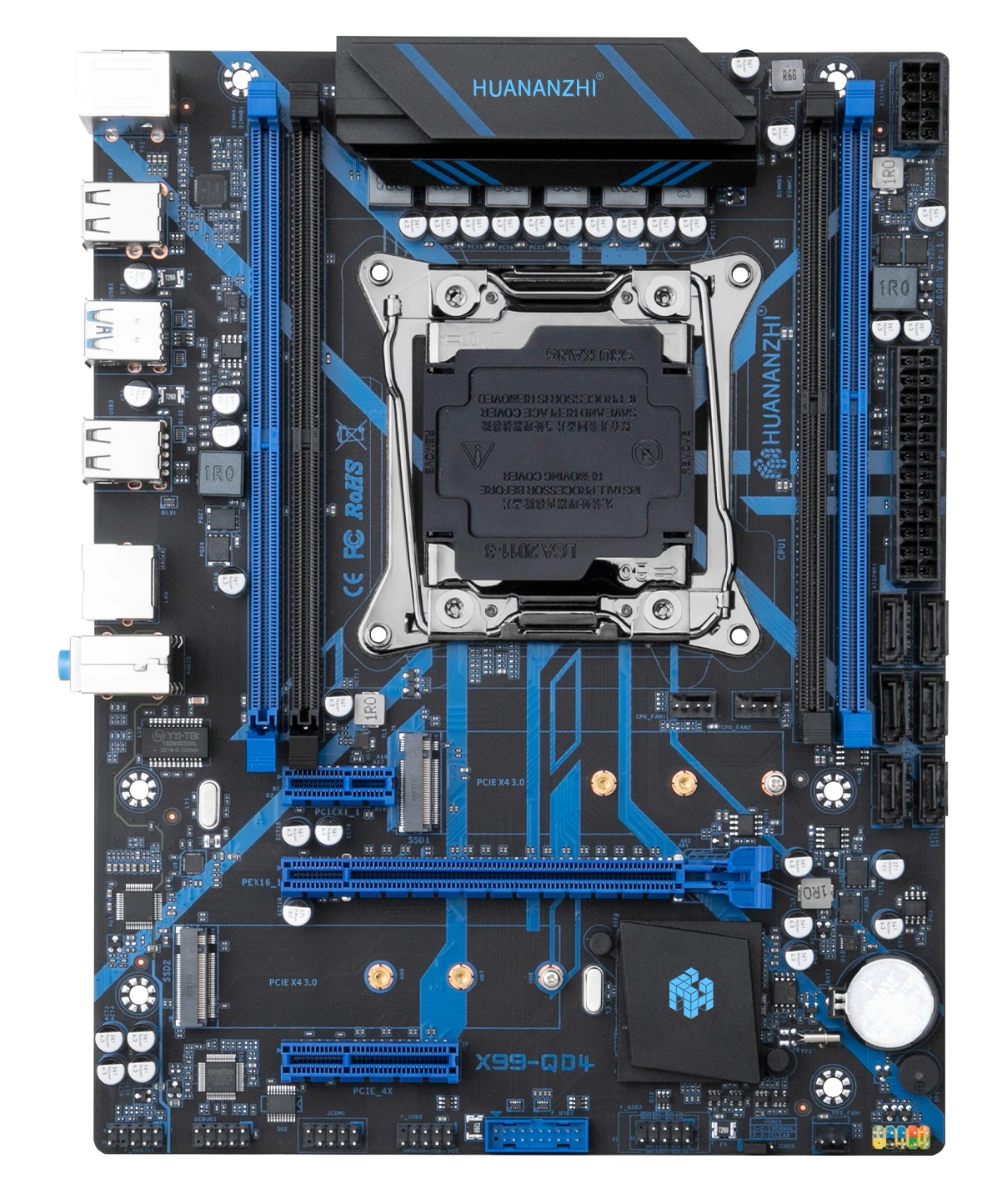

La QD4 clásica lleva el marcado G608B ver 1.0, ubicado justo encima del conector ATX de 24 pines.
Revisiones con tres ranuras M.2
En 2024, Huananzhi lanzó una nueva versión de la placa. Ganó tres ranuras M.2 más una ranura M.2 para Wi‑Fi. Se sacrificó una ranura PCIe x1 y la ranura PCIe x4 ahora proviene del chipset, por lo que funciona a PCIe 2.0.
Lamentablemente, las primeras unidades tenían un defecto de hardware, probablemente relacionado con el subsistema de alimentación de la RAM. Como resultado, la placa a menudo tenía problemas con cuatro (y a veces incluso tres) módulos de memoria. En algunos casos, la nueva revisión no iniciaba en cuádruple canal en absoluto; bajar la frecuencia de memoria a 1866 MHz a veces ayudaba. Por desgracia, no hay una solución real más allá de usar configuraciones de doble o triple canal.
La revisión problemática estaba etiquetada como G693H V1.0, aunque no podemos garantizar que todas las placas con este marcado estén afectadas. Aun así, la confianza en la nueva revisión quedó mermada.
Posteriormente aparecieron revisiones etiquetadas como G693H ver 2.0 y G693H ver 0.1, donde el problema de memoria parece haber sido corregido. Todas las revisiones más nuevas lucen idénticas, así que revisa los marcados del PCB antes de comprar.
Capacidades de la BIOS
La placa usa una AMI BIOS conocida. No hay una interfaz gráfica moderna, pero el firmware de fábrica expone controles de timings de memoria y es razonablemente estable para los estándares de BIOS chinas. La función “Restore AC Power Loss” está disponible y es posible el arranque sin video (sin GPU). Funciones como Resizable BAR, overclock de CPUs desbloqueadas y más pueden habilitarse flasheando una BIOS compatible.
Guía simple para flashear la BIOS (Windows)
| Versión y fecha del BIOS | Timings de RAM | ReBAR | OC de CPU desbloqueado | Desbloqueo de Turbo Boost | Undervolt | Secure Boot | Soporte para TPM 2.0 | Notas y enlace |
|---|---|---|---|---|---|---|---|---|
| 06/07/2022 23:58:08 Ver: H81X9902 | + | - | - | - | - | + | - | BIOS original de la revisión G608B ver 1.0 [Descargar] |
| 06/07/2022 23:58:08 Ver: H81X9902 | + | - | - | - | - | + | - | BIOS original modificado por Koshak1013. BCLK 100.00MHz + sin pitido + smartfan (<45°=30%/>80°=100%) [Descargar] |
| 03/09/2024 17:33:08 Ver: X99-QD4 693H | + | - | - | - | - | + | - | BIOS original de la revisión G693H ver 0.1 [Descargar] |
| 03/09/2024 17:33:08 Ver: X99-QD4 693H | + | + | - | - | - | + | - | BIOS original modificado por Koshak1013. REBar + BCLK 100.00MHz + sin pitido [Descargar] |
| 03/09/2024 17:33:08 Ver: X99-QD4 693H | + | + | - | + | -50 mV | + | - | BIOS original modificado por Koshak1013 (ReBAR + BCLK 100.00MHz + sin pitido) + desbloqueo para CPU V3 [Descargar] |
| X98MF Ver:003 07/25/2022 18:02:42 | + | + | - | + | - | + | + | Basado en el BIOS de la Huananzhi X99-8M-F. Parche UPT, timings, BCLK de 100 MHz, TBU (offsets de undervolt ajustables en el BIOS), ReBAR, logo de arranque personalizado, soporte para TPM 2.0 y Secure Boot. Atención: aún no probado. [Descargar] |
| - | + | + | + | - | - | + / - | - | BIOS para overclock de CPU desbloqueados. Consulta el readme.txt [Descargar] |
| BX99DA08 | + | + | + | - | - | + | + | BIOS personalizado de iEngineer. ReBAR + overclock de CPU desbloqueado + soporte para TPM2.0... [Enlace] |
- Descarga FPTW 9.1.10 desde esta página.
- Abre el Símbolo del sistema como Administrador.
- Copia tu archivo de BIOS (
bios.binobios.rom) en la misma carpeta que FPTW. - En el Símbolo del sistema, navega a la carpeta de FPTW usando el comando
cd. - Flashea la BIOS con el siguiente comando:
fptw64 -f bios.bin
Nota: Sustituye bios.bin por el nombre real de tu archivo de BIOS modificado, si es diferente. Si FPT reporta un bloqueo (no puede acceder a regiones protegidas), reinicia a la BIOS y desactiva el bloqueo de BIOS: IntelRCSetup → PCH Configuration → Security Configuration → BIOS Lock: Disable.
Después de flashear, recomendamos restablecer la configuración a valores predeterminados.
¿Error 103 en FPT? Si FPT se detiene con “There are no supported SPI flash devices installed”, normalmente solo significa que el chip flash de tu tarjeta no está en la lista de chips de FPT. Aquí explicamos cómo solucionar el error 103 de FPT.
Preguntas frecuentes
¿Dónde puedo encontrar el manual oficial?
El manual oficial para las últimas revisiones puede descargarse aquí.
La placa no arranca, pantalla en negro, etc. ¿Qué hago?
Consulta nuestro artículo sobre los problemas más comunes de LGA2011‑3.
¿Dónde puedo encontrar controladores para esta placa?
La página con los controladores actuales para placas de socket 2011‑3 se encuentra aquí.
¿Dónde está ubicado el chip de la BIOS?
A la derecha del disipador del chipset; puedes sujetar una pinza de programador.
¿Es posible conectar módulos TPM 2.0?
No hay un encabezado TPM 2.0 dedicado, pero la placa expone un encabezado DEBUG que puede aceptar módulos TPM 2.0. Necesitarás un módulo compatible y firmware BIOS/UEFI con soporte TPM. Más información sobre TPM 2.0 en placas X99 chinas aquí.
Conclusión
