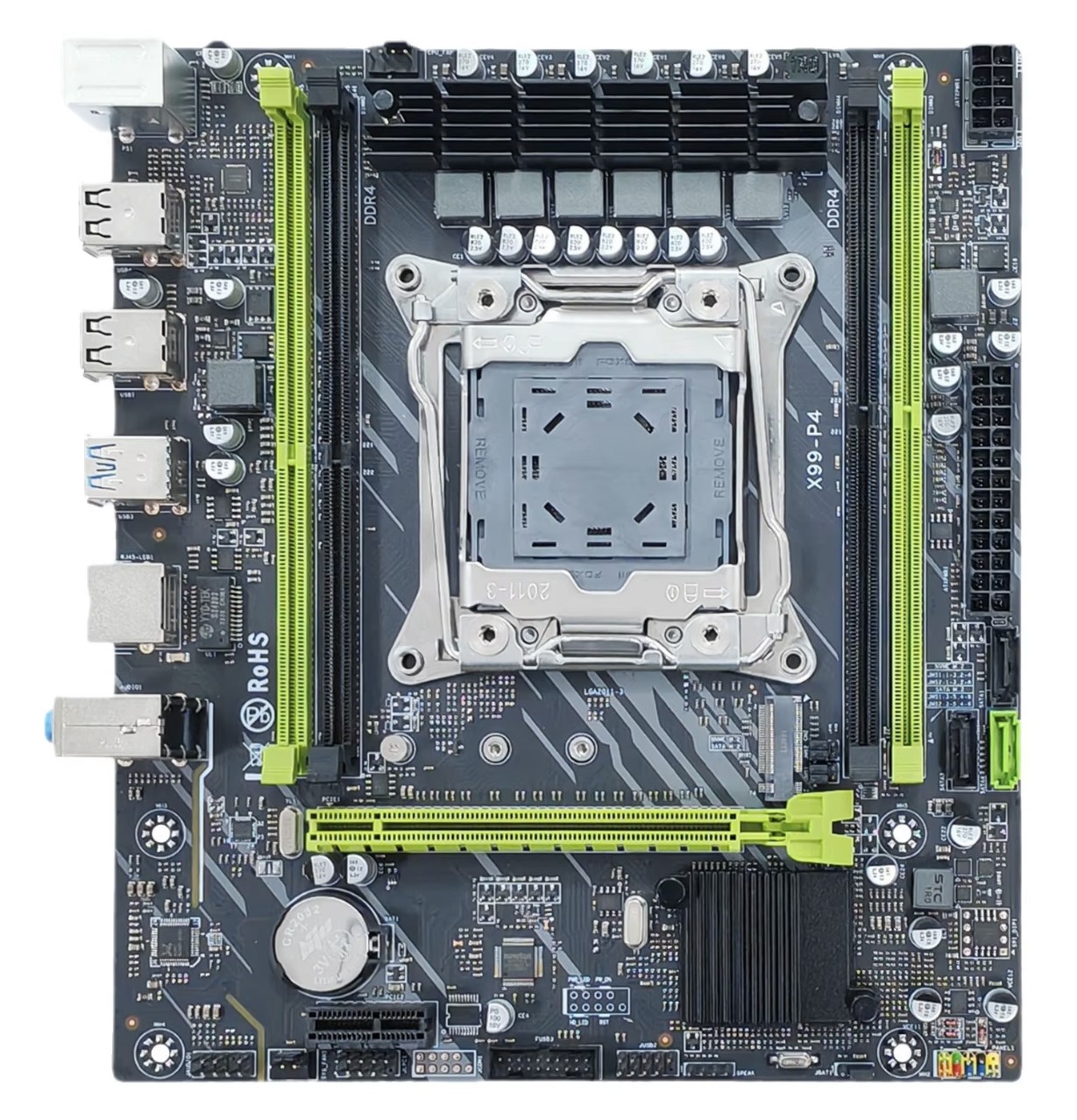

La placa madre X99-P4 apareció en 2023. Es una placa china económica típica orientada a ensambles de entrada.
Con mayor frecuencia la encontrarás con la marca ZSUS, pero también se vende bajo MUCAI, MOUGOL, MACHINIST, Atermiter, Soyo e incluso Huananzhi.
Existe una versión simplificada de esta placa que conserva las mismas marcas en el PCB — la ZSUS X99-8D4.
Especificaciones
| Modelo | X99-P4 |
|---|---|
| Socket | LGA 2011-3 |
| Chipset | H81 \ C222 \ C612 |
| Procesadores compatibles | Intel Core i7 (5000, 6000 series, Haswell-E/Broadwell-E) Intel Xeon E5-1600 v3/v4, E5-2600 v3/v4, E5-4600 v3/v4 (Haswell-EP/Broadwell-EP) |
| Configuración del VRM | 3 fases (6 virtuales con duplicadores) Total de MOSFETs: 12 (6 high-side + 6 low-side) |
| TDP máximo recomendado | hasta 90 W (procesadores v3) hasta 100 W (procesadores v4) |
| Memoria compatible | 4 x DDR4 DIMM (doble canal) con soporte para ECC y no ECC Capacidad máxima: 64 GB |
| Soporte para modo de suspensión | No |
| Ranuras de expansión | 1 x PCI-e x16 (Gen 3.0) 1 x PCI-e x1 |
| Almacenamiento | 1 x SATA 3.0 2 x SATA 2.0 1 x M.2 (NVME/NGFF, Gen 3.0 x4) |
| Conectores de ventilador | 1 x ventilador del CPU (4 pines) 1 x ventilador del gabinete (3 pines) |
| Puertos PS/2 | 2 (mouse + teclado) |
| Puertos USB 3.0 | 2 (+ conector frontal) |
| Puertos USB 2.0 | 4 (+ conector frontal) |
| Red | LAN Gigabit (RTL8111H) |
| Audio | 5.1 canales (ALC897) |
| Conector TPM 2.0 | No |
| Conector JLPC1 | Sí (puede faltar en algunas revisiones) |
| Formato y dimensiones | mATX 215 x 190 mm |
| Precio aproximado |

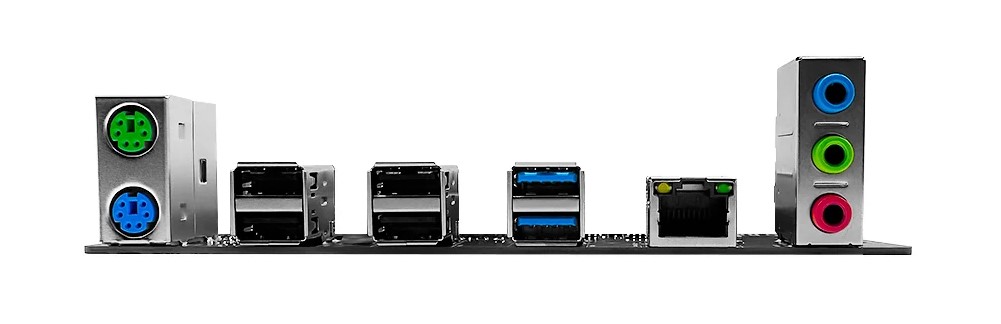

La X99-P4 no destaca entre otras placas económicas. Ofrece lo básico en cuanto a E/S moderna. En cuanto al almacenamiento, ofrece solo 3 puertos SATA (solo uno de ellos es SATA 6 Gb/s) y una única ranura M.2 conmutable mediante jumpers; está configurada para NVMe por defecto.
El VRM claramente no es el punto fuerte de este modelo. Utiliza una configuración económica clásica de tres fases duplicadas y no está diseñado para procesadores de alto rendimiento. La placa usa MOSFETs marcados PQ PN0301 (x6 lado alto) y PQ PN0302 (x6 lado bajo).
El audio lo maneja el códec Realtek ALC897. En el lado negativo, se aplican las típicas rarezas de las placas chinas económicas:
- Activa la barra de estado: Ve a Ver (View) → Barra de estado (Status Bar).
- Haz clic derecho en la barra de estado (en la parte inferior) → Módulos HWMon → y desmarca PCH / Bibxy.
- Si esto no ayuda, desactiva todos los sensores y actívalos uno por uno para identificar al culpable.
Versiones
Existen diferentes versiones de la placa, basadas en varios chipsets: de escritorio H81 y de clase servidor C222 y C612. Aunque la funcionalidad se mantiene similar entre versiones, su firmware puede ser mutuamente incompatible.
No es posible determinar a simple vista qué chipset usa una placa en específico. Sin embargo, las revisiones con disipadores de chipset más grandes probablemente se basan en el PCH C612.
Nota sobre TPM 2.0: No hay un conector dedicado para TPM 2.0, pero la placa incluye un conector JLPC1 (LPC) (dependiente de la revisión) que puede aceptar módulos TPM 2.0 por LPC. Necesitarás un módulo compatible y firmware UEFI/BIOS con soporte TPM; en algunas placas esto requiere firmware de terceros o modificado. Más información sobre TPM 2.0 en placas X99 chinas aquí.
Capacidades de la BIOS
La BIOS de fábrica está basada en el código de American Megatrends y es bastante básica. Se aplican las limitaciones típicas, siendo la principal la ausencia de controles de timings de RAM. Por fortuna, la X99‑P4 es compatible con firmware de otras placas chinas que al menos desbloquean los ajustes básicos de los timings.
| Chipset | Versión y fecha del BIOS | Timings de RAM | ReBAR | OC de CPU desbloqueado | Desbloqueo de Turbo Boost | Undervolt | Notas y enlace |
|---|---|---|---|---|---|---|---|
| H81 | X99D4 Ver:004 05/17/2023 | - | - | - | - | - | BIOS original [Descargar] |
| H81 | X9R9P Ver:003 01/07/2022 | + | - | - | + | -50 mV | BIOS modificado (basado en la Machinist MR9A PRO) [Descargar] |
| C222 | X99D4 Ver:004 08/01/2023 | - | - | - | - | - | BIOS original [Descargar] |
| C222 | 01/15/2021 Ver: X99MA012 | + | - | - | + | -50 mV | BIOS modificado (basado en la Qiyida H9 v2.0) [Descargar] |
| C612 | X99P4 Ver:001 10/30/2023 | - | - | - | - | - | BIOS original [Descargar] |
| C612 | X99P4 Ver:001 10/30/2023 | + | - | - | + | -50 mV | BIOS modificado (basado en el original) [Descargar] |
Guía simple para flashear la BIOS (Windows)
- Descarga FPTW 9.1.10 desde esta página.
- Abre el Símbolo del sistema como Administrador.
- Copia tu archivo de BIOS (
bios.binobios.rom) en la misma carpeta que FPTW. - En el Símbolo del sistema, navega a la carpeta de FPTW usando el comando
cd. - Flashea la BIOS con el siguiente comando:
fptw64 -f bios.bin
Nota: Sustituye bios.bin por el nombre real de tu BIOS modificada, si es diferente.
¿Error 103 en FPT? Si FPT se detiene con “There are no supported SPI flash devices installed”, normalmente solo significa que el chip flash de tu tarjeta no está en la lista de chips de FPT. Aquí explicamos cómo solucionar el error 103 de FPT.
Después de flashear, restablece los ajustes a valores predeterminados (Clear CMOS).
Preguntas frecuentes
La placa no inicia, pantalla en negro, etc. ¿Qué hago?
Consulta nuestro artículo sobre los problemas más comunes de LGA2011‑3.
¿Dónde puedo encontrar controladores para esta placa?
La página con los controladores actuales para placas de socket 2011‑3 está disponible aquí.
¿Hay un manual disponible, quizá en PDF?
El manual oficial de ZSUS puede descargarse aquí.
¿Cómo conecto el panel frontal?
