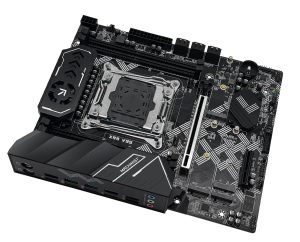

Las placas madre Machinist X99‑U9 y Machinist X99‑V9s son lanzamientos prometedores de finales de 2025. Los PCBs llevan la marca G796K‑V.1.0 y, aparte del nombre, solo se diferencian por el color.
A diferencia de muchos diseños “copiar‑pegar” que hay por ahí, estas placas fueron claramente diseñadas para aprovechar mucho mejor las capacidades de la plataforma.
Especificaciones
| Modelo | Machinist X99-U9 \ X99-V9s |
|---|---|
| Socket | LGA 2011-3 |
| Chipset | C612 |
| Procesadores compatibles | Intel Core i7 (5000, 6000 series, Haswell-E/Broadwell-E) Intel Xeon E5-1600 v3/v4, E5-2600 v3/v4, E5-4600 v3/v4 (Haswell-EP/Broadwell-EP) |
| Configuración del VRM | 6 fases Total de MOSFETs: 12 (6 high-side + 6 low-side) |
| Memoria compatible | 4 x DDR4 DIMM (cuatro canales) con soporte para ECC y no ECC Capacidad máxima: 128 GB |
| Soporte para modo de suspensión (S3) | Sí |
| Ranuras de expansión | 1 x PCI-e x16 (Gen 3.0) 1 x PCI-e x4 (Gen 3.0) |
| Almacenamiento | 6 x SATA 3.0 3 x M.2 (NVME, Gen 3.0 x4) |
| Conectores de ventilador | 1 x ventilador del CPU (4 pines) 3 x ventiladores del gabinete (4 pines) |
| Puertos PS/2 | 2 (mouse + teclado) |
| Puertos USB 3.0 | 4 (+ conector frontal) |
| Puertos USB 2.0 | 4 (+ conector frontal) |
| Red | LAN Gigabit (RTL8111 \ RTL8168) |
| Audio | 5.1 canales (ALC897) |
| Extras | Enfriamiento activo del VRM Ranura M.2 para Wi-Fi Display de código POST Ranura x16 con refuerzo metálico |
| Conector JLPC1 | No |
| Conector TPM 2.0 | LPC de 14 pines |
| Formato y dimensiones | ATX 245 x 197 mm |
| Precio aproximado |
Lo primero que destaca es el aspecto y la calidad de construcción —muy por encima de las placas económicas típicas para esta plataforma—. La paleta de colores del PCB está bien cuidada, y el escudo trasero de E/S integrado está bien hecho y luce acorde. Visualmente, están entre las LGA2011‑3 más atractivas.
Se eligió el chipset Intel C612 de clase servidor, así que a ninguno de los modelos le falta E/S moderna. Por fin se aprovechan correctamente los numerosos carriles PCIe de los Xeon E5. Los carriles para todas las ranuras PCIe y las tres ranuras M.2 provienen de la CPU (PCIe 3.0); los carriles del chipset (PCIe 2.0) parecen no usarse.
La entrega de potencia usa un diseño de seis fases con dos MOSFET por fase. Emplea el controlador PWM ISL6376, y la configuración general del VRM se parece mucho a lo que hemos visto en placas Huananzhi como la X99‑QD4. MOSFET: 3NA7R2 (52 A / 7.2 mΩ) en el lado alto (×6) y 3NA3R4 (75 A / 3.4 mΩ) en el lado bajo (×6). Esta configuración se adapta bien a CPUs de gama media, pero sigue siendo justa para piezas tope de gama con muchos núcleos. Gracias a la refrigeración activa —un pequeño ventilador a 5 V fijos— puedes usar con seguridad CPUs de hasta ~135 W de TDP.
También se cuidaron otros detalles. El encabezado TPM 2.0 se ubica junto a la batería CMOS, así que las tarjetas gráficas grandes ya no bloquean el módulo. Tienes cuatro encabezados de ventilador, y todos son de 4 pines. Incluso el ubicuo códec de audio ALC897 cuenta con cuatro capacitores de filtrado, mejorando la calidad de salida analógica.
La conectividad USB también recibió atención. Ahora hay dos encabezados USB 2.0 y —lo más importante— puedes activar o desactivar la alimentación de puertos con la PC apagada. Se proporcionan varios jumpers JPWR para esto: uno junto al encabezado USB 3.0 y dos más ocultos bajo la cubierta plástica trasera de E/S (deberás retirarla para acceder).
Y la guinda: telemetría de consumo de CPU funcional y un modo de suspensión (S3) operativo —características que muchos usuarios de placas económicas casi habían olvidado.
Capacidades de la BIOS
La placa ejecuta un UEFI/BIOS basado en Aptio V ya conocido. El firmware carece de una GUI moderna y soporte de ratón, pero incluye prácticamente todo lo necesario. De fábrica, puedes ajustar los timings de la RAM, y tanto Resizable BAR como Above 4G Decoding funcionan. Secure Boot está presente, al igual que un módulo de configuración para dispositivos TPM 2.0; lo único que falta es soporte de overclock para CPUs desbloqueadas.
Por desgracia, también están las asperezas habituales: lectura incorrecta del sensor de temperatura de la placa, comportamiento peculiar de Smart Fan, una enorme cantidad de opciones —algunas de las cuales no funcionan— y, curiosamente, ausencia de soporte para ECC en la BIOS. Los módulos de memoria ECC seguirán funcionando, pero solo en modo no-ECC, sin corrección de errores. El firmware de stock es suficiente para el uso diario, pero recomendamos usar un controlador de ventiladores externo o un hub PWM para los ventiladores del gabinete en lugar de depender de Smart Fan.
No es crítico, pero molesto: observamos un aumento notable en el tiempo de arranque tras desactivar CSM. Esperamos que se corrija en futuras versiones de BIOS.
Guía simple para flashear la BIOS (Windows)
| Versión y fecha del BIOS | Timings de RAM | ReBAR | OC de CPU desbloqueado | Desbloqueo de Turbo Boost | Undervolt | Secure Boot y TPM2.0 | Notas y enlace |
|---|---|---|---|---|---|---|---|
| (09/05/2025)X99 | + | + | - | - | - | + | BIOS original [Descargar] |
| (09/05/2025)X99 | + | + | - | + | -50 mV | + | BIOS original + TBU para CPU V3 [Descargar] |
| (09/05/2025)X99 | + | + | + | - | - | + | BIOS original con overclock para CPU desbloqueados [Descargar] |
- Descarga Intel Flash Programming Tool (FPTW) 9.1.10 desde esta página.
- Abre el Símbolo del sistema como Administrador.
- Copia tu archivo de BIOS (
bios.binobios.rom) en la misma carpeta que FPTW. - En el Símbolo del sistema, navega a la carpeta de FPTW usando el comando
cd. - Haz primero un respaldo:
fptw64 -d backup.bin - Flashea la BIOS:
fptw64 -f bios.bin
Notas: Sustituye bios.bin por el nombre real de tu archivo de BIOS.
¿Error 103 en FPT? Si FPT se detiene con “There are no supported SPI flash devices installed”, normalmente solo significa que el chip flash de tu tarjeta no está en la lista de chips de FPT. Aquí explicamos cómo solucionar el error 103 de FPT.
Después de flashear, recomendamos restablecer la configuración o limpiar el CMOS.
Preguntas frecuentes
¿Cómo conecto el panel frontal?
La placa no arranca — pantalla en negro, etc. ¿Qué hago?
Consulta nuestro artículo sobre los problemas más comunes de LGA2011‑3.
¿Hay un manual disponible (PDF)?
El manual oficial de Machinist se puede descargar aquí (V9s) y aquí (U9).
¿Es posible el Turbo Boost Unlock en esta placa?
Sí. Puedes realizar el desbloqueo usando S3TurboTool siguiendo nuestra guía, o esperar un BIOS ya preparado con el desbloqueo aplicado.
¿Dónde puedo encontrar controladores para esta placa?
La página con los controladores actuales para placas de socket 2011‑3 se encuentra aquí.
¿Qué módulo TPM 2.0 es compatible con esta placa?
Necesitas un módulo TPM 2.0 LPC de 14 pines de ASUS — por ejemplo, este.
