La X99 H9s es una placa sólida de Qiyida. Su característica principal es el soporte para módulos TPM 2.0; además, ofrece un firmware de fábrica bastante decente, un chipset de grado de servidor y operación de memoria en cuádruple canal.
TPM 2.0 es un módulo de plataforma segura (Trusted Platform Module) responsable de la seguridad por hardware y el almacenamiento de claves de cifrado. Se requiere para instalar Windows 11 y para algunas herramientas y sistemas anti‑cheat.
Especificaciones
| Modelo | Qiyida X99 H9s |
|---|---|
| Socket | LGA 2011-3 |
| Chipset | C612 |
| Procesadores compatibles | Intel Core i7 (5000, 6000 series, Haswell-E/Broadwell-E) Intel Xeon E5-1600 v3/v4, E5-2600 v3/v4, E5-4600 v3/v4 (Haswell-EP/Broadwell-EP) |
| Configuración del VRM | 3 fases (6 virtuales con duplicadores) Total de MOSFETs: 12 (6 high-side + 6 low-side) |
| Memoria compatible | 4 x DDR4 DIMM (cuatro canales) con soporte para ECC y no ECC Capacidad máxima: 128 GB |
| Soporte para modo de suspensión | No |
| Ranuras de expansión | 1 x PCI-e x16 (Gen 3.0) 1 x PCI-e x1 (Gen 2.0) |
| Almacenamiento | 4 x SATA 3.0 1 x M.2 (NVME, Gen 3.0 x4) 1 x M.2 (NVME/NGFF, Gen 3.0 x4) |
| Conectores de ventilador | 1 x ventilador del CPU (4 pines) 1 x ventilador del gabinete (3 pines) 1 x ventilador del VRM (2 pines) |
| Puertos PS/2 | 2 (mouse + teclado) |

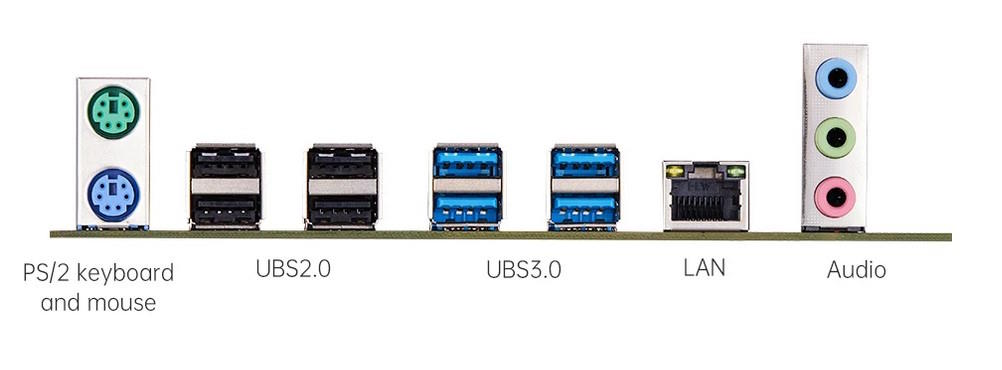

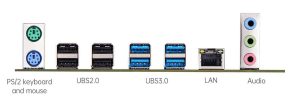

| Puertos USB 3.0 | 4 (+ conector frontal) |
| Puertos USB 2.0 | 4 (+ conector frontal) |
| Red | LAN Gigabit (RTL8111 \ RTL8168) |
| Audio | 5.1 canales (ALC897) |
| Chip del BIOS | W25Q128FV |
| Conector TPM 2.0 | LPC de 14 pines |
| Formato y dimensiones | mATX 215 x 190 mm |
| Precio aproximado |

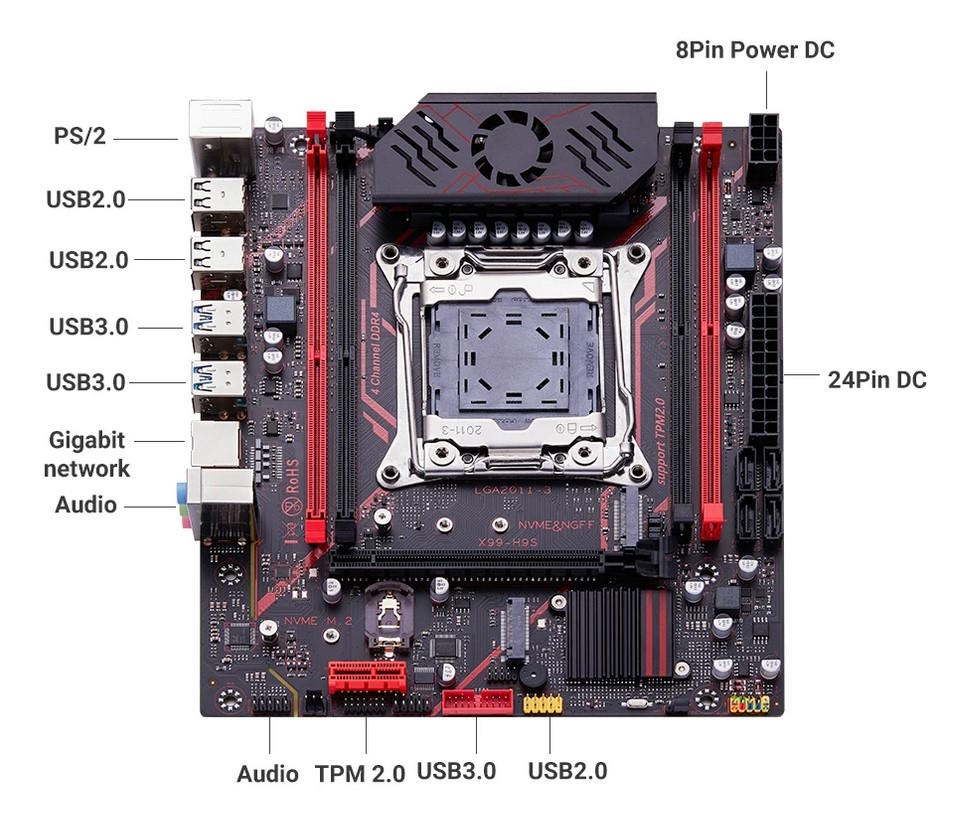

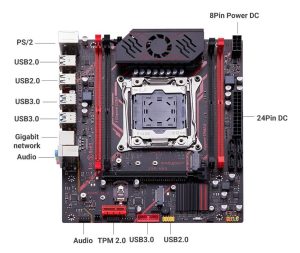

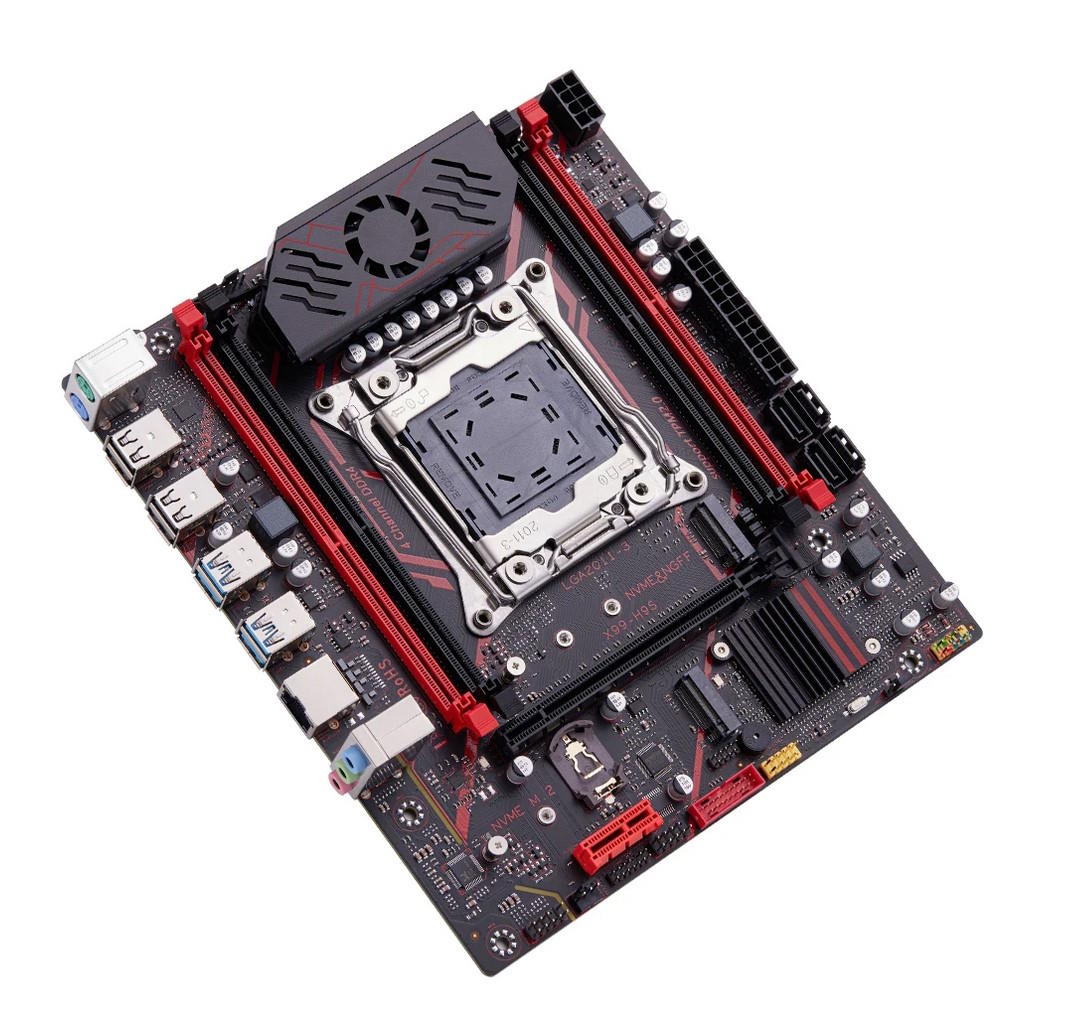

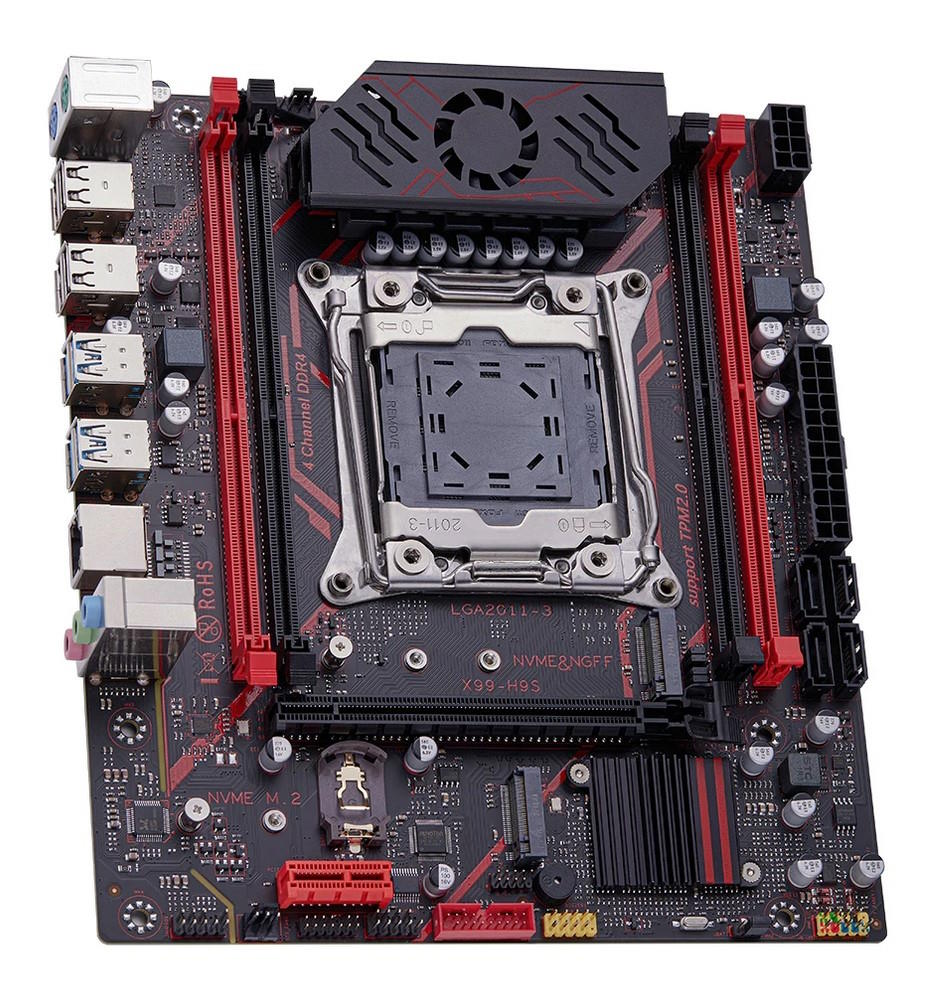

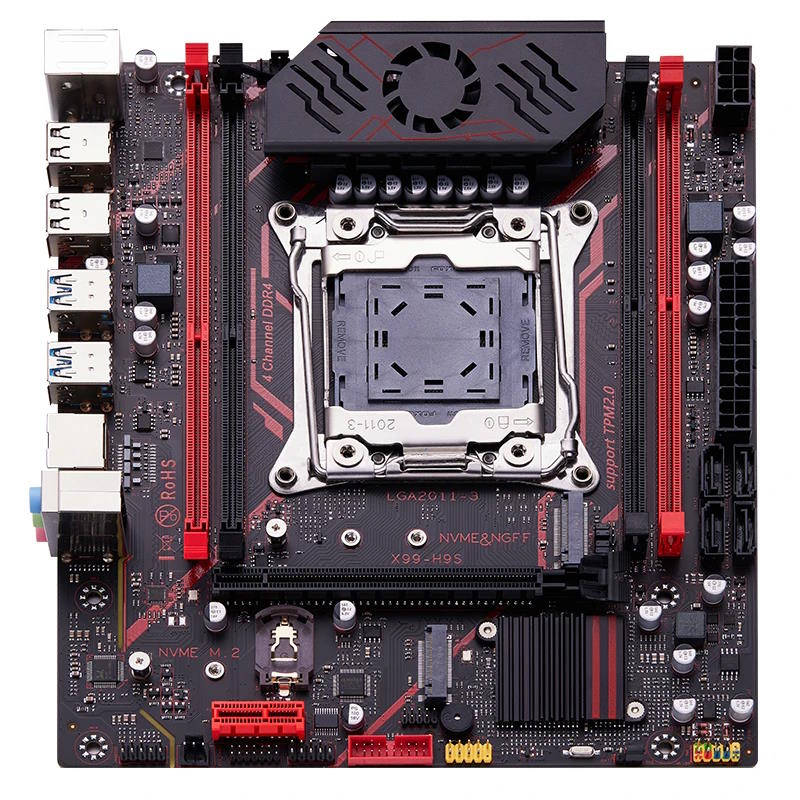

La placa viene en una combinación de colores negro y rojo y, visualmente, no difiere mucho de otras tarjetas X99 chinas. Entre las ventajas claras están el chipset C612 de servidor, el soporte de memoria en cuádruple canal y un subsistema de alimentación con refrigeración activa del VRM.
La etapa de alimentación usa 6 fases “virtuales”, cada una con dos MOSFET. Emplea drivers de MOSFET uP1961S (×4), un controlador PWM UP1649Q y MOSFET etiquetados como PQ PN0301 (×6, lado alto) y PQ PN0302 (×6, lado bajo). No pudimos encontrar las especificaciones exactas de estos MOSFET, pero esta configuración debería soportar sin problemas procesadores de gama media (TDP alrededor de 120–130 W). Si usas una CPU con TDP por debajo de 100 W, puedes desactivar la refrigeración activa del VRM.
La conectividad de almacenamiento incluye 4 puertos SATA III y dos ranuras M.2, una de las cuales puede operar en modo NVMe o NGFF. Este modo se configura mediante los jumpers ubicados a la derecha de la ranura.
Otros aspectos positivos incluyen un audio integrado ALC897 bastante decente, un altavoz integrado (no tan ruidoso como de costumbre), un número suficiente de puertos USB 3.0 y una calidad de construcción general sólida. Desventajas: pocos conectores para ventiladores, sin soporte de suspensión (S3) y un sensor de energía/consumo que reporta lecturas incorrectas.
Capacidades de la BIOS
El firmware de fábrica es el punto fuerte de este modelo. La BIOS está basada en código de American Megatrends; no tiene una GUI moderna, pero sí incluye casi todo lo necesario—desde controles de timings de memoria hasta soporte para ReBAR. Básicamente, lo único que podrías querer añadir es TBU para procesadores v3; si usas CPUs v4, no hay necesidad de cambiar el firmware en absoluto. Eso sin duda es un plus para muchos usuarios.
Guía simple para flashear la BIOS (Windows)
| Versión y fecha del BIOS | Timings de RAM | ReBAR | OC de CPU desbloqueado | Desbloqueo de Turbo Boost | Undervolt | Secure Boot | Notas y enlace |
|---|---|---|---|---|---|---|---|
| Ver:001 03/22/2024 16:53:39 | + | + | - | - | - | + | BIOS original [Descargar] |
| Ver:001 03/22/2024 16:53:39 | + | + | - | + | -50 mV | + | BIOS original + TBU [Descargar] |
| Ver:001 03/22/2024 16:53:39 | + | + | + | - | - | + | BIOS original con overclock para CPU desbloqueados [Descargar] |
- Descarga FPTW 9.1.10 desde esta página.
- Abre el Símbolo del sistema como Administrador.
- Copia tu archivo de BIOS (
bios.binobios.rom) en la misma carpeta que FPTW. - En el Símbolo del sistema, navega a la carpeta de FPTW usando el comando
cd. - Flashea la BIOS con el siguiente comando:
fptw64 -f bios.bin
Nota: Sustituye bios.bin por el nombre real de tu archivo de BIOS modificado, si es diferente.
Después de flashear, recomendamos realizar un restablecimiento de la configuración.
¿Error 103 en FPT? Si FPT se detiene con “There are no supported SPI flash devices installed”, normalmente solo significa que el chip flash de tu tarjeta no está en la lista de chips de FPT. Aquí explicamos cómo solucionar el error 103 de FPT.
Preguntas frecuentes
La placa no arranca, pantalla en negro, etc. ¿Qué hago?
Consulta nuestro artículo sobre los problemas más comunes de LGA2011-3.
¿Dónde puedo encontrar controladores para esta placa?
La página con los controladores actuales para placas de socket 2011-3 se encuentra aquí.
¿Cómo conecto el panel frontal?

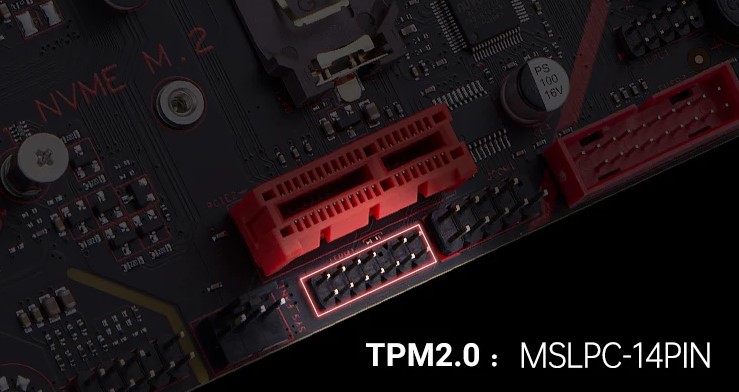

¿Qué módulo TPM 2.0 es compatible con esta placa?
Necesitas un módulo TPM 2.0 LPC de 14 pines de MSI — por ejemplo, este.
Conclusión
Reseña de OldRigRevive
5.0
3.8
4.2
4.5
