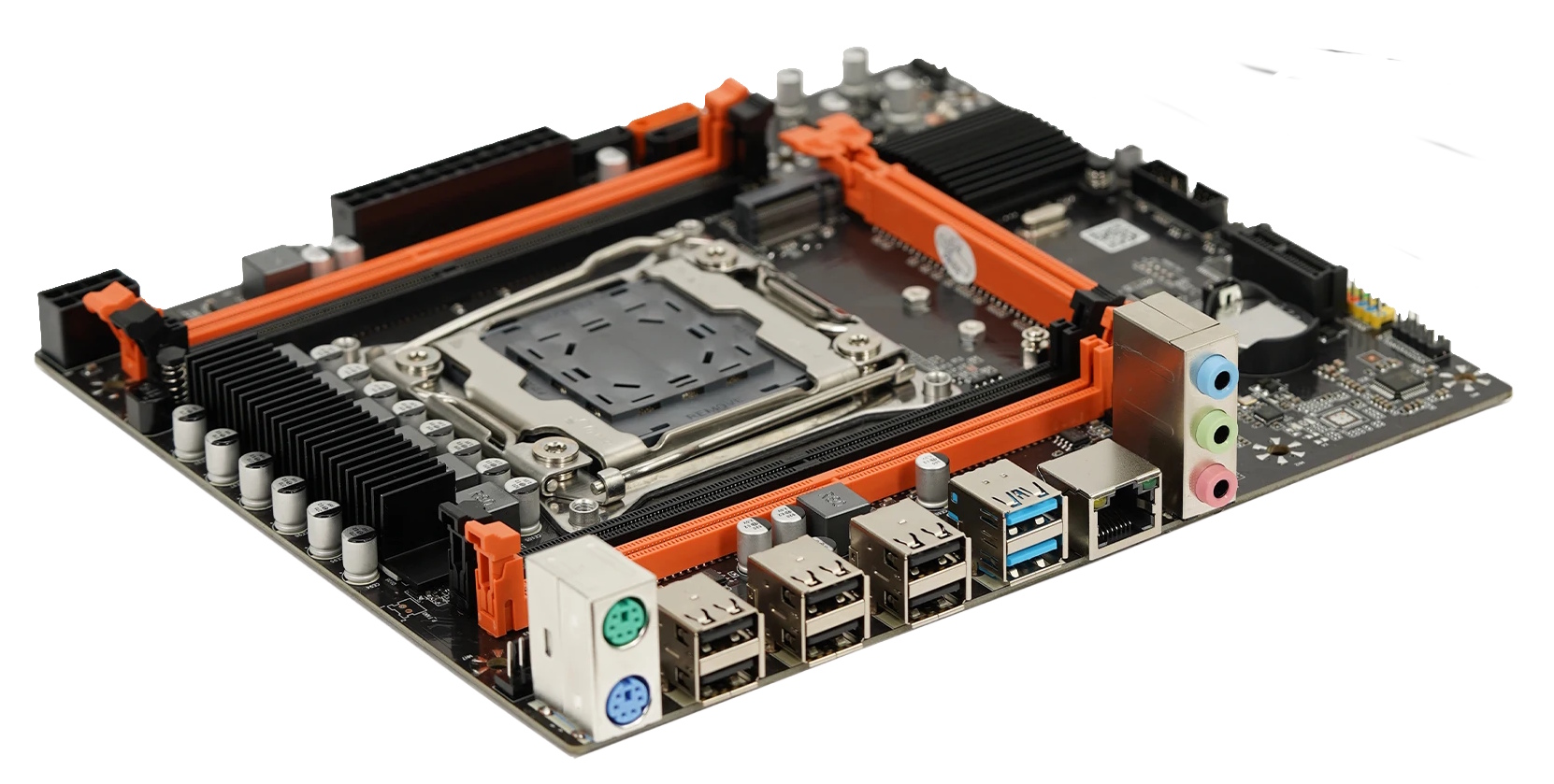

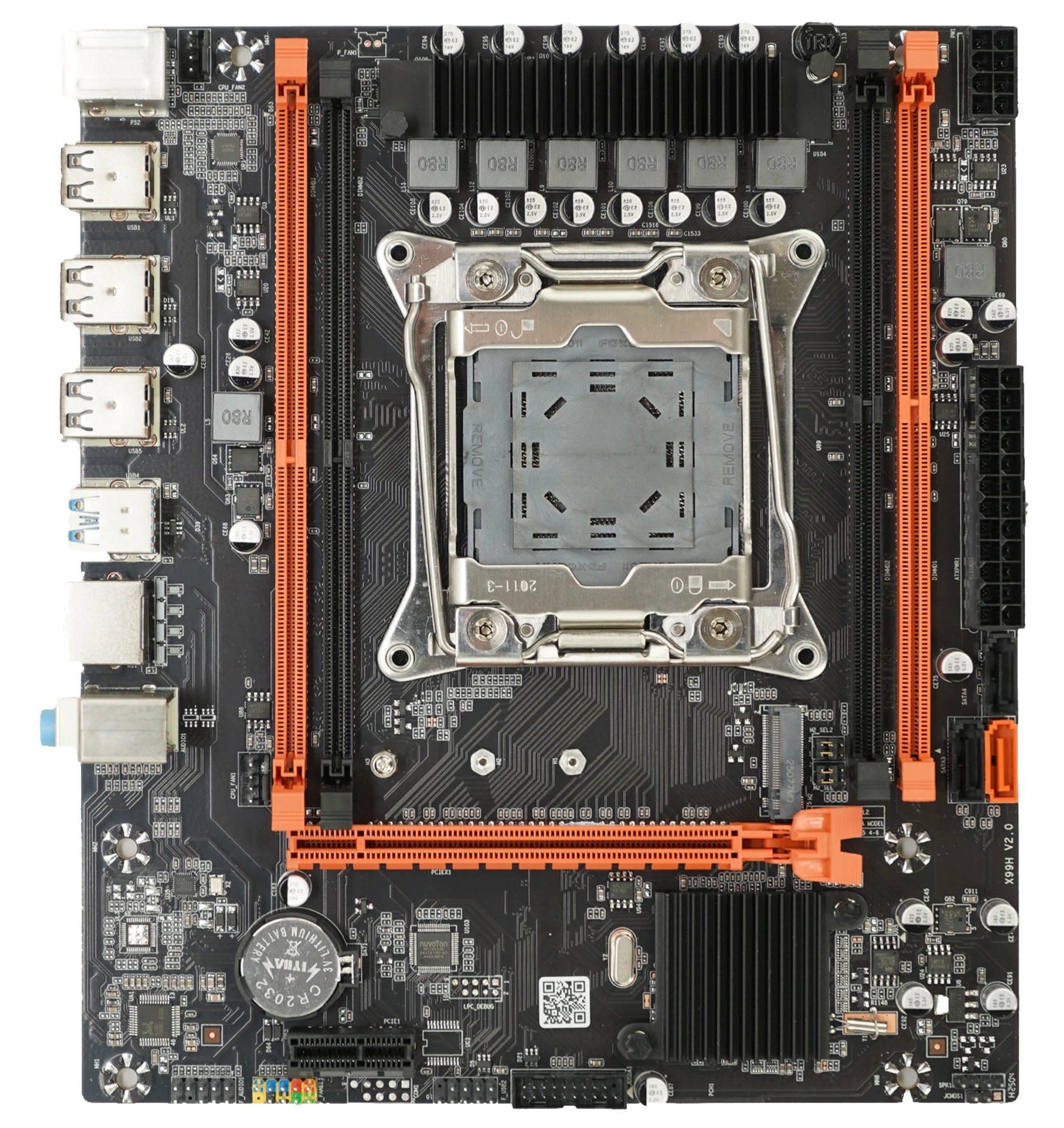

Las tarjetas etiquetadas como X99H llegaron al mercado por ahí de 2021 y siguen a la venta.
Este modelo pertenece al segmento económico y está diseñado para trabajar con procesadores de gama de entrada y media. También existe una versión con DDR3, conocida como X99HD3.
Un pariente cercano de este modelo es la tarjeta Machinist X99-PR9, pero también existe una tarjeta visualmente parecida que funciona con chipsets de la serie 5 — la X99E.
Especificaciones

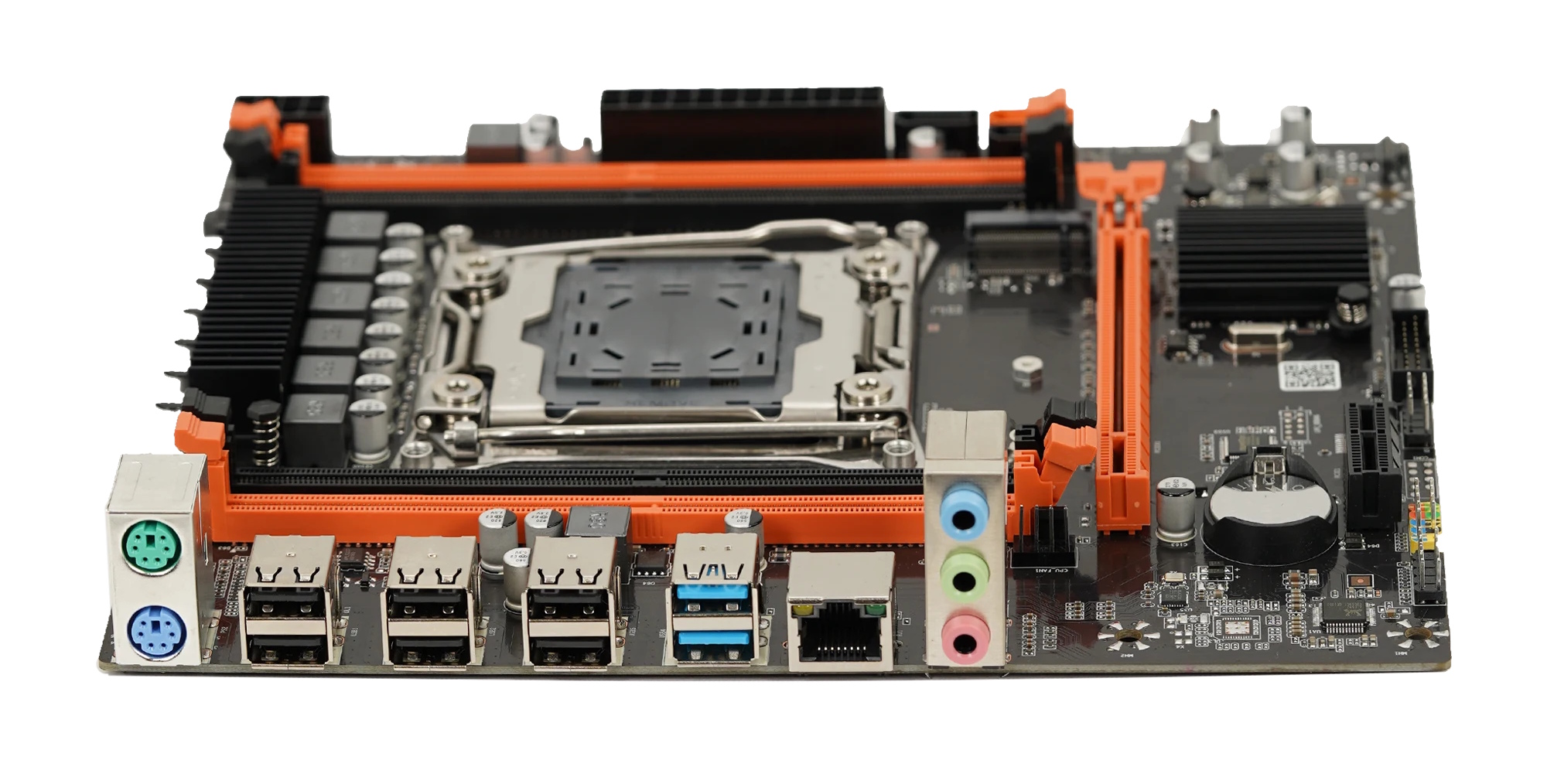

| Model | X99-PR9 v2.0 |
|---|---|
| Socket | LGA 2011-3 |
| Chipset | 8 Series PCH (H81/B85/Q87/Z97) |
| Supported Processors | Intel Core i7 (5000, 6000 series, Haswell-E/Broadwell-E) Intel Xeon E5-1600 v3/v4, E5-2600 v3/v4, E5-4600 v3/v4 (Haswell-EP/Broadwell-EP) |
| VRM Configuration | 3 phase (6 virtual via doublers) Total MOSFETs: 12 (6 high-side + 6 low-side) |
| Maximum Recommended TDP | ≤110W (v3 processors) ≤120W (v4 processors) |
| Supported Memory | 4 x DDR4 DIMM (dual-channel) with ECC and non-ECC support Maximum capacity: 128 GB |
| Sleep Mode Support | No |
| Expansion Slots | 1 x PCI-e x16 (Gen 3.0) 1 x PCI-e x1 (Gen 2.0) |
| Storage | 2 x SATA 2.0 1 x SATA 3.0 1 x M.2 (NVME/NGFF, Gen 3.0 x4) |
| Fan Connectors | 1 x CPU cooler (4pin) 1 x Case fan (4pin) |
| PS/2 Ports | 2 (mouse + keyboard) |
| USB 3.0 Ports | 2 (+ front panel support) |
| USB 2.0 Ports | 6 (+ front panel support) |
| Network | Gigabit LAN (RTL8111 \ RTL8168) |
| Audio | 5.1 channel (ALC897) |
| TPM 2.0 header | No |
| Form Factor & Dimensions | mATX 215 x 185 mm |
| Approximate Price |
La X99H está basada en los chipsets de escritorio serie 8 de Intel. Cuando esta tarjeta se lanzó por primera vez, este diseño era prácticamente lo más básico que existía. En comparación con las tarjetas basadas en chipsets de la serie 5 (que llegaron al mercado más tarde), la X99H en realidad se defiende bastante bien. Al menos aquí sí tenemos puertos USB 3.0 reales y SATA III.
Además de tres puertos SATA, el subsistema de almacenamiento también incluye una sola ranura M.2 capaz de trabajar tanto con unidades NGFF como NVMe (PCIe Gen3.0 x4). El cambio de modo sigue el método clásico para tarjetas como esta — mediante jumpers ubicados junto a la ranura.
El VRM usa el diseño virtual estándar de 6 fases (3 fases reales con dobladores). Cada fase lleva 2 MOSFETs (los modelos exactos pueden variar entre revisiones), cubiertos por un disipador pequeño. Usa dobladores uP1961S (×3) y un controlador uP1649Q. Esta es una configuración típica de todas las tarjetas X99 económicas y soporta sin problemas procesadores de hasta el Xeon E5 2680 v4.
La X99H no tiene un puerto nativo para módulos TPM 2.0. En el PCB sí se encuentra un puerto de depuración, similar al puerto COM, pero los pines no están soldados. Si conectar un módulo TPM 2.0 a esta tarjeta es importante para ti, suelda pines en el puerto DEBUG y busca un módulo compatible con su pinout. Ten en cuenta que este conector tiene un paso de 2.0 mm, lo que dificultará un poco conseguir uno compatible. Puedes leer más sobre TPM 2.0 en tarjetas X99 chinas en este artículo.
Fuera de eso, la X99H no destaca mucho dentro de su categoría. Entre lo bueno, cuenta con dos conectores de ventilador de 4 pines ajustables. Lo malo es que no tiene indicador de código POST ni buzzer integrado (aunque al menos puedes conectar uno externo), no tiene pin headers en los conectores DEBUG y JCOM, el audio integrado es bastante básico, y el chip de BIOS Fudan suele dar problemas al flashearlo.
Revisiones
Desde su lanzamiento, esta tarjeta ha pasado por numerosas revisiones de hardware, y no hay un changelog oficial. Al menos se conocen las siguientes versiones: 1.0 / 1.11 / 1.21 / 1.31 / 1.41 / 2.0 / 2.01 / 2.2. Con el tiempo, han cambiado los chips de audio y red, los componentes de la etapa de energía, el chip de BIOS, y otros componentes.
En la mayoría de las revisiones, el espacio del chip de red Realtek RTL8111H cerca de la batería queda vacío porque simplemente ubicaron el chip un poco más arriba, probablemente para reducir interferencias. En algunas unidades, sin embargo, sí está poblado en ese espacio “inferior”, que era su ubicación original.
Las revisiones más tempranas (presumiblemente hasta la 1.21) suelen ser más problemáticas, y pueden venir con un chip de audio más sencillo (ALC662), un chip de red de 100 Mbit y, probablemente, una configuración de VRM más débil. A partir de la 1.31, sin embargo, la tarjeta puede considerarse más o menos confiable, y la revisión 1.41 sigue siendo una de las más comunes. Lamentablemente, ni siquiera las revisiones más recientes llegaron a tener un puerto TPM 2.0 nativo ni ninguna otra mejora notable, y el desorden de revisiones de hardware combinado con una interminable variedad de firmwares solo genera más confusión.
Lamentablemente, incluso tarjetas que pertenecen a la misma revisión pueden tener diferencias entre sí, lo que significa que no hay garantía de que dos tarjetas X99H sean idénticas.
Funciones de la BIOS
Esta tarjeta viene con la BIOS estándar AMI APTIO V que se encuentra en la mayoría de las tarjetas madre X99 chinas. Al igual que con las revisiones de la tarjeta, hay bastantes versiones de firmware, pero las funciones son casi idénticas en todas y bastante limitadas. Tenemos acceso al ajuste de timings de RAM, y algunas versiones incluyen ReBAR. Lamentablemente, ninguna versión admite Secure Boot ni TPM 2.0, así que para obtener estas funciones hace falta flashear imágenes de BIOS de tarjetas similares.
Están presentes todas las carencias típicas de las tarjetas chinas: sensores de temperatura poco precisos, elementos de menú que no funcionan, y otros detalles a medio terminar.
El principal problema con los archivos de BIOS para la X99H es que nunca puedes estar 100% seguro de que tu tarjeta en particular vaya a funcionar con una BIOS determinada. Incluso tarjetas aparentemente idénticas de la misma revisión, compradas en momentos distintos, pueden comportarse de forma completamente diferente con el mismo firmware. Eso no significa que no vayas a encontrar el firmware correcto — simplemente ten a la mano un programador SPI y prepárate para probar varias imágenes de BIOS hasta dar con una que funcione.
| BIOS version | BIOS date | Board rev | Ram Timings | ReBAR | Secure Boot | TPM 2.0 | TBU (Undervolt) | Notes & Link |
|---|---|---|---|---|---|---|---|---|
| X99HA00E | 08/10/2021 | 1.21-1.31 | + | - | - | - | - | Stock BIOS [Download] |
| X99HA00E | 08/10/2021 | 1.21-1.31 | + | - | - | - | + (-50 mV) | Stock BIOS mod (TBU+undervolt) [Download] |
| X99HA00L | 11/25/2022 | 1.41 | + | - | - | - | - | Stock BIOS [Download] |
| X99HA00N | 05/09/2023 | 1.41 | + | - | - | - | - | Stock BIOS [Download] |
| X99HA00N | 05/09/2023 | 1.41 | + | - | - | - | + (-50 mV) | Stock BIOS mod (TBU+undervolt) [Download] |
| X99HA00R | 10/27/2023 | 2.0 | + | + | - | - | - | Stock BIOS [Download] |
| X99HA00R | 10/27/2023 | 2.0 | + | + | - | - | + (-40 mV) | Stock BIOS mod (TBU+undervolt) [Download] |
| X99HA00T | 09/11/2024 | 2.01 | + | + | - | - | + (-60 mV) | Stock BIOS (X99HD3) [Download] |
| X9MRA Ver:002 | 08/11/2022 | - | + | - | + | + | + (-40 mV) | Mod BIOS from Machinist X99-MR9A. Compatible with SOME Revision 1.41 boards. May also work on other revisions. Flash the firmware at your own risk; recovery is only possible using an SPi programmer. [Download] |
Guía rápida de flasheo de BIOS (Windows)
- Descarga FPTW 9.1.10 desde esta página.
- Abre la consola de Símbolo del sistema como administrador.
- Copia tu archivo de BIOS (
bios.binobios.rom) en la misma carpeta que FPTW. - En la consola, navega a la carpeta de FPTW usando el comando
cd. - Flashea la BIOS con el siguiente comando:
fptw64 -f bios.bin
Nota: Antes de flashear, asegúrate de que las protecciones Host Flash y GBE Flash estén deshabilitadas en la BIOS, dentro de la sección Security Configuration. Después de flashear, restablece la configuración a los valores de fábrica (limpia el CMOS) antes del primer arranque.
Preguntas frecuentes
La tarjeta no arranca, pantalla negra, etc. — ¿qué debo hacer?
Consulta nuestra guía sobre los problemas más comunes en LGA2011‑3.
¿Dónde puedo encontrar drivers para esta tarjeta?
Nuestra colección actual de drivers para tarjetas socket 2011‑3 está aquí.
¿Qué ranuras de memoria son las principales?
Las ranuras naranjas (las más alejadas del socket del CPU).
¿Dónde está ubicado el chip de BIOS?
A la derecha del disipador del chipset. Los capacitores cercanos pueden hacer que conectar el clip del programador SPI sea complicado.
¿Cómo conecto el panel frontal?
Conclusión
Reseña de OldRigRevive
4.5
3.5
3.9
4.3
“La X99H no es la peor tarjeta económica que existe, pero es difícil recomendarla sin reservas. Lleva años en el mercado, lo que provocó un verdadero relajo de revisiones. Sus especificaciones generales decentes se ven opacadas por un firmware muy limitado y la falta de soporte nativo para TPM 2.0.”
