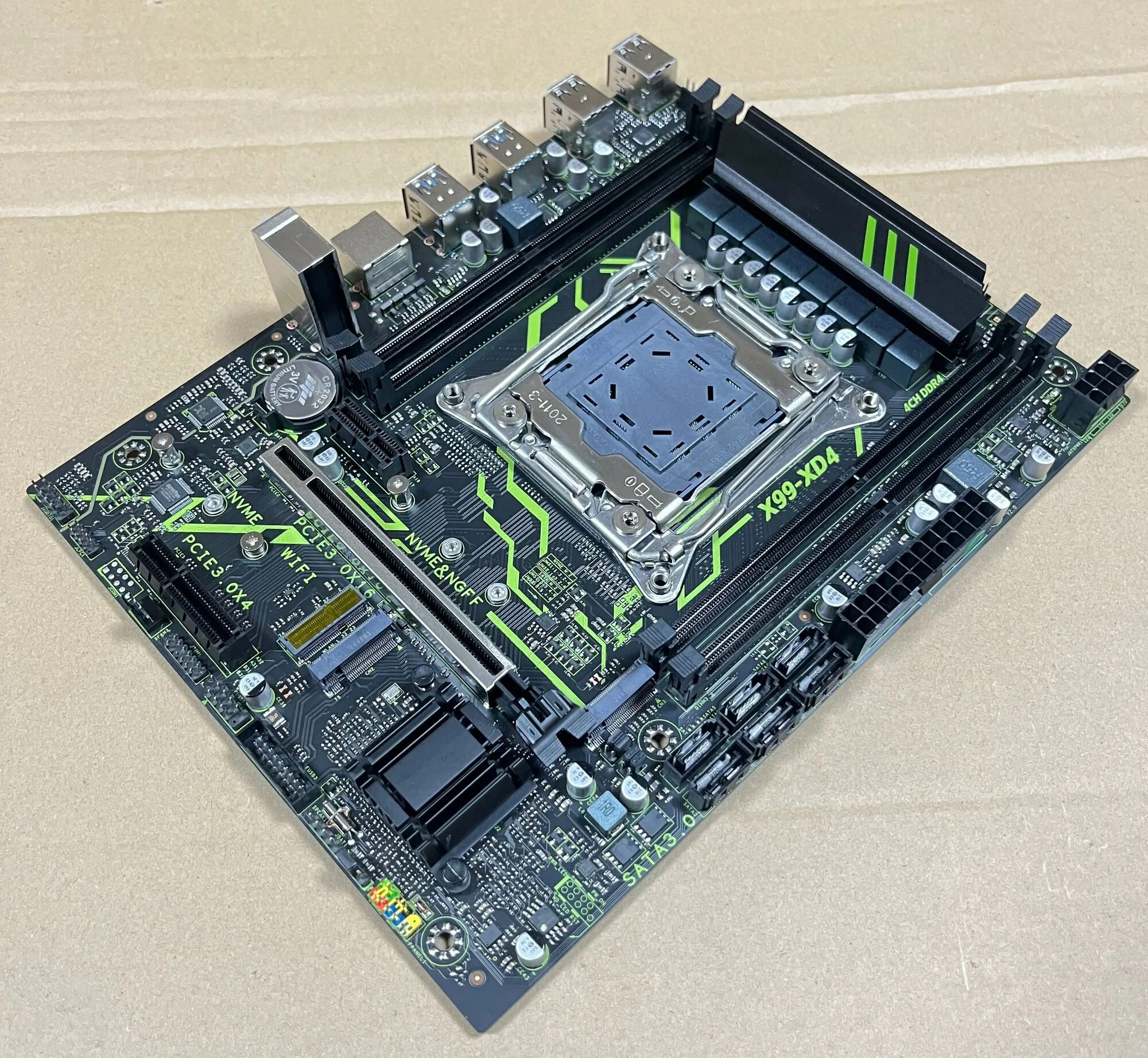

X99‑XD4 es una sólida placa mATX de Angthumb. Lanzada en 2025, puede encontrarse bajo múltiples marcas: Machinist, KEYIYOU, Atermiter y otras. También hay una versión DDR3 con una lista de CPUs compatibles más limitada, vendida como X99‑XD3.
Por la distribución de sus componentes, esta placa está relacionada con la X99D4M4 de Angthumb y parece una iteración “corregida”, y nos gusta el resultado. Veámosla más de cerca.
En este artículo cubrimos la segunda revisión, indicada por el marcado junto al conector de 24 pines. No sabemos si existió una “primera” revisión anterior o si solo es una particularidad de la nomenclatura china. En cualquier caso, ten en cuenta que pueden existir otras revisiones y que sus características pueden diferir.
Especificaciones
| Modelo | X99-XD4 V2.0 |
|---|---|
| Socket | LGA 2011-3 |
| Chipset | C612 |
| Procesadores compatibles | Intel Core i7 (5000, 6000 series, Haswell-E/Broadwell-E) Intel Xeon E5-1600 v3/v4, E5-2600 v3/v4, E5-4600 v3/v4 (Haswell-EP/Broadwell-EP) |
| Configuración del VRM | 4 fases (8 virtuales con duplicadores) Total de MOSFETs: 16 (8 high-side + 8 low-side) |
| TDP máximo recomendado | hasta 130 W (procesadores v3) hasta 140 W (procesadores v4) |
| Memoria compatible | 4 x DDR4 DIMM (cuatro canales) con soporte para ECC y no ECC Capacidad máxima: 128 GB |
| Soporte para modo de suspensión | No |
| Ranuras de expansión | 1 x PCI-e x16 (Gen 3.0) 1 x PCI-e x4 (Gen 3.0) 1 x PCI-e x1 (Gen 2.0) |
| Almacenamiento | 6 x SATA 3.0 1 x M.2 (NVME, Gen 3.0 x4) 1 x M.2 (NVME/NGFF, Gen 3.0 x4) |
| Conectores de ventilador | 1 x ventilador del CPU (4 pines) 1 x ventilador del gabinete (4 pines) 1 x ventilador del gabinete (3 pines) |
| Puertos PS/2 | No |
| Puertos USB 3.0 | 4 (+ conector frontal) |
| Puertos USB 2.0 | 4 (+ conector frontal) |
| Red | LAN Gigabit (RTL8111 \ RTL8168) |
| Audio | 5.1 canales (ALC897) |
| Ranura M.2 para Wi-Fi | Sí |
| Chip del BIOS | W25Q128FV / FM25W128 |
| Conector JLPC1/DEBUG | Sí |
| Conector TPM 2.0 | Sí (LPC de 14 pines estilo MSI) |
| Capas del PCB | 6 |
| Formato y dimensiones | mATX 237 x 185 mm |
| Precio aproximado |
Construida sobre un chipset de clase servidor, la X99‑XD4 deja una buena impresión. Tiene todo lo necesario para un armado X99 moderno: E/S suficiente, memoria en cuádruple canal, un VRM competente, una BIOS estable y soporte nativo de TPM 2.0, dejándola lista para Windows 11.
La principal desventaja es el modo de suspensión no funcional; tendrás que usar hibernación. Una molestia menor es la ubicación del encabezado TPM 2.0: con GPUs grandes de triple ranura, casi no hay espacio entre la tarjeta y el módulo TPM.
Capacidades de la BIOS
La BIOS de fábrica está basada en AMI Aptio y, a diferencia de la mayoría de las placas chinas, incluye casi todo lo que necesitas.
De fábrica obtienes control de latencias de RAM, Resizable BAR funcional, bifurcación PCIe y control Smart Fan en ambos encabezados de ventilador de 4 pines. Naturalmente, también hay soporte para TPM 2.0 y Secure Boot.
Persisten las típicas peculiaridades chinas: sensores de temperatura de la placa que no funcionan correctamente (no entres en pánico si ves lecturas alrededor de 120 °C), sin control para cabezales de ventilador de 3 pines, sin overclock para CPUs con multiplicador desbloqueado y la opción “Restore on AC Power Loss” viene oculta por defecto. Aun así, el firmware de fábrica es perfectamente utilizable para el día a día.
Un detalle frustrante que vale la pena mencionar es que el fabricante suele utilizar chips de BIOS de FUDAN. A diferencia de los chips Winbond, que cuentan con un soporte más amplio, los chips FUDAN son menos comunes en el ecosistema de modificaciones de BIOS, lo que complica la búsqueda de archivos compatibles. Además, no todas las utilidades de flasheo funcionan con este tipo de chips.
Guía simple para flashear la BIOS (Windows)
| Versión y fecha del BIOS | Timings de RAM | ReBAR | OC de CPU desbloqueado | Desbloqueo de Turbo Boost | Undervolt | Notas y enlace |
|---|---|---|---|---|---|---|
| X9XD4 Ver:002 05/07/2025 10:34:02 | + | + | - | - | - | BIOS original [Descargar] |
| X9XD4 Ver:002 05/07/2025 10:34:02 | + | + | + | - | - | BIOS original modificado (Restore on AC Power Loss + overclock mediante Intel XTU) [Descargar] |
| X9XD4 Ver:002 05/07/2025 10:34:02 | + | + | + | + | -50 mV | BIOS original modificado + TBU (undervolt -50 mV) [Descargar] |
| X9XD4 Ver:003 11/13/2025 09:39:26 | + | + | - | - | - | BIOS original [Descargar] |
| X9XD4 Ver:003 11/13/2025 09:39:26 | + | + | + | - | - | BIOS original modificado (overclock mediante Intel XTU) [Descargar] |
| X9XD4 Ver:003 11/13/2025 09:39:26 | + | + | - | + | -50 mV | BIOS original modificado + TBU (undervolt -50 mV) [Descargar] |
- Descarga FPTW 9.1.10 desde esta página.
- Abre el Símbolo del sistema (CMD) como Administrador.
- Copia tu archivo de BIOS (
bios.binobios.rom) en la misma carpeta que FPTW. - En el CMD, navega a la carpeta de FPTW usando el comando
cd. - Haz primero un respaldo:
fptw64 -d backup.bin - Flashea la BIOS:
fptw64 -f bios.bin
Nota: Sustituye bios.bin por el nombre real de tu archivo de BIOS.
¿Error 103 en FPT? Si FPT se detiene con “There are no supported SPI flash devices installed”, normalmente solo significa que el chip flash de tu tarjeta no está en la lista de chips de FPT. Aquí explicamos cómo solucionar el error 103 de FPT.
Después de flashear, carga los valores predeterminados de la BIOS o limpia el CMOS para restablecer la configuración.
Preguntas frecuentes
La placa no arranca, pantalla en negro, etc. ¿Qué hago?
Consulta nuestro artículo sobre los problemas más comunes de LGA2011‑3.
¿Dónde puedo encontrar controladores para esta placa?
La página con los controladores actuales para placas de socket 2011‑3 se encuentra aquí.
¿Cómo conecto el panel frontal?
¿Es posible arrancar sin tarjeta gráfica?
Sí, el arranque sin video es posible con la BIOS de fábrica.
¿Dónde está ubicado el chip de la BIOS?
A la derecha del disipador del chipset.
¿Qué módulo TPM 2.0 es compatible con esta placa?
Necesitas un módulo TPM 2.0 LPC de 14 pines de MSI — por ejemplo, este.
Conclusión
Reseña de OldRigRevive
5.0
4.0
4.5
4.5
